四耳带孔阶梯筒状法兰连接座结构

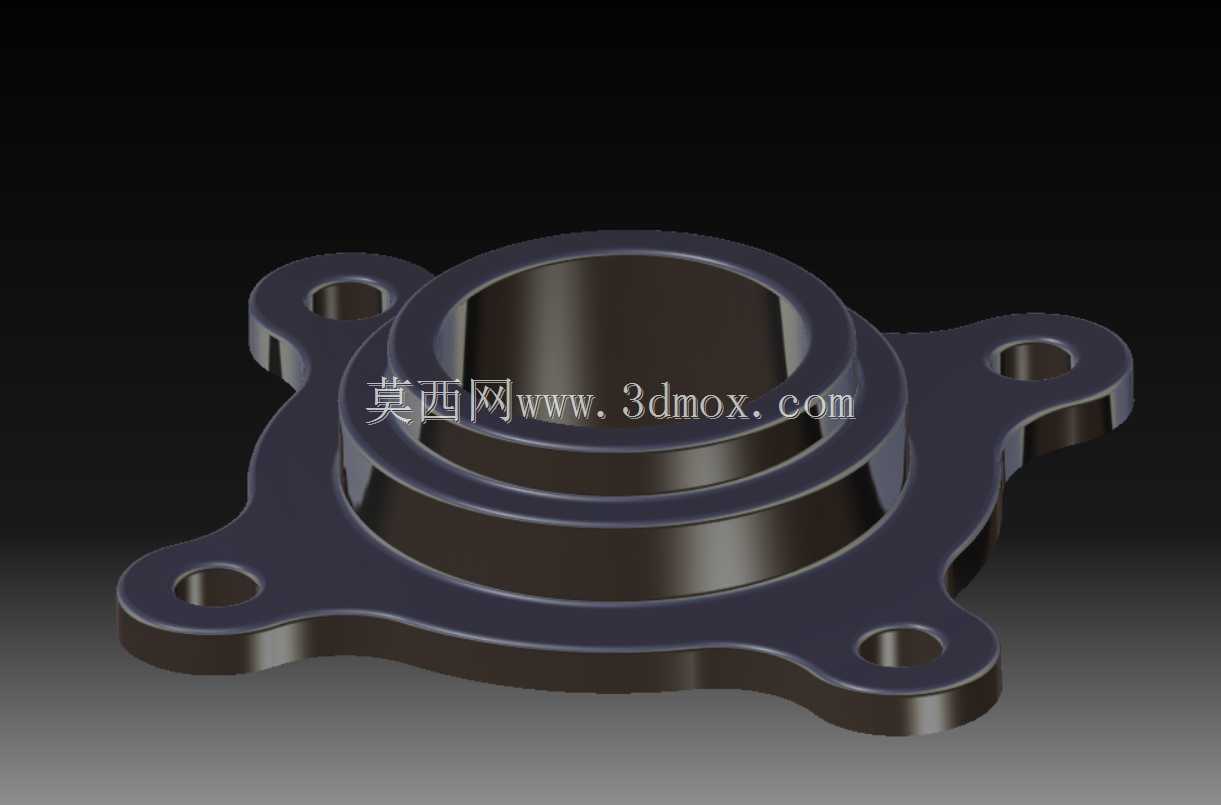

　　该零件属于管路与设备壳体之间的过渡连接构件，整体采用中心阶梯圆筒加四周延展安装耳的布局，在泵体端盖、小型流体通路接口、传动箱体侧封以及轻型动力设备的轴端防护场景中十分常见。中心区域设置两层同轴环形台阶，内层筒壁高度高于外层环面，形成嵌套式配合边界：内层圆柱面可与对接管件、轴承外圈或者密封压套形成径向定位，外层台阶面则承担轴向压紧限位，装配时密封垫片可夹持在两层台阶之间的环形端面上，避免介质沿结合面渗漏。

　　四周伸出的四个安装耳并非采用对称正圆布局，耳片轮廓随中心筒外壁顺滑过渡，根部做了大圆角延展，这种造型能够把螺栓预紧力产生的局部应力顺着曲面均匀分散到中心筒壁，避免直角连接处出现应力集中开裂。每个耳片末端加工同轴通孔，孔位围绕中心轴线呈辐射状分布，通孔周边保留足够的实体壁厚，螺栓穿入后锁紧力不会让耳片产生明显翘曲。耳片底面与中心筒下端面处于同一装配基准平面，安装时整个零件可以平贴在对接壳体表面，不需要额外调整垫片补偿平面度误差。

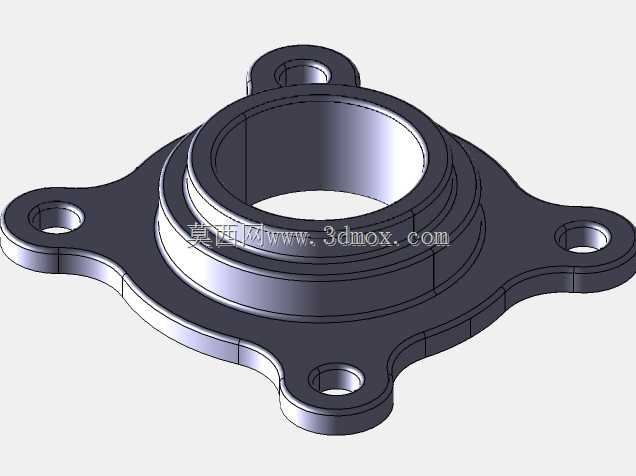

　　建模过程中先以中心轴线为基准绘制多层回转截面，通过回转命令生成主体阶梯筒结构，再在四个辐射方向绘制耳片的拉伸轮廓，将耳片实体与中心筒做合并布尔运算，随后对所有相交棱边添加过渡圆角：耳片与筒壁衔接处圆角取值偏大，用来降低装配应力峰值；上下端面的锐边做小尺寸倒角，既去除加工毛刺，也方便装配时引导对接件入位。四个安装孔采用同轴切除生成，孔口位置预留螺栓头或者螺母的压紧接触面，保证锁紧时紧固件端面完全贴合。

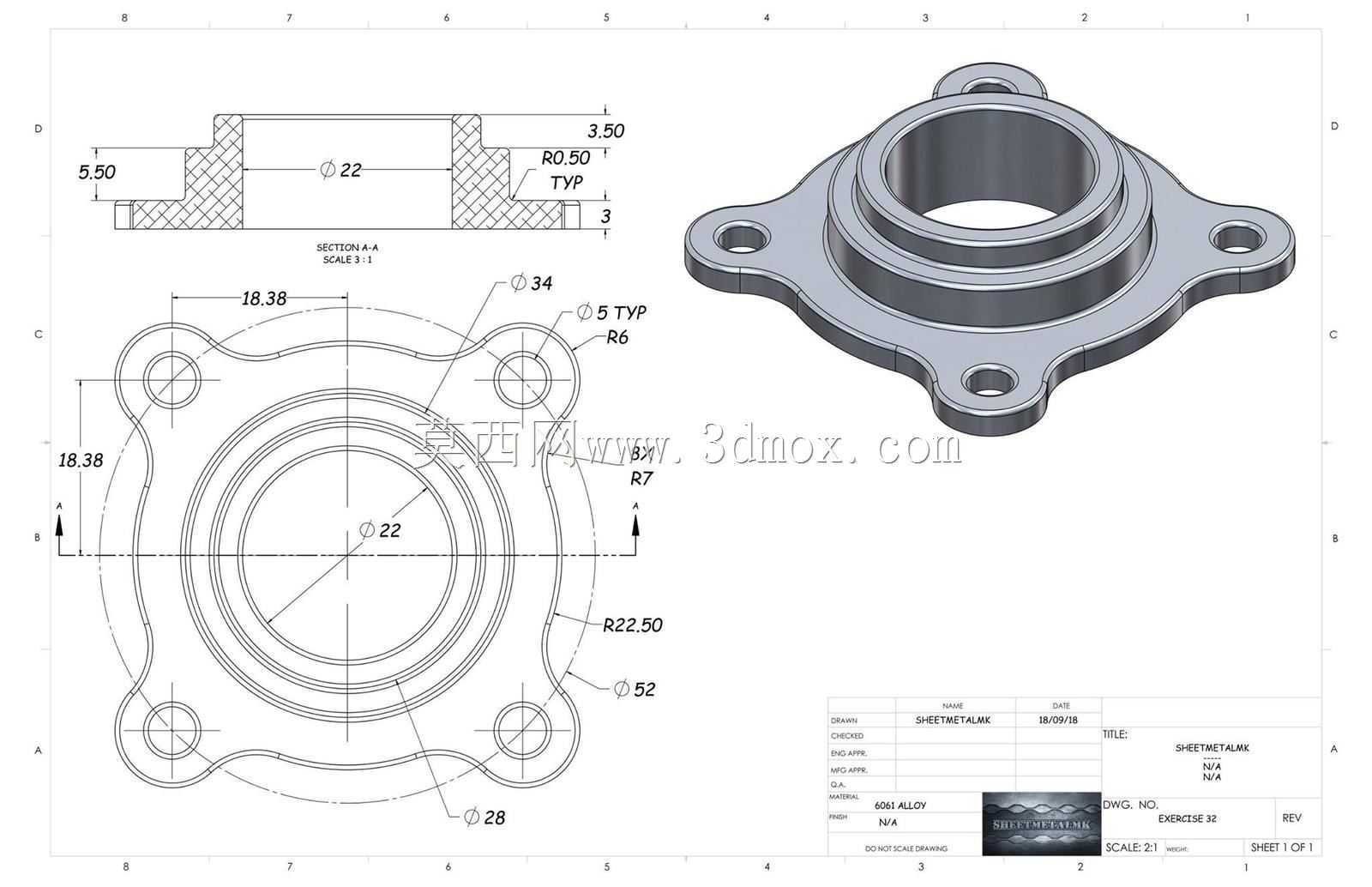

　　从安装边界来看，零件整体外轮廓由四个耳片的最外端界定，径向尺寸远大于中心筒外径，装配时需要在对接面上预留对应四孔分布的安装空间，相邻孔位之间的镂空区域不会和周边管线、加强筋发生干涉。中心筒的轴向高度决定了配合段的嵌入深度，内层筒的内径尺寸需要和穿过的轴径、管件外径保留规定配合间隙，外层环面的外径则和对接工位的沉槽尺寸匹配，实现径向防转与轴向定位。这类构件在实际工况中既承担机械连接紧固作用，也可作为轴端防尘盖、流体通路的转接法兰使用，结构紧凑，安装点位分布合理，受力传递路径清晰，能够在有限的安装空间内同时实现定位、密封、紧固三重功能。
