双工位线轴移送承托导向工装

　　该工装主要面向线材、线缆及柔性带状物料在收放卷工位之间的过渡移送场景，常见于通讯线缆装配、细线材绕制、标签带输送和小型卷料周转环节。设备本体采用左右对称的立式支架结构，支架下部开设夹持式开口，可跨装在工作台边缘或配套机架横梁上，底部支撑脚承担竖直载荷，侧向开口则便于快速落位，减少整机在产线换型时的拆装工作量。

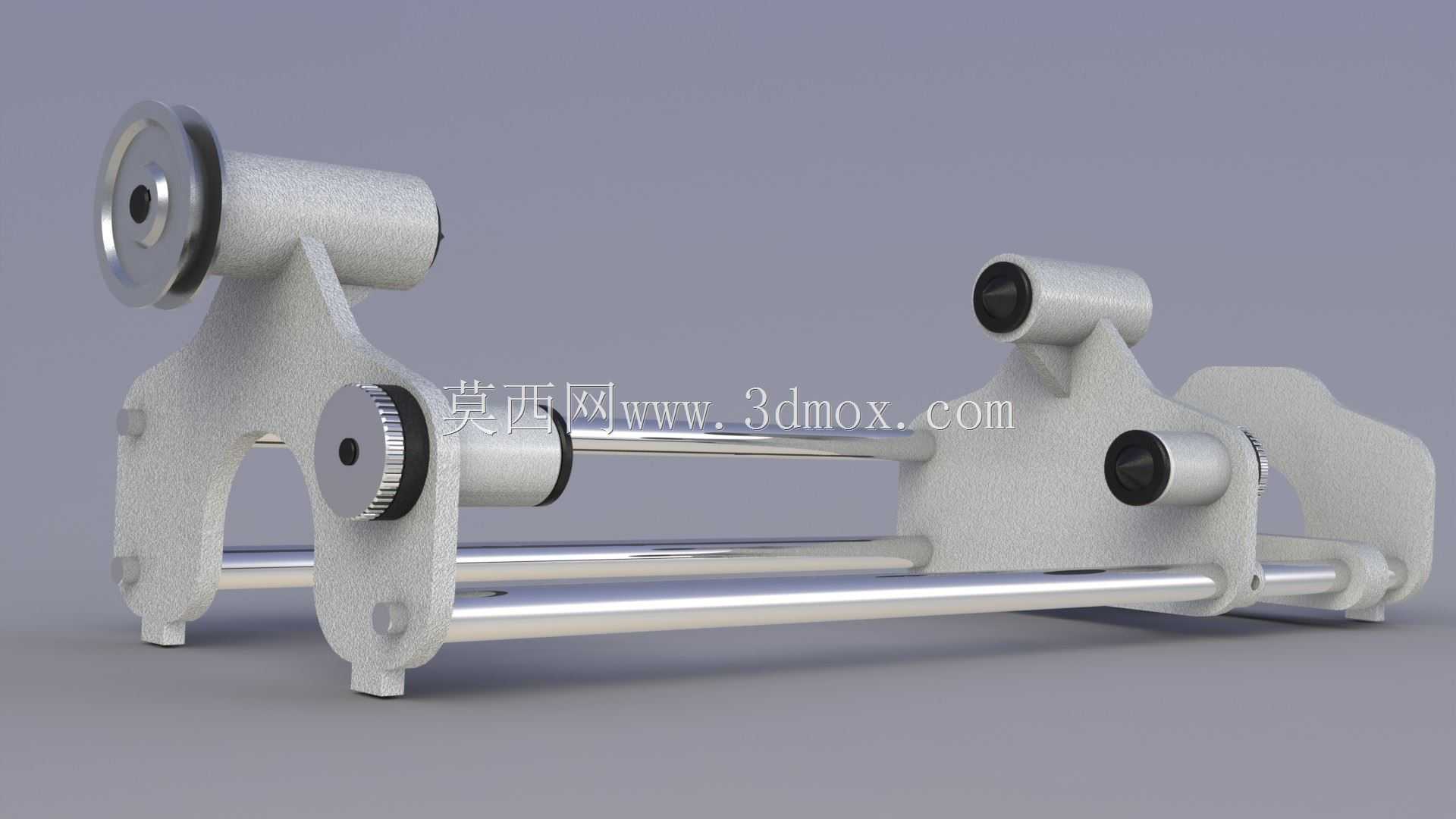

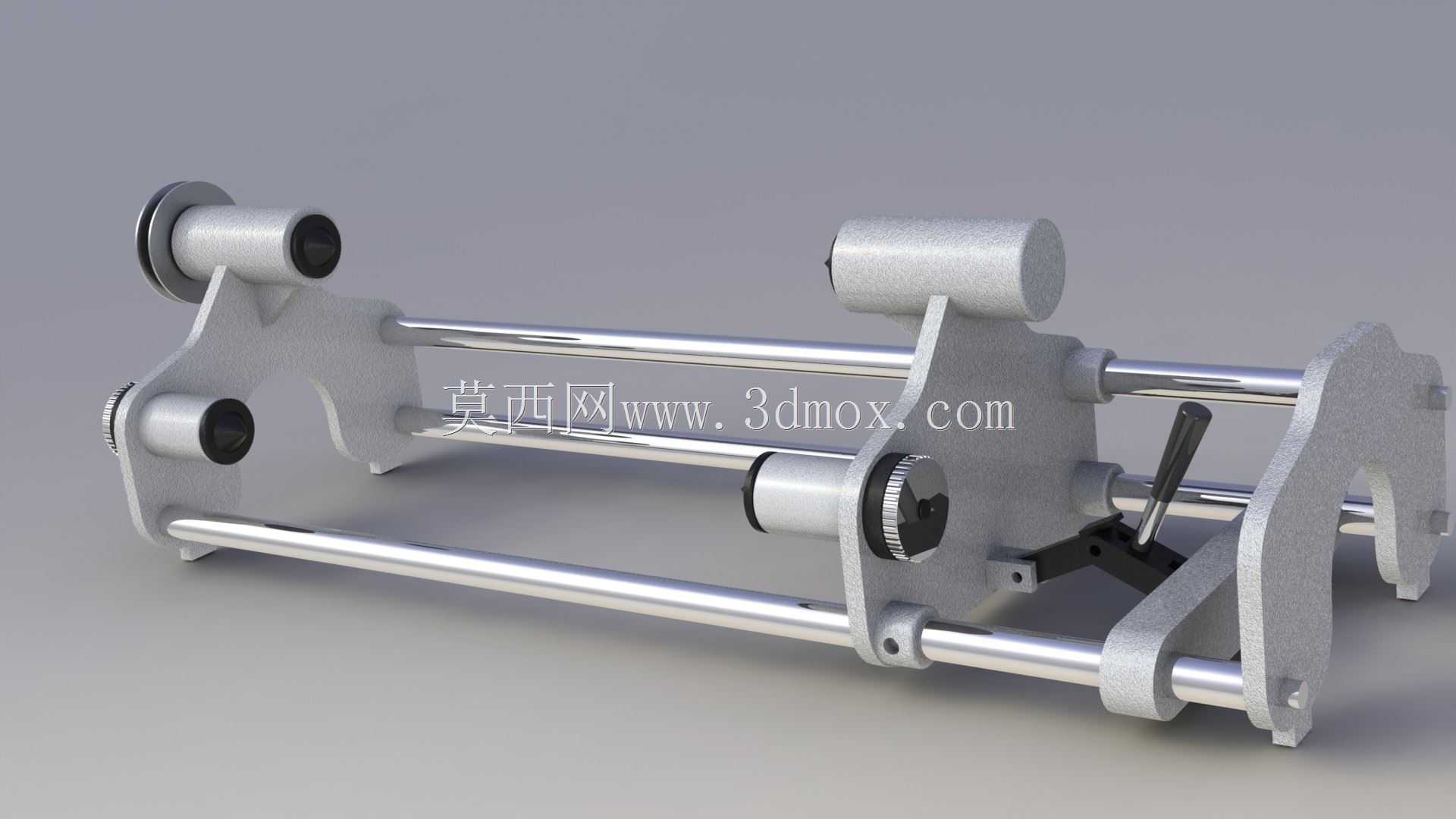

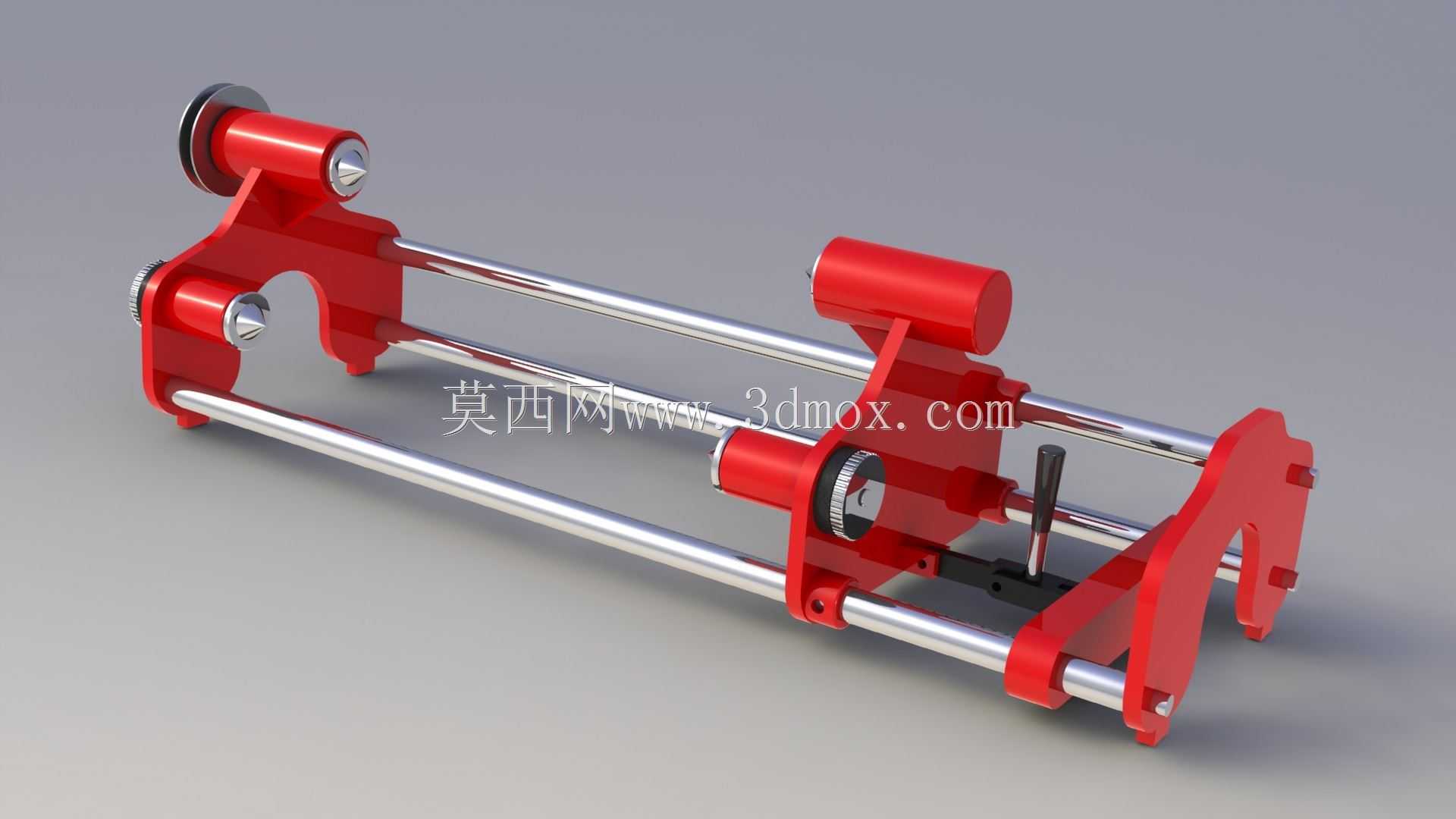

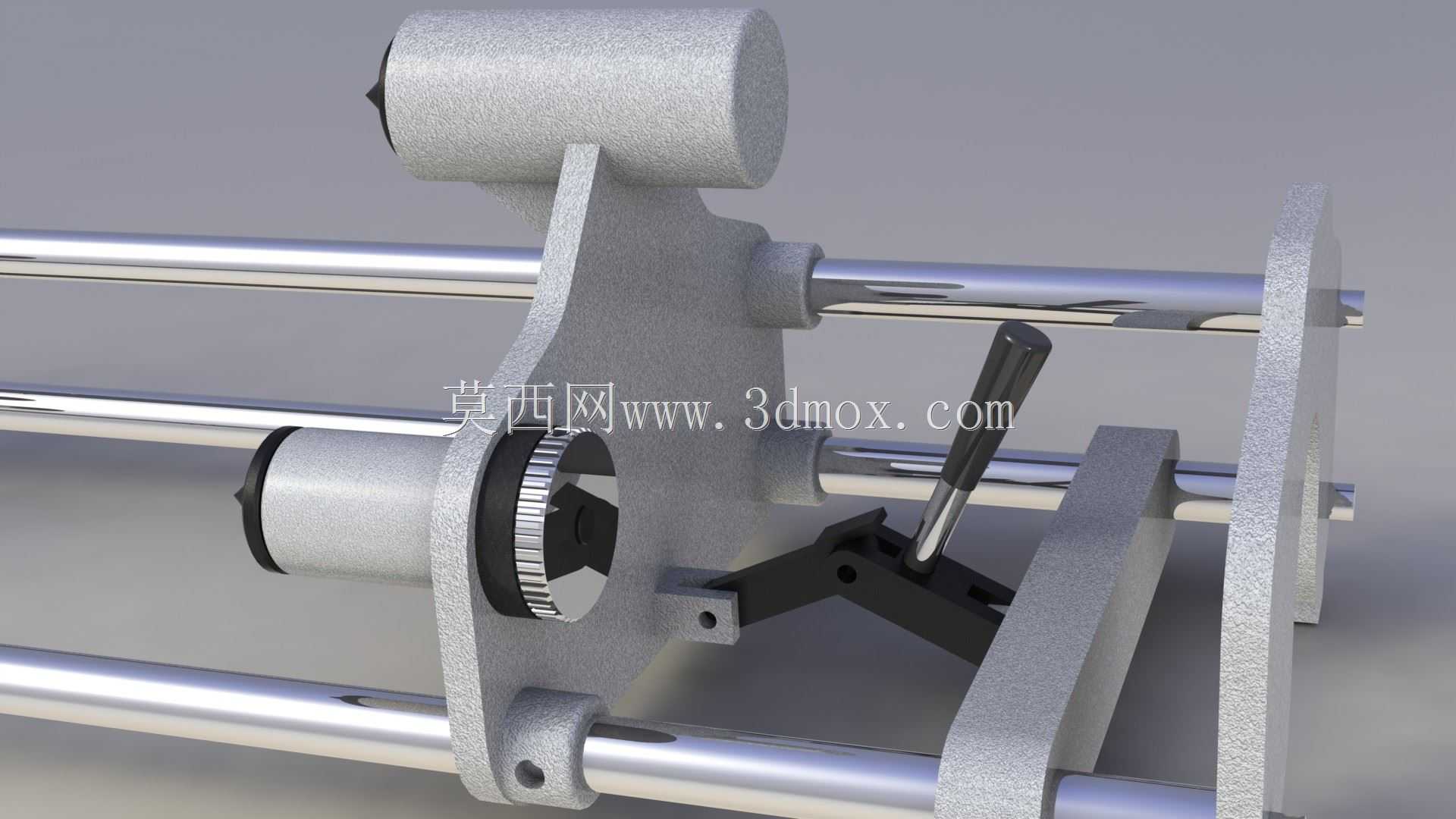

　　从功能布置看，两根平行光轴贯穿左右支架，形成稳定的横向导向基准。光轴既可以作为物料通过时的低位承托面，也能够限制卷料在移送过程中的前后窜动；支架上部设置带挡边的卷盘安装位，一侧为带法兰挡边的圆盘座，另一侧为同轴套筒座，用于承托线轴或绕线轮。挡边结构可约束卷盘轴向位置，避免细线、电缆在高速牵引时跑偏、叠线或脱出。中部黑色旋钮用于锁紧轴套和调整支架间距，适配不同宽度的卷盘；端部套筒与光轴之间保留回转空间，使卷盘能够随线材拉力被动转动。

　　设计思路上，整体没有采用复杂壳体，而是以板材成形支架、圆轴、套筒和锁紧件组合出可调框架。左右支架外形一致，有利于降低加工和备件管理难度；支架上的加强折边与三角状轮廓提高了悬臂部位的刚性，上部承载卷盘时可减小偏摆。两根光轴的间距经过布置，既能让线材从下方平稳绕过，又能在穿料路径中形成适当包角，使张力传递更连续。

　　安装边界方面，建模时需重点控制左右支架的同轴度、光轴平行度以及上部卷盘轴线与导向轴的相对高度。支架跨夹宽度应与现场台板厚度匹配，底部支撑面需要保持水平；卷盘座的悬臂长度不宜过大，否则在满卷重量下会产生附加弯矩。实际选型时，可根据线轴最大外径、盘宽和物料张力调整光轴直径、支架跨距及锁紧旋钮位置。该结构不承担主动驱动，适合作为放卷架、导向架或过渡移送机构使用，若用于较高张力工况，可在支架与台面之间增加定位销或压紧螺钉，以提升工作稳定性。
