电力线缆对开式防护连接壳体结构

　　这套对开式壳体结构主要服务于户外电力敷设场景里的线缆接续点位，在厂区动力布线、市政杆架引下、台区设备出线端这类需要把两段电缆对接位置完全包覆的工况中使用。日常运维里线缆接头位置是绝缘防护最薄弱的环节，裸露的压接端子长期受雨水冲刷、紫外线老化、扬尘积污影响，很容易出现相间爬电、外皮龟裂、外力磕碰损伤的问题，这类分体扣合的护罩就是把整个接续段完全封闭，给接头位置形成独立的防护腔体。

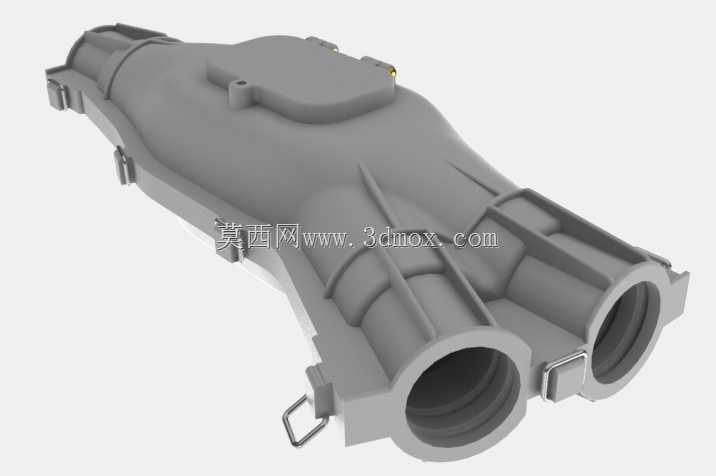

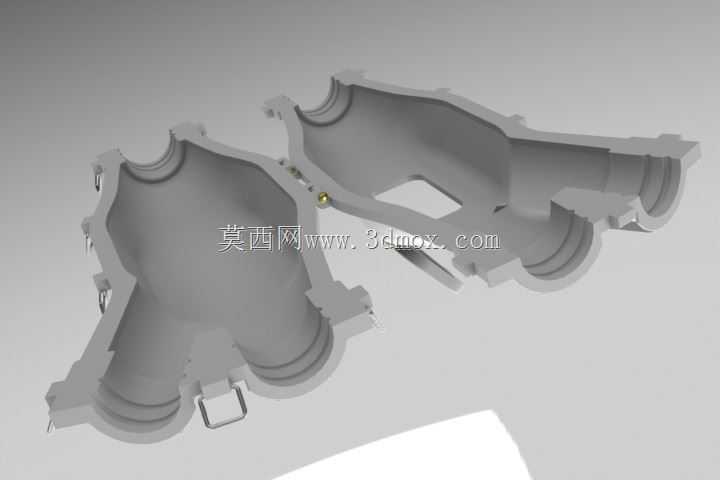

　　从结构设计逻辑来看，壳体采用左右完全对称的对半分型方案，两半壳体的分型面沿着护罩轴向全程贯通，现场施工不需要提前把护罩穿套在电缆端头上，哪怕是已经完成压接、做完绝缘包缠的旧线路改造点位，也可以直接从接头侧向扣合装配，大幅降低存量线路整改的施工难度。壳体两端的收口位置做了多级环形凸筋，扣合后内壁的环筋会紧贴电缆外护套表面，既可以阻挡雨水顺着电缆外皮流入护罩内部，也能限制护罩在线缆上轴向窜动，避免长期风振导致护罩移位脱出。

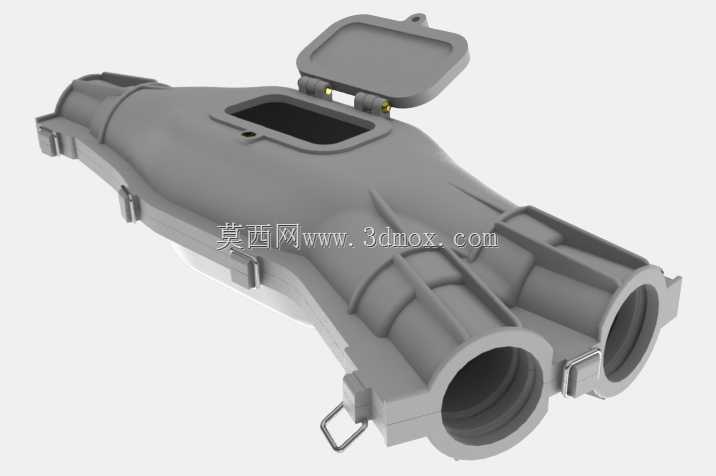

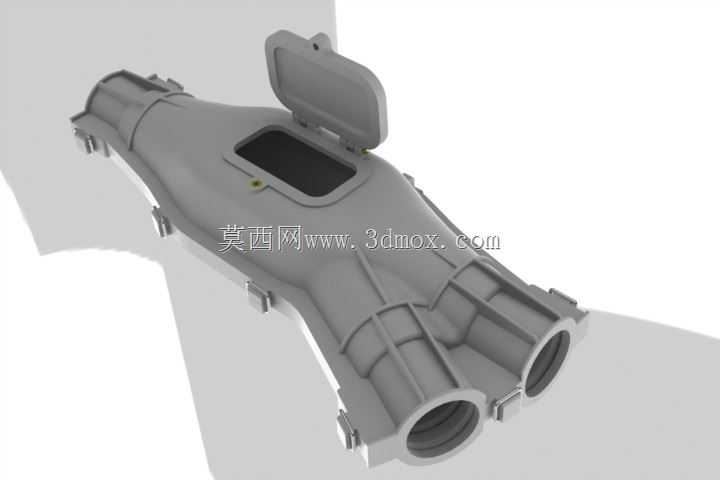

　　壳体中段的腔体做了扩容处理，内部预留的空间可以完整容纳压接端子、绝缘热缩管、交叉缠绕的防水胶带，不会因为腔体余量不足挤压包缠层导致绝缘层破损。分型面上预留了多个定位柱与对应卡扣位，两半壳体对齐后定位柱先嵌入对位孔，消除装配时的错位偏差，边缘的弹性卡扣沿分型面依次压合就能完成锁固，不需要额外加装螺栓紧固件，高空作业时单手即可完成扣合操作，减少配件掉落的风险。壳体外侧预留的挂耳结构可以配合尼龙扎带，把护罩整体固定在邻近的支架或钢绞线上，抵消线缆自重带来的拉扯力。

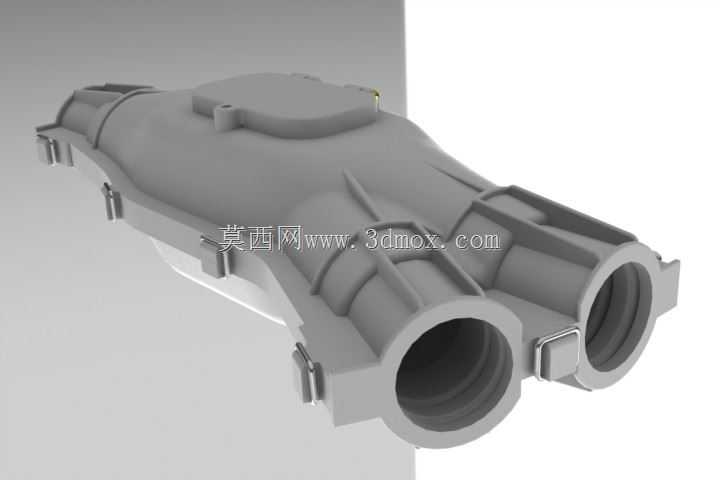

　　建模过程中把壳体的壁厚做了均匀过渡，转角位置全部采用圆角顺滑衔接，避免注塑成型时出现壁厚不均导致的缩痕、内应力开裂问题，两端接口的内径尺寸匹配常用的低压电力电缆外径区间，安装时护罩两端和电缆重叠的包覆长度预留足够边界，保证防水密封的有效行程。壳体侧面预留的小平面区域可以粘贴线缆相位标识，运维巡检时不用拆开护罩就能快速区分回路相序，分体结构也让后期线路检修时可以直接撬开卡扣重复开合，不用破坏性切割护罩，降低后续维护的物料损耗。
