纤维缠绕机工装平台结构设计

项目分类:机械设备 发布时间:2022-06-09 ID:653827
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计
  • 纤维缠绕机工装平台结构设计

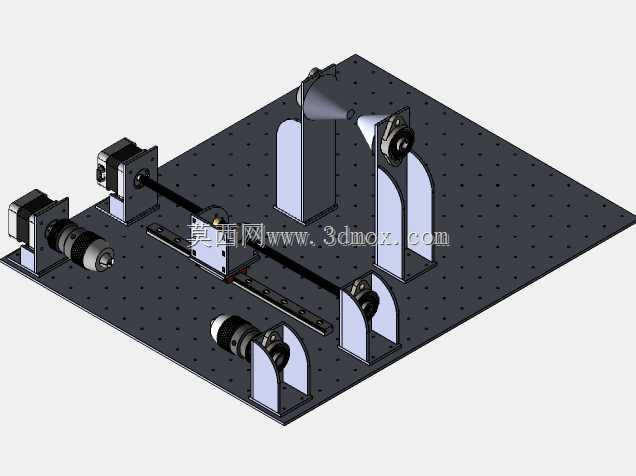

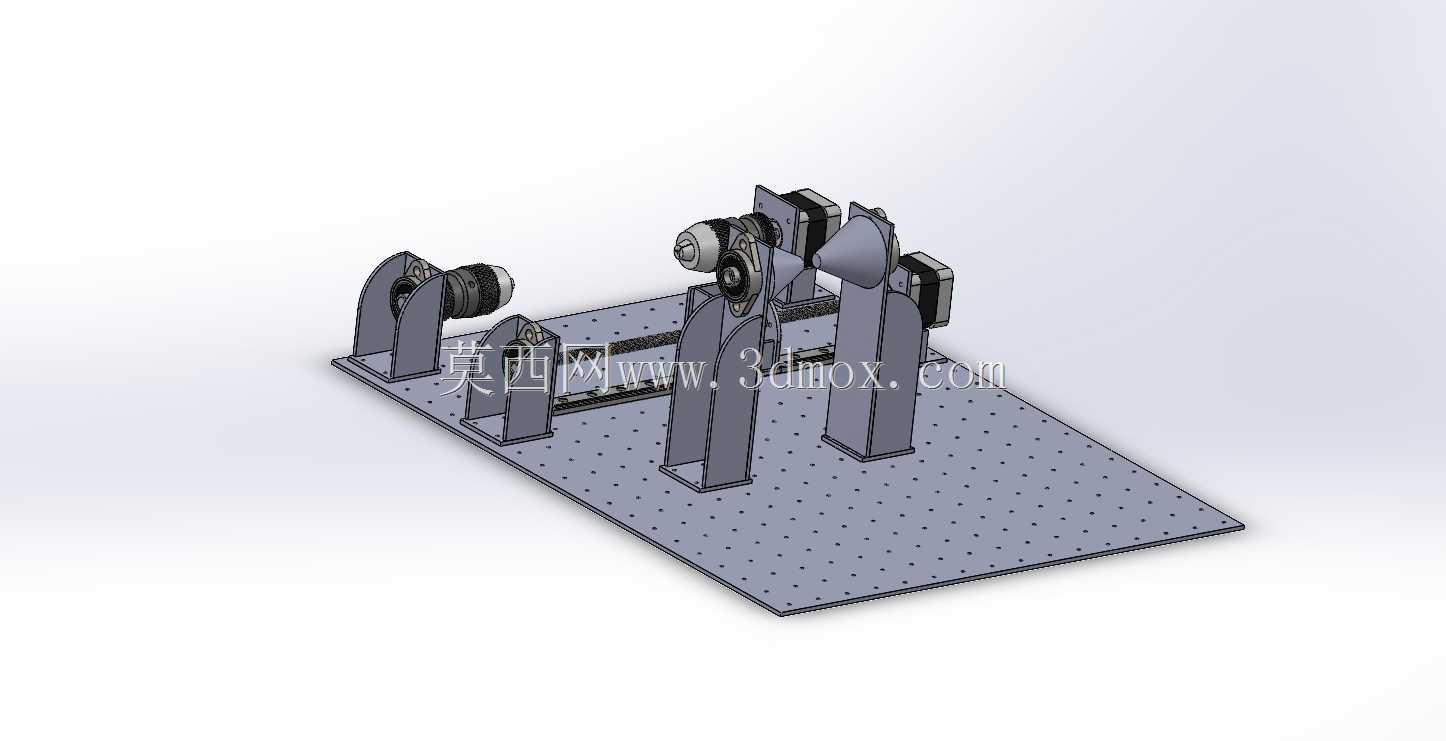

  这套结构围绕纤维缠绕工序搭建,核心目标是把纤维束按设定路径稳定包覆到回转芯模上,常见于复合材料管、气瓶、绝缘筒、储罐内衬以及小型异形构件的成型环节。现场布置时,设备并不追求庞大机身,而是把主轴夹持、尾座顶紧、导丝行走和张力导向集中在一块带阵列孔的安装底板上,便于在实验线、小批量试制工位或教学平台中快速固定、调整和迁移。

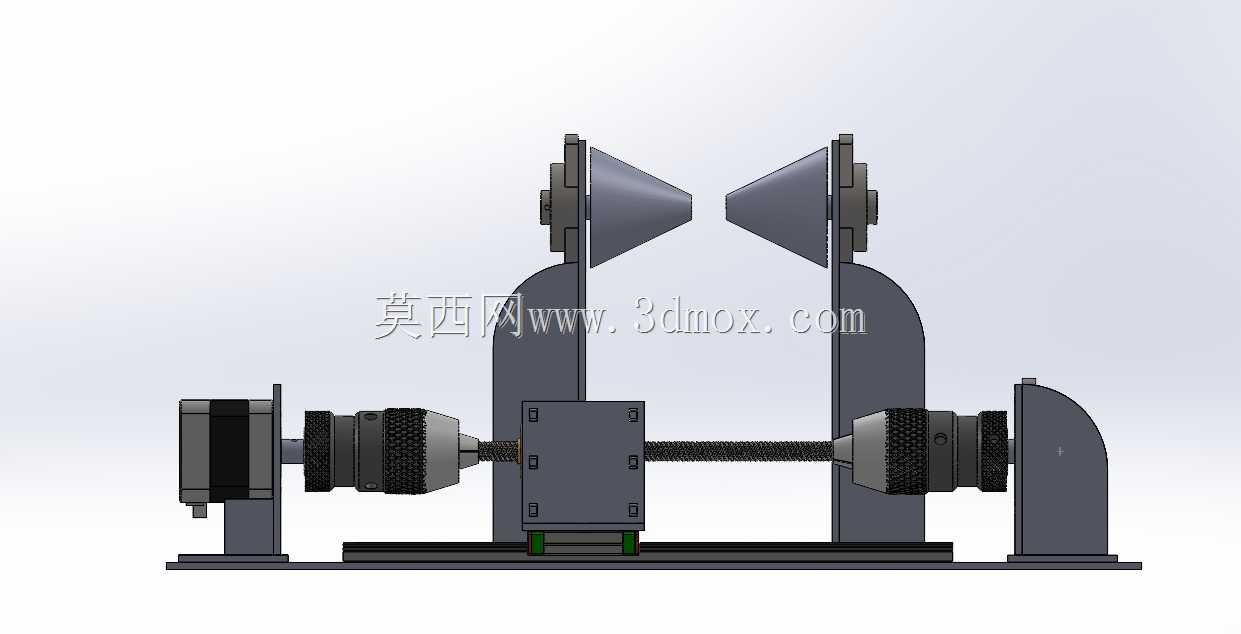

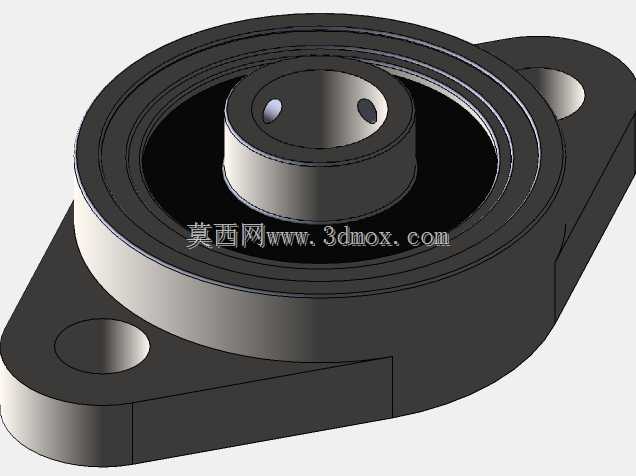

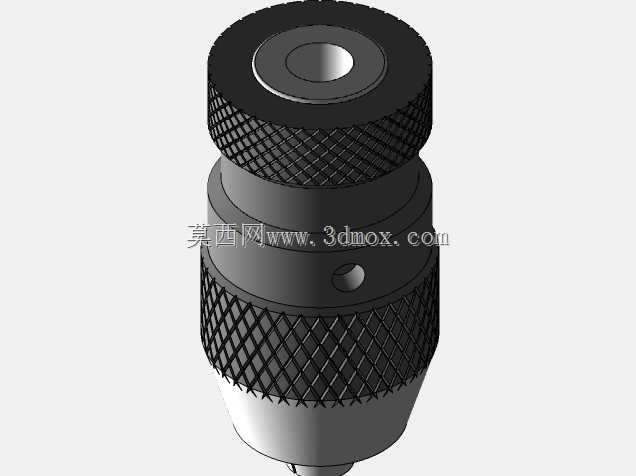

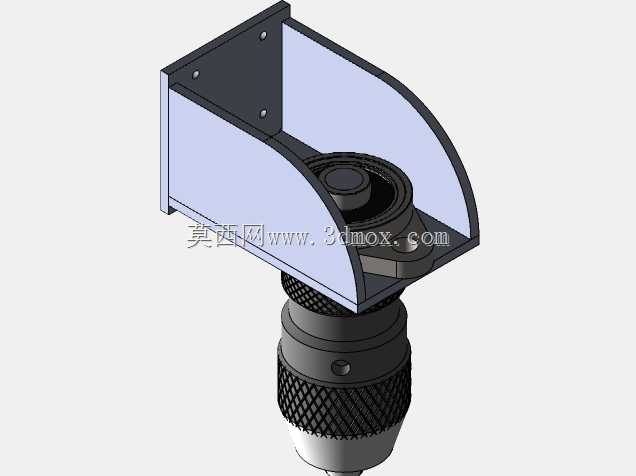

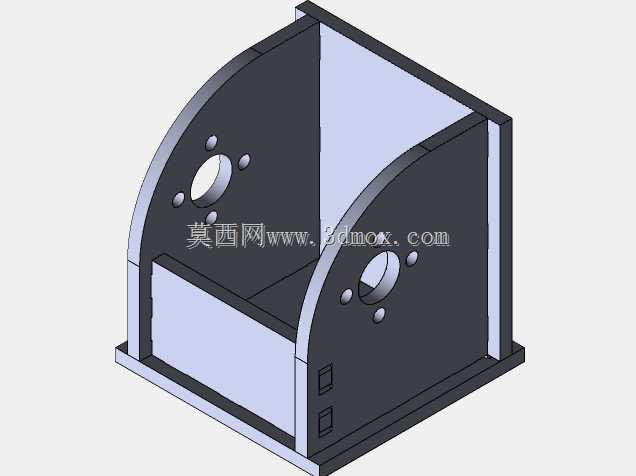

  从使用逻辑看,工件回转与纤维供给必须保持协调。左侧支撑组件承担芯模轴向定位和旋转驱动,端部设置夹持与轴承支撑,保证芯模在缠绕过程中径向跳动受控;对应位置的顶紧结构用于承受轴向力,避免长芯模在高速回转时出现挠曲。中部和右侧的立式支架构成导丝与排线通道,纤维从张力单元引出后,经过导向轮、导丝嘴再贴合到芯模表面。导丝头的高度、伸距和摆角需要随制品直径、线型和缠绕角变化,因此支架上保留了多组可调安装面,装配时可通过螺栓孔位改变导向件位置。

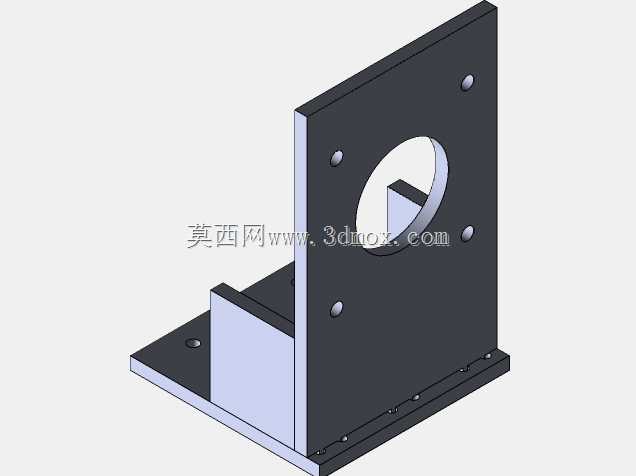

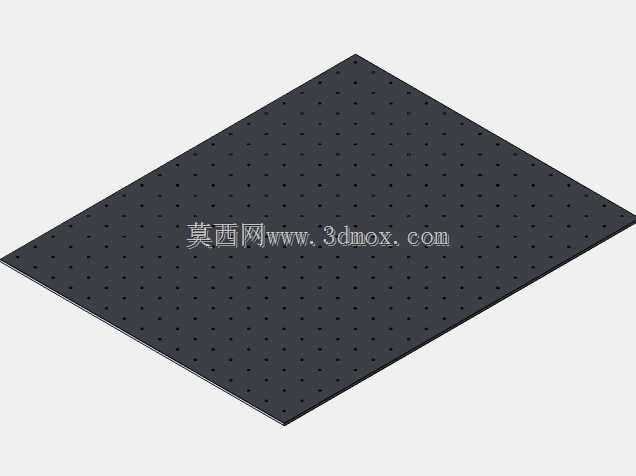

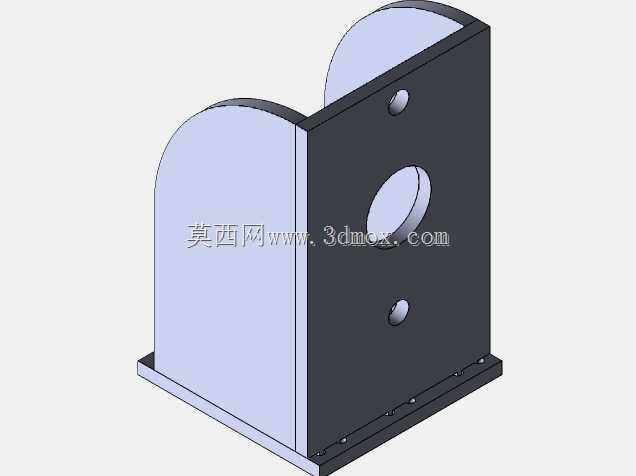

  设计思路上,底板采用密集孔阵而非单件焊接底座,优势在于机构位置不必受固定螺孔限制。主轴座、尾座、导向架、张力架都能沿板面重新排布,适配不同长度的芯模;孔位同时减轻板件重量,并为夹块、定位销和辅助支撑提供安装基础。各立板采用折弯或厚板成型思路,底部与底板形成较大接触面积,承受导丝往复运动产生的侧向力;顶部安装面集中布置滚轮、轴座和过线件,使纤维受力路径尽量短,减少多余弯折带来的张力波动。

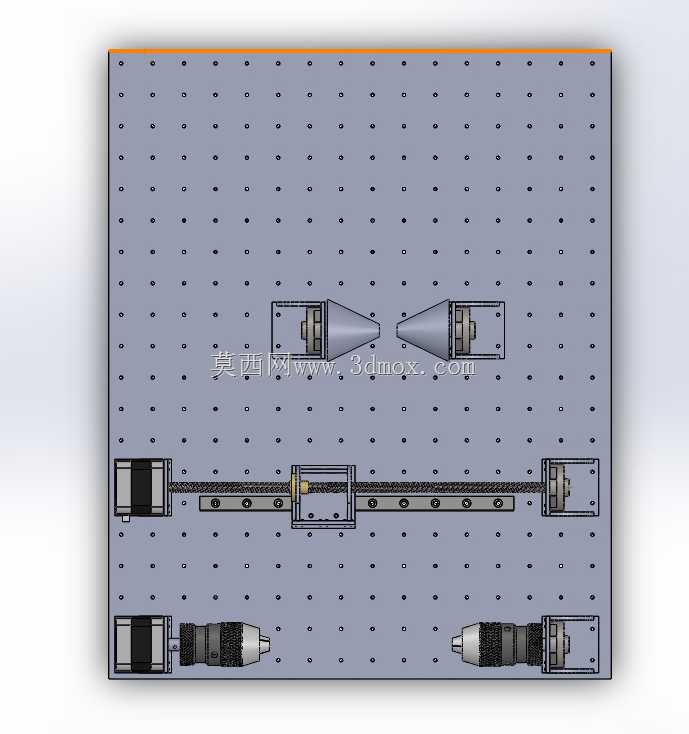

  外形边界方面,整机呈长条形低位布局,长度方向主要由芯模夹持跨距决定,宽度方向需要预留操作人员穿丝、检查和尾座移动空间,高度则由导丝支架与顶部导向轮决定。安装时底板应落在平整机架或地坪上,重点复核主轴轴线与尾座顶尖的同轴度、导丝嘴运动平面与芯模轴线的相对位置,以及各滚轮槽面对纤维走向的约束。若用于湿法缠绕,还需在导向区附近预留浸胶槽、刮胶件和防滴漏托盘的位置;若用于干法纤维,则应增加张力检测与制动补偿,防止启停瞬间纤维松脱或过拉。

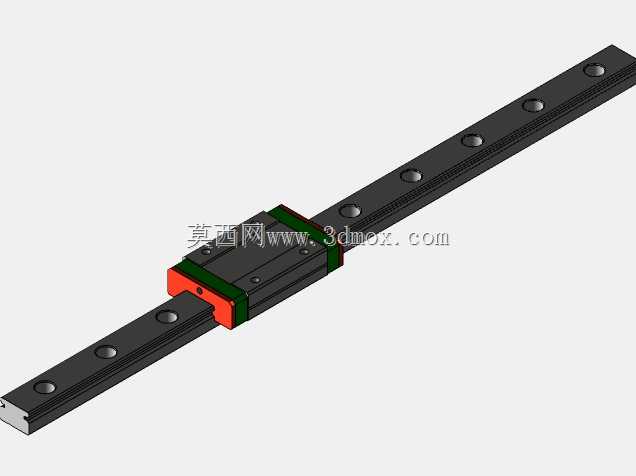

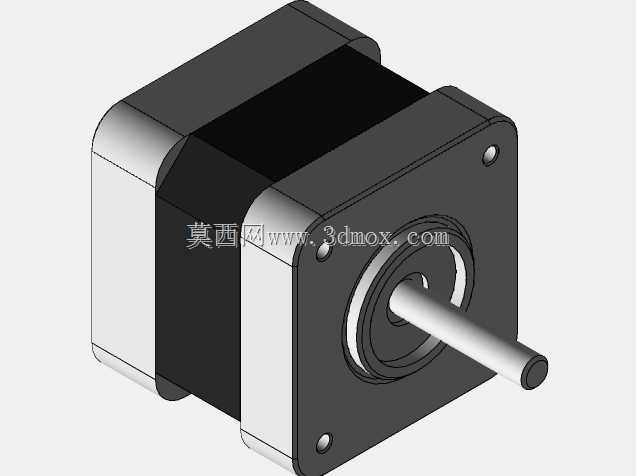

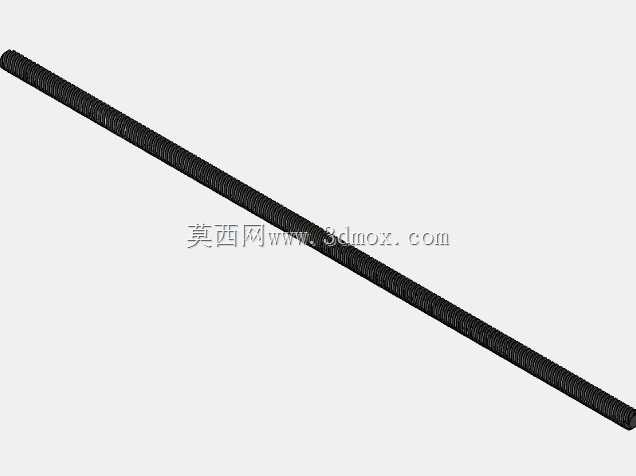

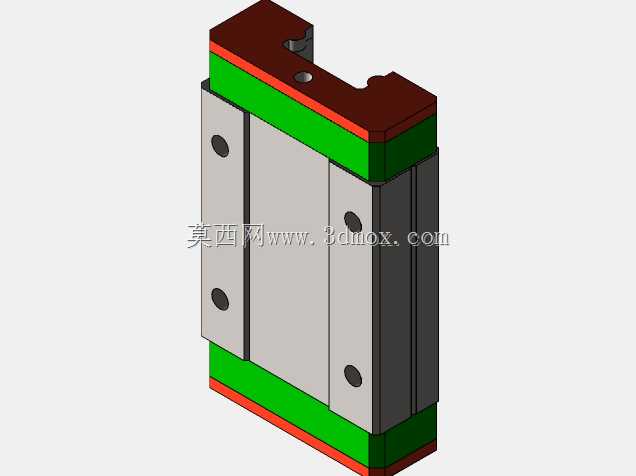

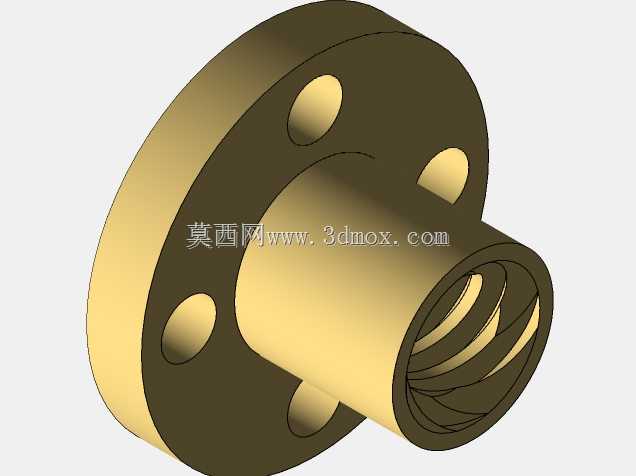

  结构建模时需要特别关注运动干涉:芯模回转半径、尾座伸缩范围、导丝头横向移动轨迹和支架边缘之间都要保留安全间隙。细长轴类零件应标注轴承配合位、锁紧方式和拆装顺序,滚轮表面需考虑纤维磨损与槽型圆角。整体方案没有把外壳防护作为重点,而是突出机构关系和安装边界,便于后续补充驱动电机、同步传动、排线导轨以及控制系统,形成可验证的缠绕设备原型。
