桌面级微量注塑成型实验装置

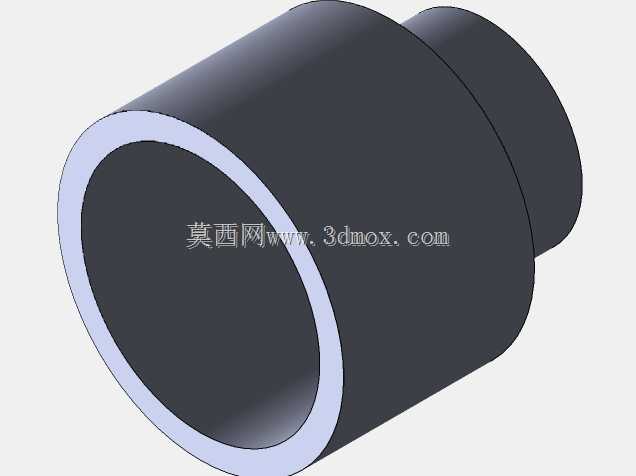

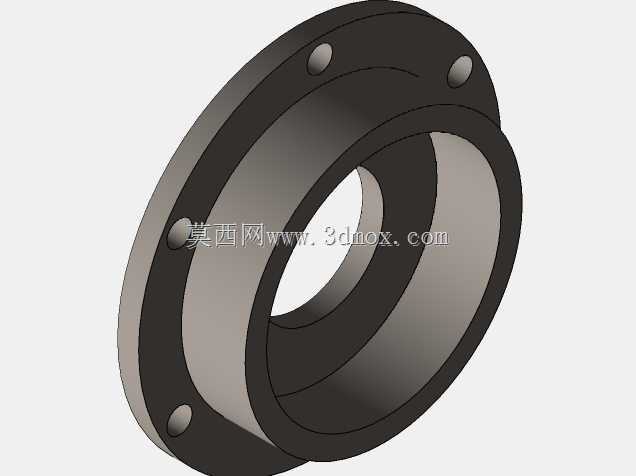

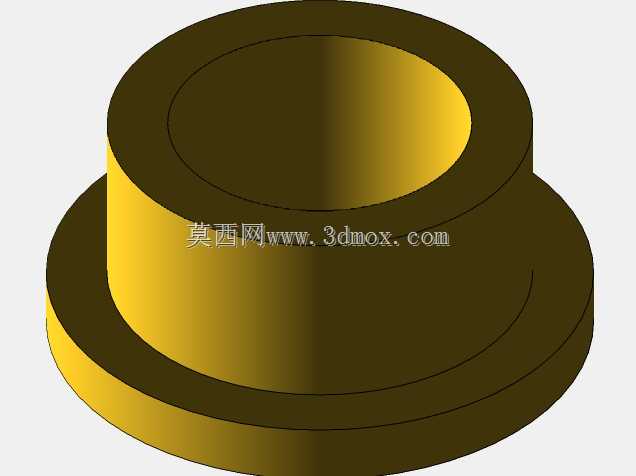

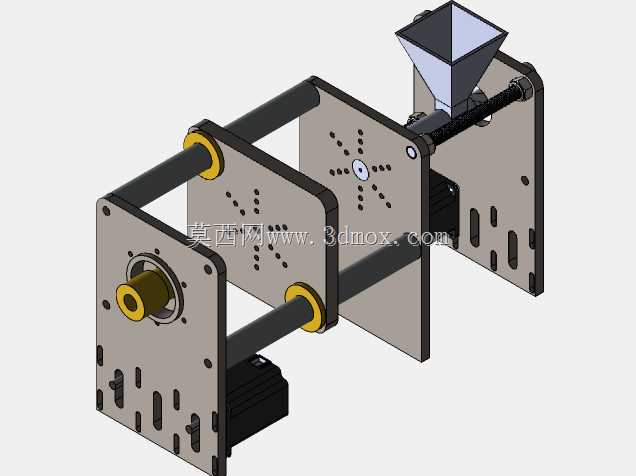

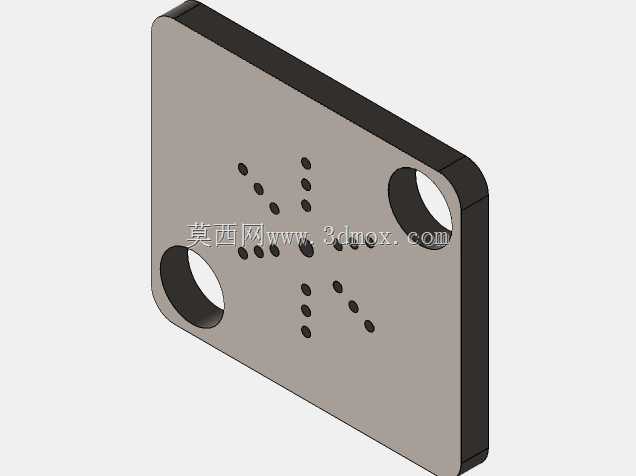

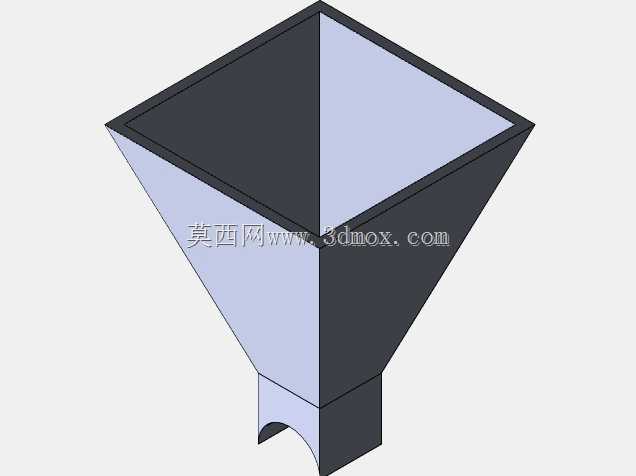

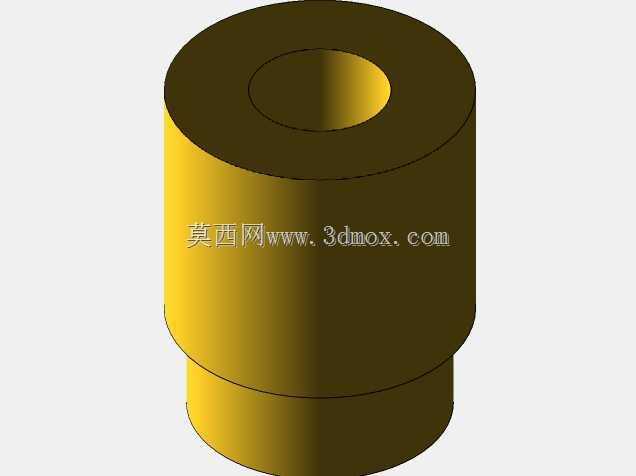

　　这套微量注塑装置面向小批量试样、材料配方验证、实验室教学以及微型塑件试制场景，结构上采用立式三板支撑布局，将进料、塑化、注射和驱动模块集中在紧凑框架内，适合放置在实验台或小型试制工位使用。设备顶部设置漏斗形料仓，颗粒料依靠自重进入水平输送通道，通道末端与注射执行段衔接，能够在少量投料条件下完成连续供料，减少材料浪费。框架由前后立板和多根横向导向杆组成，杆件通过带黄色衬套的支撑座固定，既承担整机刚性连接，也为中间活动板提供运动导向。前板中心布置带台阶的输出轴套，轴套外圈预留法兰安装孔，可根据模具接口更换定位环或连接法兰，保证注射嘴与模具浇口对中。中部板件开设放射状减重孔和中心定位孔，在降低运动件质量的同时保留足够抗弯刚度，

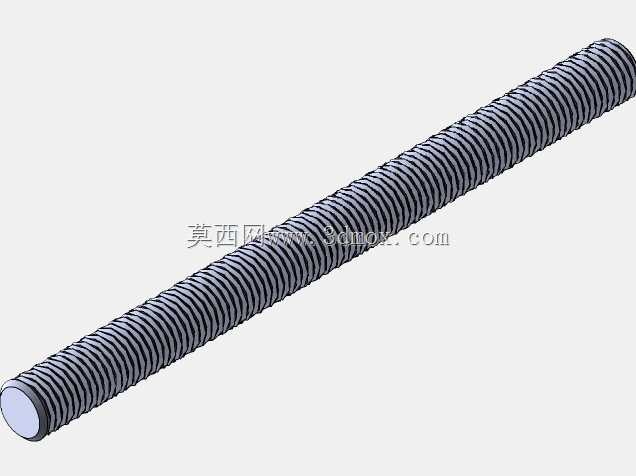

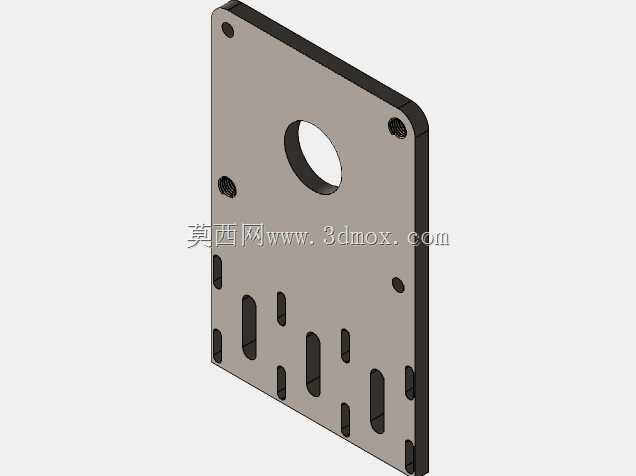

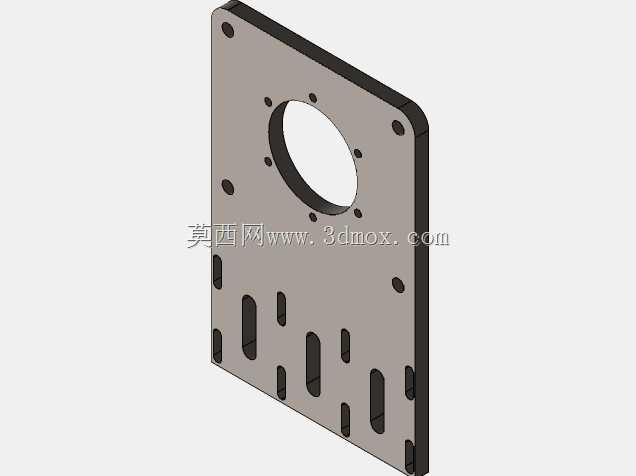

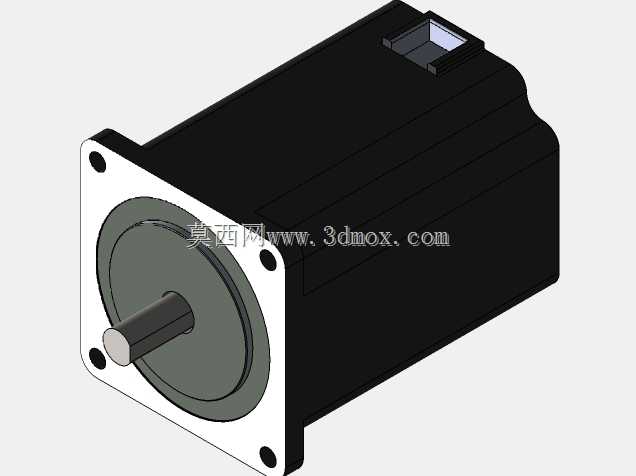

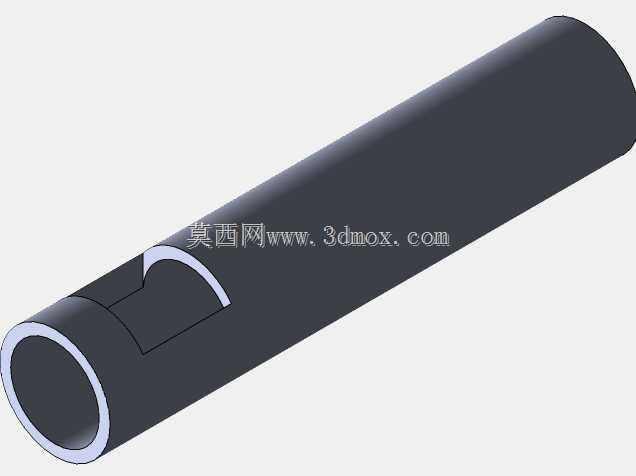

　　板边分布的长圆孔用于安装限位开关、传感器或调节附件位置。下部黑色块状部件为驱动与传动安装区，可容纳步进或伺服动力元件，配合螺杆输送机构实现稳定转速输出。从安装边界看，整机长宽高均控制在桌面设备范围内，横向杆件决定主体宽度，前后立板形成进深方向支撑，料斗向上突出并占用顶部空间，布置时需在上方预留加料和清理距离，前侧输出端要留出模具装拆与操作空间，后侧则应保证驱动元件散热和接线走向。设计思路偏向模块化拆分：立板、导向杆、料斗、输送筒和驱动座均可独立装配，维护时能够快速拆开清理残料，也便于更换不同直径的螺杆或料筒来调整注射量。板件上的多组槽孔并非单纯装饰，而是为了适应不同行程、不同模具厚度以及附件位置调整，降低二次改装成本。在实际使用中，

　　这类装置常用于塑料粒子熔融试模、微型嵌件包覆、小尺寸齿轮或结构件打样，能够以较低物料消耗验证材料流动性、浇口位置和成型周期。整机外形简洁，外露管路少，运动路径清晰，三维结构完整表达了从投料、输送到注射输出的机械逻辑，对小型成型设备开发、教学演示和非标自动化工位集成都具有直接参考价值。
