轨枕运输金属仓储笼周转料架

　　该结构件面向轨枕、长条形预制件及重型工业物料的厂内转运、工序缓存和仓储堆叠场景，整体采用方管焊接框架配合下部冲孔围板形成半封闭承载空间。上部保留较高的开放栏架，既方便吊装取放，也能对竖立或分层摆放的工件形成侧向约束；下部密网区域用于阻挡小件、垫块和包装残料外落，同时减少风阻与视觉遮挡。框架四角设置立柱贯通节点，顶部角件与底部承托面相互对应，空笼或重载状态下可按限定高度垂直堆垛，适合车间缓冲区、成品堆场和物流周转区使用。

　　建模时将主承力路径放在四根角柱、底部纵横梁以及上部围框上。底部横梁间距依据轨枕类工件的支撑点布置，避免长件中部悬空产生过大挠度；绿色承托条可理解为耐磨垫木、橡胶垫或可更换衬条的安装位置，能够降低金属与混凝土、钢制工件直接接触造成的磕碰噪声。侧栏杆件采用规则阵列，但在角部通过加强板和螺栓连接板进行局部加强，使焊接框架在受扭、叉车偏载和吊装冲击时具备更明确的力传递路径。

　　外形上接近标准可堆垛周转箱比例，外部边界以角柱外缘和顶部吊点为最大轮廓，设计选型时需要预留叉车叉取空间、吊装索具摆动空间以及相邻料架之间的操作间隙。底部支脚高度应满足叉车货叉进入高度，同时保证堆垛时上层载荷能够准确传递到下层立柱，而不是压在侧网或薄板上。顶部角部连接件可用于堆垛定位、吊装限位或与外部牵引、遮盖附件配合。

　　从使用功能看，该料架不只承担静态存放，还需反复经历叉车搬运、行车起吊、卡车运输振动和露天暂存。因此结构思路强调可修复性：围网、衬条、角部护板均可作为易损部位单独更换；主框架则使用连续型材保持刚度。栏架上部开放，便于工人从多个方向确认物料状态；下部封闭，可防止运输过程中碎屑散落。若用于轨枕转运，可在底部增加定位槽或捆绑点，使工件沿长度方向排列并通过绑带固定；若用于通用零部件，则可配合隔板、内衬或吊挂杆扩展成多规格周转容器。

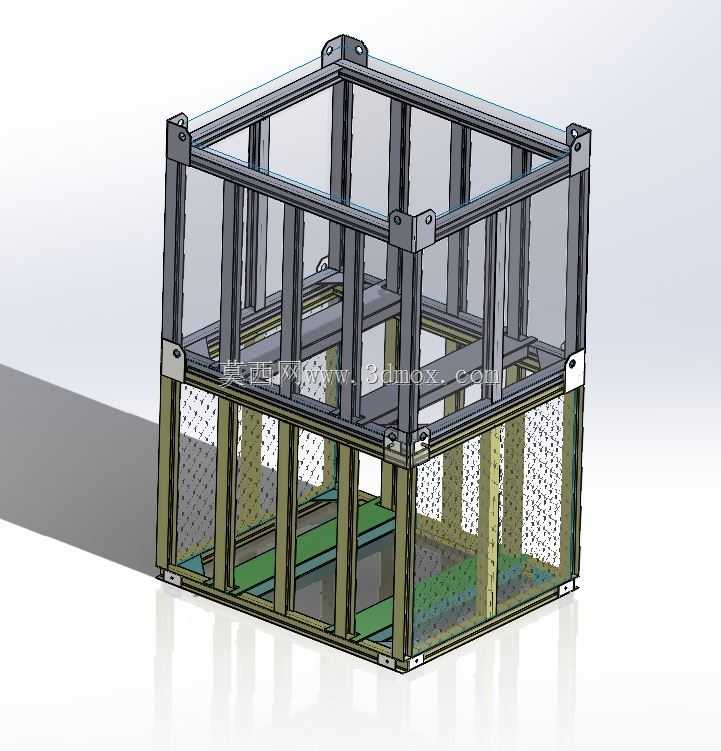

　　三维结构中各杆件中心线、焊接贴合面和角件安装面关系清晰，适合在详细设计阶段继续输出型材下料清单、焊接件分图、钣金展开图以及堆垛校核计算。实际落地时还应结合额定载荷核对方管规格、板厚、焊缝高度和叉车进叉方向，并根据车间通道宽度、货架层高及运输车辆内宽复核外形边界。
