多连杆联动悬挂支撑机构结构设计

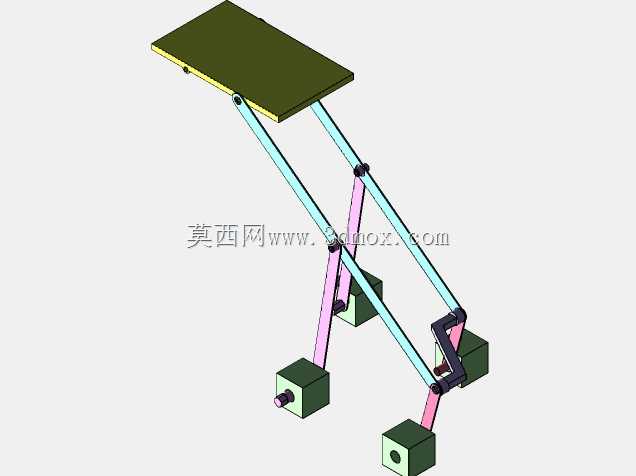

　　这套联动悬挂支撑结构的开发，最初是面向小型移动载具、便携作业终端以及需要随动缓冲的挂载工位做的适配方案，核心要解决的是挂载部件在颠簸、位移过程中始终保持姿态稳定，同时避免硬连接带来的冲击载荷直接传递到固定基座的问题。整套结构采用多组铰接连杆配合弹性阻尼元件的布局，没有采用传统单摆臂的独立悬挂形式，而是把左右两侧的摆臂通过横向联动轴做了运动耦合，当单侧受力产生上下位移时，联动机构会同步约束另一侧摆臂的运动行程，避免挂载平台出现单侧倾斜、扭转卡滞的情况。从实际装配边界来看，整套机构的安装基准面预留了标准化的螺孔阵列，固定端可以直接对接型材机架或者载具的底盘安装位，活动端的挂载平台预留了通用安装孔位，不需要额外做转接板就可以固定通讯终端、

　　检测传感器或者小型作业执行件。设计过程中首先校核的是铰接点的运动轨迹，所有连杆的铰接销轴都采用同轴度公差约束，在整个悬挂行程内，连杆运动不会出现死点，也不会和周边的固定机架发生运动干涉，弹性元件的选型匹配了常规挂载重量区间，既不会因为刚度过大导致缓冲失效，也不会因为刚度过小出现挂载部件上下浮动量超标的问题。在现场应用场景里，这类联动悬挂结构可以用在户外巡检小车的探测设备挂载位，当小车经过不平整路面时，悬挂机构可以过滤掉路面带来的高频振动，保证探测终端的姿态稳定；也可以用在流水线工位的浮动压装机构上，当压头接触工件时，悬挂的随动特性可以自动补偿工件的位置公差，避免硬压装造成工件或者压头损伤。整套结构的所有铰接位置都预留了润滑注油空间，

　　连杆的壁厚经过受力校核，在额定挂载载荷下不会出现弯折变形，横向联动轴的两端采用轴承支撑，转动阻尼均匀，长期往复运动也不会出现卡滞。和普通独立悬挂相比，这套联动结构的横向抗扭能力更强，挂载平台的水平度保持能力更好，不需要额外增加姿态约束导轨就可以控制活动端的偏转角度，整体占用的安装空间也更紧凑，在狭小的设备舱内也能完成布置，结构拆解后每个零件都具备良好的加工工艺性，不需要特殊的五轴加工设备，常规铣削、车削工艺就可以完成全部零件的加工，后期维护时只需要定期检查铰接销轴的磨损情况、更换弹性阻尼元件就可以长期稳定运行。
