乘用轿车前保险杠外覆盖件结构造型

　　前保险杠属于整车前端最外层的覆盖与缓冲部件，日常装车后直接面对低速刮擦、驻车磕碰、行人接触以及气流导入等工况，造型和结构不能只看外观曲面是否顺滑，还要同时兼顾装配边界、周边件避让、维修拆装和碰撞吸能路径。这个数模围绕轿车前脸横向宽体特征展开，主体呈左右对称的大弧面布局，上缘预留与前机舱盖、前格栅、左右大灯相接的过渡区域，两侧向外包角延伸，用来和翼子板前端形成连续的车身型面。

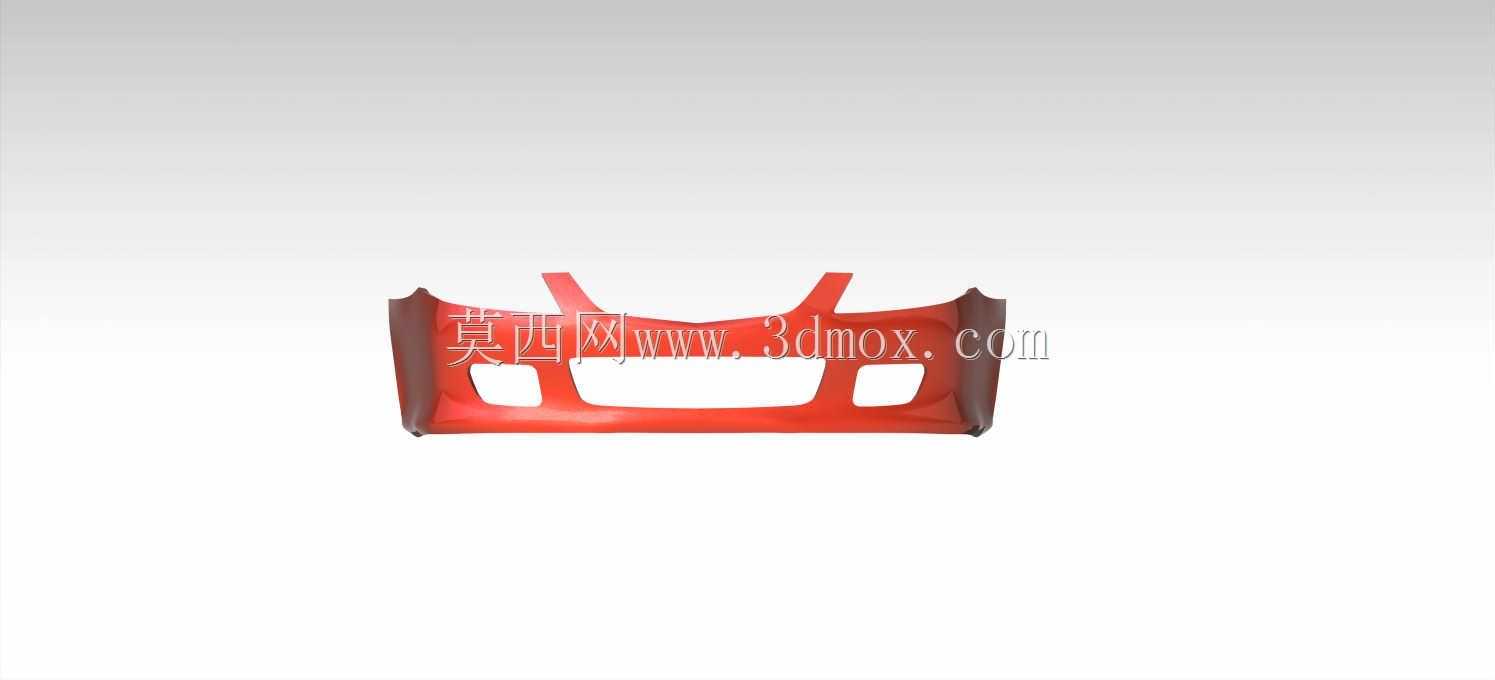

　　从实际装车关系看，保险杠并不是一块孤立的塑料壳。它的后侧需要对应防撞梁、吸能盒、前格栅、雾灯或日间行车灯、牌照安装区、雷达探头、拖车钩盖板以及下部导流结构。数模中正面左右两侧开设的矩形开口，可作为雾灯、装饰灯或进气风道的预留区域；中间大面积横向开口则对应主格栅或下进气口，使冷凝器、散热器前方能够获得足够的迎风面积。开口周边的翻边和台阶在真实零件中通常用于格栅卡接、螺钉固定或支架定位，若这些边界没有在早期数模中表达清楚，后期模具开模和总装匹配会反复修模。

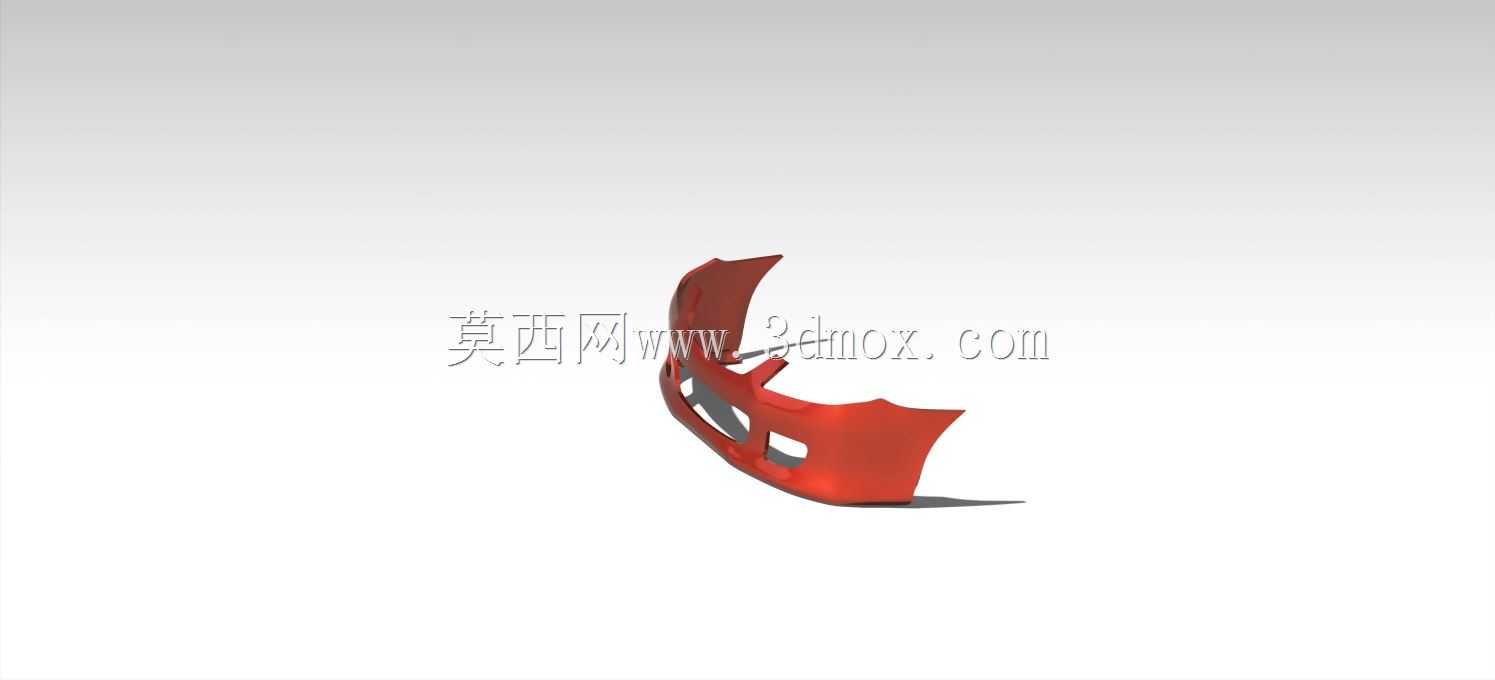

　　造型思路上，该件采用中部低、两侧上扬的前脸姿态，上表面有两条明显的隆起筋线向车身后方发散，既强化视觉宽度，也能在薄板注塑件上增加局部刚度。保险杠材料常见为改性聚丙烯，壁厚通常控制在比较均匀的范围内，过厚会导致缩痕和冷却周期增加，过薄则会造成充模困难、装配后发软。外表面大面积A面需要控制曲率连续性，避免喷漆后出现光影扭曲；背面则应布置安装座、加强筋、卡扣位和焊接柱，筋位高度与厚度要考虑脱模斜度和根部应力集中，不能简单按外观块体拉伸。

　　安装边界方面，前保险杠上部一般沿格栅上梁或机舱前端锁梁区域固定，侧面通过卡扣和支架与翼子板连接，下部则与下护板、导流板或副车架附近支架配合。建模时需要重点检查左右包角与大灯下角、翼子板翻边之间的间隙面差，正面开口与灯具、格栅的周圈缝隙也要保持均匀。若前部设有毫米波雷达，保险杠徽标或对应区域的材料厚度、曲率和倾斜角度还会影响雷达波穿透；若布置超声波雷达，则探头安装面的法向角度、相邻圆角和台阶高度都需满足探测要求。

　　低速碰撞场景下，保险杠外罩首先接触障碍物，随后把载荷传递到内部吸能结构。外覆盖件本身应具备一定弹性变形能力，在轻微碰撞后尽量减少开裂，同时不能侵占散热器等昂贵部件的安全空间。行人保护工况中，保险杠前缘与小腿、膝部接触区域的刚度分布也需要谨慎设计，局部硬点过于突出会增大伤害值。因此外形上看似流畅的曲面，背后实际牵涉安装点刚度、吸能空间、灯具保护、维修成本和空气动力性能的平衡。

　　在三维建模过程中，可先依据整车前脸控制线建立主曲面，再对称扩展左右包角，随后分割进气开口、灯具开口和下部边界。完成A面后应继续补充背面安装结构，而不是停留在外观壳体；对卡扣座、螺钉座、加强筋、定位销和拖钩盖等区域逐一核对装配方向。数据评审时，还要沿整车坐标检查前悬外轮廓、最小离地间隙、接近角以及转弯时轮胎与轮罩内衬的干涉风险。这样得到的保险杠数模才能从造型展示进一步服务于结构评审、模具设计和整车匹配。
