直列六缸发动机配气运动仿真结构

　　这套三维结构围绕直列六缸内燃机的核心运动链展开，建模对象覆盖缸体、活塞、连杆、曲轴、凸轮轴、进排气门、摇臂及气门弹簧等关键部件，重点不在外观渲染，而在于把各构件之间的运动约束关系完整搭建出来，便于结构设计人员观察配气机构与曲柄连杆机构的联动过程。

　　从实际设备用途看，该类结构主要服务于内燃机原理教学、机构方案校核和三维装配训练。发动机工作时，活塞在气缸内做往复直线运动，通过连杆将力传递给曲轴，曲轴再把往复运动转化为旋转输出；与此同时，凸轮轴按一定传动关系旋转，凸轮型线推动气门组件周期性开启和关闭，使气缸在合适行程完成进气、压缩、做功和排气。模型中多缸并列布置，能够直观呈现各缸活塞相位错开、曲轴转角连续变化以及气门启闭顺序之间的配合关系。

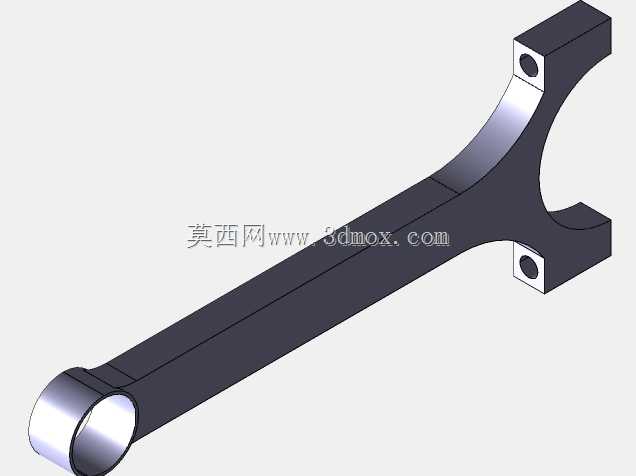

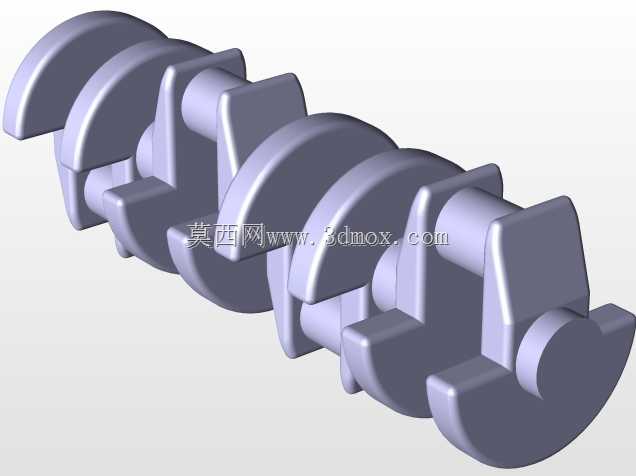

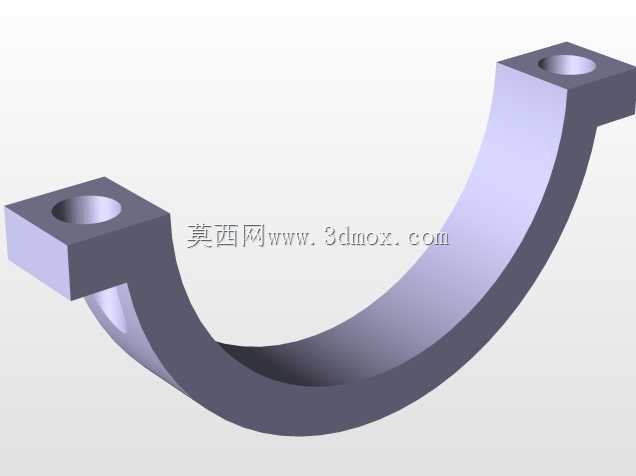

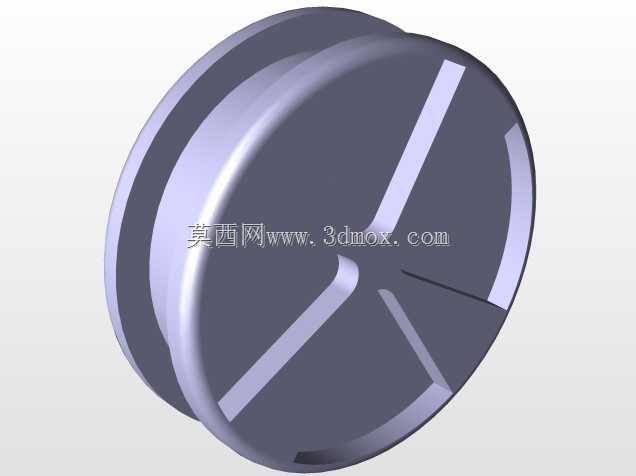

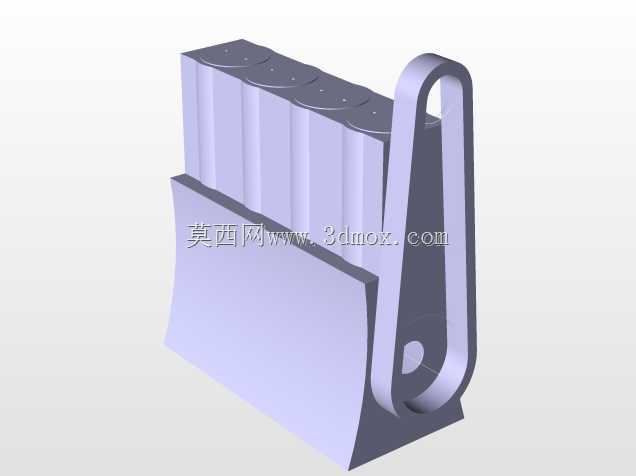

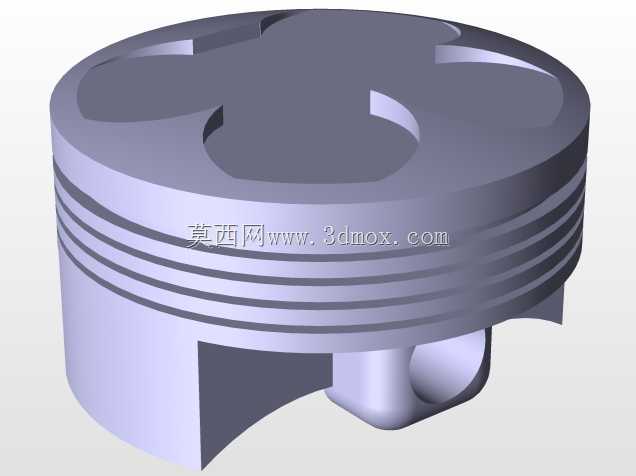

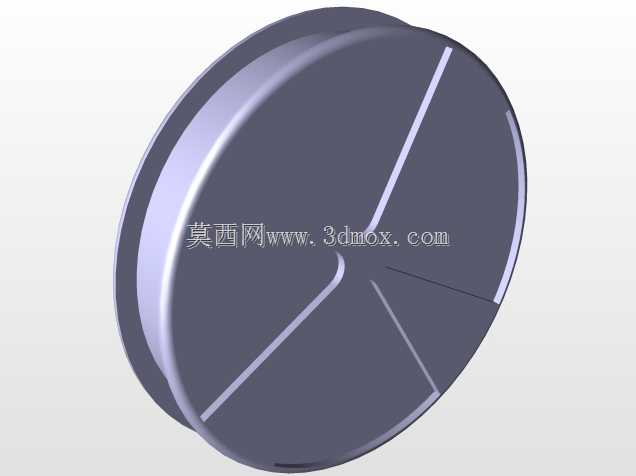

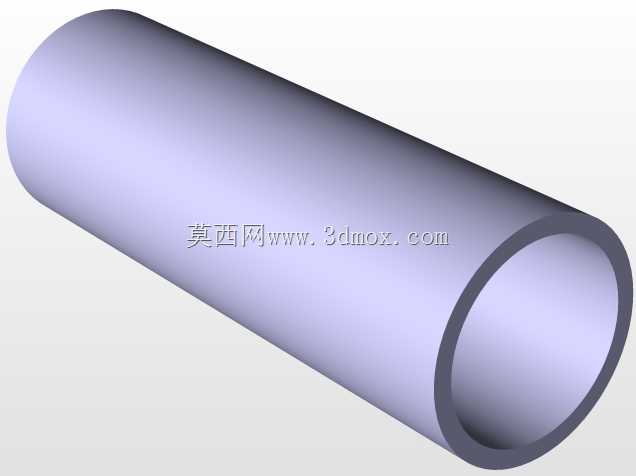

　　设计思路上，结构采用直列缸体布局，六个气缸沿同一方向排成一列，缸体上部布置凸轮轴与气门组件，下部容纳活塞和曲轴回转空间。这样的布置便于加工、装配和维修，也有利于在三维环境中检查杆件干涉。活塞外形为圆柱状，外圆与缸孔形成滑动配合边界；连杆小头通过活塞销与活塞连接，大头与曲轴连杆轴颈配合，两端铰接关系决定了活塞行程与曲轴回转半径之间的几何约束。曲轴作为输出轴，其主轴颈、连杆轴颈和平衡块需要在同一回转体系中保持相位关系，各曲拐按发火顺序错开布置，避免运动件在缸体内部发生空间碰撞。

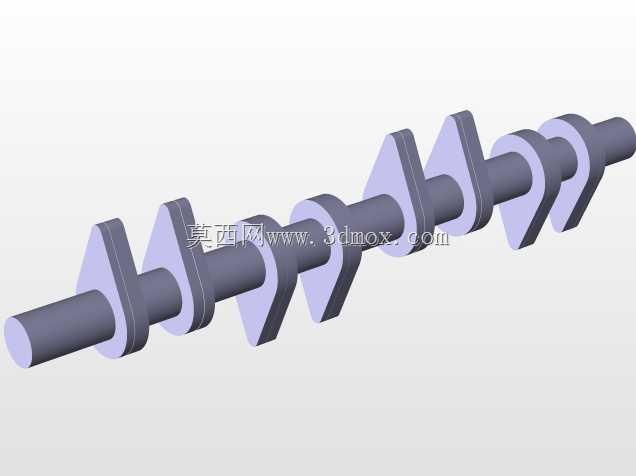

　　配气机构部分，凸轮轴沿缸体长度方向布置，轴上多个凸轮分别对应各缸气门。凸轮旋转时，型线升程变化驱动从动件、摇臂或直接推动气门杆，使气门克服弹簧力开启；凸轮基圆段作用时，气门在弹簧力作用下复位关闭。气门弹簧在模型中不仅是可视化零件，更承担保证从动件始终贴合凸轮、控制气门回位速度的功能。建模时需要重点约束凸轮与从动件的接触关系、气门沿导管的直线滑动关系、摇臂绕轴的摆动关系，以及弹簧随气门升程产生的压缩变化。若约束关系缺失，运动仿真中容易出现气门漂移、凸轮脱离接触或零件穿模。

　　外形尺寸与安装边界方面，直列六缸结构的长度方向占用空间较大，六个气缸中心距决定缸体总长，也影响凸轮轴长度和曲轴支撑跨距。高度方向上，活塞位于上止点时，顶部与气缸盖底面之间需保留燃烧室空间；活塞位于下止点时，连杆摆动角度和曲轴平衡块回转半径不能与缸体内壁、油底壳区域发生干涉。宽度方向则需留出气门弹簧、摇臂、凸轮轴轴承以及侧壁加强结构的位置。曲轴前端和后端通常要预留驱动附件、飞轮或传动件的连接边界，凸轮轴与曲轴之间还需保留正时传动区域，用于表达齿轮、链条或正时带的传动比关系。

　　在工程校核中，这类模型可用于检查活塞行程、连杆长度、曲轴半径、凸轮升程和气门最大开度之间的匹配。活塞在上止点附近时，气门若开启过大，可能与活塞顶部发生碰撞；气门关闭阶段，弹簧力和凸轮型线若不协调，会造成从动件跳动；连杆在最大摆角位置时，大头与缸体下端口、活塞裙部与缸壁之间也需要保留合理间隙。通过运动仿真，可以把这些抽象的相位关系转化为连续动作，帮助设计者判断机构布置是否顺畅。

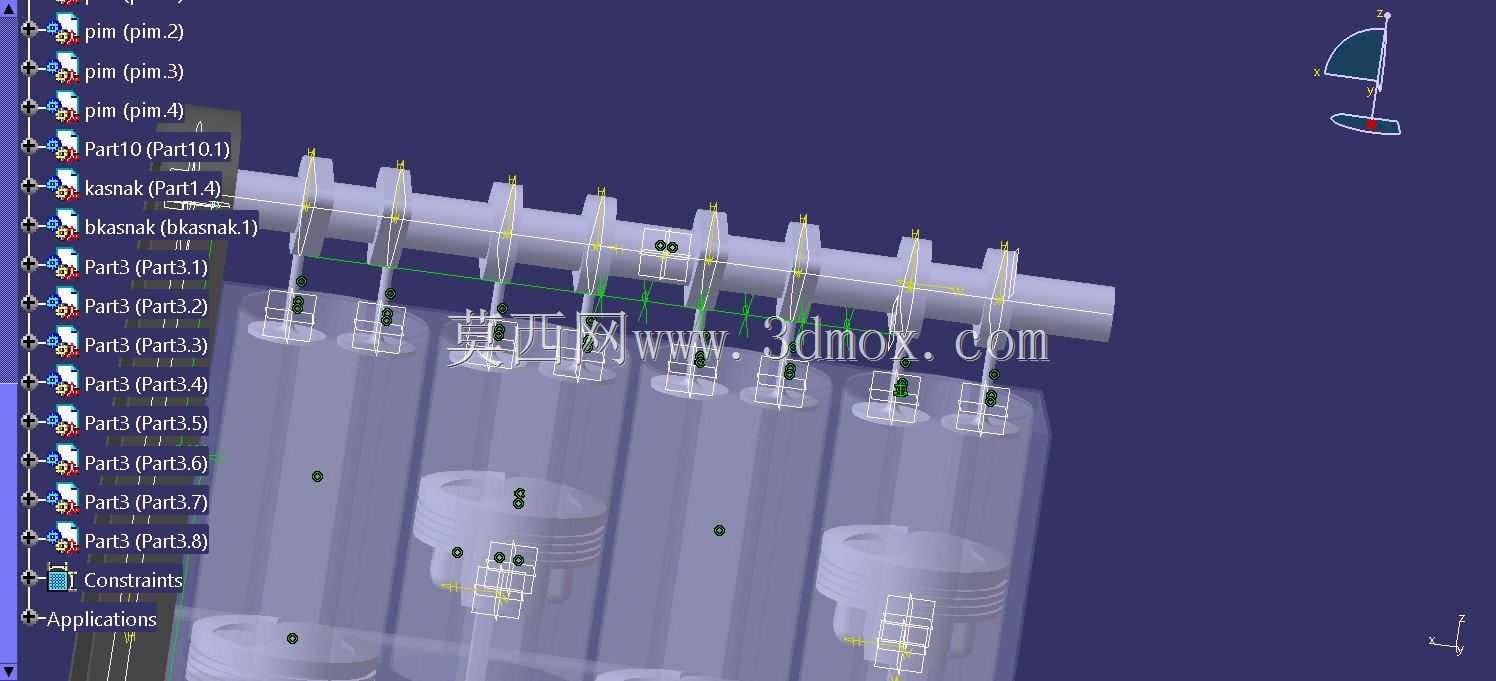

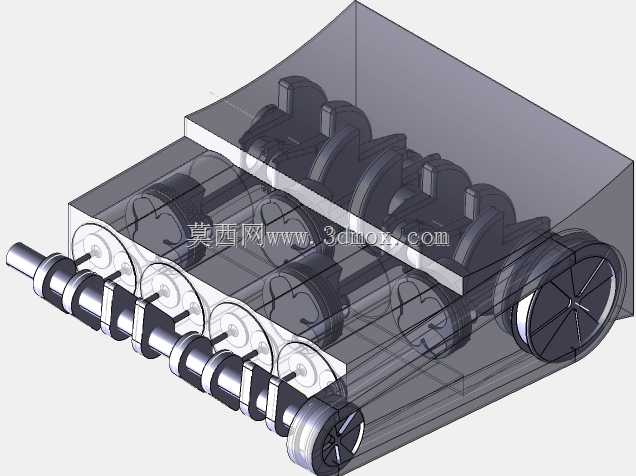

　　从建模表达来看，各零件按装配层级组织，缸体作为基础固定件，曲轴绕主轴承轴线旋转，活塞受缸孔约束只能沿气缸轴线移动，连杆两端分别与活塞销和曲轴连杆轴颈形成铰接，凸轮轴按曲轴一半转速关系转动，气门沿导管方向往复运动。多缸并列后，各缸动作依次达到上止点和下止点，配气机构也随凸轮相位依次动作，能够清晰展示内燃机内部复杂而有序的运动逻辑。对于学习机械装配、运动约束和发动机结构的人来说，这种模型的价值在于把单独零件放到完整运动系统中理解，而不是孤立地看外形。
