气动切割执行气缸配套刀片组件结构

　　这套裁切执行组件面向连续卷材加工、软包装分切、薄材定长切断以及自动化装配工位中的剪切工序，把直线驱动与刃口执行部分整合在同一根轴式主体上，减少外部连杆和转接支架带来的累积误差。现场使用时，主体一端的伸出轴接入设备的往复驱动位，筒身通过两侧环形凸缘完成径向定位，凸缘外圆可直接落入安装座的半圆槽内，再由压盖锁紧，避免气缸在高频动作中出现周向转动。

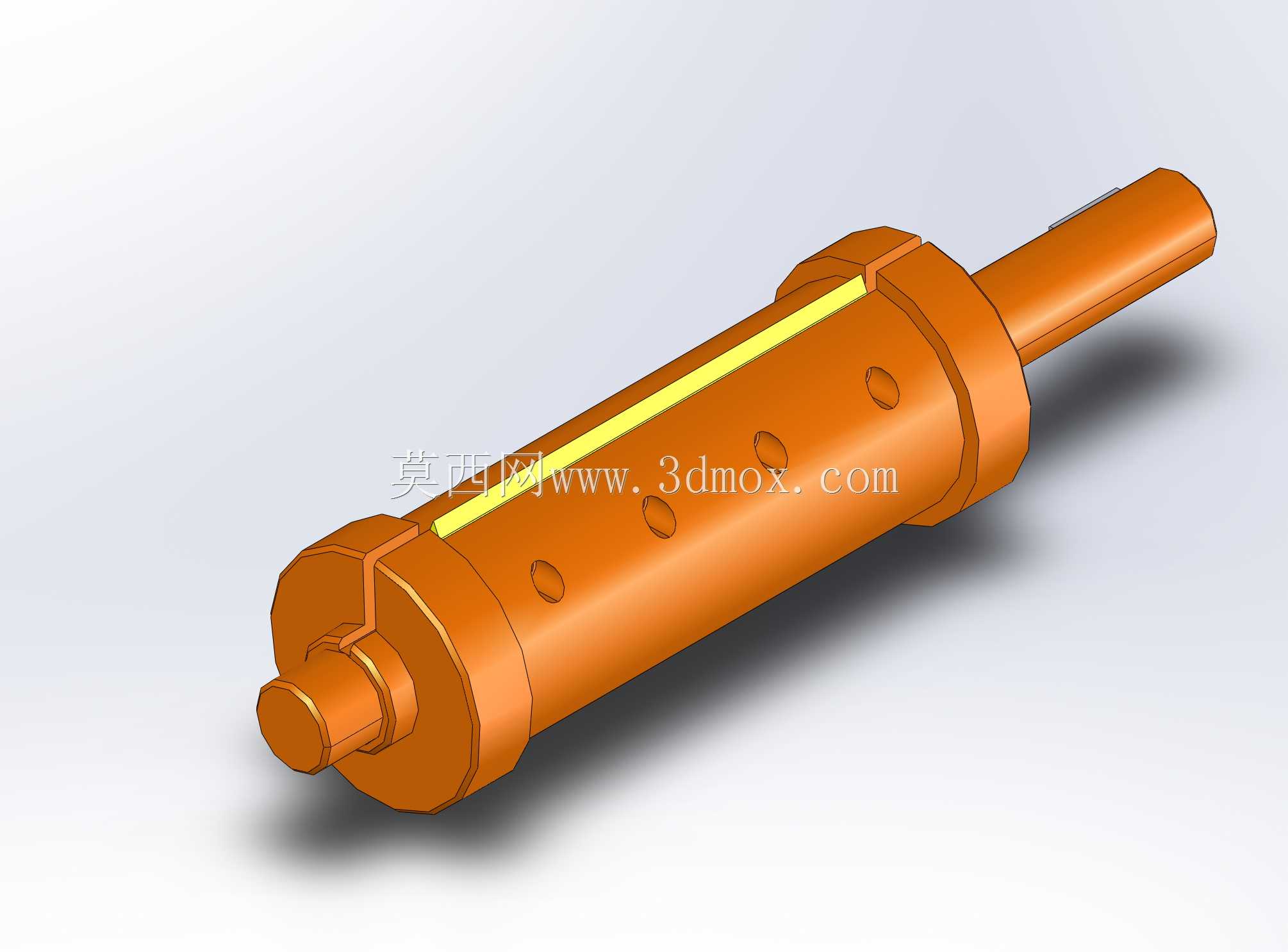

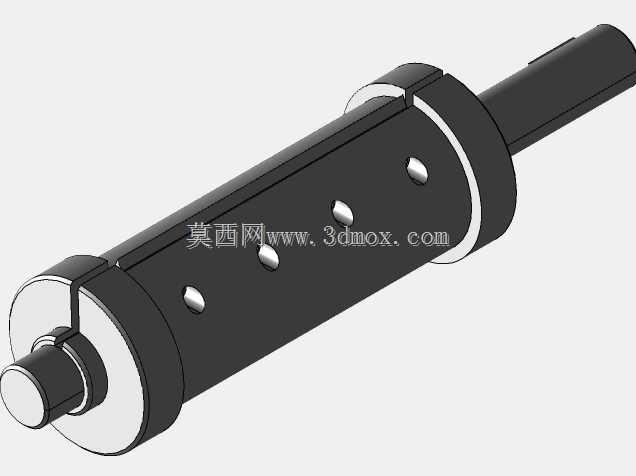

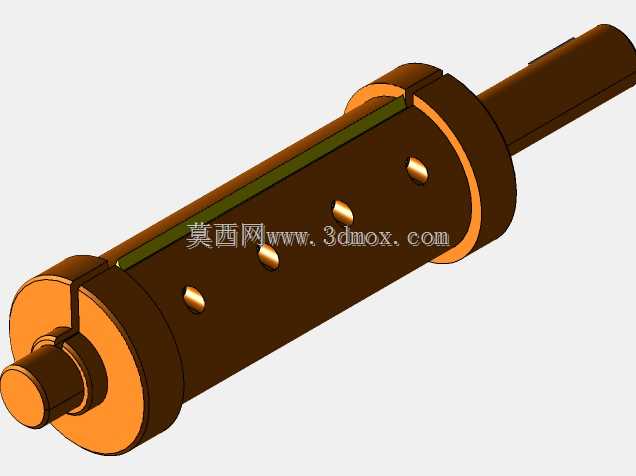

　　从结构布局看，长筒主体承担导向与支承双重作用，外圆上分布的多组沉孔用于固定内部导向件、限位块以及刀片夹持座，孔位沿轴向错开布置，既保证锁紧力均匀传递，也让装配人员可以从外侧直接完成维护拆装。端部轴颈与筒身保持同轴，轴肩处预留了配合台阶，安装时以该台阶贴靠支座端面，即可确定轴向位置，不需要在现场反复测量伸出长度。两端的圆盘结构除了作为安装定位面，也对内部运动件形成轴向约束，防止刀片在高速往复过程中出现窜动。

　　刀片部分采用窄长刃口设计，刃线与气缸运动方向保持平行，驱动力沿筒身轴线直接传递到夹持点，传动路径短，冲击损失小。面对薄膜、无纺布、薄胶带、铜箔这类易变形材料，短行程快速闭合能够让刃口在材料尚未发生明显拉扯时完成切断，切口边缘整齐，不容易出现毛边和拖丝。若用于口罩耳带焊接后切边、包装膜封口切断或者标签纸定长裁切，该组件可以直接安装在牵引辊后方的机架立板上，牵引动作停止的瞬间触发气缸推进，刀片沿导向槽完成剪切，随后快速回位，配合产线节拍运行。

　　设计过程中需要重点控制筒身外圆与端轴的同轴度，若两轴段偏心，刀片往复时会产生侧向分力，长期运行会加剧导向面磨损，也会让切口一侧深一侧浅。筒壁上的固定孔不宜直接正对内部密封腔，孔底要保留足够壁厚，或者在内部加装衬套，把锁紧螺钉的作用力分散到衬套端面上，避免局部变形卡住活塞。刀片夹持槽开设在筒身侧面的平直区域，槽宽与刀体厚度采用小间隙配合，槽底设置定位面，刀片装入后靠侧向螺钉压紧，更换时只需松开两处压块即可抽出刀体，不必拆解整个气缸。

　　外形上整体呈细长圆柱形态，主体长度覆盖驱动腔与刀片行程两部分，端部细轴用于连接外部动力或导向支座，径向尺寸紧凑，可以嵌入空间狭窄的辊筒之间。安装边界需要关注三处尺寸：两端凸缘的外圆决定支座开孔直径，凸缘间距决定压盖的跨距，端部轴颈伸出长度则决定与联轴器或滑块的连接余量。布置周边管路和传感器时，筒身沉孔区域要留出扳手操作空间，侧面刀片运动方向不能与护罩、料带导向板发生干涉，刃口前方应保留排料空隙，切断后的边角料能够自然下落，避免堆积在刀槽内。

　　在实际选型对接时，这种轴式裁切结构适合安装在连续运动设备的固定梁上，依靠自身刚性承受切断反力，不需要额外增加厚重的安装板。内部运动件的行程根据材料厚度和刀架退让量确定，行程过短会导致刃口无法完全切断，行程过长则增加空程时间并加重端部冲击。筒身材料可选用表面硬化处理的钢材，外圆磨削后保证导向精度，刀片则根据被切材料选择不锈钢或高速钢材质，软材裁切侧重刃口锋利度，含磨料的材料则侧重刃口耐磨性。整体结构把驱动、导向、刃口夹持集中在同一轴线附近，装配后整体刚性好，维护点外露清晰，适合在多工位自动化裁切设备中作为标准执行单元使用。
