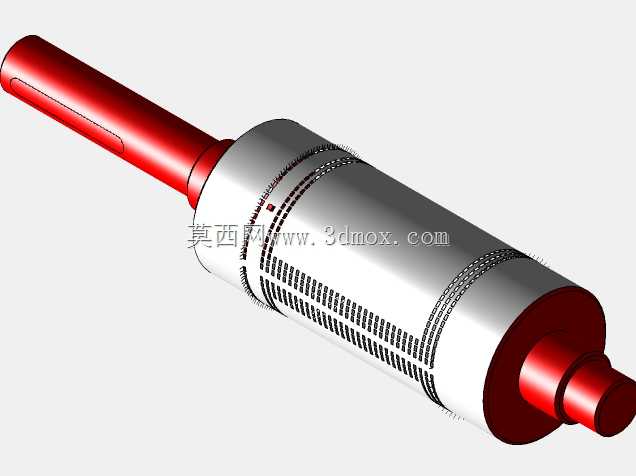

三层面膜机滚压式垫片辊座结构

该结构件应用于面膜自动化生产设备的滚压成型工位，作为三层面膜复合工序的核心承载辊件，承担多层膜材输送过程中的压合、定位与封边压印功能，在面膜生产线的连续化作业流程中，直接影响膜材复合的平整度与封边压合的一致性。从实际产线运行逻辑来看，该辊件安装于面膜机的左侧成型工位，两端轴段与设备墙板处的带座轴承配合安装，轴伸端通过同步带轮与设备主传动系统连接，运行时随主传动匀速转动，辊身表面加工有与面膜轮廓匹配的压纹结构，三层无纺布膜材与精华液承载层经过辊面时，依靠辊身与对应胶辊的贴合压力完成层间复合，同时辊面的凸起纹路同步完成面膜边缘的封条压合，避免层间错位与精华液侧漏。设计过程中优先考虑了辊件的动平衡性能，辊身主体采用等壁厚圆筒结构，两端轴段与辊身采用过盈配合加焊接的连接方式，轴肩位置设计有退刀槽与圆角过渡，降低应力集中风险，适配产线每分钟80-120片的连续生产转速需求，避免高速转动下出现径向跳动影响压合精度。辊身表面的压纹采用分段式布局，对应单片面膜的轮廓边界，纹路深度控制在0.15-0.2mm区间，既保证封边压合的牢固度，又不会压穿膜材导致精华液渗漏；两端轴段的直径公差按照h7精度加工，表面粗糙度控制在Ra1.6，满足轴承安装的配合精度要求，轴端预留有卡簧槽，用于轴承的轴向定位，防止运行过程中辊件出现轴向窜动。安装边界方面，该辊件的轴向安装尺寸需匹配设备墙板的开孔间距，辊身与下方胶辊的中心距可通过墙板处的调节滑块进行微调，适配不同厚度的三层面膜材料压合需求，辊身表面做硬质阳极氧化处理，提升表面耐磨性与抗腐蚀性能，避免长期接触精华液出现锈蚀，延长部件的维护周期。从结构适配性来看，该辊件可直接替换同规格的老式平面压辊，无需改动设备原有安装位，更换后可提升三层面膜的复合良率，减少生产过程中的膜材废料率，辊身的压纹结构可根据不同面膜的版型进行定制化调整，适配不同规格产品的生产需求。
