经典弯柄石楠木烟斗曲面造型

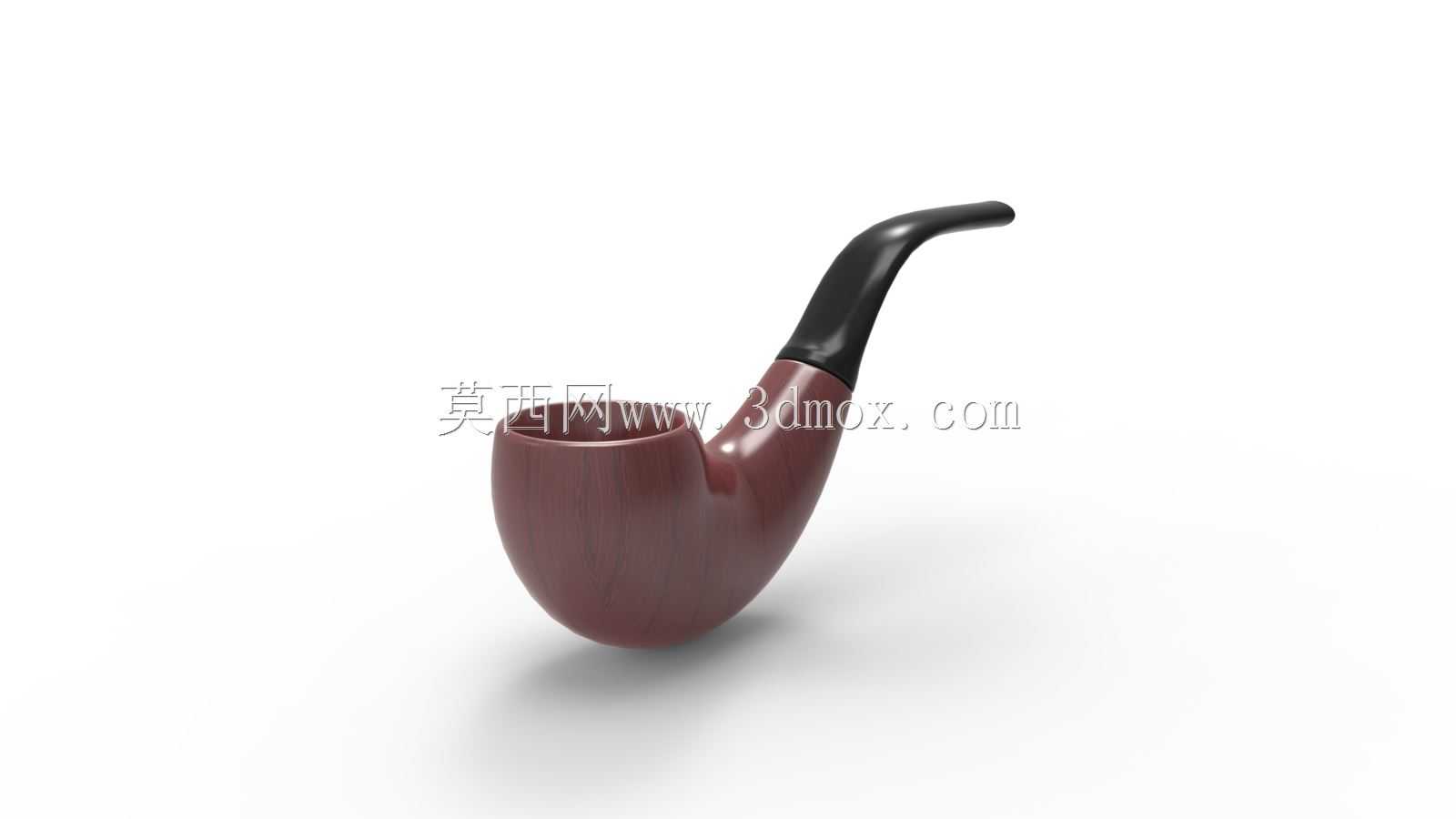

　　日常做曲面逆向和消费品外观建模时，这类弯柄烟斗是很典型的自由曲面练习件，它没有复杂装配机构，却对轮廓过渡、壁厚控制、握持手感和材质分区表达有较高要求。模型主体分为斗钵、斗柄衔接段和弯咬嘴三部分，斗钵采用饱满的梨形腔体，外壁从底部圆弧向上逐步收束，顶面开出圆形装填腔，用于盛放烟丝；腔体内部需要保留均匀壁厚，既保证外观厚实温润，也避免实体建模时出现局部薄壁。斗钵底部做成圆润承托面，放置在桌面时能够稳定接触，不会因曲面重心偏移而晃动。

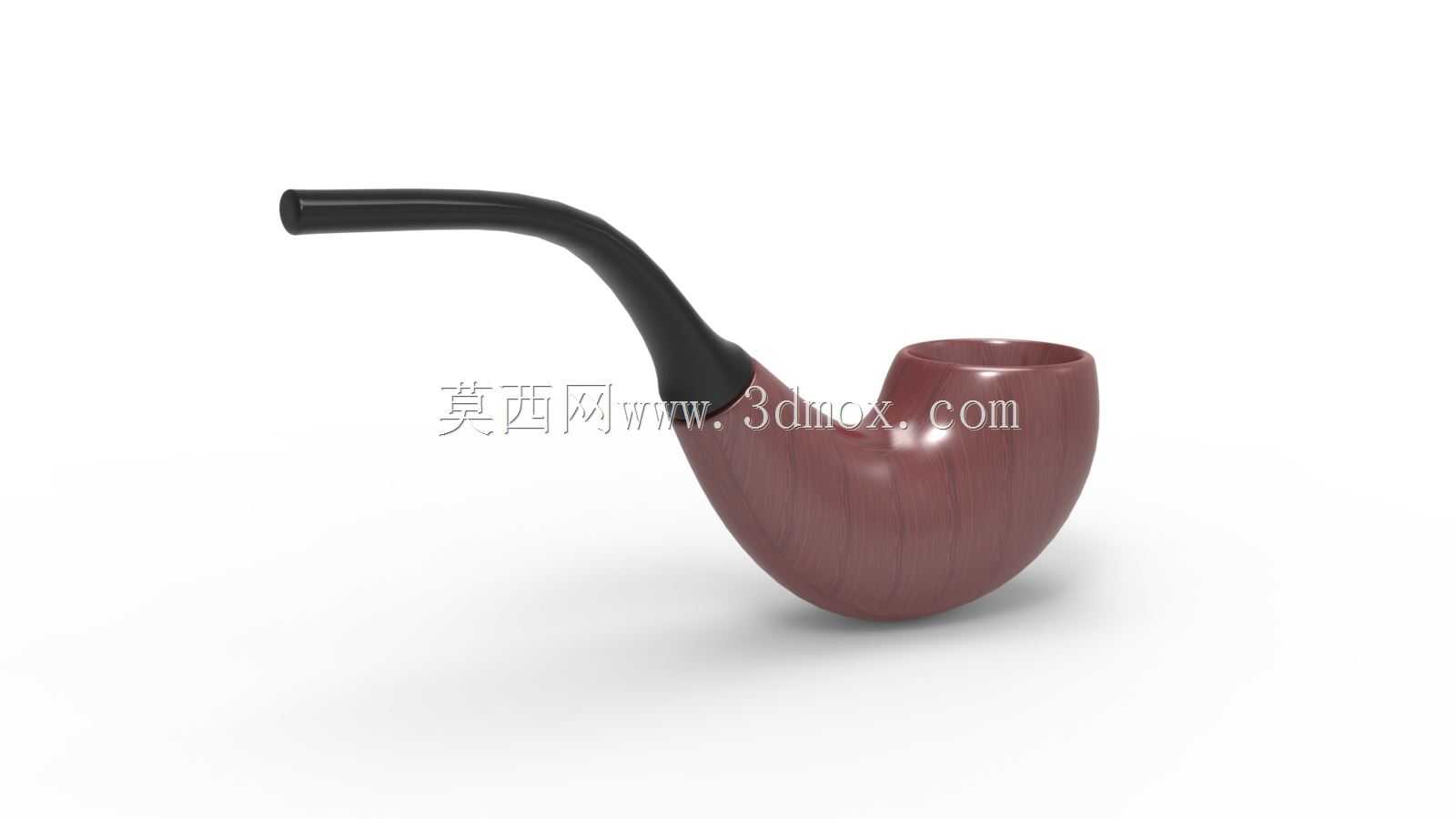

　　斗柄从斗钵侧上方斜向伸出，中心线采用连续空间曲线，而不是简单直线折弯。曲线前段较粗，和斗钵侧壁融合成顺滑马鞍面；后段逐渐变细，过渡到黑色咬嘴。这个区域是整个造型的难点，截面不能直接用单一圆扫掠，否则会在弯曲处产生褶皱或截面畸变。实际建模时可先搭建主控制线，再按多个位置布置截面轮廓，通过放样或边界曲面控制曲率，保证斗钵与斗柄相交处没有折痕。咬嘴部分采用扁弧截面，末端略微收窄并向下弯曲，贴合唇部含咬姿态；表面为高亮黑色材质，和红棕色斗身形成明确分界，分界处设置一圈细小台阶，既模拟真实榫接结构，也方便后期拆件渲染。

　　从使用场景看，这类物件属于传统烟具与工艺礼品范畴，常见于烟具陈列、文创产品设计、影视道具复原、复古场景搭建以及工业设计曲面教学。它不像管路阀门那样需要严格接口标准，但外形比例直接决定视觉真实度。斗钵直径、腔体深度、斗柄长度和咬嘴弯曲半径需要相互协调：斗钵过大会显得笨重，过小又失去经典烟斗的识别特征；弯柄角度过高会破坏收纳姿态，过低则影响咬嘴与斗钵之间的空间关系。建模时可将整体长度、斗钵高度和最大外径作为主尺寸，再依据中心线控制点调整姿态，使重心落在斗钵底部范围内。

　　结构表达上，外观模型可保留一体化实体，也可按斗钵、木质斗柄和硫化硬胶咬嘴拆成三个部件。若用于3D打印或数控加工演示，拆分面应放在斗柄与咬嘴交接的圆柱榫位，轴线与弯柄末端保持同轴，便于虚拟装配时插入定位。斗钵内腔不宜直接与外部曲面完全贴合，需按均匀抽壳思路留出壁厚；底部圆弧区域尤其要检查最小厚度，防止打印或加工时穿孔。咬嘴末端可做轻微圆角，避免尖锐边缘；斗钵口沿也应设置小倒角，使高光过渡自然。

　　渲染层面，斗身材质偏红棕木质，表面有细微纹理和半哑光反射，建模时不需要把每一条木纹都做成几何特征，可通过材质贴图表现；咬嘴为黑色光滑材质，反射更强，边缘高光能够清楚反映曲面质量。检查模型时，重点观察斗钵侧面与斗柄根部的斑马纹是否连续，弯柄上下两侧是否存在凹陷，斗钵内腔与外壁是否出现非均匀壁厚。对于结构设计从业者来说，这个案例的价值不在于运动机构，而在于掌握多截面曲面、空间中心线、实体抽壳、部件分界和人机姿态之间的平衡；把这些过渡关系处理到位后，再迁移到手柄、护罩、消费电子外壳等曲面产品上也会更加顺手。
