柔顺剂异形塑料包装瓶外观结构

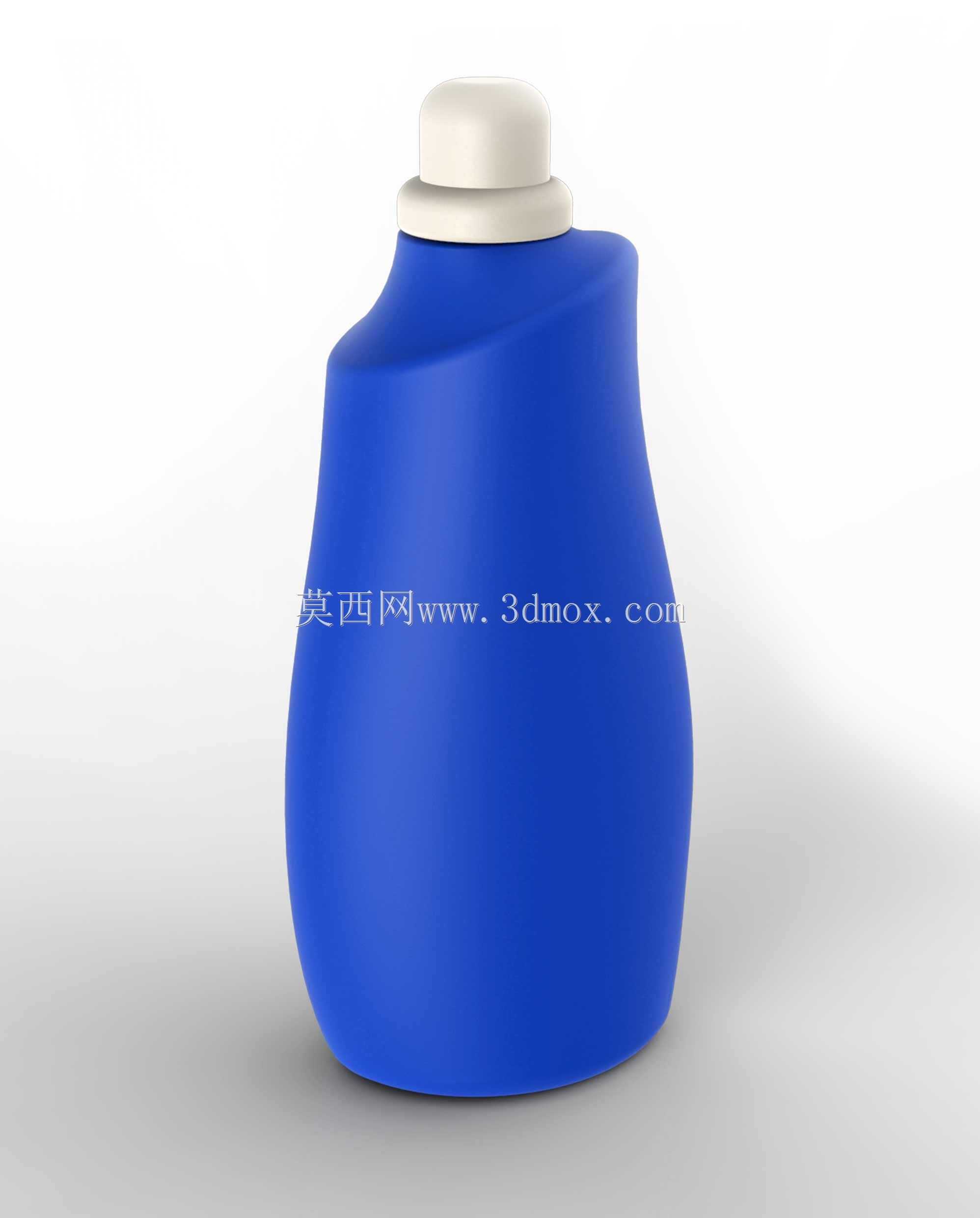

　　这款日化包装瓶的三维造型围绕大容量液体柔顺剂的零售陈列、家庭握持和自动化灌装场景展开。瓶身采用偏扁平的异形轮廓，正面展示面积充足，能够承载品牌色块、容量标识、装饰图案和货架识别信息；侧面厚度相对收敛，便于在洗衣机旁、置物架或超市层板上密集摆放。与规则圆柱瓶相比，该造型在正面视觉宽度和侧向占位之间做了平衡：宽面朝向消费者时识别度高，窄面朝向货架进深方向时又能减少单件产品的排列宽度。

　　瓶体上部设置带过渡圆角的短颈和白色旋盖，瓶口轴线与瓶身主体基本同心，便于灌装线对准、旋盖头夹持以及后续密封。颈部没有采用复杂外凸结构，而是通过肩部曲面自然收束，这样既降低吹塑成型时局部壁厚拉薄的风险，也让瓶盖与瓶肩之间保留足够的扳手空间。实际建模时，瓶口螺纹、盖体防滑棱、封盖端面和瓶口支撑环需要分别表达，因为这些区域直接影响旋合扭矩、密封衬垫压缩量以及高速线上的盖体定位。

　　瓶身中下部是主要储液腔，外观曲面从肩部向底部逐渐展开，在标签主视区形成较稳定的平面感。前侧大面并非简单直板，而是带有轻微弧面和侧向收腰，既增强瓶体在满液状态下的刚性，也改善用户单手抓取时的贴合度。对于两升级别的液体容器，完全平直的大壁面容易在灌装、堆码或温差变化时出现凹陷、鼓胀或标签翘边；通过控制曲面起伏、侧边圆角和加强过渡，可以在不明显增加克重的情况下提高侧壁抗变形能力。

　　底部采用可自立的宽支撑结构，外圈着地边需要保持连续和平整，内侧则可预留吹塑工艺常见的底凹区域。底足边界决定了瓶子在输送链板、灌装转盘和家庭台面上的稳定性，建模时应关注着地轮廓的最小外接矩形、底部圆角半径以及瓶身重心投影是否落在支撑面内。液体满载时重心偏下，但若底部支撑过窄，经过弯道输送或机械手转移时仍可能产生晃动，因此底足宽度与瓶身最大宽度之间需要保留合理比例。

　　握持区域集中在瓶身上半部和侧腰位置。该瓶没有单独外置把手，而是依靠瓶肩、侧曲面和瓶身厚度形成握持空间。这样的设计能减少零件数量，使外标签连续覆盖瓶身，也适合自动化吹塑和回收分类。结构处理上，侧边不能形成尖锐折线，否则既不利于料厚分布，也会在用户倾倒时造成局部压手；大圆角过渡可以分散应力，并让标签在曲面铺贴时减少褶皱。

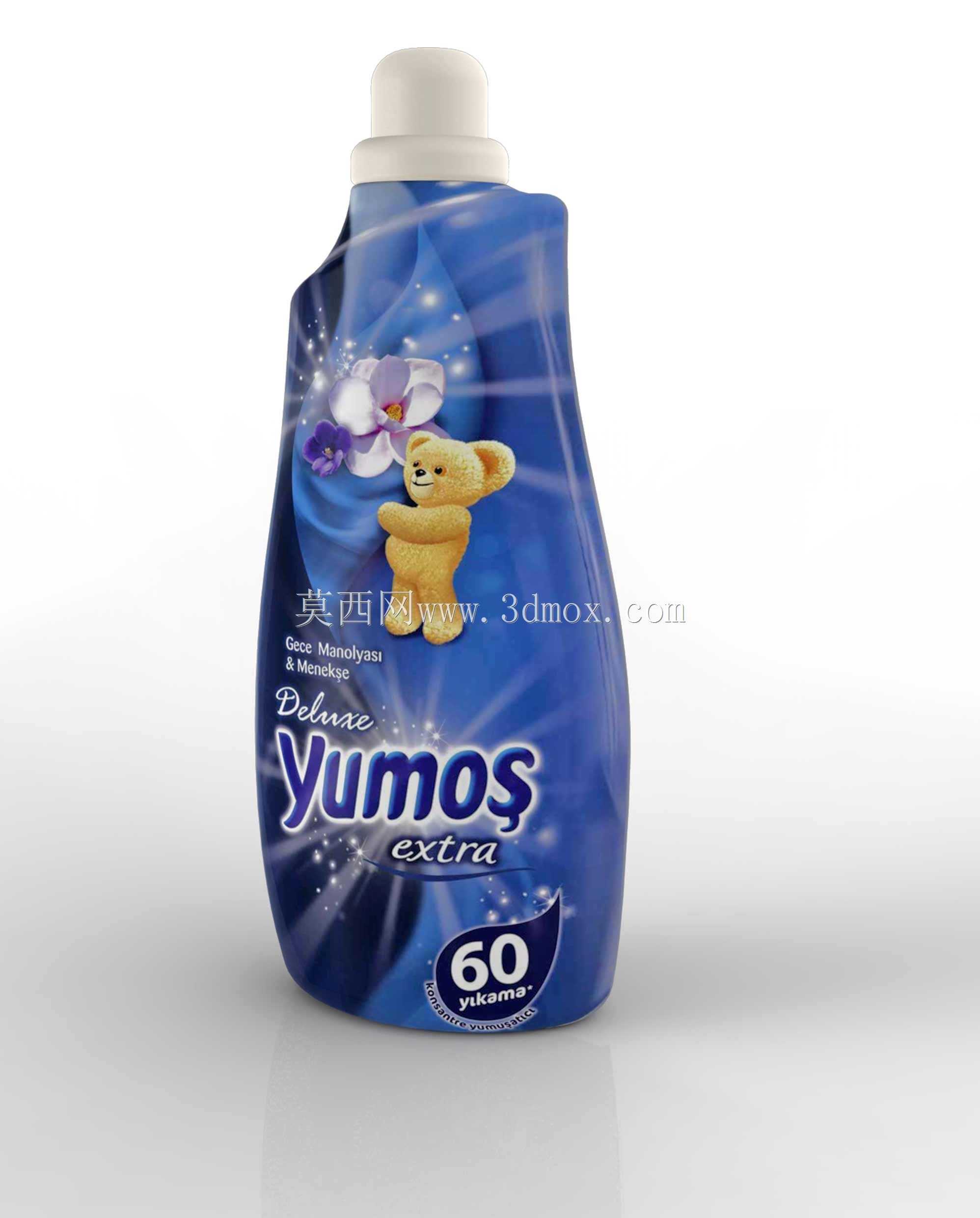

　　外观面的品牌贴图区域需要与几何曲面同步考虑。正面主视觉位于瓶身最宽、最平整的区域，容量标识布置在下部视线容易到达的位置，肩部和瓶盖则承担颜色对比与货架轮廓识别。对于结构设计人员来说，贴图不能只作为平面图片处理，还要检查图案在弧面上的拉伸、侧边包绕范围以及缩缝位置。若采用模内贴标，标签边界应避开剧烈折角；若采用外周收缩膜，则需要预留膜面收缩后的变形余量。

　　吹塑壁厚是这类容器的核心问题。瓶口、把手过渡区、底部夹坯区和肩部拉伸区的料厚分布并不均匀，三维模型应保留合理的拔模斜度和圆角，避免出现深度侧向倒扣。瓶盖作为独立装配件，需要与瓶口形成清晰的装配关系：盖体外径不能明显侵入瓶肩轮廓，旋盖后下端面与瓶肩之间应留有安全间隙，防止运输振动时发生摩擦或干涉。

　　在产线适配方面，瓶体外形要兼顾星轮卡位、导轨夹持、贴标机压板和喷码区域。前后宽面适合贴标与视觉检测，两侧较平滑的弧面可被输送导轨轻触导向，瓶颈则用于旋盖和头部位姿约束。建模评审时，可沿着灌装、旋盖、贴标、装箱四个工位逐段检查外轮廓，确认没有易导致卡瓶的突变台阶，也没有让标签传感器失去稳定参考面的过度曲面。

　　整体来看，该模型不仅是一个外观展示件，也包含了日化液体包装从容量承载、货架陈列、人机握持到产线输送的多方面约束。几何上以流畅曲面和自立底形为基础，结构上强调瓶口装配、壁厚过渡、支撑稳定和标签贴合，适合用于包装结构方案评审、吹塑件造型验证以及自动化生产线夹持边界分析。
