双座电动竞技车模块化承载车架

　　这套车架结构面向低能耗电动竞技车辆开发，核心服务于生态马拉松类长距离节能赛事与高校能效挑战项目，整体采用外露管架式承载方案，没有沿用传统乘用车的封闭承载式车身思路，而是把乘员承载、动力安装、行走系统连接、防护边界全部整合在空间桁架结构中，让每一段管材都直接参与受力，在控制整备质量的前提下保证扭转刚度。

　　从实际使用场景来看，这类车架多用于单人或双人低速电动原型车的试制阶段：赛事队伍需要在有限的整车重量配额内，同时布置两名乘员的乘坐空间、电池组安装位、轮毂转向连接点以及后部动力模块，常规钣金车身开发周期长、改型成本高，而管架模块化结构可以在验证过程中快速调整局部节点——比如更换不同轮距的行走总成时，只需重新设计前后端的连接支耳，主乘坐舱的桁架单元不需要整体改动。

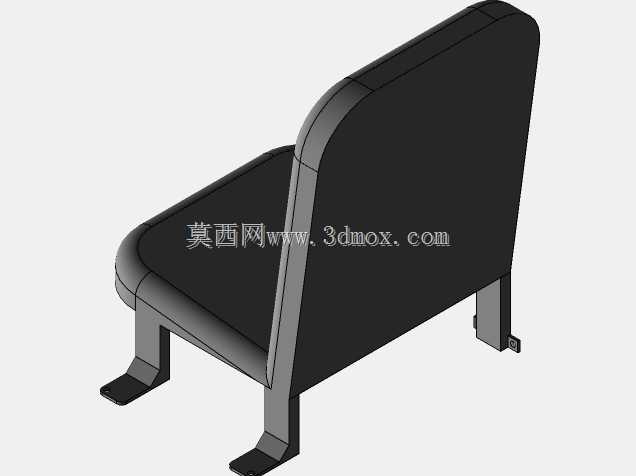

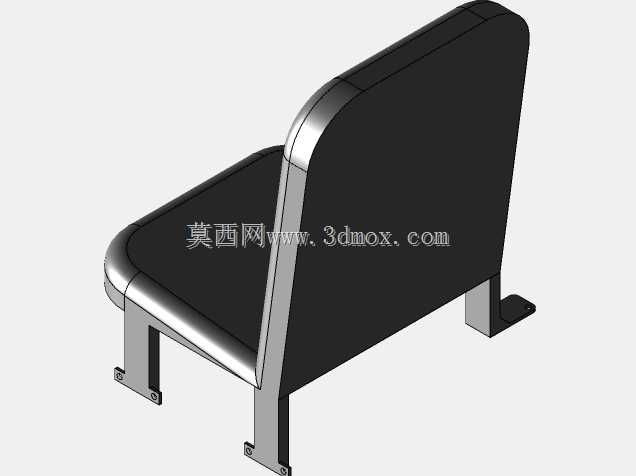

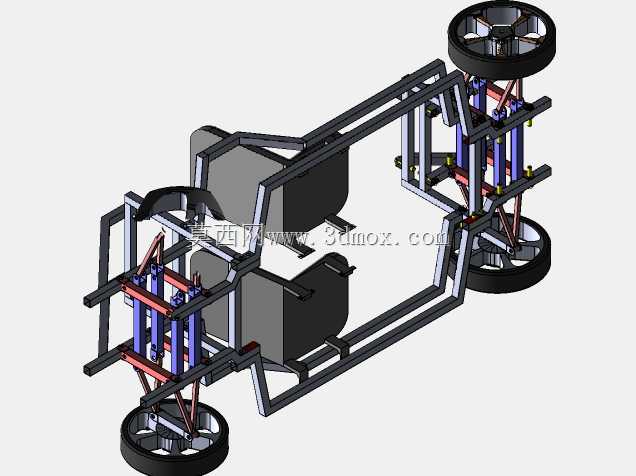

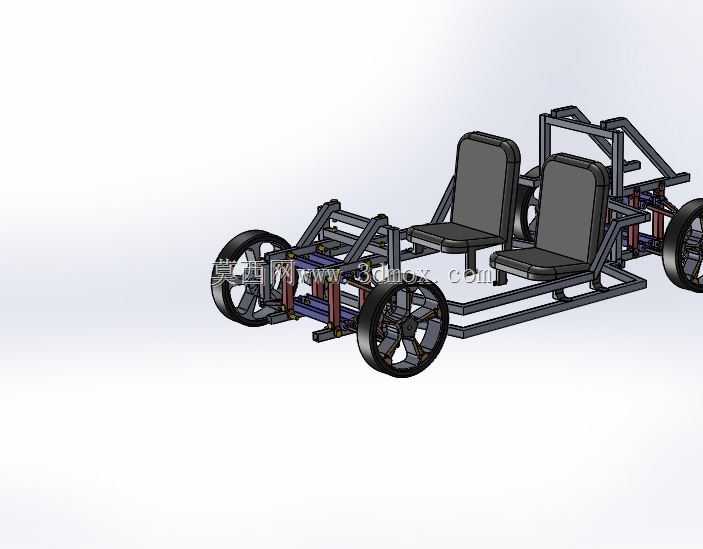

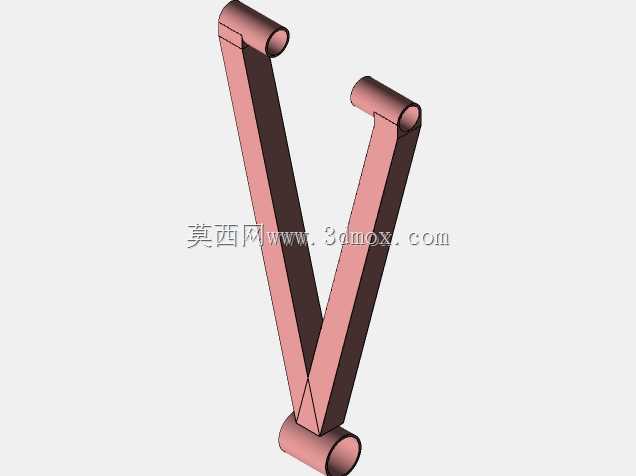

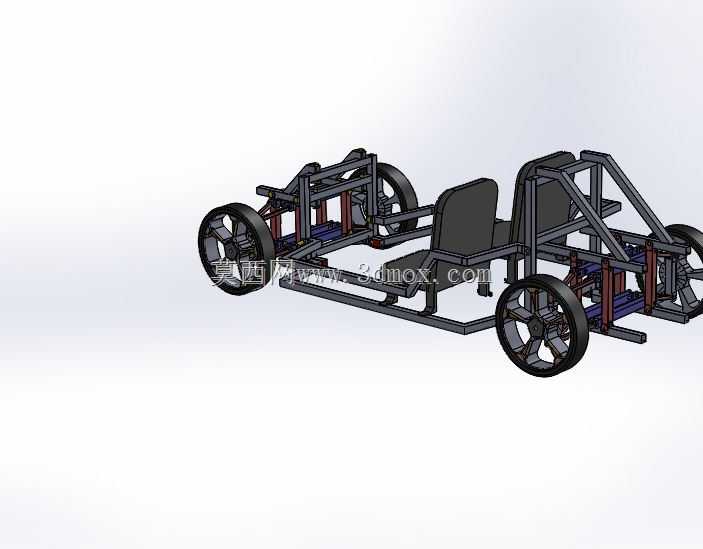

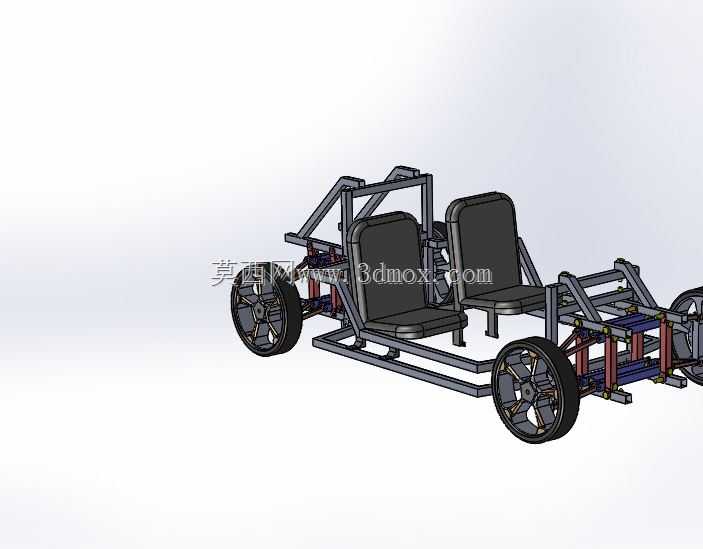

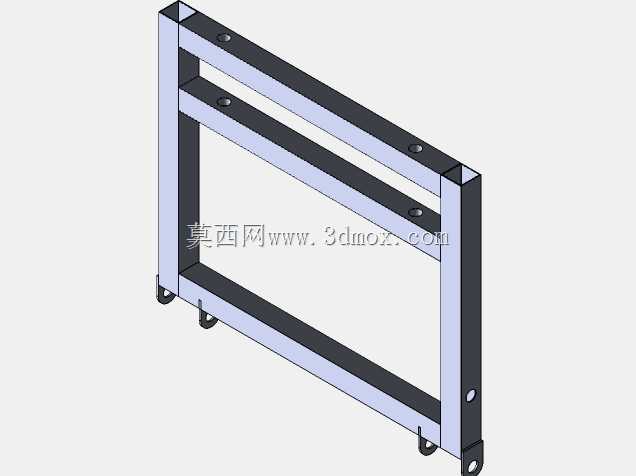

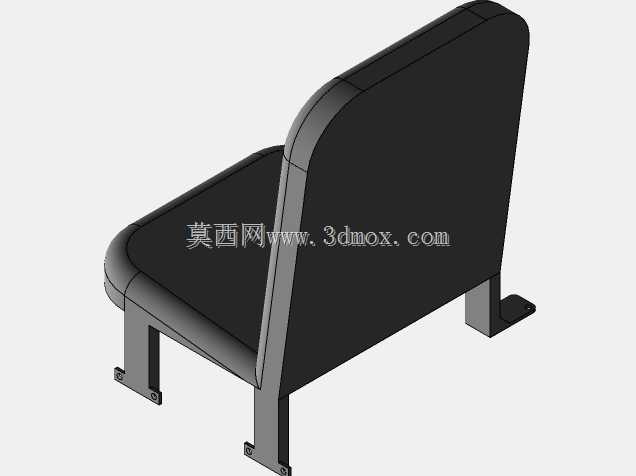

　　结构布局上，车架中部为双座并排乘坐区，两张座椅的安装基座直接焊接在主纵梁与横向加强管组成的网格上，座椅下方预留了平整的安装平面，既可以固定轻量化竞赛座椅，也能根据配重需求调整电池包的摆放位置；乘员舱四周的侧围管材形成连续的环形防护结构，侧面碰撞时冲击力可以沿着侧梁分散到前后主纵梁，不会直接侵入乘员生存空间。车架前部延伸出转向机构与前悬的安装塔架，预留了转向机固定孔位、下摆臂连接支点以及减震器上安装点，前端横梁同时承担前防撞缓冲件的安装基准；后部框架则为驱动电机、减速机构以及后悬连杆提供多层安装面，左右两侧的支耳位置对称布置，方便匹配独立后悬或者整体桥方案。

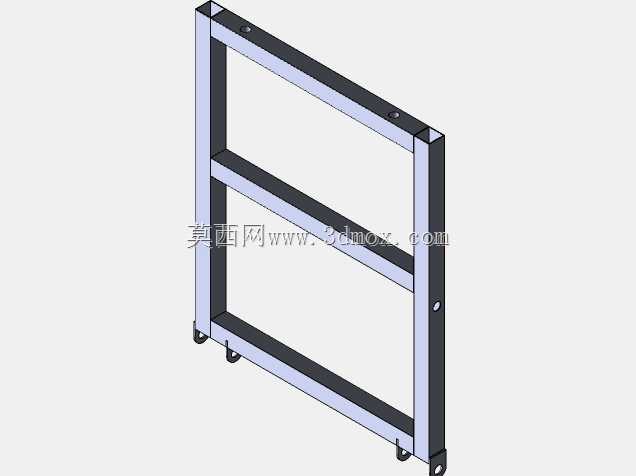

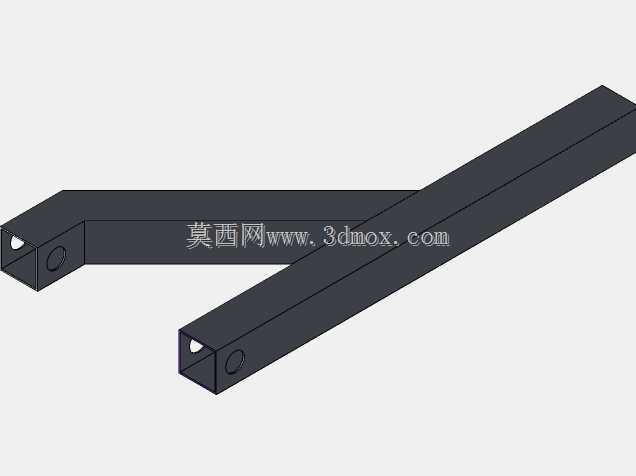

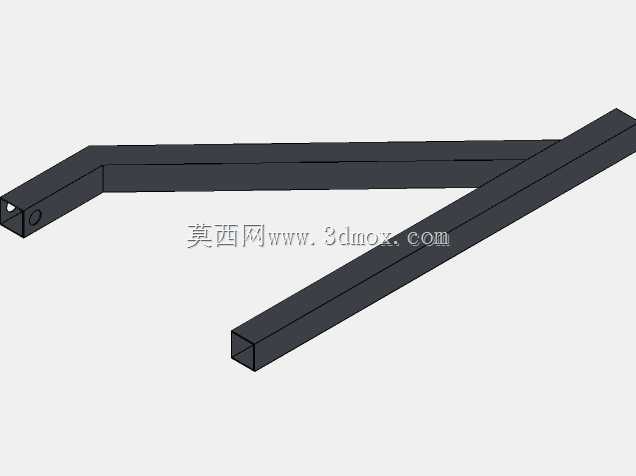

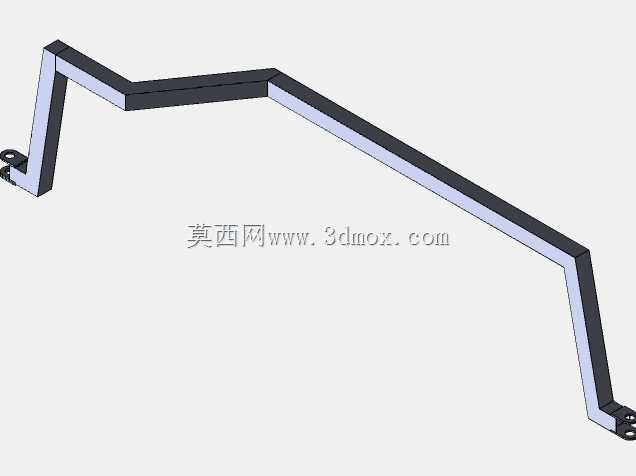

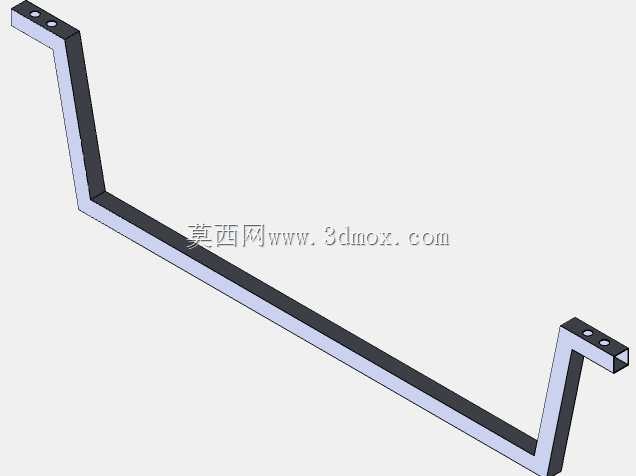

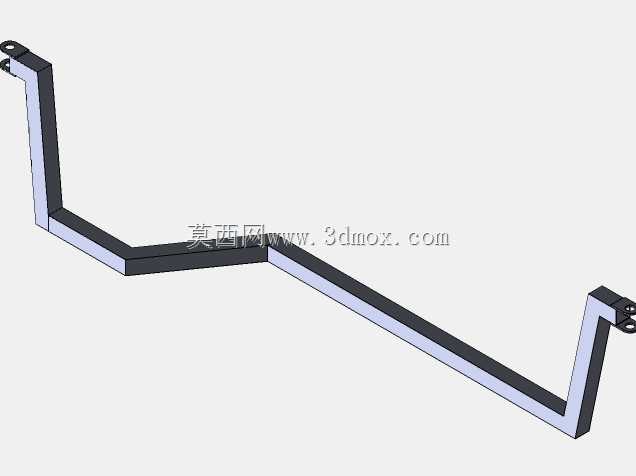

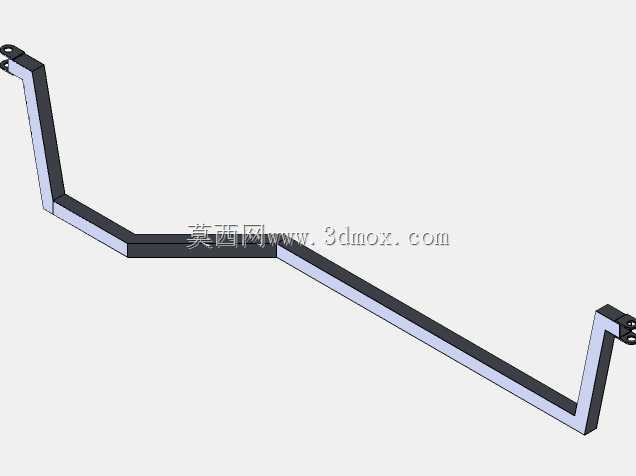

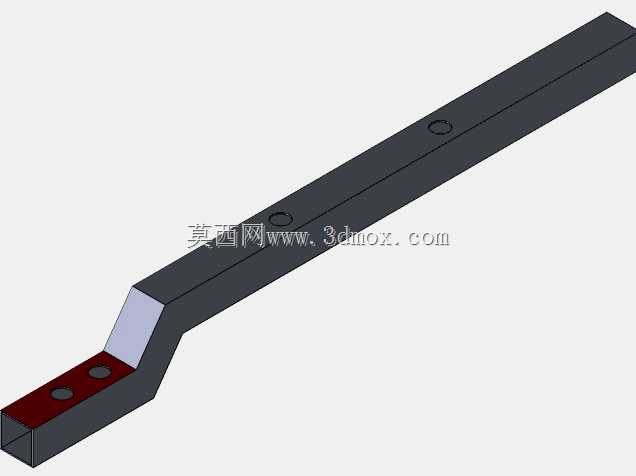

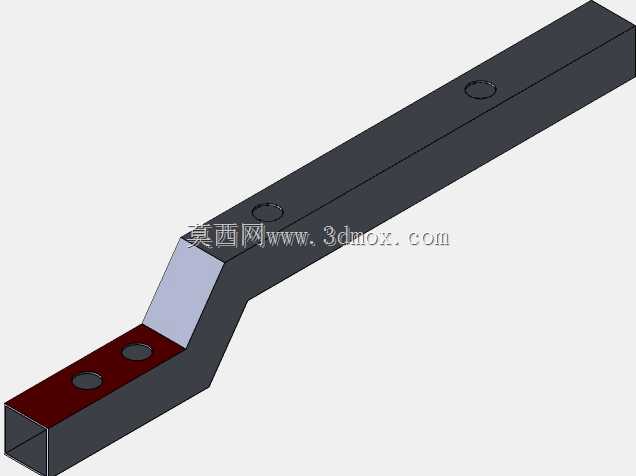

　　设计思路上全程围绕“模块化拆分”展开：整个车架可以划分为前悬安装段、乘员舱主段、后动力段三个独立单元，各段之间通过法兰盘或者套管插接的方式连接，运输时可以分段拆解，试制阶段如果需要调整轴距，只需更换中间连接段的管材长度，前后两个功能段的设计可以完全复用。管材的选型优先采用薄壁高强度合金钢管，主受力纵梁使用大口径圆管，横向支撑与斜撑采用稍小口径的管材，通过三角形桁架布局抵消行驶中的扭转力矩，在三维建模过程中所有管材的相交节点都做了相贯线处理，焊接位置预留了足够的贴合面，避免出现线接触导致的焊接强度不足问题。

　　安装边界方面，车架整体宽度匹配双座乘员的肩宽需求，两侧轮距安装点向外延伸至轮胎内侧，预留了转向轮的跳动间隙与转向角空间；车架底部的离地高度按照竞技场地的平整路面设定，主纵梁下平面避开了电池包的最低位置，防止过起伏路面时磕碰核心部件；座椅安装点的高度经过人机工程校核，乘员乘坐后臀部与脚跟的高度差符合长时间驾驶的姿态要求，方向盘安装立柱在前舱框架上预留了可调位置，能够适配不同身高的驾驶者。

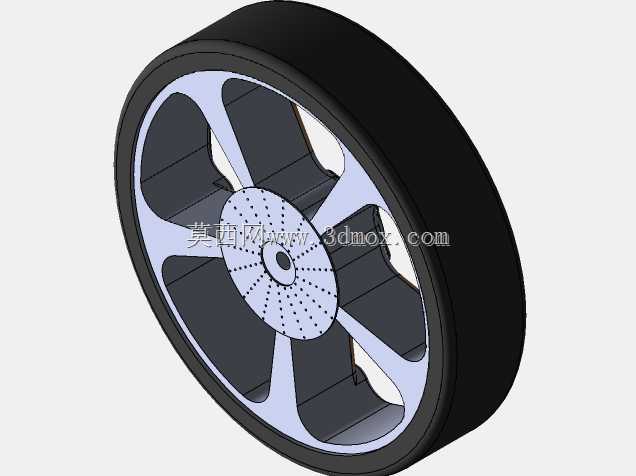

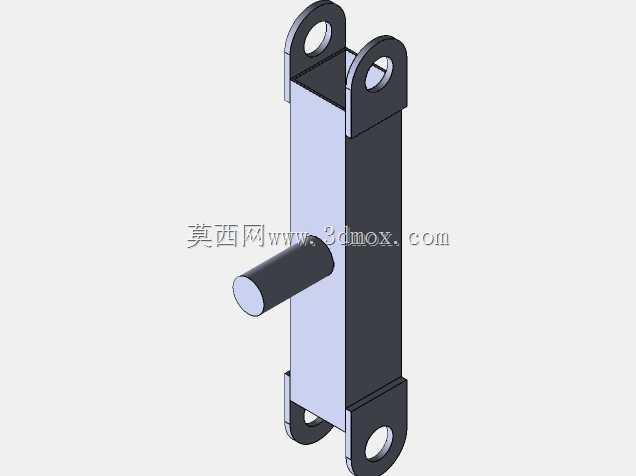

　　行走系统的连接节点做了通用化设计，轮边的安装法兰可以匹配多款轻量化竞技轮毂，制动卡钳的安装支耳与悬架构件同步建模，避免后期装配出现干涉。车架上还预留了多处线束固定孔与车身覆盖件的安装支架，后期加装轻量化外壳时不需要在主受力管上额外钻孔，所有附加安装点都焊接在非主受力的支管上，不会破坏桁架的整体受力路径。

　　在工程验证层面，这套结构的三维模型完整还原了每一处焊接节点的相对位置，设计人员可以直接在模型中完成整车配重仿真：把电池、电机、乘员的重量赋值到对应安装位置，即可核算前后轴荷分布，调整后部模块的前后位置就能快速改变轴荷比例，满足不同赛事对驱动轮抓地力的要求。不同于一次性成型的定制车架，模块化的分段设计让后续衍生车型开发效率大幅提升，无论是改成单座长续航版本，还是加宽轮距改成场地竞速版本，都能在现有核心舱体的基础上快速拓展。
