小型龙门式三轴数控雕刻机结构

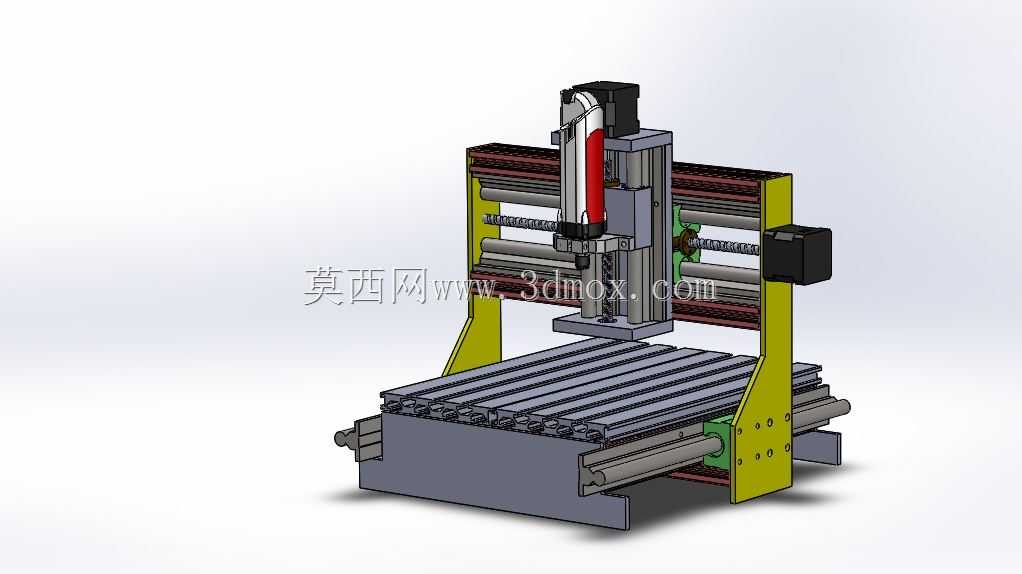

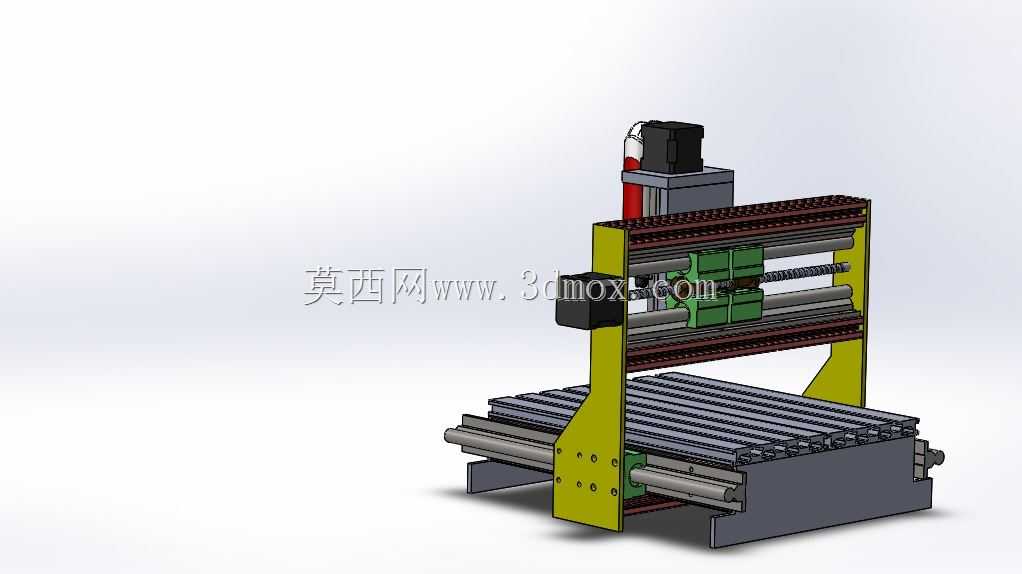

　　该三维结构呈现的是一台小型龙门式三轴数控雕刻机，整体采用床身固定、龙门跨置、主轴沿横梁移动的布局，适用于教学实验、小型模具加工、木工浮雕、软金属铣削、亚克力切割以及电子产品治具制作等场景。设备以桌面级加工需求为出发点，在保证刚性的同时控制占地尺寸，能够放置于普通车间工作台或实验室内使用。

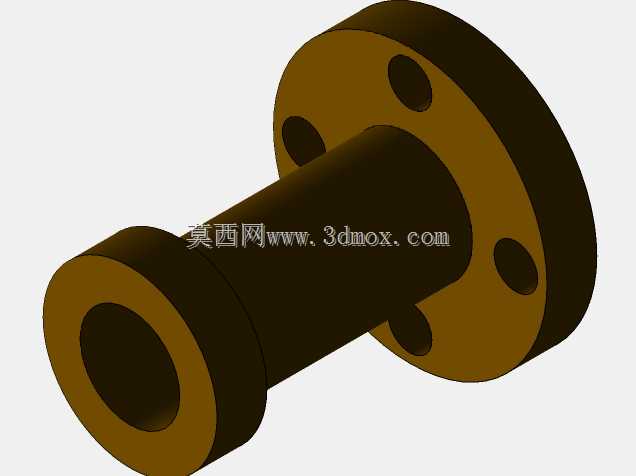

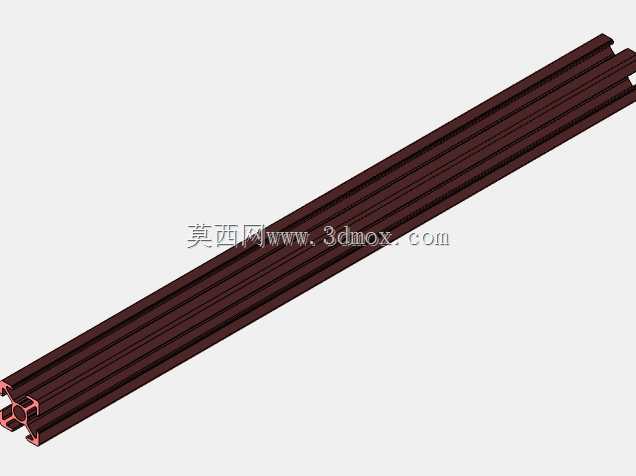

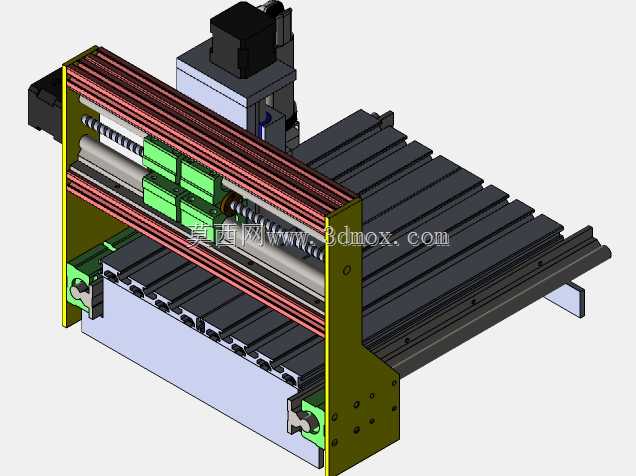

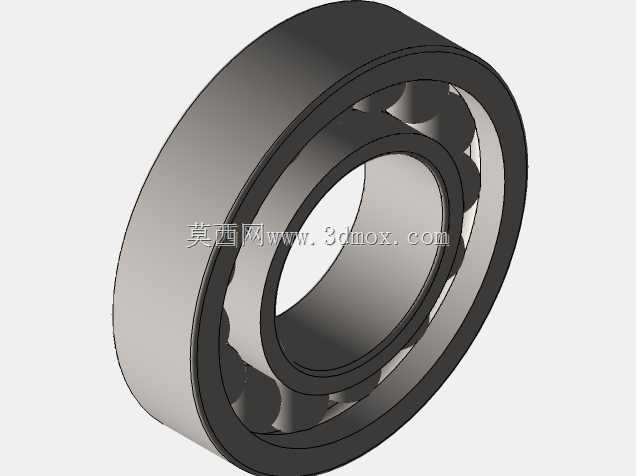

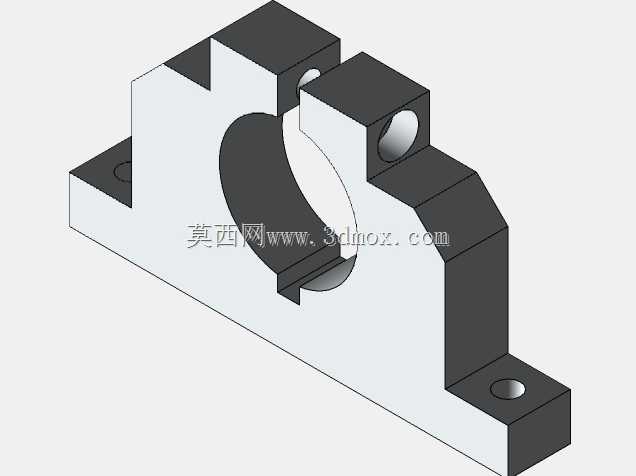

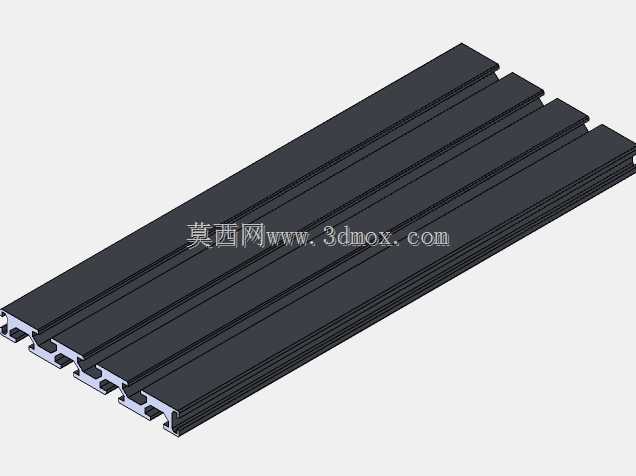

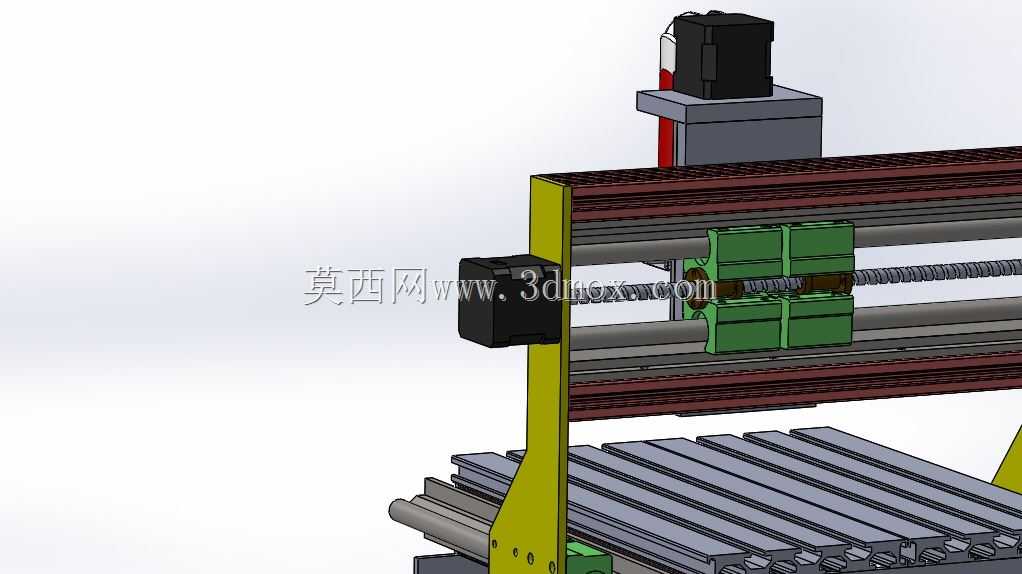

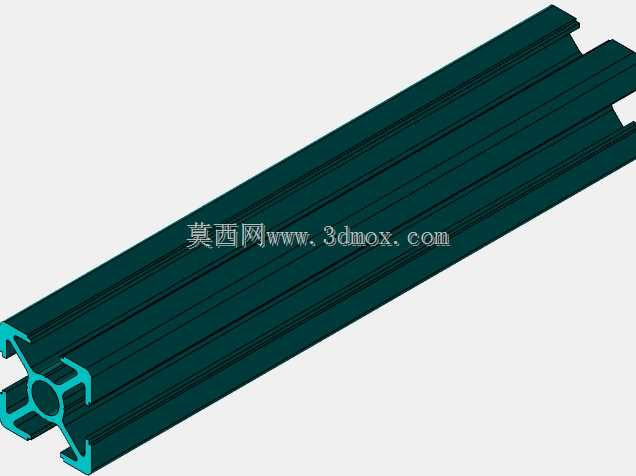

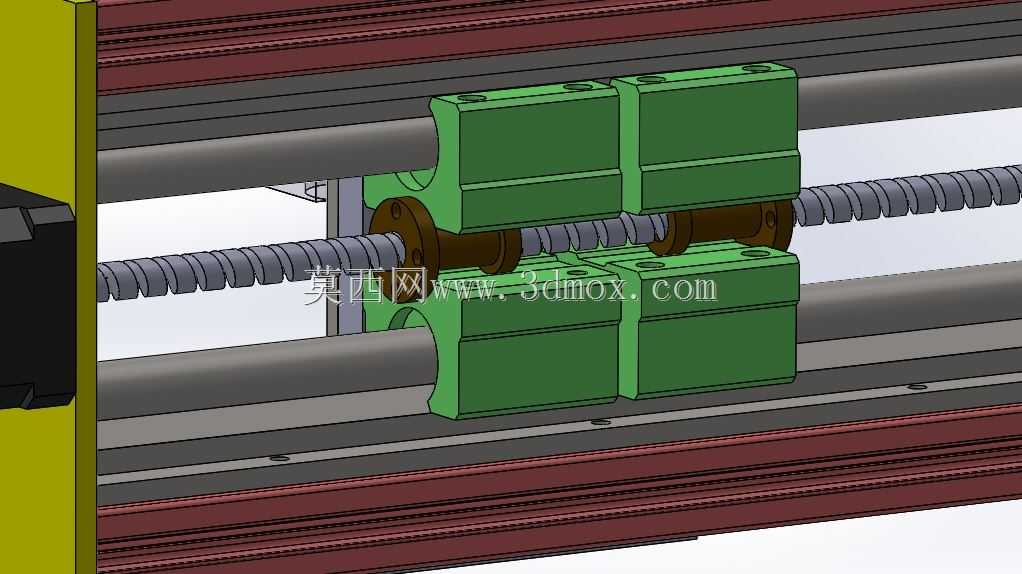

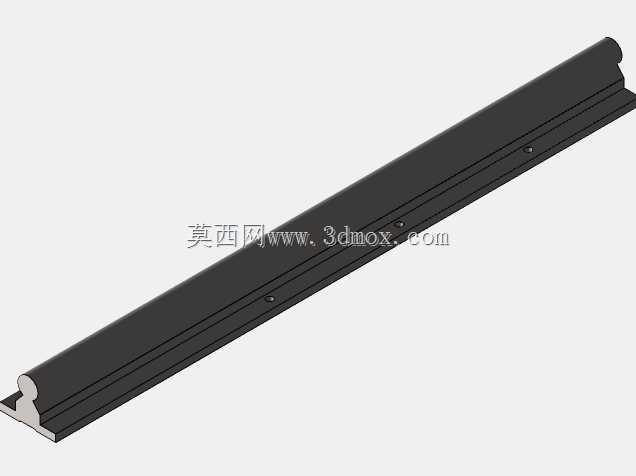

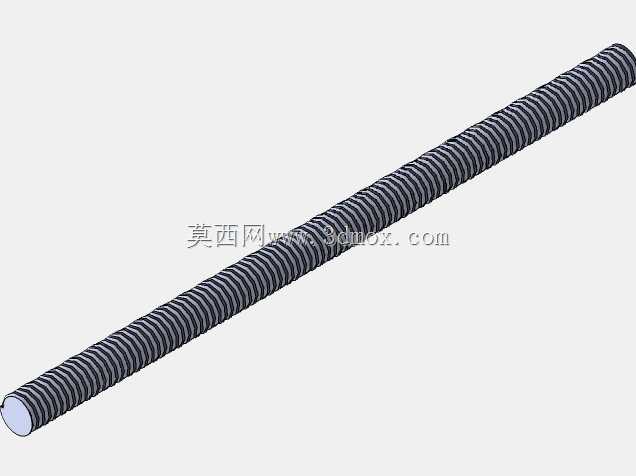

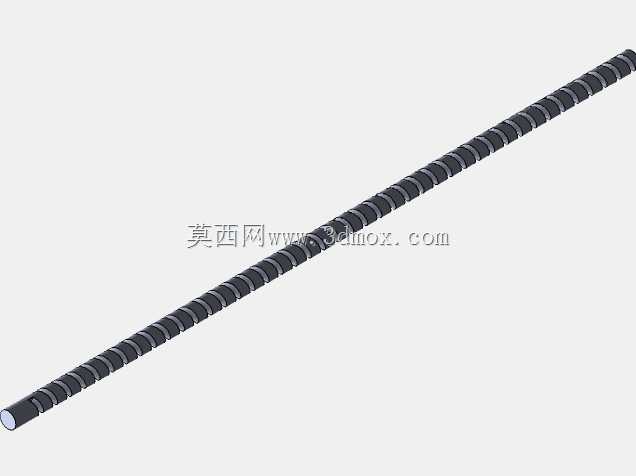

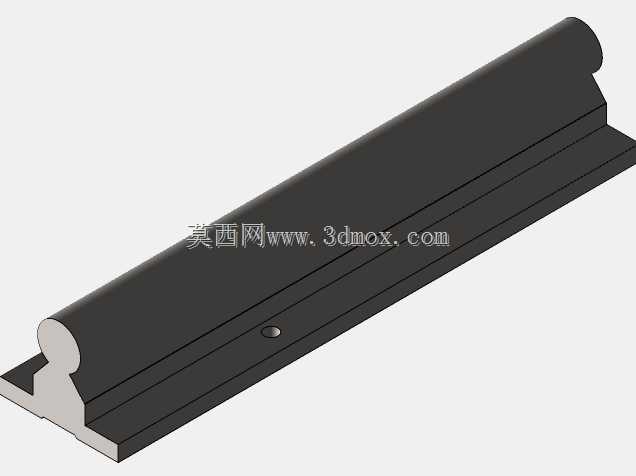

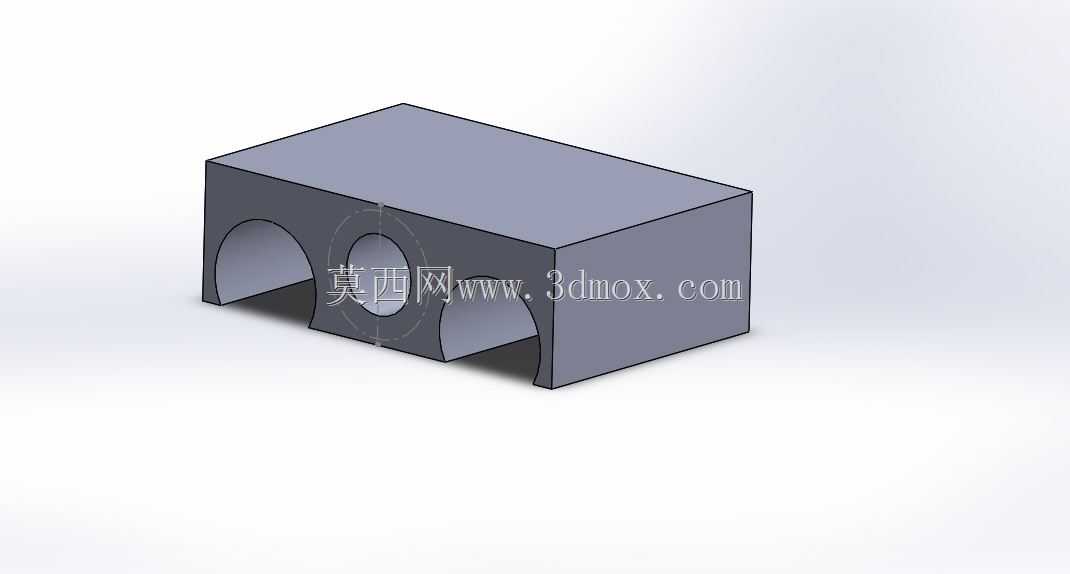

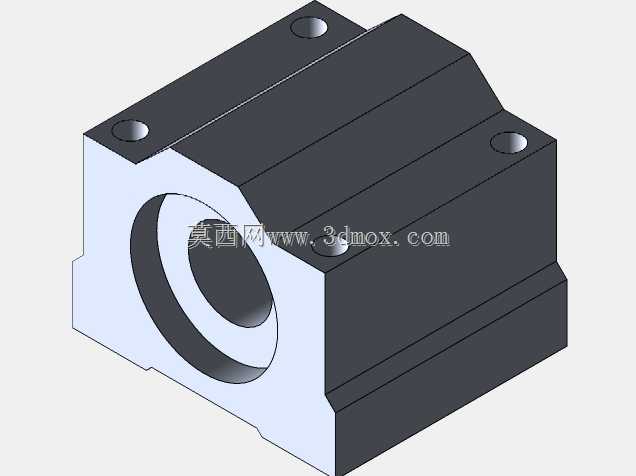

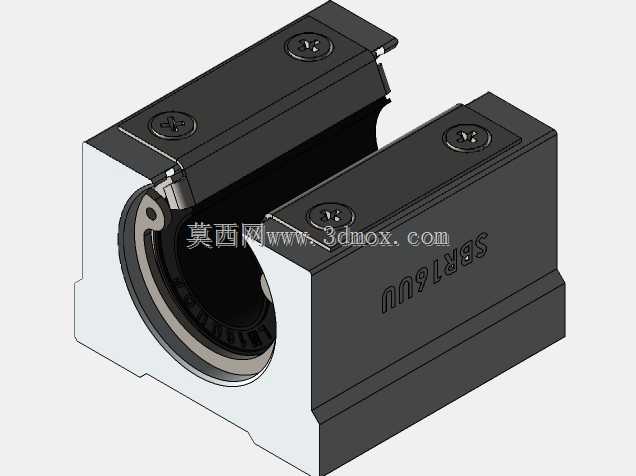

　　从结构组成看，下部为焊接或型材组合式床身，台面布置多条平行T型槽，用于装夹工件、压板、平口钳或简易夹具。床身内部承担整机基础载荷，两侧立柱支撑横梁，形成稳定的门式框架。X向传动沿床身长度方向布置，Y向传动集成于横梁或滑座部位，Z向则通过垂直滑板带动主轴单元上下进给。三个方向均可见直线导轨、丝杠、轴承座及驱动电机安装位，传动路线清晰，便于在结构设计阶段校核行程、干涉和维护空间。

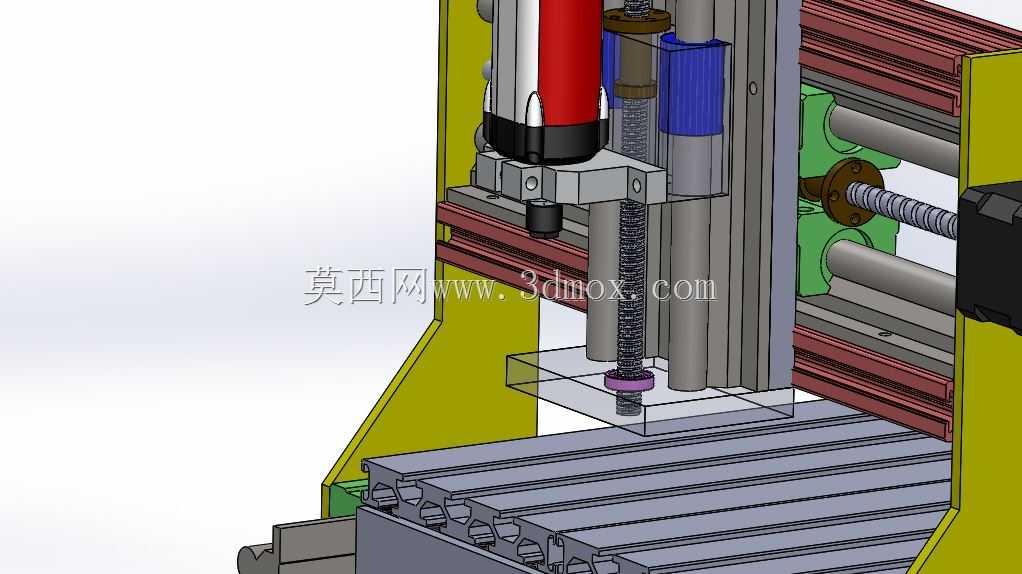

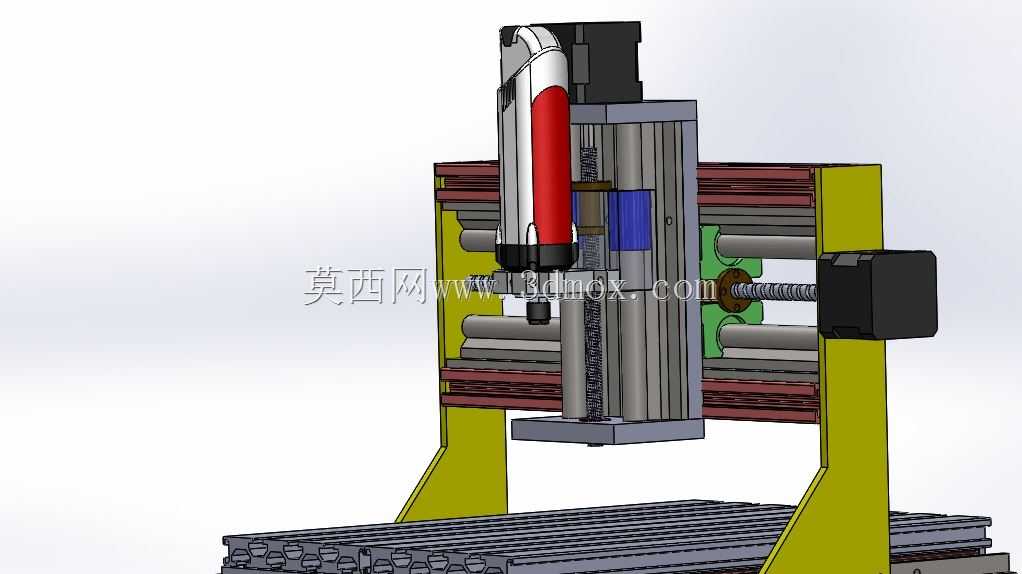

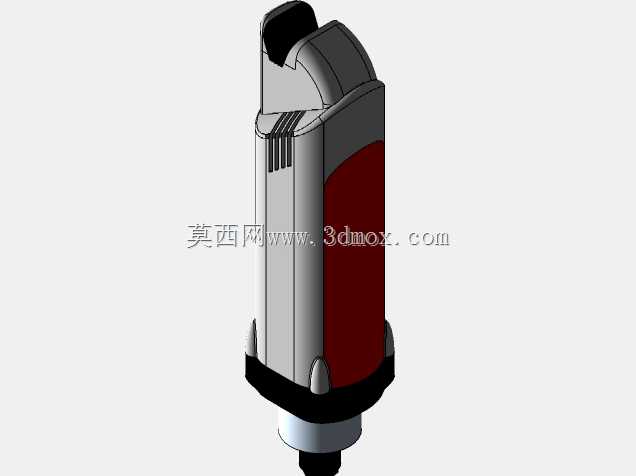

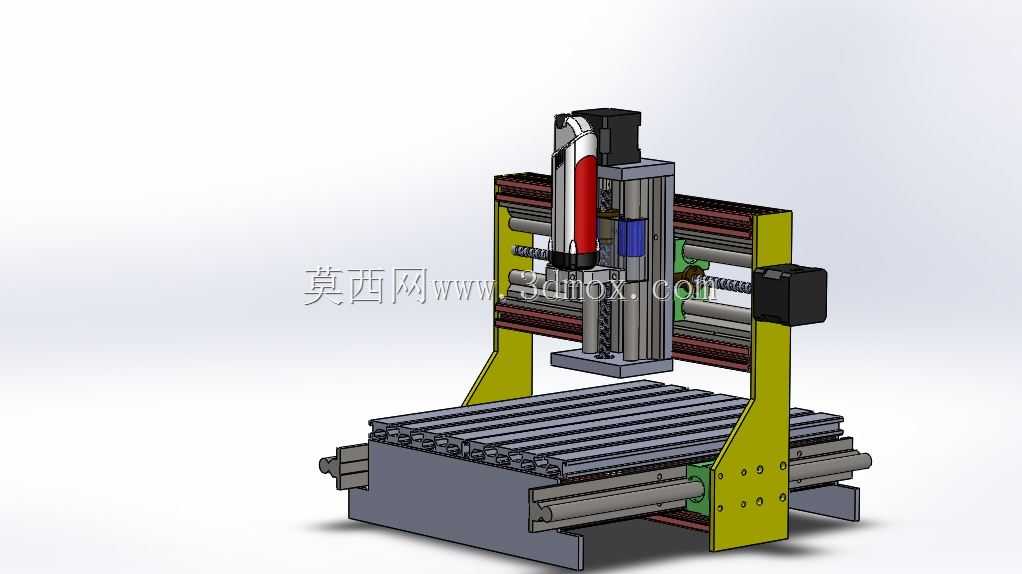

　　主轴部分采用立式安装方式，主轴电机通过夹具固定在Z向滑台上，下端可安装夹头、铣刀或雕刻刀。加工时，工件固定于工作台，控制系统根据G代码驱动三轴联动，完成轮廓铣削、开槽、钻孔、浮雕和轻切削任务。对于木材、塑料、铝件、铜件等低中载荷材料，这种结构能够提供较好的表面质量；若用于钢件，则需要降低切削参数并加强床身、导轨和丝杠规格。

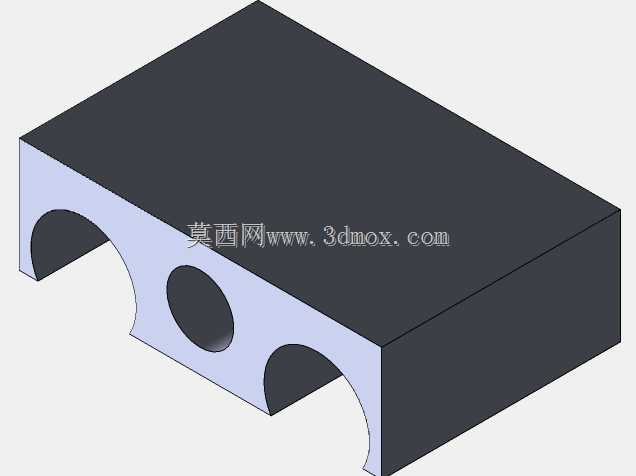

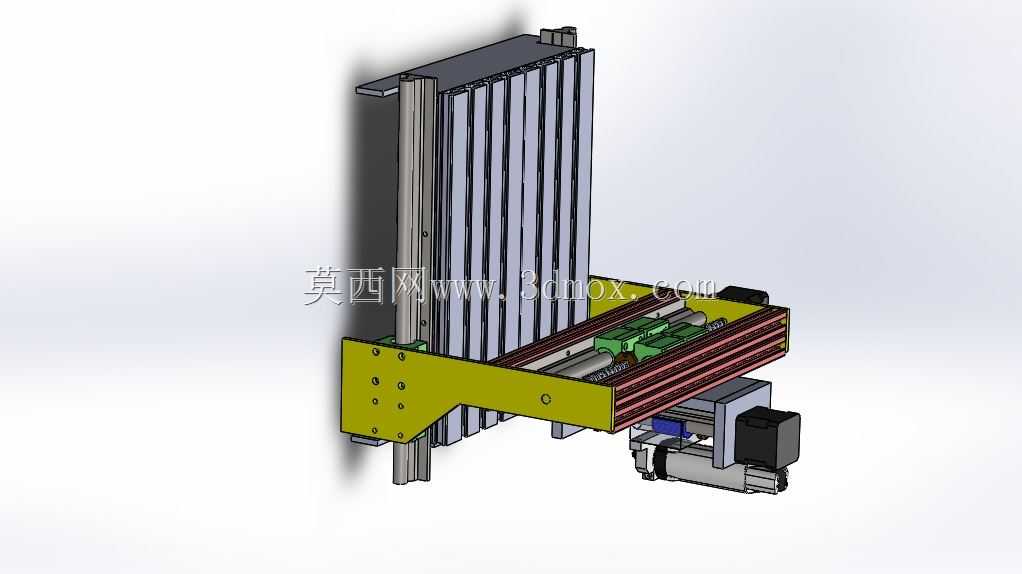

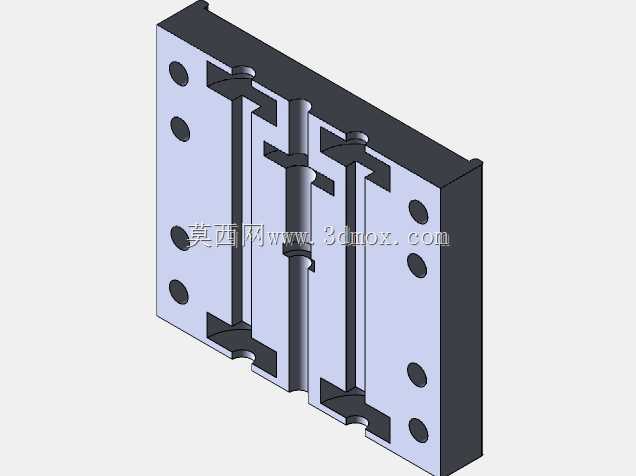

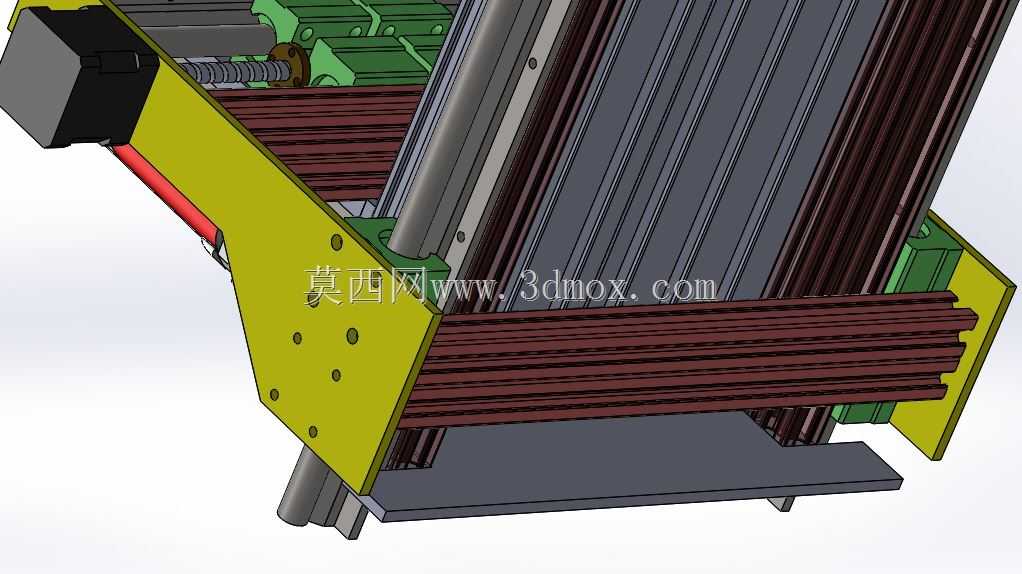

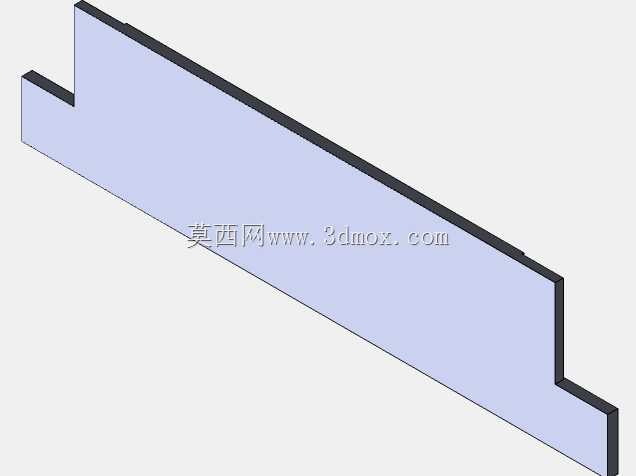

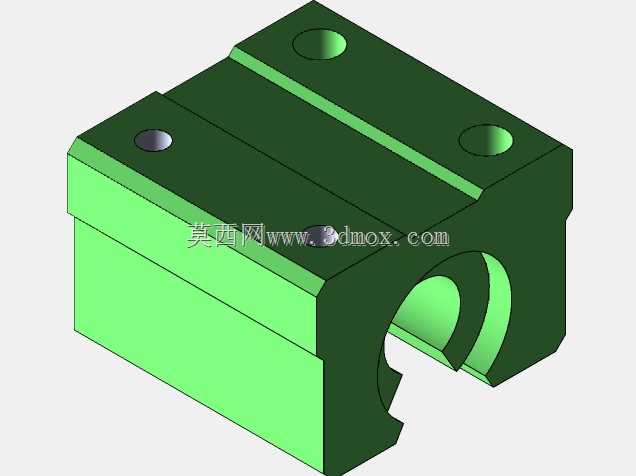

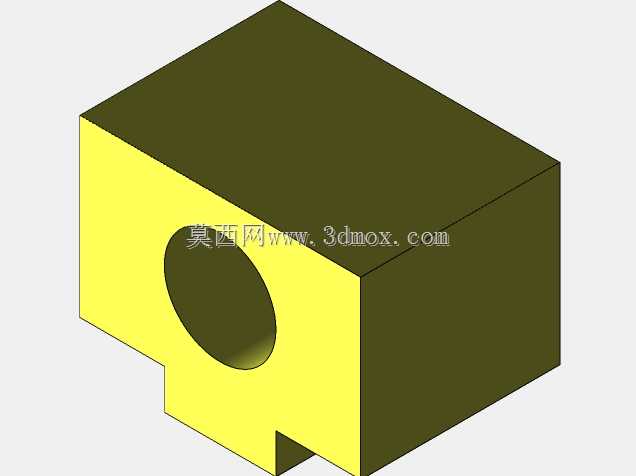

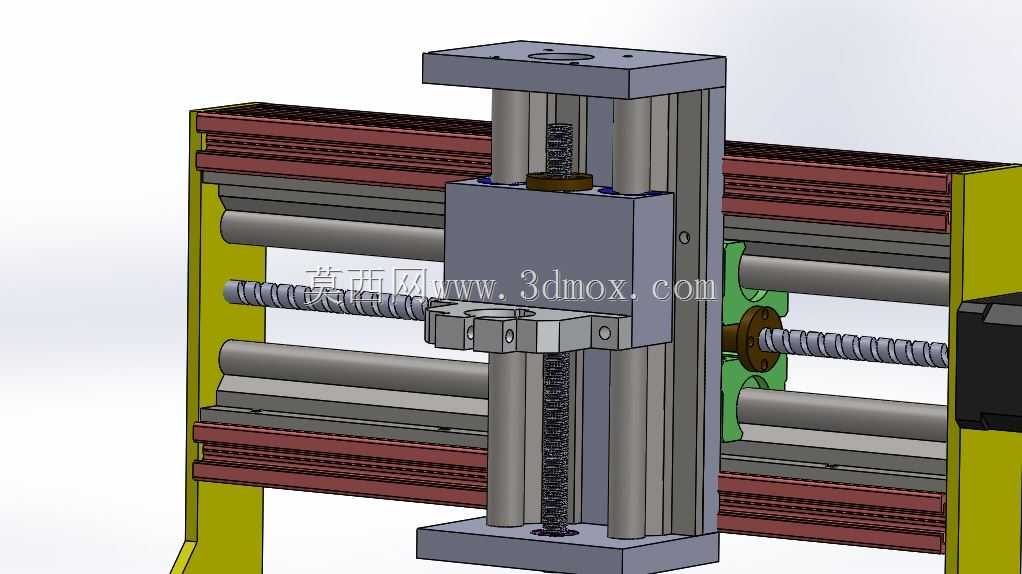

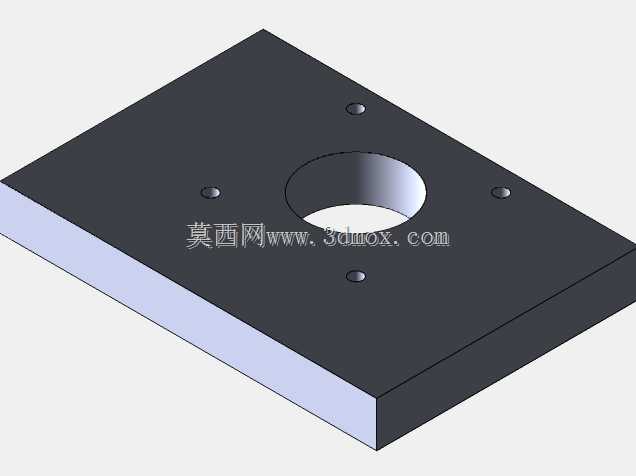

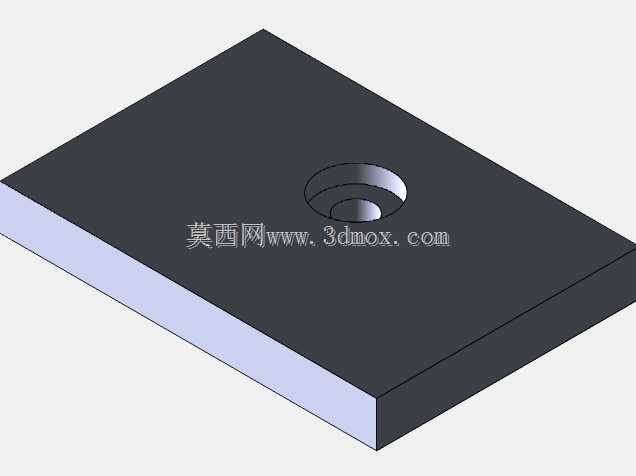

　　设计思路上，该机型强调模块化与可装配性。左右立柱、横梁、工作台、导轨滑块、丝杠螺母座和电机座均以独立部件表达，方便工程师在三维环境中检查螺栓连接、电机避让、拖链走向以及防护罩安装位置。龙门两侧的支撑件采用较高腹板形态，以减小横梁受切削力时的俯仰变形；工作台下方保留丝杠和导轨安装空间，使进给部件处于易调整、易润滑的位置。Z轴滑板靠近主轴中心布置，有利于缩短刀具受力点到导向件的距离，提高悬臂状态下的刚度。

　　外形边界方面，这类桌面数控雕刻机通常需要在设备四周预留操作和维护距离。长宽方向应重点核对龙门跨距、工作台有效装夹范围以及X向极限位置；高度方向则要考虑Z轴抬起后的主轴顶端、电机、拖链和线缆弯曲半径。安装时不仅要关注设备本体占地，还应在前方预留上下料空间，在后方或侧方预留电控柜、吸尘管、冷却管和线缆走线位置。工作台面需保持水平，床身支撑点应避免悬空，否则高速进给或铣削时容易产生振动。

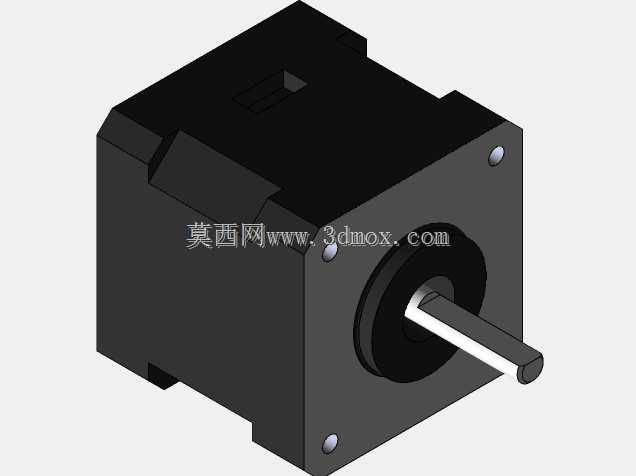

　　从选型角度看，该结构适合进一步细化导轨规格、丝杠导程、伺服或步进电机扭矩、主轴功率以及除尘冷却方案。三维模型中各运动副关系明确，可用于开展行程仿真、干涉检查、钣金外罩设计和关键件有限元分析。对设备开发者而言，龙门架的抗弯刚度、丝杠的支承方式、主轴夹具的同轴度以及工作台T型槽间距，都是影响最终加工精度和稳定性的重点。

　　在实际应用中，此类设备常配合吸尘装置处理木屑和塑料碎屑，加工铝件时则可增加微量润滑或冷却系统。控制系统、驱动器和主轴变频器一般布置在独立电控箱内，机身侧方需要预留电缆接口。模型所体现的开放式结构也便于增加防护罩、安全门、对刀仪、冷却管路和集尘接口，从而由基础样机扩展为更完整的小型数控加工单元。
