复古上单翼遥控航模骨架结构设计

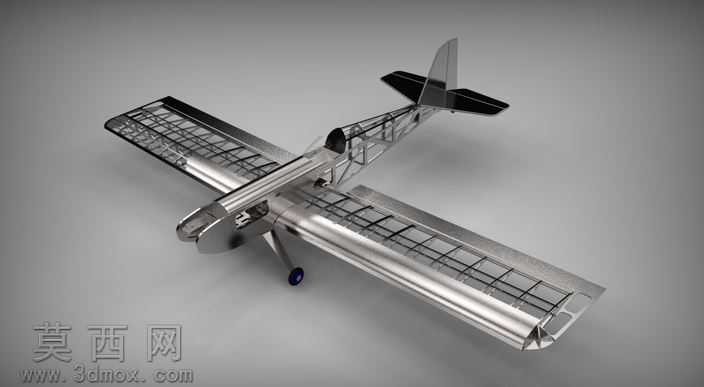

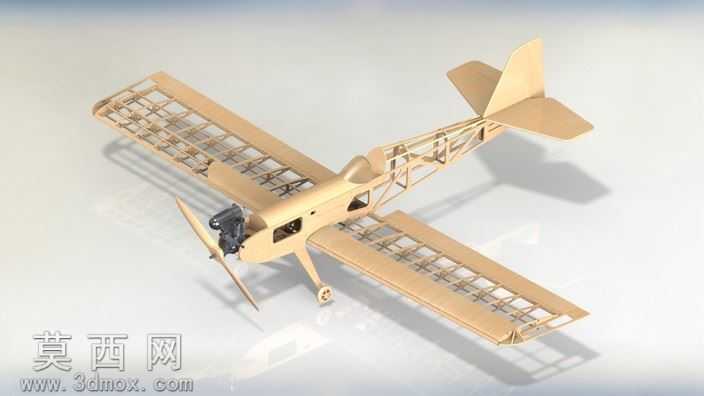

本作品为上单翼布局的遥控航模三维设计，建模阶段围绕轻量航模的真实结构逻辑展开，首先以真实轻型飞机的比例为参考，确定整机的长宽高、翼展、尾翼尺寸等核心参数，保证模型外观符合常规航模的气动布局比例。建模过程中优先搭建机身的纵向主梁结构，沿机身轴线方向布置主承力梁，再依次添加横向隔框，将机身分割为机头动力舱、中部设备舱、尾部尾撑段三个功能区域，每个隔框的尺寸根据机身的流线型轮廓逐步收窄，保证机身侧面线条流畅顺滑，没有突兀的折角。机翼部分采用经典的上单翼双翼梁结构，前后两根主翼梁贯穿机翼根部至翼尖，翼梁之间布置密集的翼肋，翼肋的翼型截面选用适合低速飞行的平凸翼型，每一片翼肋都按照翼型坐标精准建模，保证机翼组装后可以获得均匀的气动曲面，机翼前缘额外添加了弧形前缘蒙皮基底结构，后缘则预留了副翼的安装铰接位，还原真实航模的操纵面结构。尾翼部分分为水平尾翼与垂直尾翼，同样采用梁肋组合的骨架结构，水平尾翼预留升降舵铰接位，垂直尾翼预留方向舵铰接位，保证结构还原度。起落架采用后三点式布局，主起落架布置在机翼下方靠前位置，采用流线型整流罩包裹起落架支柱，尾轮布置在机身尾部下方，轮子部分采用橡胶质感的材质设置，还原真实航模的小尺寸轮组结构。材质渲染阶段，金属骨架部分采用抛光铝合金材质，调整金属粗糙度参数至较低数值，模拟航空铝材的亮面金属质感，同时添加细微的拉丝纹理提升真实感；机翼与尾翼的蒙皮部分采用半透明的轻质蒙皮材质，调整透明度参数让内部的翼肋、翼梁结构可以隐约透出，还原真实骨架航模的视觉效果；机头整流罩采用亮面金属材质，与机身骨架材质形成统一的金属质感，尾翼的翼尖部分采用深色哑光材质，形成视觉上的色彩区分。渲染阶段采用柔和的影棚布光，主光源从侧上方45度角照射，突出金属骨架的结构轮廓与光影层次，辅光源从另一侧补光，避免结构暗部死黑，背景选用纯净的浅灰色渐变背景，让观众的注意力完全集中在航模本身的结构细节上。设计思路上优先还原骨架航模的机械美感，没有添加多余的外蒙皮覆盖，将内部的承力结构完全展示出来，既可以作为航模爱好者制作实体航模的结构参考，也可以作为航空科普的展示模型，帮助初学者理解轻型飞机的基础承力结构布局，建模过程中所有的结构件都做了厚度处理，避免出现零厚度的面片，保证模型可以直接用于3D打印拆分制作，也可以导入渲染软件做进一步的场景化渲染。
