隐身武装侦察直升机卡曼奇三维设计作品

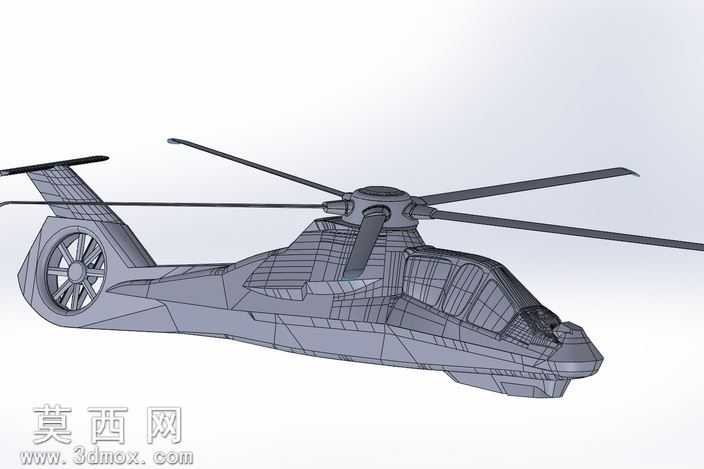

本作品为卡曼奇隐身武装侦察直升机的三维建模成果，建模过程围绕该机型低可侦测性的核心设计特征展开还原，首先在整体轮廓构建阶段，严格遵循真机的多面体隐身修型逻辑，对机身棱线、曲面过渡进行精准布线，所有机身蒙皮的折角角度均匹配真机的雷达散射截面优化设计，避免出现多余的曲面凸起破坏整体隐身构型。旋翼系统建模阶段，针对五叶主旋翼的翼型剖面、桨毂整流罩的全包覆隐身结构进行细化处理，还原了桨叶后掠翼尖的减阻设计，同时对涵道式尾桨的内置涵道结构、尾桨叶片的倾斜排布方式做了分层建模，清晰呈现涵道尾桨降低气动噪音与雷达反射信号的结构特点。机身细节部分，对串列双座座舱的整体式镀膜风挡、机身侧面的内置弹舱舱门轮廓、尾梁上部的水平稳定翼、垂尾的后掠角度都做了精准还原，机身表面的蒙皮分块线、检修舱盖轮廓也通过布线做了清晰区分，还原真机的蒙皮拼接逻辑。材质渲染阶段，机身主体采用哑光吸波涂层质感的深灰色金属材质，调整材质的粗糙度参数模拟隐身涂层的低反光特性，座舱风挡添加半透明镀膜材质效果，呈现淡紫色的导电镀膜反光特征，旋翼叶片采用哑光复合材质，桨毂部分添加金属质感的结构件材质区分。建模过程中对机身内部的承力框架结构做了简化示意，通过半透明的线框展示模式可以看到机身内部的纵向承力梁、座舱框架、旋翼基座的连接结构，清晰呈现该机型为了减重与结构强度平衡采用的复合机身结构设计思路。整体建模兼顾了外观还原度与结构展示性，既准确复现了卡曼奇直升机作为隐身侦察武装直升机的独特外观特征，也通过结构分层设计展现了该机型在隐身设计、气动布局上的技术特点，模型布线规整，曲面过渡流畅，能够直观呈现这款经典隐身直升机的设计精髓。
