精密绘图圆规教学测绘工具结构

　　这套圆规结构围绕手工绘图、教学演示、钣金放样和现场测绘中的圆弧绘制需求展开，主体由两根长脚、顶部铰接枢轴、针尖定位端、绘图笔夹持端以及调节连接件组成。两根长腿在顶部汇合，通过销轴形成可开合的回转副，开合角度决定绘制半径；一脚末端为细针尖，用于扎入纸面、图板或样板基准孔，另一脚末端容纳铅笔、针管笔或划线针，使两脚在绕针尖旋转时保持稳定的高度差和接触轨迹。

　　从实际使用看，圆规并不只是普通文具，在机械制图、木工放样、建筑现场放线、教学几何作图和小型零件划线中都能见到类似结构。针尖脚承担圆心定位，要求尖端细长、刚性足够，旋转时不能明显晃动；绘图脚则要保证笔尖与纸面接触压力适中，压力过大会划破图纸或使圆心孔扩大，压力过小又会出现断线。模型中将长腿做成细长杆件，目的在于在有限握持空间内获得较大的半径覆盖范围，同时让两支脚在接近合拢时仍能保持清晰的装配关系。

　　顶部铰接区是整个工具的受力核心。销轴穿过两支脚的同轴孔，端部通过铆接、螺帽或成型头限制轴向脱出，使两脚既能相对转动，又不会产生过大侧向间隙。若铰接间隙偏大，针尖与笔尖之间的距离会在旋转过程中轻微变化，圆弧半径随之漂移；若铰接过紧，开合调节又会费力。设计时需要在孔轴配合、垫片厚度和端部压紧量之间取得平衡，使枢轴具有均匀阻尼，调好半径后能够依靠摩擦保持角度。

　　长腿外形采用近似等截面的细长杆状，有利于减轻重量并提高视线通透性。绘图时，使用者通常捏住顶部铰链附近，使圆规略微向旋转方向倾斜，针尖先垂直落位，再让笔尖接触纸面，随后沿顺时针方向带动整具工具回转。杆身过长会降低横向刚度，旋转施力时容易产生弹性摆动；杆身过短则无法绘制大半径圆弧。因此腿部长度、截面宽度和铰接点高度需要共同约束，既保证常见图纸上的圆径范围，也避免工具在图板上过度高耸。

　　针尖脚末端通常采用硬质金属尖，尖端磨损后会影响定位精度。结构上可将针尖做成可拆卸小柱，便于在磨损或弯折后更换；与长腿连接的位置设置台阶或夹持槽，使针尖轴线与腿身保持一致。绘图脚末端的夹持结构需要适应不同笔杆直径，模型中可见蓝色夹块与顶部旋钮式压紧件，旋钮旋转时推动夹块收拢，将笔杆固定在预定位置。夹持中心应尽量靠近长腿回转平面，避免笔尖偏离两脚构成的运动平面而造成半径误差。

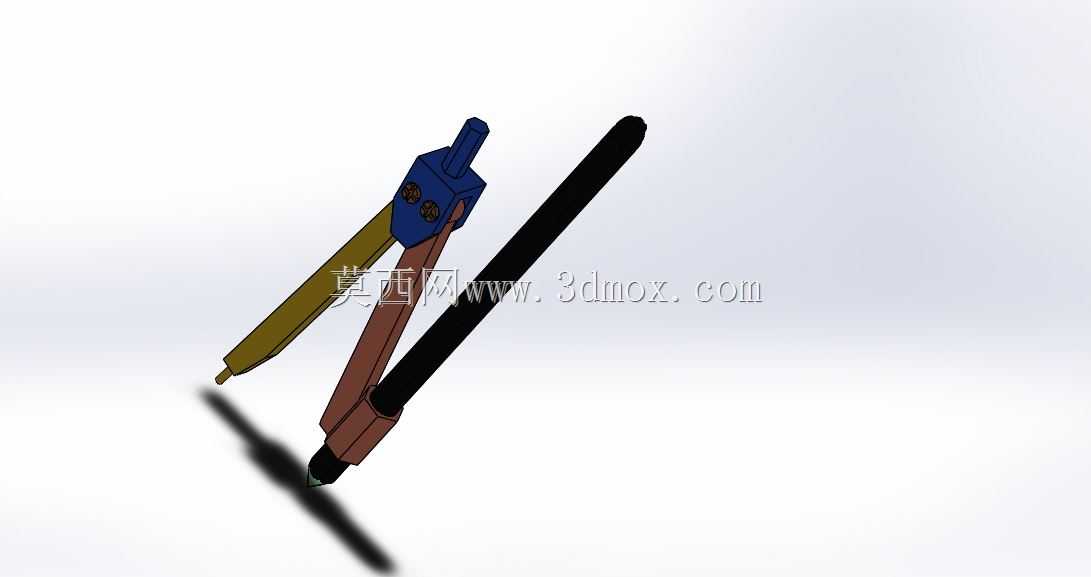

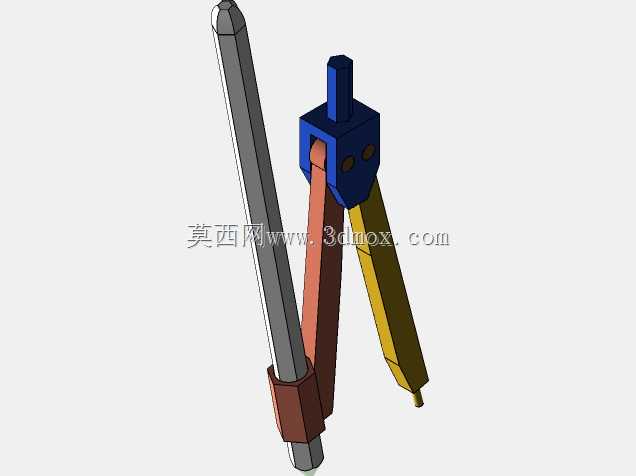

　　颜色分区在三维模型中承担了装配识别作用。蓝色件集中在笔夹与调节部位，棕色和黑色件区分两支长腿，黄色件表现针尖脚或辅助腿，使铰接关系、夹持关系和末端功能件在评审时一目了然。实际产品中，这些颜色可以对应表面处理、材料差异或用户识别区域，例如钢质长腿做发黑或涂层，夹持件采用注塑或压铸件，针尖采用高硬度金属。

　　从尺寸边界看，圆规处于收拢状态时，两支长腿近似平行，整体占用空间主要取决于腿长和顶部铰链厚度；完全张开时，两脚末端形成最大跨度，绘制半径约为两支脚末端间距的一半，但由于笔尖和针尖并非严格位于同一平面，实际有效半径还受腿身倾斜角影响。包装、笔袋或绘图工具箱设计时，应按收拢长度、铰链宽度和末端针尖突出量预留空间，并对针尖增加保护套，防止扎伤使用者或刺破收纳物。

　　运动校核中需要关注三类干涉：其一是两脚在大角度开合时，腿身内侧不能在铰链下方过早贴合；其二是笔夹旋钮转动时不能碰到相邻腿体；其三是更换较粗笔杆后，笔身不能与另一支腿在小半径绘制时相碰。针尖到铰链轴的距离、笔尖到铰链轴的距离以及两脚夹角共同决定轨迹，装配时应让针尖和笔尖在合拢状态下尽量接近，从而支持小圆绘制；张开到极限时，则要保证夹持件仍有足够调节行程。

　　该结构对制造和维护也有直接指导意义。长腿可采用冲压钢片、金属型材或增强塑料成型，截面在保证抗弯刚度的同时控制重量；铰链孔需要同轴加工，销轴端面装配后不得突出过多，以免影响握持；笔夹接触面可增加滚花或软质衬垫，减少笔杆滑动。维护时主要检查针尖是否弯曲、铰链是否松旷、笔夹是否失效，这三处都会直接反映到圆弧线迹上。

　　在三维建模阶段，应优先建立铰链轴线和两支腿的骨架，再用装配关系约束针尖、笔夹和旋钮。这样调整腿长或开合角时，末端轨迹能够同步更新，也便于导出不同张开角度下的外形包络。对于需要把该类工具放入教学装备、绘图套装或文具产品库的设计人员来说，模型不仅呈现外观，更明确了定位、夹持、回转和收纳四个核心功能之间的结构联系。
