门式双立柱支撑架构有限元受力形变校核

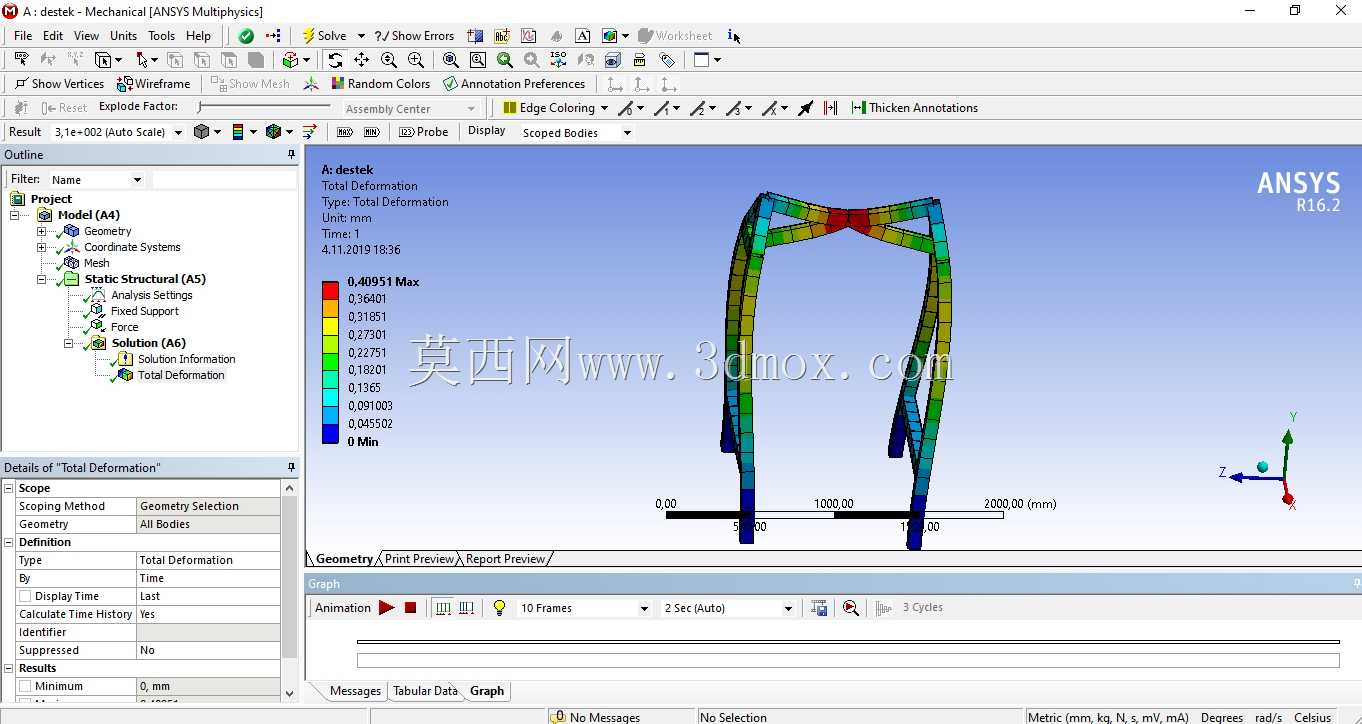

　　这套门式双立柱支撑架构的静力学形变仿真结果，在现场布设阶段最先要敲定的是底部落地安装的边界条件，从仿真界面底部的长度标尺可以读出，整套架构横向总跨度接近2000mm，两根竖向立柱的底端分别落在跨度两端的安装基准面上，立柱向上延伸后在顶部通过横梁连成整体，整体轮廓呈现对称的门型形态。这类支撑形式在通讯户外基站配套机架、厂区临时管线跨路支撑架、轻型检测设备龙门吊点的布设场景中十分常见，选型阶段最先要排除的是立柱侧向无约束带来的开合形变风险——仿真云图里红色高形变区域恰好集中在顶部横梁中段，这和实际加载工况完全吻合：当横梁中部挂载通讯天线模组、检测探头或者轻型吊重时，竖向载荷会顺着两根斜向布置的立柱向下传递，立柱会在弯矩作用下向两侧产生微小张开位移，最终横梁中段的下挠量会成为整个结构的形变控制项。

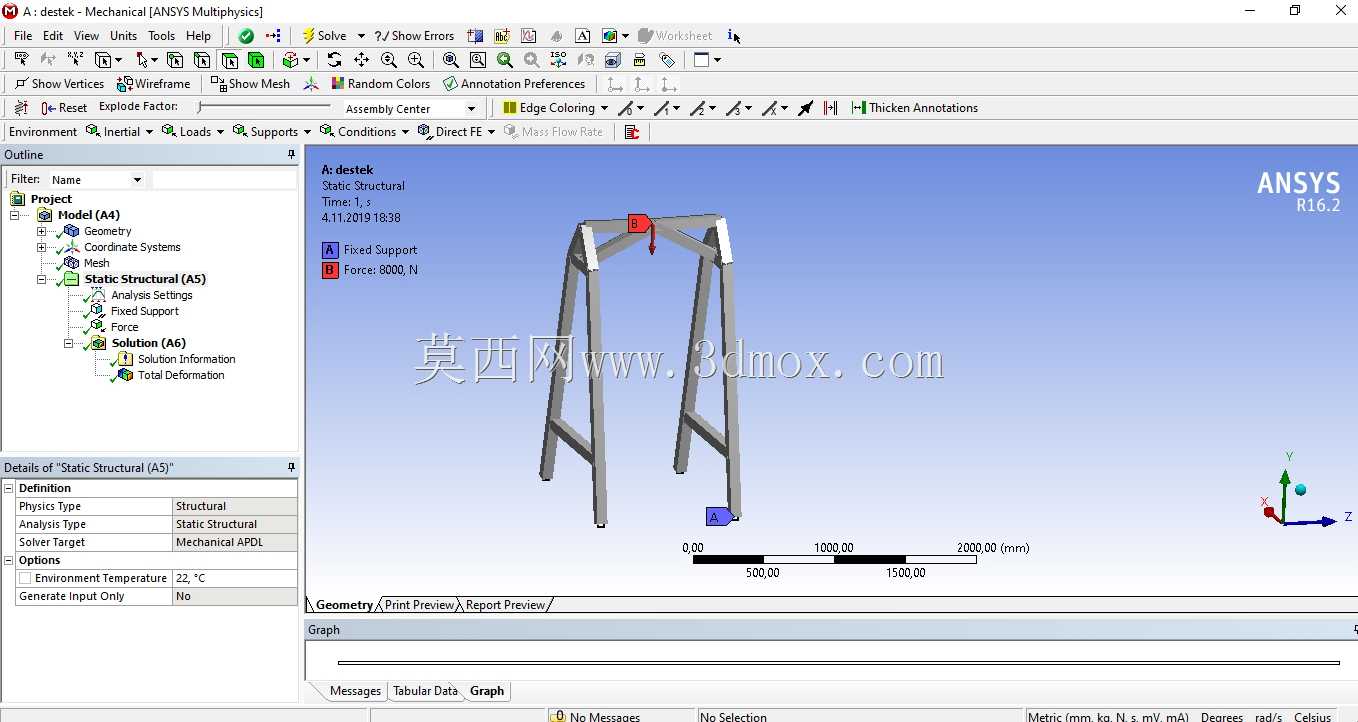

　　做结构方案迭代时，不能只盯着云图上的最大形变数值，要先把载荷传递路径拆解开。从仿真的Outline结构树可以看到，整个分析已经完成了几何导入、网格划分、约束添加、求解设置全流程，网格在立柱和横梁的衔接转角处做了局部加密，避免应力集中区域因为单元尺寸过大出现计算偏差。实际工程里这类门型支架的失效很少出现在杆件中段，绝大多数问题都出现在梁柱连接节点：如果采用焊接拼接，焊脚尺寸不足会在反复风载或者挂载冲击下出现焊缝开裂；如果采用螺栓装配式连接，连接板的厚度、螺栓的预紧力矩不够，会让节点处出现额外的铰接间隙，最终实际下挠量会比仿真计算值高出30%以上。

　　布设场景的差异会直接改变结构的受力边界，比如用在户外通讯站点时，除了顶部设备的自重，还要叠加侧向风载带来的水平推力，这时候两根立柱不能只做等截面直杆设计，仿真里呈现的立柱带折线变截面的形态，就是在中段做了截面加强，既可以控制整体自重，又能在弯矩最大的立柱中部提升抗弯模量。如果是车间内部用作轻型工装的跨线支撑，地面的安装固定方式优先级更高：立柱底端如果只是放在水泥地面上靠摩擦力限位，受载后底端会出现滑移，整个门架的张开形变会被放大；必须在底端预设地脚安装孔，用膨胀螺栓和地面预埋钢板刚性连接，把仿真里设定的固定约束真正在现场落地。

　　从形变云图的色阶分布能看到，从底部立柱底端的蓝色零形变区域，顺着立柱向上颜色逐步过渡为青色、绿色、黄色，到顶部横梁中段变为红色最大形变区，这个梯度分布完全符合悬臂刚架的受力规律。设计阶段可以根据这个形变梯度调整杆件壁厚：底端形变极小的区域可以适当减薄壁厚控制成本，靠近顶部节点和横梁中段的区域则要加大截面或者增加内部加强筋，让整个架构的应力分布更趋近均匀，避免出现局部冗余过重、局部强度不足的两极分化问题。

　　现场安装还要预留足够的操作边界，两根立柱外侧要留出不小于300mm的检修空间，方便后期紧固连接螺栓、挂载设备时穿装固定件；顶部横梁下方的净空高度要提前匹配挂载设备的吊装行程，避免支架立起后设备无法就位。如果需要在立柱侧面附加走线槽、通讯控制盒这类附属件，附加安装点要尽量靠近立柱形变最小的下段区域，不要在顶部横梁的高形变区域额外增加偏心载荷，防止横梁出现附加扭转形变。整套仿真的价值不止是验证当前方案的形变是否在许用范围内，更可以通过调整立柱倾角、横梁截面参数、节点连接刚度，快速迭代出兼顾承载能力、材料成本和安装便利性的最终支撑方案，避免直接加工后现场试装出现刚度不足返工的问题。
