径向立式双刻度普通压力表结构造型

　　这款径向安装式普通压力表采用圆形表盘搭配黑色圆柱表壳的经典结构，底部设置黄铜色外螺纹接头，用于接入气路、水路或低压液压回路，将管路内介质压力转换为表盘指针转角，供现场人员直接读取系统压力状态。在气动控制柜、小型空压机出口、净水设备管路、实验室气路分配台以及暖通空调水系统中，这类仪表通常安装在阀门旁、过滤器出口或调压阀下游，用来判断气源压力是否稳定、滤芯是否堵塞、泵组输出是否正常。

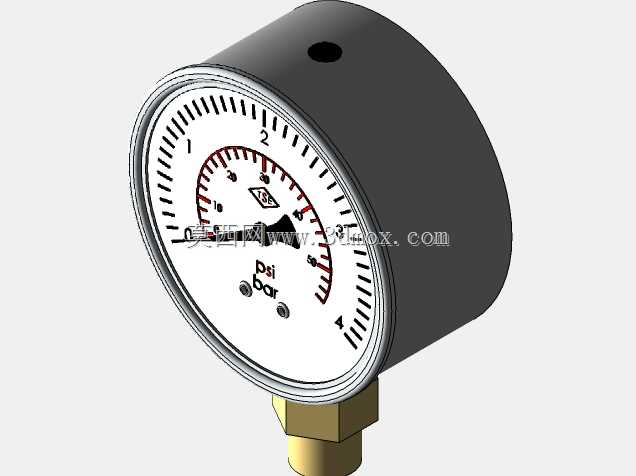

　　建模时先从表盘功能分区入手。白色表盘上同时印刷bar与psi两种压力单位，外圈黑色刻度对应bar量程，内圈红色刻度对应psi量程，两套刻度沿圆周均匀分布，指针轴位于表盘中心，表盘下部标注单位字样，方便不同标准体系下的操作人员读数。表壳后侧为封闭圆柱结构，顶部预留小通孔，该位置可作为充油表的注油孔、普通表的呼吸孔或后续加装阻尼螺钉的接口；建模阶段需要把孔位深度、壁厚和壳体内腔关系表达清楚，避免外观建模只做外表面而丢失装配参考。

　　表壳与表盘之间设置卷边式表圈，表圈沿圆周压紧表盘玻璃和密封衬圈，形成正面防护结构。指针采用薄壁金属片造型，中心与机芯转轴配合，尾部保留平衡段，使指针在振动工况下转动更平稳。表盘背面的壳体内腔用于容纳弹簧管、传动扇形齿轮、游丝和指针轴等机芯组件；虽然外观模型重点展示外部结构，但在完整设计中，表壳内径、表盘厚度、玻璃安装槽和机芯固定柱位置都需要预留边界，否则后续装配时容易出现指针蹭表盘、玻璃压不紧或机芯固定不稳的问题。

　　底部接头是该压力表的主要安装边界。接头采用六角拧紧段加外螺纹段的组合形式，六角面供扳手施加扭矩，外螺纹用于旋入管路或设备面板。建模时应明确螺纹公称尺寸、六角对边尺寸、接头轴线与表壳中心的相对位置，以及螺纹端面到表壳背面的距离。径向表的接头轴线与表盘平面平行，压力表安装后表盘正面朝向操作通道，读数视线应尽量垂直于表盘，因此在整机布局时需要预留表盘前方的观察空间和扳手操作空间，不能把表贴在机架内侧或被管线遮挡。

　　从使用功能看，这类压力表属于就地指示型仪表，不输出电信号，依赖弹性敏感元件带动机械机芯工作。介质进入接头后通向内部弹簧管，弹簧管在压力作用下产生弹性变形，端部位移通过连杆拉动扇形齿轮，齿轮副带动指针轴旋转，压力消失后弹簧管回弹，游丝帮助消除齿侧间隙，使指针回到零位。设计表盘刻度时，量程起点、常用工作区间和满量程位置要与机芯传动比匹配；实际选型中，系统稳定工作压力通常落在表盘量程的中段区域，避免指针长期贴近满刻度或长期处于低刻度区，以提高读数分辨率并延长弹性元件寿命。

　　外形尺寸方面，圆形表壳直径决定表盘可读性和安装占用空间，壳厚决定背后所需净距，底部接头长度决定旋入深度。进行设备布管时，若压力表直接拧在三通或阀体上，需要校核表壳外缘与相邻管路、门板、护罩之间的间隙；若设备运行振动明显，可在接头与管路之间增加缓冲弯管或阻尼件，但三维布局阶段仍应把压力表本体、接头拧紧空间和可能增加的密封件一并纳入干涉检查。黑色表壳可采用金属壳体表面喷涂处理，黄铜接头保留金属切削外形，表盘玻璃作为独立透明件覆盖在刻度前方，这些材质分区在模型中通过壳体、表圈、表盘、指针、接头和玻璃分件体现，既便于渲染表达，也符合实际装配拆分逻辑。

　　对于三维结构设计人员，该模型可作为气动系统、液压试验台、水处理设备和小型机组面板布置中的标准仪表参考件；重点不在复杂曲面，而在刻度方向、接头方位、安装间距、可视角度和维护空间的协同。把压力表作为真实功能件而非单纯装饰件处理，才能在管路设计阶段提前发现读数不便、拆装干涉和接头选型不匹配等工程问题。
