双向箭头造型装饰柜门拉手

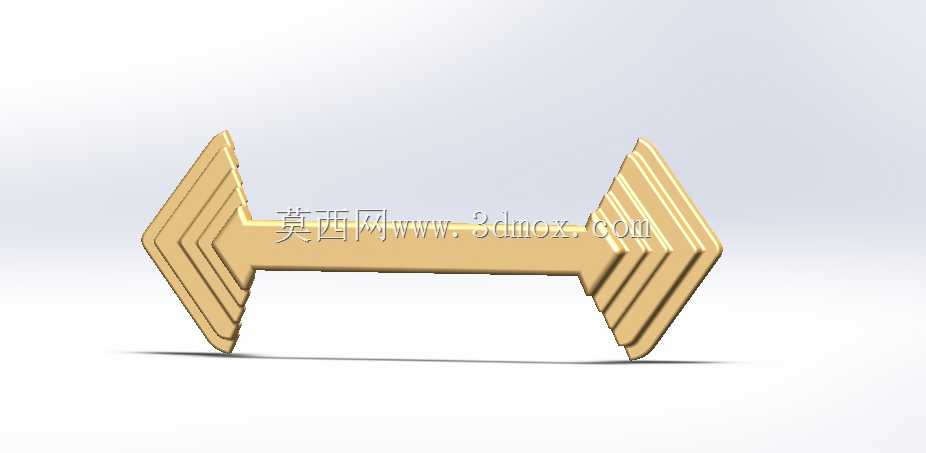

　　日常做家具五金结构建模时，这类装饰性长拉手最考验造型与安装边界的平衡。它整体呈一字横置形态，两端不是常规平直底座，而是做成多层叠压的箭头轮廓，箭头尖端朝外，中间由一根等截面直杆贯通，视觉上像两端带方向指示的横杆。

　　从使用场景看，这类拉手多用于衣柜门、抽屉面板、装饰柜或者展示柜的启闭。相比短小圆钮，长横杆在握持时可以提供更长的施力区间，手指搭在杆体任意位置都能完成拉拽动作；两端箭头造型又能在门板上形成明显的装饰重心，适合偏现代、轻奢或者主题化的柜体设计。建模时要先确定杆体长度，这个长度直接决定门板上两个安装孔的跨距。跨距过小，拉手显得局促；跨距过大，则要校核杆体受力后的弯曲变形，尤其是细长杆在两端固定、中间受拉时，截面高度不能随意压缩。

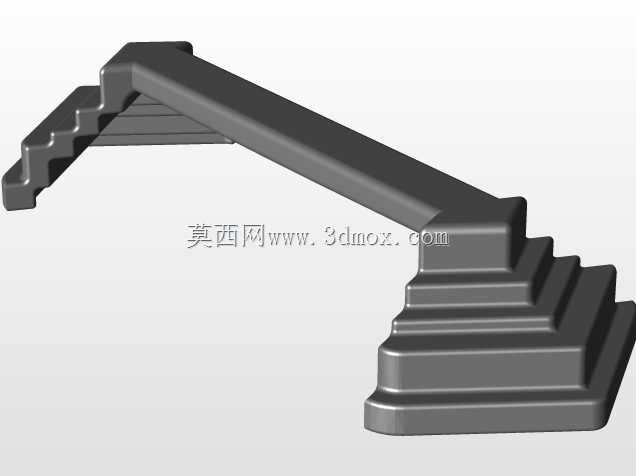

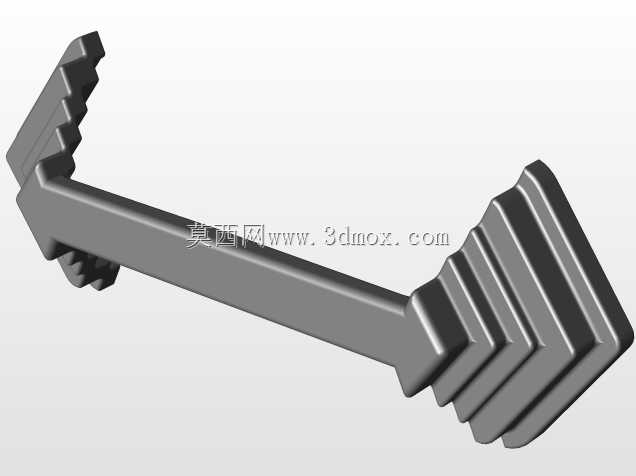

　　端部箭头是整个零件的造型重点。图中箭头由多层平行折面组成，层与层之间形成阶梯状轮廓，既增加了光影层次，也避免了单片薄板容易产生的单薄感。实际建模不能只做外观面片，需要把每一层台阶做成实体过渡，保证箭头外端、侧边与中间圆杆或方杆连接处连续闭合。若用于金属压铸或者CNC加工，尖角处要考虑最小圆角和脱模斜度；若用于3D打印，则要注意箭头最外尖端的壁厚，太薄会在装配或使用中崩边。

　　安装结构通常隐藏在箭头背部。两个固定点应分别靠近两端箭头中心，而不是集中在中间杆上，这样拉开柜门时力矩更稳定，门板受力也更均匀。背部需要预留沉孔或螺柱连接位，沉孔深度要与螺丝规格匹配，不能穿透正面装饰面；同时箭头背部与门板之间应留出贴合平面，保证锁紧后拉手不晃动。若门板为薄板，还要配合垫片或预埋螺母，防止长期拉拽造成面板局部松动。

　　外形尺寸方面，杆体直径或宽度决定握持舒适度，过细会有割手感，过粗则影响精致比例。箭头端部的展开宽度明显大于杆体，形成两端放大的视觉节奏；总厚度则需要控制，既要让多层箭头有立体感，又不能让拉手离门板过高，否则容易挂衣物，也会增加磕碰风险。安装边界还要考虑门板边缘距离，箭头尖端不能超出柜门开合范围，相邻柜门之间也要预留间隙，避免双门同时装长拉手时发生干涉。

　　结构校核上，这类零件虽然承载不大，但属于反复握持件，连接孔周围是应力集中区域。背部凸台应适当加厚，孔位与箭头外轮廓之间保留足够材料；杆体与箭头交接处不要做成突变直角，应以圆角或斜面过渡。表面处理若模拟黄铜金属效果，需要在模型中保留清晰的棱线和平面，倒角不宜过大，否则阶梯箭头的层次会被弱化。

　　建模流程可以先绘制单侧箭头轮廓，通过拉伸形成多层实体，再建立中间连接杆并合并为一体；完成一侧后镜像得到另一端，保证左右造型对称。随后在背部构建安装凸台、沉孔和避让平面，最后统一检查壁厚、圆角、孔位跨距以及与门板的贴合关系。这样得到的模型不仅外观特征明确，也能直接服务于家具五金选型、装配干涉检查和后续加工验证。
