商用硬质冰淇淋卧式冷藏展示柜结构

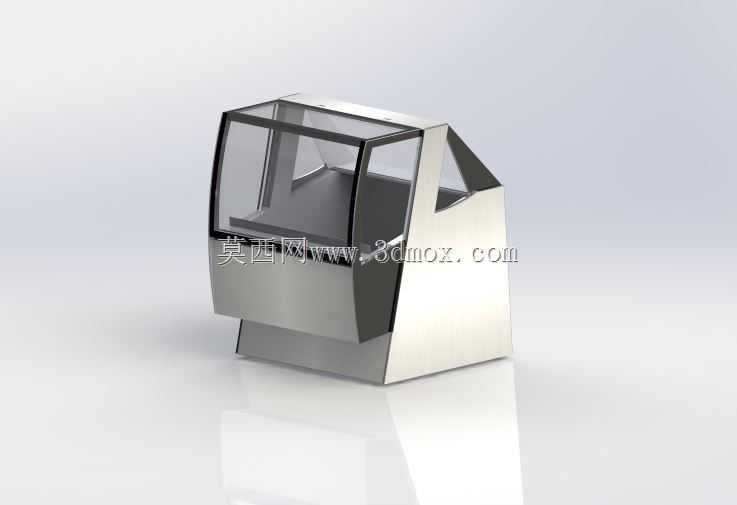

　　这款设备面向便利店、甜品站、冷饮门店与商超冷柜区的硬质冰淇淋陈列售卖场景，核心作用是在低温储放成品冰淇淋的同时，通过通透围合展示面把货品直接呈现给顾客，减少开门取货造成的冷量流失，也让店员在高峰时段能够快速完成取货、装盘与补货动作。整机采用低矮卧式布局，柜体前侧与上部设置大面积透明围护，顾客站立在柜台外侧即可看清内部盛放的冰淇淋盆与口味分区，店员侧则预留操作开口，配合后侧斜向抬升的机身轮廓，形成前低后高的视线关系。

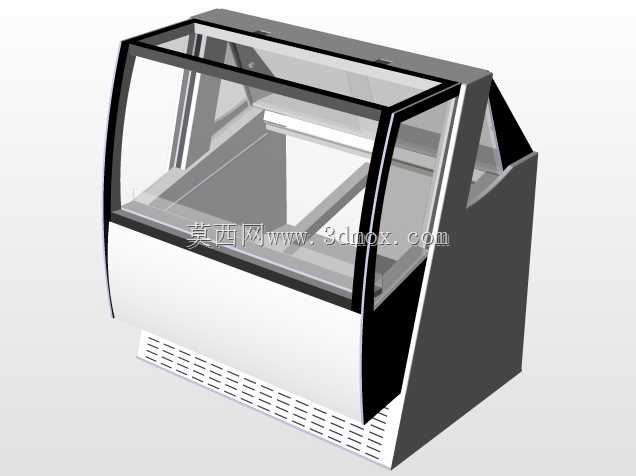

　　从结构拆分思路看，模型把外箱体、透明展示罩、底部承托基座和后侧机组舱作为几个主要体量处理。下部箱体承担保温层、内胆与储物空间的容纳功能，外观以平整金属钣金面为主，边角做折线收边，既便于车间折弯焊接，也能减少日常清洁时的积污死角。前侧透明件并非简单竖直平板，而是随柜口形成多面围合，顶部略带倾斜，这样可以压低顾客视线方向的反光，同时让冷柜内部光源照射到冰淇淋表面时层次更清楚。透明罩与金属框料的配合边需要预留密封条安装位，建模时框体卡槽、玻璃厚度和压紧条位置都要保持连续，避免后期装配出现局部缝隙不均。

　　后侧抬高的斜舱主要用于容纳压缩冷凝机组、风道与电气控制件。把机组集中在后部，有利于与前方食品陈列区隔开，维修时可从店员侧或后背检修口操作，不必挪动前部货品。斜面外壳同时承担导流和防护作用，外形折线与前柜呼应，使整机在门店柜台中不会显得过于笨重。底部基座略向内收，形成稳定的落地支撑带；实际布置时需要在地面留出水平调节空间，柜体背部与墙面之间保留散热距离，侧面则要考虑店员通行和补货门开启。

　　尺寸边界上，这类卧式冰淇淋展示柜通常按柜台前陈列宽度组织，长度方向决定可容纳的份数盆数量，深度方向需兼顾顾客视野、店员手臂取放距离和后部机组体积。模型中柜体宽度明显大于高度，适合沿吧台或收银区旁连续摆放；透明罩最高点控制在顾客视线可越过、店员又能方便操作的范围内。安装时不能只看外形投影，还要在柜体周围预留冷凝风循环空间，后背散热格栅不可被墙、广告灯箱或邻柜封死；底部若配合吧台使用，应核对柜面与吧台高度差，保证取货动作顺畅。

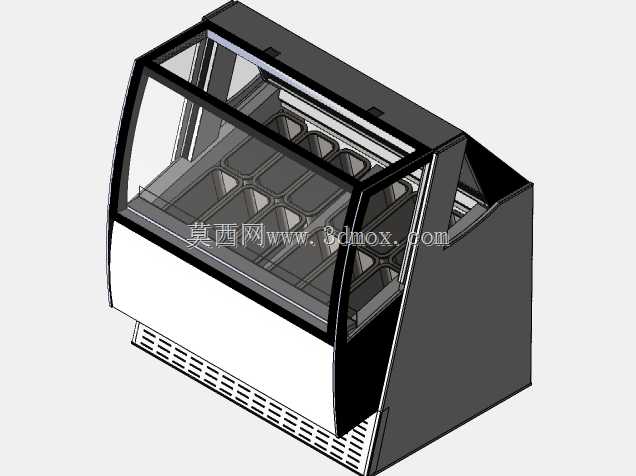

　　功能设计的重点在于低温保存与展示效率的平衡。硬质冰淇淋需要保持较低储存温度，柜内温度波动过大会造成表面反复软化、结霜并影响口感，因此内胆、保温层、门罩密封和冷风循环路径必须作为一个整体考虑。展示罩开口位置通常设在店员操作侧，顾客侧保持固定透明封闭，这样既能满足视觉陈列，又能限制外界湿热空气进入。柜内份数盆区域应设置便于取放的支撑边，盆口高度与操作开口对齐，减少店员俯身幅度；柜体下部若设储物空间，可用于存放备用包装盒或清洁用具，但不能侵占保温层和排水管路。

　　建模过程中，钣金外壳的折边半径、板材搭接关系和透明罩框架的装配间隙是容易被忽略的细节。金属外罩不宜只建单一薄片，应体现内胆、保温层、外面板之间的层次；玻璃或亚克力罩则要单独区分厚度、边框和密封胶条。后部机组舱虽然在渲染图中占比不大，但通风口、可拆卸板和内部安装板的位置会直接影响维修可达性。若后续用于工程出图，还需进一步补充冷凝机组固定脚、排水接口、温控器安装位、层架支撑以及柜脚调节结构，使外观模型能够顺利转化为可评审的商用冷柜结构方案。
