双筒R1200工业储料筒仓成套结构

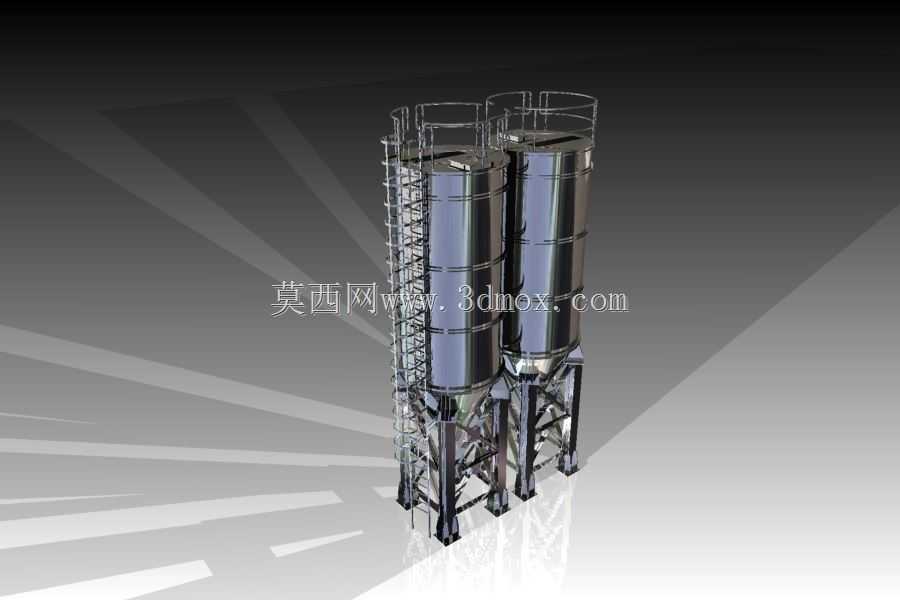

　　这套双筒储料仓结构主要面向散料、粉体和颗粒物料的暂存与中转场景，常见于搅拌站、粮食加工、建材生产线、化工配料以及环保输送系统中。两台筒仓并列布置，能够在有限占地内形成较大的储存容量，同时便于分别存放不同物料，或者在连续生产中实现一仓进料、一仓出料的轮换使用。仓体采用圆筒形主体，物料在仓内流动阻力较小，侧壁受力相对均匀，适合承受散料堆积产生的侧压。下部采用锥形料斗，锥段向下收缩，使物料依靠重力向中心出口汇集，可减少残留并方便与螺旋输送机、提升机、阀门或称量装置衔接。

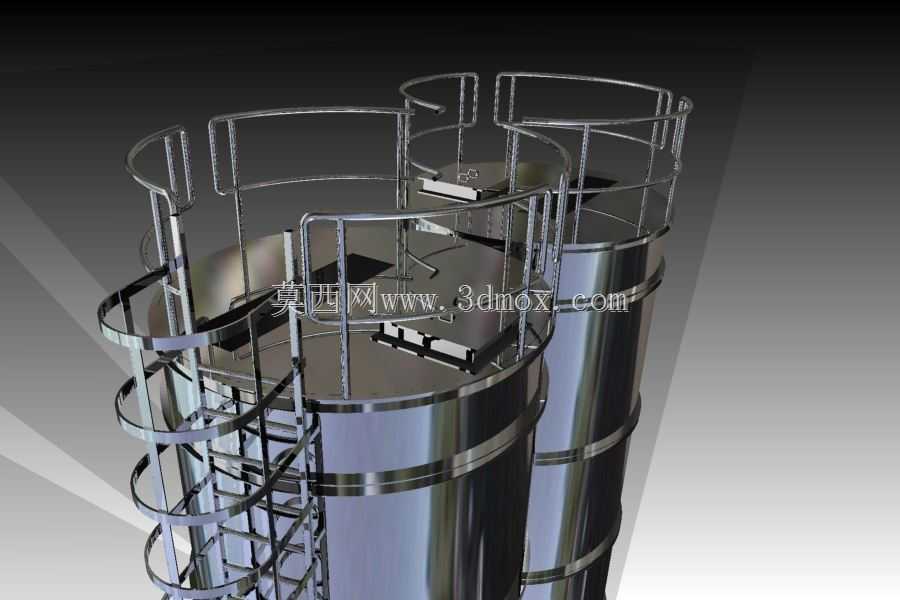

　　从结构布置看，单仓筒身直径按R1200考虑，即筒身半径约1200mm、直径约2400mm。双仓并列时，除单仓自身直径外，还需要预留检修通道、爬梯安装空间以及仓间连接和支撑位置，整体平面边界应结合支腿外扩尺寸校核。仓顶设置环形护栏和检修平台，用于人员观察料位、检查除尘口、安全阀、料位计或人孔结构。侧面配置通长爬梯，爬梯沿仓壁外侧延伸至顶部平台，梯步与护笼关系在模型中已有体现，现场安装时应保证踏棍间距、平台开门位置和护栏高度符合检修安全要求。

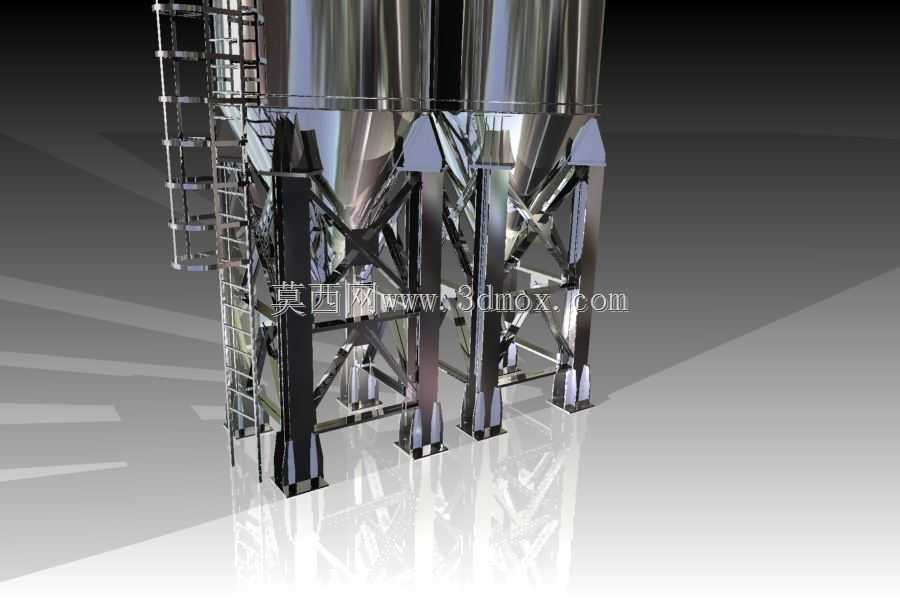

　　支撑部分采用型钢框架，将圆筒仓体和锥形料斗抬升至一定高度，使仓底出口下方能够布置输送设备、称量斗、伸缩接头或检修空间。支腿并非简单直立布置，而是通过斜撑形成稳定框架，以承受满载时的竖向载荷、风载以及物料偏装带来的附加力矩。设计时需要重点关注支腿与仓体连接节点、锥斗过渡段和地脚锚固位置。锥斗承受物料向下的压载和沿壁摩擦，壁厚与加强圈不能只按外观比例确定，应结合物料密度、堆积角、摩擦系数和满仓容量进行核算。

　　仓体上部可根据工艺需要接入进料管、除尘管、排气口和料位检测元件。若用于粉料储存，顶部通常需要设置除尘器或泄压装置，避免进料时仓内压力升高；若用于颗粒物料，则应考虑进料落差导致的破碎和分级问题。筒仓外壁可设置加强圈，尤其在直径较大、壁厚较薄或室外布置时，加强圈能够提高筒体抗风、抗负压和局部稳定能力。模型中双仓顶部平台相邻布置，也为共用检修通道、集中布置管线和减少平台构件数量提供了条件。

　　安装边界方面，设备到场后应先复核基础中心线、地脚螺栓间距和支腿对角线。双仓并排安装时，要保证两仓垂直度一致，避免爬梯、平台和连接走道在高空装配时出现错位。锥斗下方需保留闸门、输送机或软连接的拆装空间，仓顶上方则应考虑进料管转弯、除尘管道和检修吊装高度。由于筒仓属于高而窄的立式设备，室外使用时风载荷对支腿和基础影响明显，满载与空载工况都应校核，尤其空仓状态更易受风振影响。

　　三维建模时，圆筒、锥斗和支腿适合分别建立参数化构件，再通过装配关系定位。筒身与锥斗的相贯线、支腿顶部托板、爬梯护笼、顶部栏杆和平台格栅都是容易被忽略的细节。若后续用于工程出图，还应补充焊缝位置、螺栓规格、检修人孔、料位计接口和出料口法兰等要素。整体结构强调储存、导流、检修和支撑四个功能之间的协调：筒体保证容积与受力，锥斗保证物料顺畅排出，爬梯平台保证人员可达，钢架则把载荷可靠传递到基础。
