卧式承压储液罐配套钢构爬梯平台

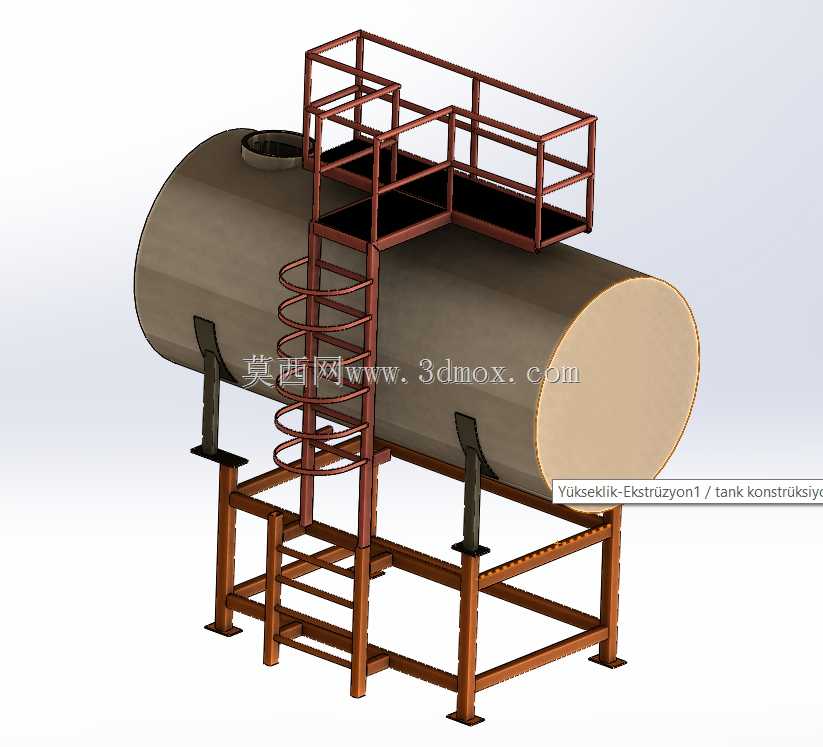

　　这套三维结构方案围绕厂区卧式承压储液罐体的现场运维需求展开，把罐体承载鞍座、底部支撑框架、带护笼直爬梯、顶部操作检修平台整合为一套完整的焊接钢结构系统，常见于化工原料中转、厂区供水储水、小型热力站凝结水储存、散装流体物料暂存这类场景。日常生产里，卧式罐体往往布置在车间边角或者室外罐区，罐体顶部的人孔、阀门、仪表接口需要操作人员定期开盖检查、紧固法兰、校准液位测点，如果没有可靠的登高与停靠结构，运维人员只能临时搭梯，既没有防坠落防护，也没有摆放工具的操作面，高空作业风险很高。这套结构的设计逻辑首先从安装边界倒推：底部框架采用矩形型钢拼焊成落地格栅式底座，四根主立柱底端焊接方形地脚板，地脚板预留螺栓孔，

　　现场可以直接通过膨胀螺栓固定在混凝土地坪或者预埋钢板上，框架的横向、纵向连系梁按间距排布，既承托两个鞍座的全部载荷，也避免长跨度框架出现侧向扭晃。两个鞍座采用折弯钢板加筋板焊接成型，弧面和罐体外圆曲率完全贴合，其中一侧鞍座设计为固定支承、另一侧预留微量滑移间隙，抵消罐体充放介质、温度变化带来的轴向热胀冷缩，避免支座位置出现附加应力。登高部分选用带环形护笼的直爬梯，爬梯踏步采用圆钢弯折后和两侧梯梁满焊，护笼的环形圈按安全规范间距均匀布置，竖向连杆把所有环圈串联，人员攀爬过程中整个人体被护笼围护，一旦失足不会直接从梯身侧向坠落。爬梯底部和底层框架横梁焊接固定，顶部直接延伸到上层平台的入口位置，中间和框架层间横梁做多处拉结，

　　避免梯身出现悬臂晃动。顶部操作平台围绕罐体人孔的作业范围铺设，平台底板采用花纹钢板或者钢格栅板，四周设置双道防护栏杆加中横杆，栏杆立柱和平台框架焊接，平台靠近罐体的一侧留出和罐壁匹配的安全间隙，既不会和罐体保温层、外壁焊缝发生干涉，也能让操作人员站在平台上直接探及人孔法兰、顶部接管阀门。平台的支撑立柱直接向下贯通，和底部储液罐支撑框架连为整体，不需要额外在罐体壁板上焊接支架，杜绝了在承压罐体壁板上额外施焊带来的应力集中、焊缝探伤隐患。从外形尺寸的配合关系来看，整套钢构的长宽边界完全落在罐体两端封头的外侧范围以内，底座宽度比罐体直径多出两侧操作与安装余量，地脚板的开孔位置避开罐体下方的管线排布空间；爬梯布置在罐体轴向的中段侧方，

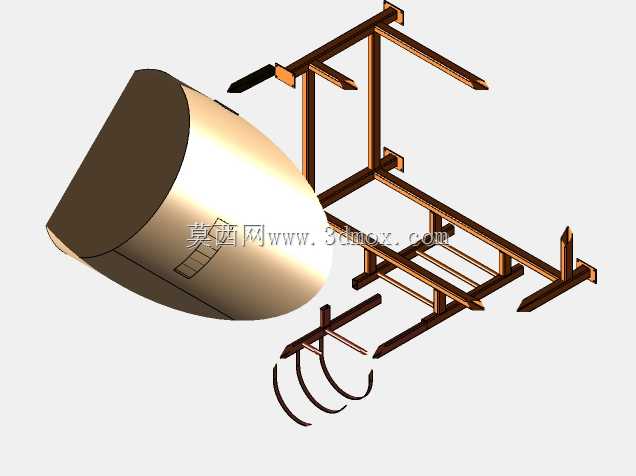

　　上下通行路径不会和罐体端部的外接管道、液位计、安全阀碰头，平台的顶面高度比罐体人孔法兰面略低，操作人员站立时手肘可以自然搭在法兰旁，拆装人孔螺栓时不需要过度抬臂。建模过程中所有型钢构件都按实际焊接件的拆分逻辑搭建，鞍座的筋板位置、爬梯护笼的弯弧半径、平台栏杆的踢脚板高度都按现场制作的工艺习惯处理，构件之间的相交位置预留出焊接坡口的装配间隙，没有出现不贴合的虚接结构。这套结构既可以随罐体整体预制后运抵现场吊装就位，也可以在现场按放样尺寸分步组焊，支撑框架的层间空格还可以临时放置检修工具、接油盘，兼顾日常巡检的临时置物需求，整体结构没有复杂的机加工件，全部采用常规型钢、钢板裁切焊接即可完成，制造成本和后期维护难度都控制在较低水平，同时完全满足承压储罐周边登高作业的安全防护要求。
