轻量化水泵泵盖结构三维数模

　　该零件为离心泵配套的泵盖端盖组件，在整机中承担泵腔轴向密封、叶轮腔定位、安装接口承载的核心作用，广泛应用在民用供水增压泵、小型冷却循环泵、车载散热系统水泵以及农业灌溉抽水机组中，是泵体与动力侧之间的关键连接承压件。

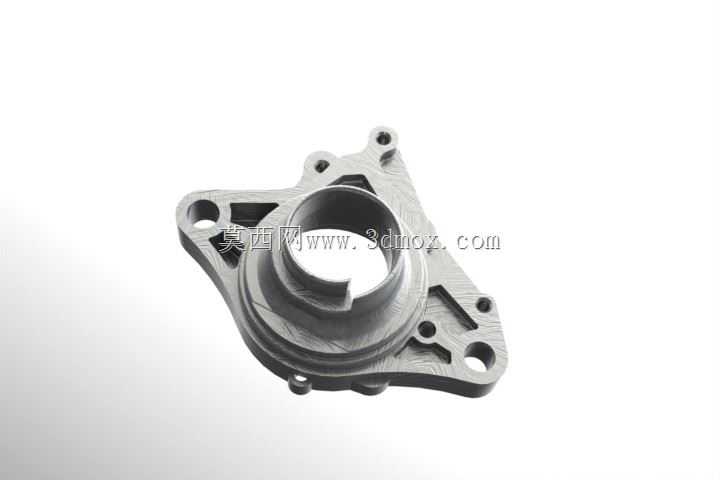

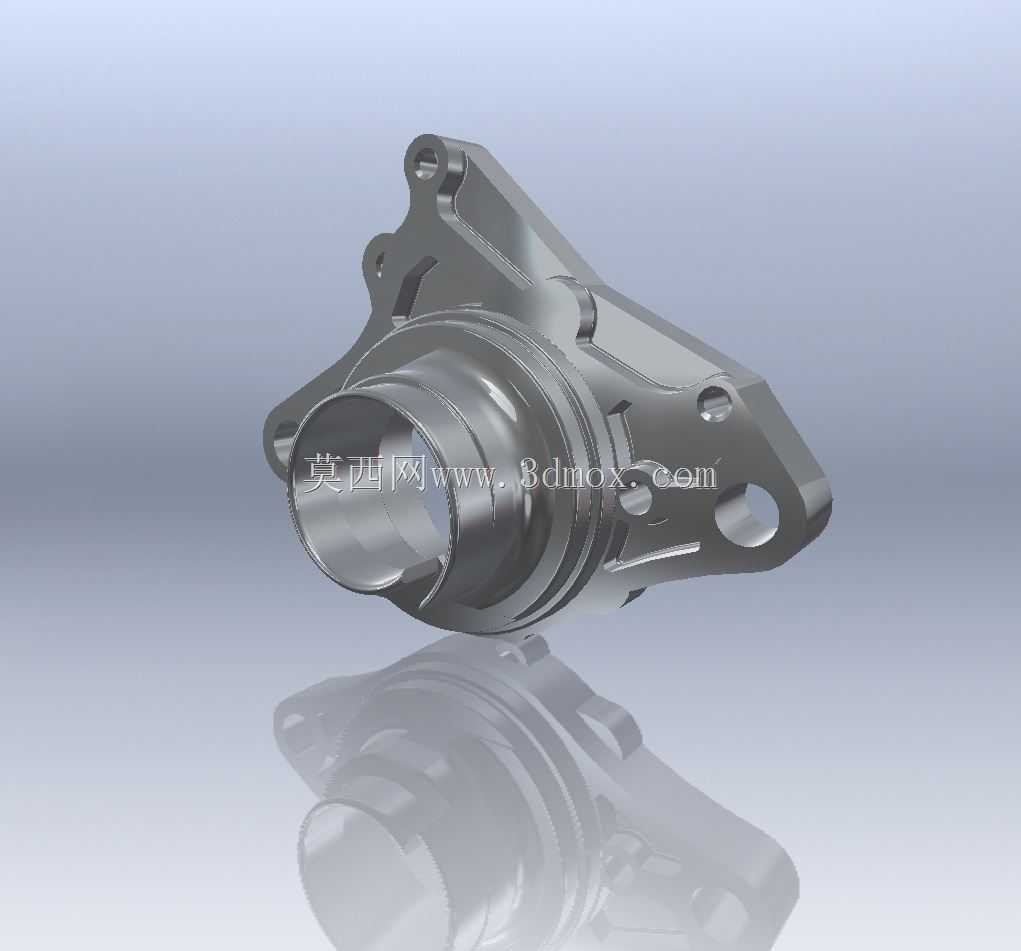

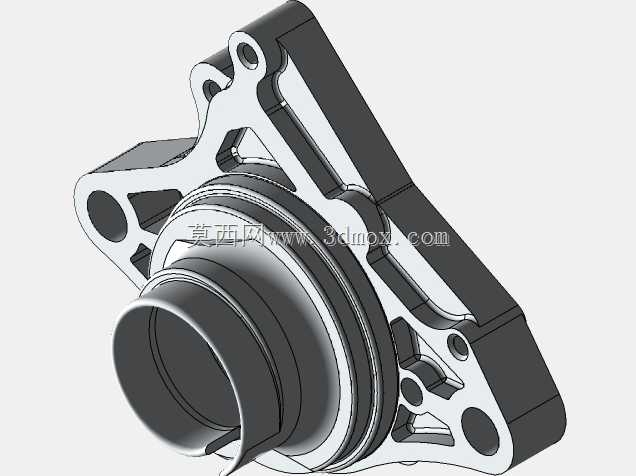

　　从整机装配边界来看，该泵盖一侧对接泵体蜗壳端面，另一侧预留密封件与轴系穿装的同轴腔体，中心设置阶梯式通孔结构，用于容纳机械密封或者填料密封组件，保证泵轴贯穿位置的介质无泄漏，中心筒段的轴向高度经过匹配校核，既给密封件预留了足够的压缩安装行程，也避免了筒壁过长导致轴系运行时出现干涉摩擦。外轮廓采用异形三角法兰布局，而非传统的整圆法兰，三个延伸支耳上分别加工通孔安装位，支耳的分布角度完全匹配对应泵体的螺孔位置，安装时螺栓穿过支耳孔将泵盖压紧在泵体端面，支耳之间的镂空区域直接去除了非承载区域的多余材料，在不降低连接刚性的前提下大幅降低了零件整体重量，符合移动类泵组、车载泵对整机减重的设计需求。

　　结构设计过程中，首先优先保证密封配合面的形位公差要求：中心筒的内孔与泵体叶轮腔的同轴度需要控制在合理公差范围内，避免叶轮运转时和泵盖内壁发生刮蹭；法兰对接端面预留了密封垫片的压紧平面，平面度要求较高，保证垫片受压均匀，杜绝高压工况下的端面渗漏。支耳位置做了局部加厚处理，螺栓拧紧时的压紧力通过加厚的凸台传递到整个法兰端面，避免薄壁区域出现应力集中导致装配后零件变形；零件表面多处设置的加强筋沿着支耳到中心筒的载荷传递方向布置，筋条的走向和螺栓预紧力、泵腔内压产生的拉应力方向一致，工作时泵腔内部带压水体对泵盖产生轴向向外的推力，筋条可以将中心筒受到的推力均匀分散到三个安装支耳上，避免中心筒部位出现挠曲变形。

　　从实际工况适配角度，这类泵盖多用于输送清水或者低腐蚀性介质的小型水泵，工作时腔内压力通常在常压到数公斤的区间，异形轮廓的设计除了减重之外，也适配泵体周边的管路、支架安装空间，三个支耳的外轮廓不会和相邻的管路接头、电机端盖发生装配干涉，零件外缘的小凸台和定位孔可以和泵体上的定位销配合，装配时快速对位，不用反复调整螺孔对齐角度，大幅提升产线装配效率。建模过程中所有安装孔的位置、中心密封腔的阶梯尺寸、加强筋的厚度都按照实际加工逻辑绘制，拔模斜度、铸造圆角都做了对应处理，既可以直接对接铸造工艺开模生产，也可以用于泵组整机的装配干涉校验、运行工况的结构强度仿真，工程师可以直接在该数模基础上调整安装孔间距、中心腔高度来适配不同功率、不同扬程的水泵变型产品，缩短同系列泵类产品的开发周期。
