10吨级双梁吊钩门式起重机三维设计模型

本模型为10吨额定起重能力的双梁吊钩门式起重机三维设计成果，建模过程以实际起重作业需求为核心导向，首先完成整体方案的参数化推演，确定20m额定跨度的主梁布局，依次搭建双主梁承载结构、端梁行走机构、起重小车总成、吊钩起升组件、电气控制柜、走台防护栏杆等核心部件，建模过程中对各部件的装配约束关系做了精准定义，确保运动部件的行程范围符合真实设备的运行逻辑，避免出现干涉错位问题。

参数设计层面严格匹配通用门式起重机的行业设计规范，除10吨额定起重量、20m跨度的核心参数外，明确设定10m/min的额定起升速度、25m/min的小车运行速度、63m/min的大车运行速度，对主梁拱度、车轮轮距、吊钩滑轮组倍率、钢丝绳缠绕路径等细节参数均做了对应还原，保证模型参数与真实作业设备的设计指标保持一致。

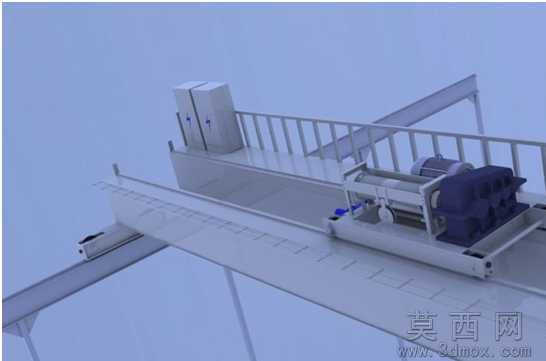

渲染材质方面根据不同部件的功能属性做了区分设置，主梁、端梁等承载金属结构采用工业设备常用的浅灰哑光钢材材质，起升机构的减速机、电机外壳采用深灰铸铁质感材质，电气控制柜采用浅灰金属柜体搭配蓝色标识细节，走台踏板采用防滑花纹钢板材质，防护栏杆采用银白金属管材材质，吊钩部件采用高强度合金钢材的深色金属质感，整体渲染效果贴近工业现场真实设备的视觉表现。

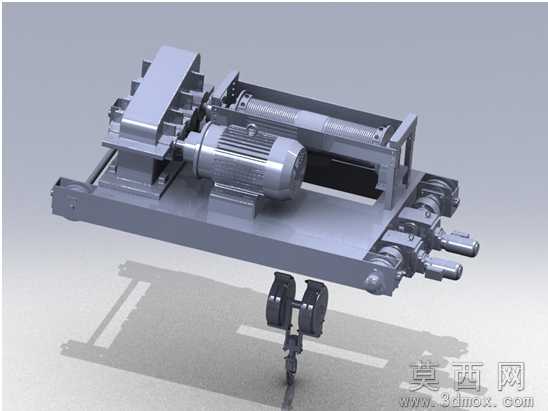

结构原理上完整还原双梁门式起重机的作业逻辑，双主梁作为核心承载构件横跨作业区间，两端通过端梁行走机构实现大车沿轨道的纵向移动，起重小车搭载起升机构沿主梁上的轨道实现横向移动，起升机构通过卷筒缠绕钢丝绳带动吊钩组实现重物的垂直升降，三个方向的运动配合覆盖整个作业区间的重物吊运需求，走台栏杆为设备检修提供安全作业空间，电气控制柜为整机运行提供动力分配与控制支撑。

软件兼容层面，模型原生基于SolidWorks2010版本搭建完成，同时导出STEP、IGES等通用三维交互格式，可兼容UG、Pro/E、CATIA等主流三维设计软件打开编辑，附带STL格式文件可直接用于3D打印验证，不同格式的文件均保留了完整的部件装配层级，方便使用者根据自身需求做二次修改调整。

研发教学应用层面，该模型可作为起重机械设计课程的教学案例，帮助学习者理解门式起重机的整体结构组成与运动原理，也可作为起重设备方案设计的参考原型，辅助设计人员快速完成方案布局调整与结构验算，同时也可用于起重作业场景的虚拟仿真搭建，为作业流程模拟、安全培训提供三维可视化载体。
