双腔桌面收纳定位底座结构设计

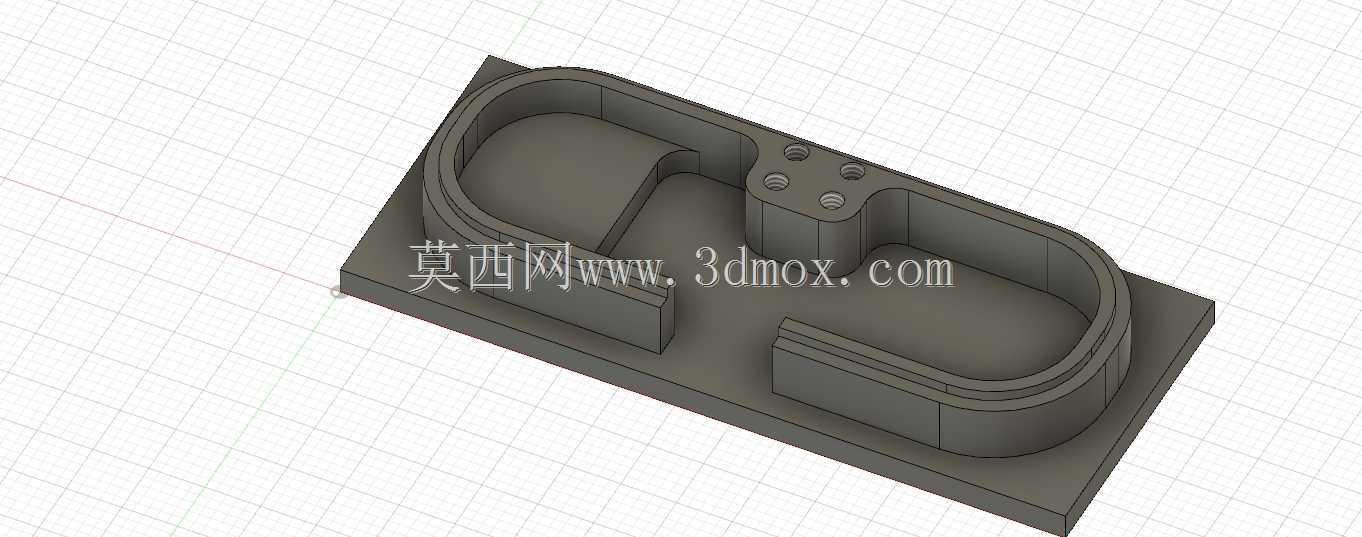

　　这套双腔定位底座的结构方案，最初是围绕桌面小型电子配件的有序收纳需求展开的，日常工位上零散放置的智能穿戴设备、小型通讯终端、充电模块经常出现线缆缠绕、设备滑落、接触面剐蹭的问题，传统平面置物垫没有限位约束，设备被碰动后很容易从桌面边缘跌落，而完全封闭的收纳盒又存在取放不便、内部积灰后难以清理的缺陷。设计时没有采用全包裹的盒体思路，而是在一块整体平整的矩形基板上直接成型两个对称布置的U型围挡腔，围挡轮廓按照对应放置物件的外边缘做了适配性的随形曲面，腔体内侧预留出均匀的间隙，既不会因为间隙过大导致物件在腔体内晃动移位，也不会因为间隙过小出现取放卡滞，日常拿取设备时手指可以顺着围挡侧边的开放空间直接捏住物件侧壁，不需要额外抠取凹槽。

　　两个容纳腔中间的连接立板位置，集成了四个带内螺纹的安装孔位，这部分结构不是单纯的装饰凸起，实际使用中可以根据场景需求加装小型理线夹、充电触点固定座或者标识牌支架，螺纹孔的深度经过校核，攻丝后能够承受日常插拔线缆带来的侧向拉力，不会出现螺纹滑牙或者立板开裂的问题。基板的底部做了整面的平整贴合设计，放置在桌面、工装台或者设备机柜的置物层上时，整个底座的接触面积覆盖基板九成以上的投影区域，单位面积压强很低，即使放置在有轻微振动的流水线检测工位旁，底座也不会出现自行滑移。围挡侧壁的厚度采用均匀等厚设计，拔模斜度控制在合理区间，不管是采用3D打印做小批量快速验证，还是后续开模做注塑量产，都不需要额外做复杂的抽芯结构，

　　打印制作时不需要添加大量支撑，成型后去除支撑的工作量很小，注塑生产时熔体在型腔内的流动路径顺畅，厚薄交接位置不会出现明显的缩水印痕。从安装边界来看，底座整体外轮廓为规整矩形，没有向外伸出的突兀结构，多个底座并排布置时侧边可以完全贴合，不会出现干涉缝隙，能够充分利用桌面的横向空间；基板的厚度经过权衡，过薄会导致整个底座刚性不足，放置较重物件时出现板面翘曲，过厚则会无谓增加材料消耗，最终的厚度尺寸可以保证在单侧腔体承受偏载压力时，基板边角的翘曲量控制在很小范围内。围挡的高度没有做全高遮挡，大约只容纳物件三分之二的高度，既保证物件侧向不会倾倒，又能让物件上部完全露出，操作人员一眼就能识别腔内放置的设备类型，不需要翻开盖板查看。

　　两个腔体的相邻侧壁做了局部的加厚过渡，避免直角交接位置出现应力集中，当物件不小心斜向卡入腔体时，冲击力会沿着弧形侧壁分散传递到基板，不会在转角位置出现断裂。这套结构除了桌面收纳场景，也可以嵌入到通讯设备检测工装的工位板上，作为待检测终端的临时定位座，螺纹孔可以直接穿过螺丝将底座固定在工装铝型材板上，不需要额外设计定制化的定位夹具，针对不同尺寸的终端设备，只需要调整围挡内腔的轮廓参数，基板和中间安装立板的结构都可以直接沿用，大幅减少同类工装的重复建模工作量。腔体边缘所有尖角都做了圆角过渡，取放设备时不会刮伤设备外壳，也不会划伤操作人员的手部，底座底面没有设计凸起的脚垫结构，用户可以根据使用需求自行粘贴橡胶防滑垫，适配光滑玻璃桌面或者防静电工作台面的不同摩擦需求。
