机械制图补全视图习题三维参照实体

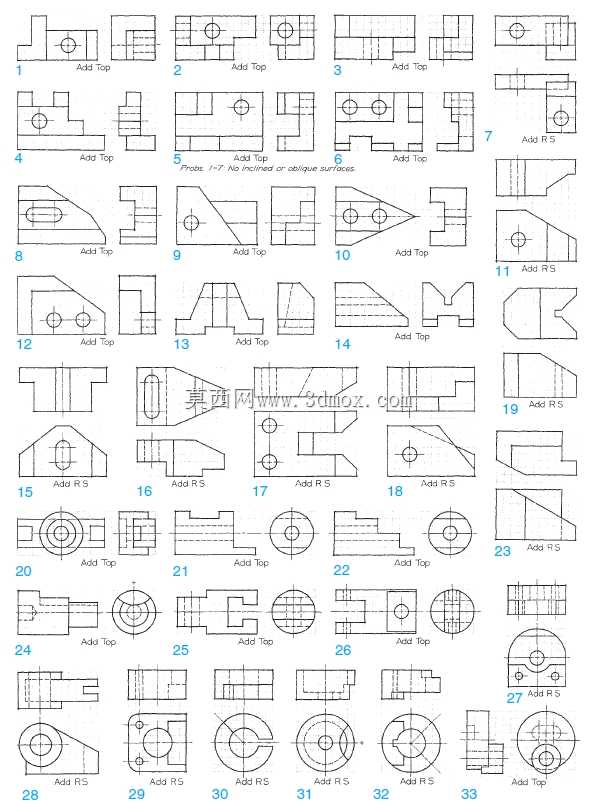

　　这组三维参照实体围绕机械制图中“根据已知视图补画缺少视图”的训练需求建立，覆盖阶梯块、斜切块、圆弧凸台、同轴圆柱、开槽板件、尖角过渡件等多种典型形体，主要服务于工程制图课堂练习、职业技能考核题库、三维建模逆向校核以及制图软件教学演示。在日常制图教学中，学员面对两视图或不完整三视图时，最容易在线面投影对应、截交线范围、相贯线走向、可见性判断和孔槽深度关系上出现偏差；这些实体把纸面线条背后的真实空间结构完整呈现，使平面视图与立体形体之间能够逐项对照，帮助练习者建立从主俯、主左、俯左投影关系反推三维结构的思维路径。

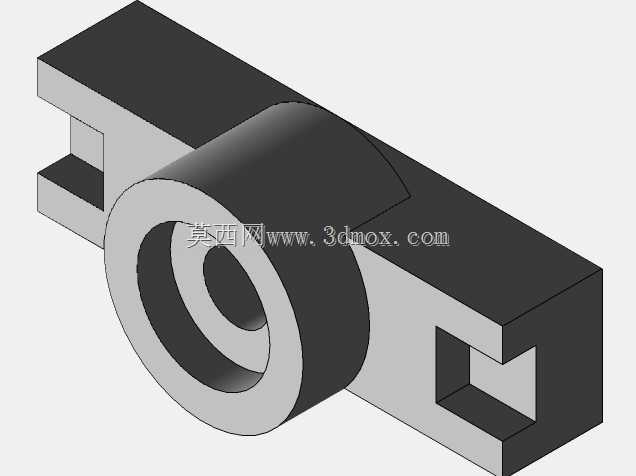

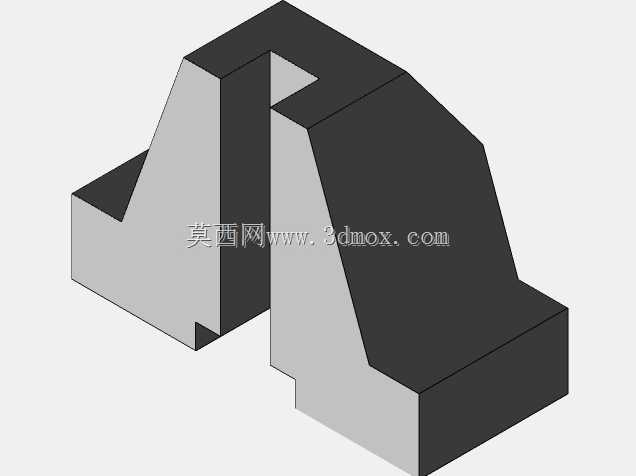

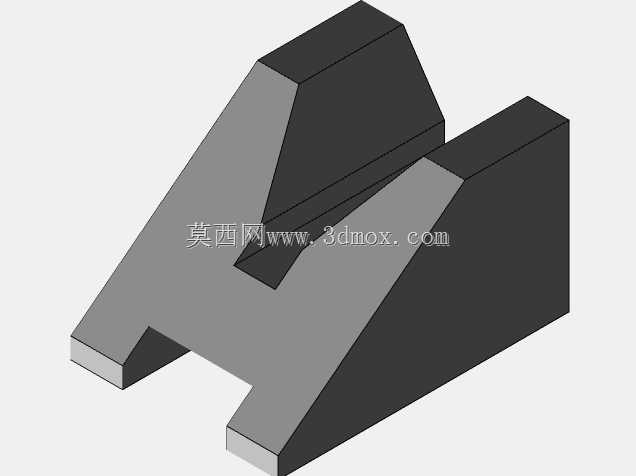

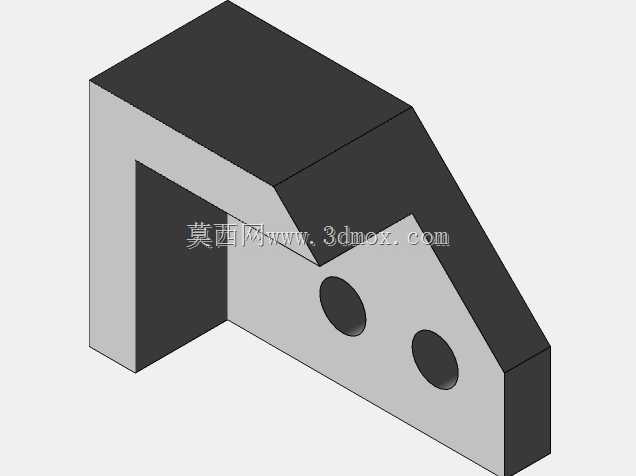

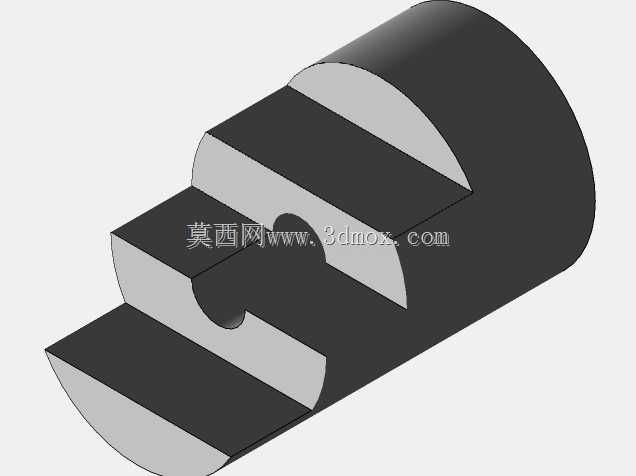

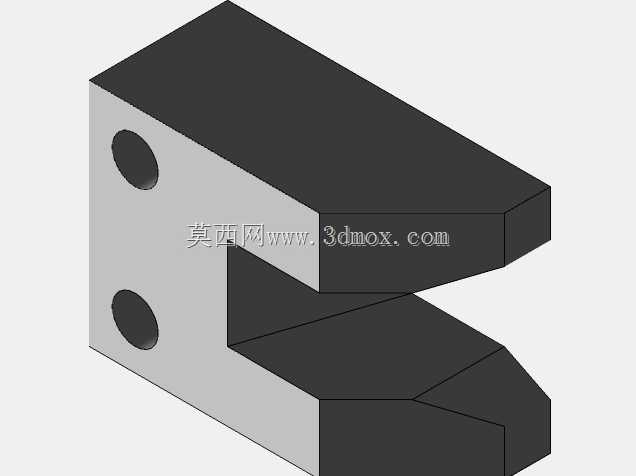

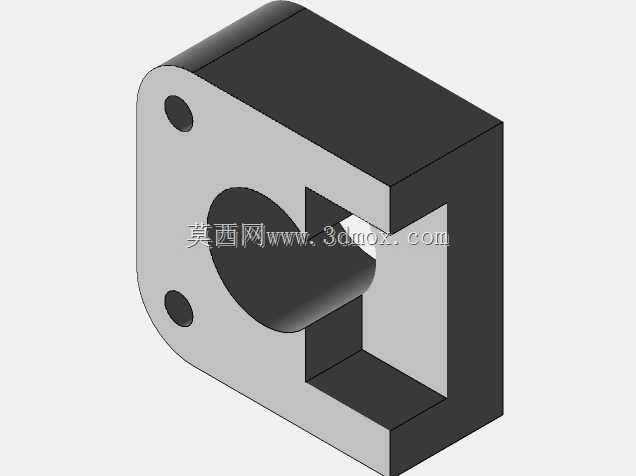

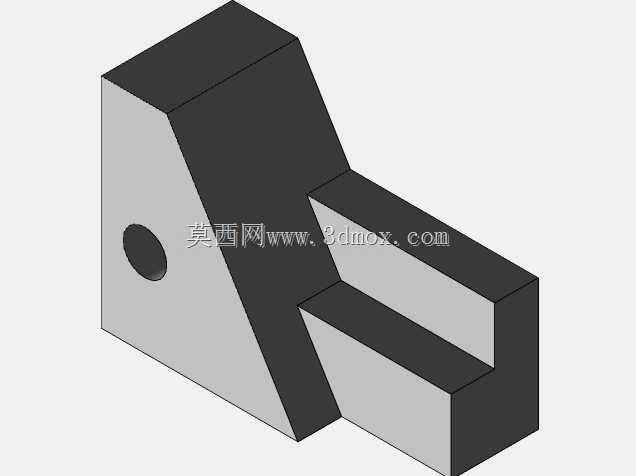

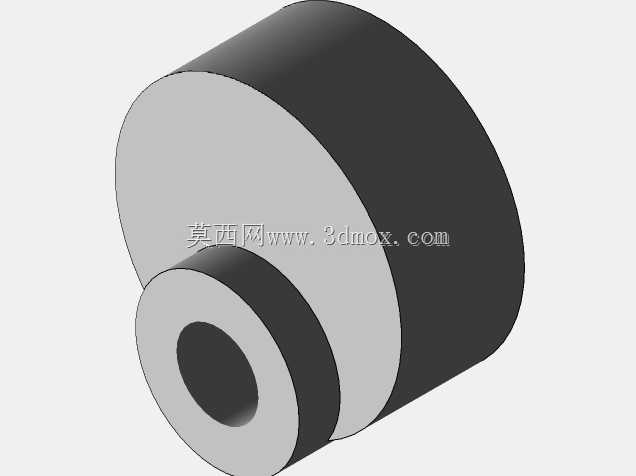

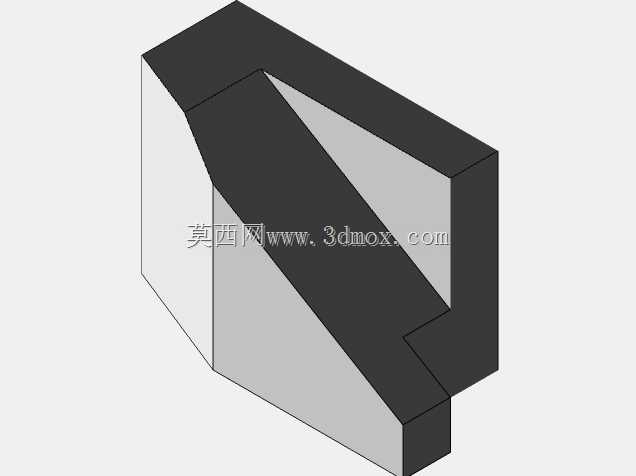

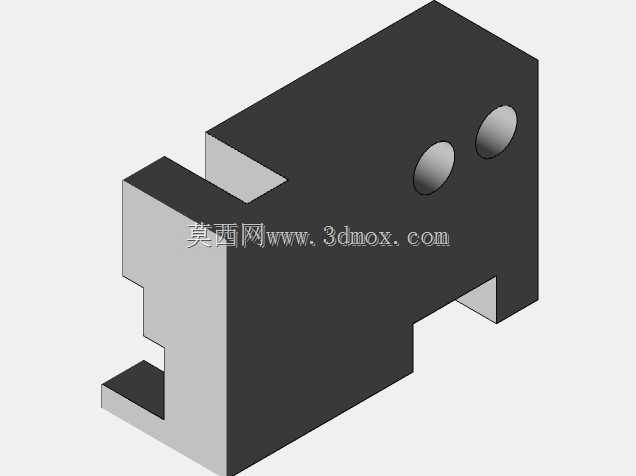

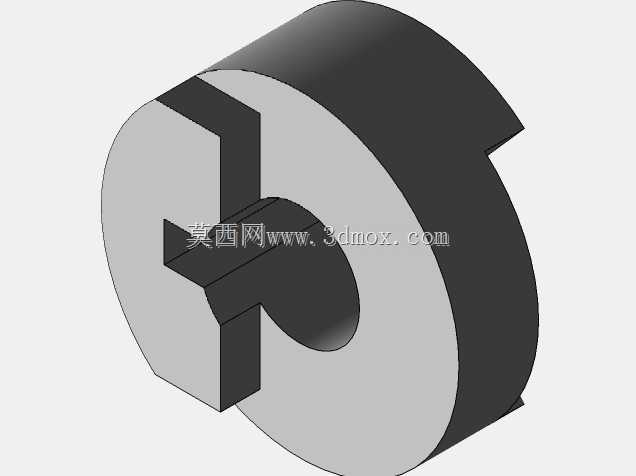

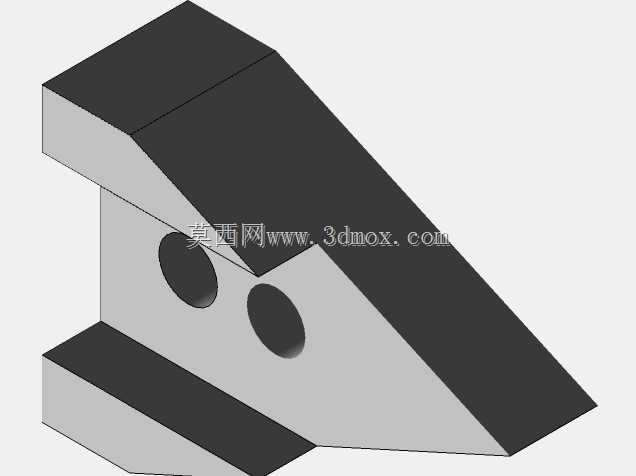

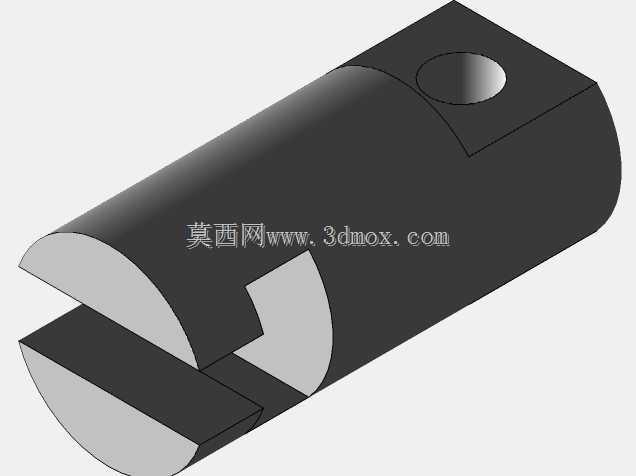

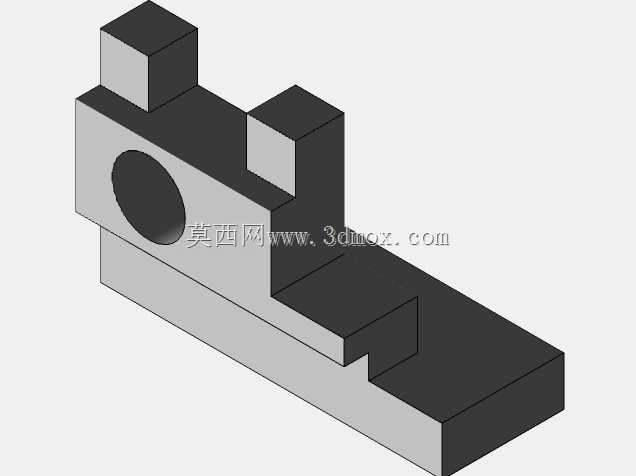

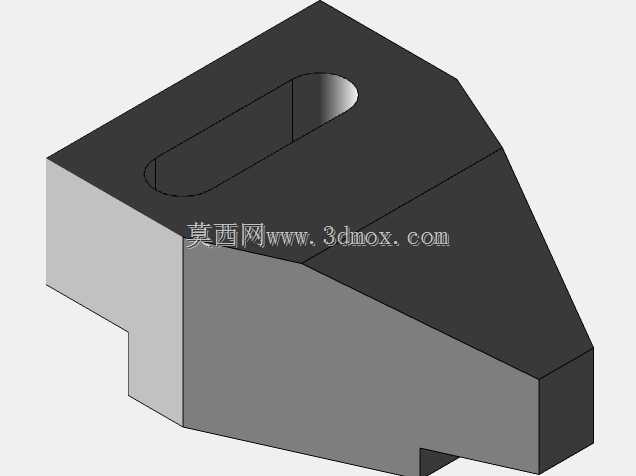

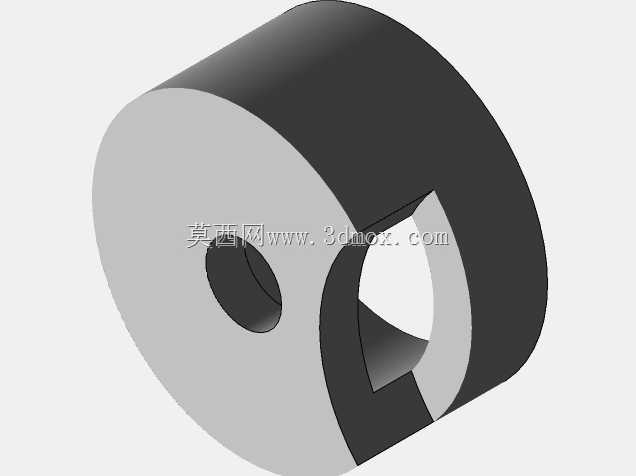

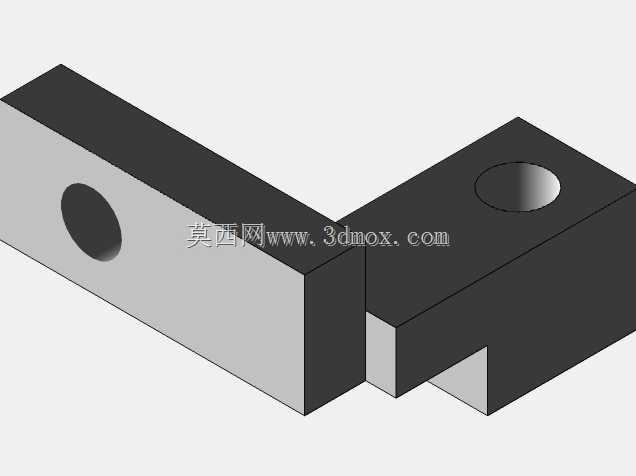

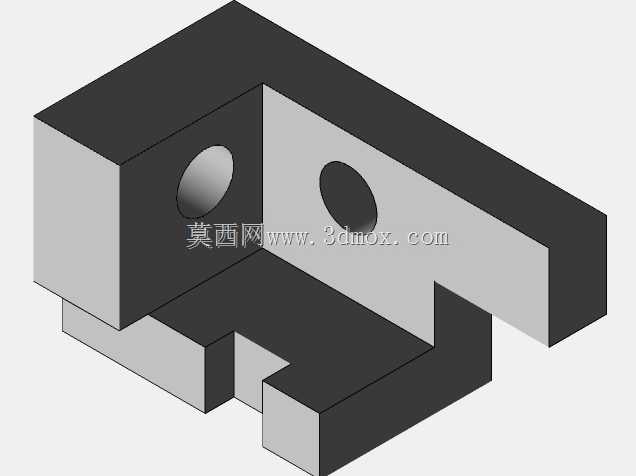

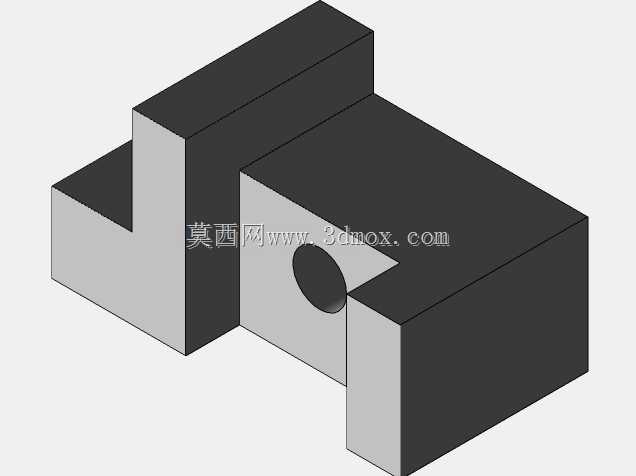

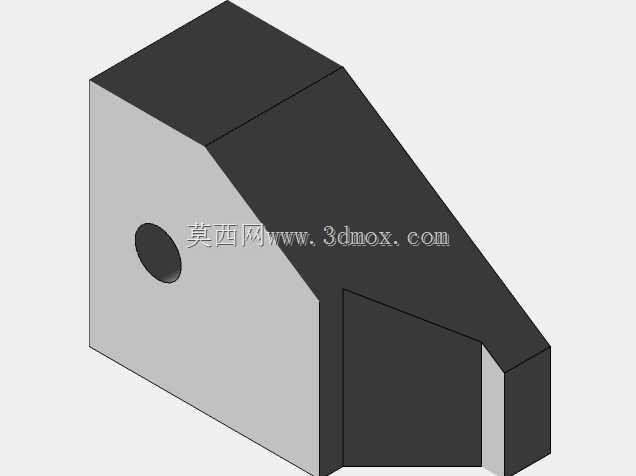

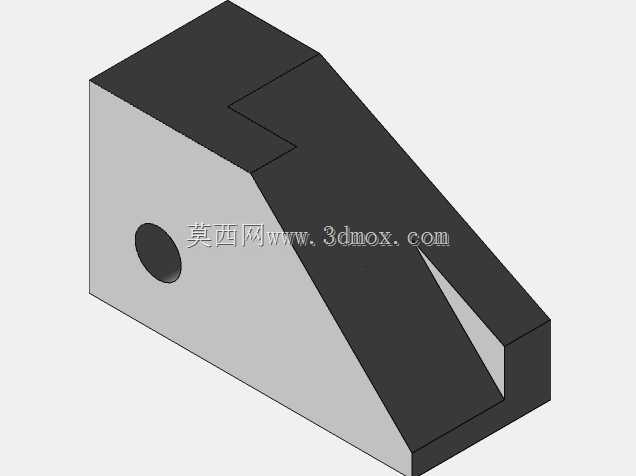

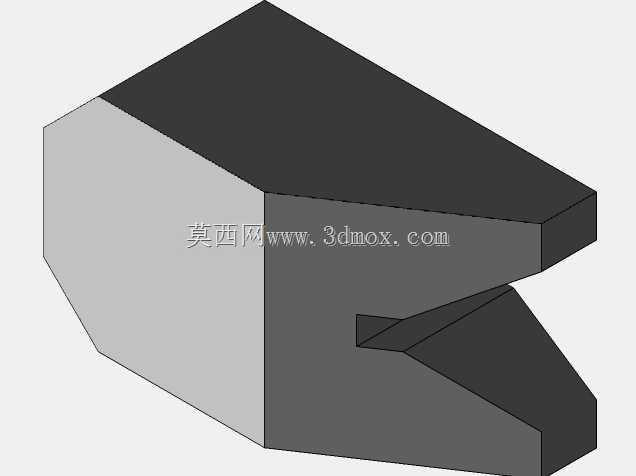

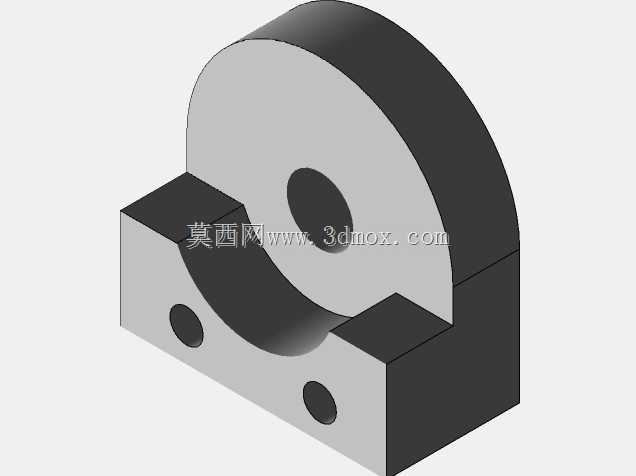

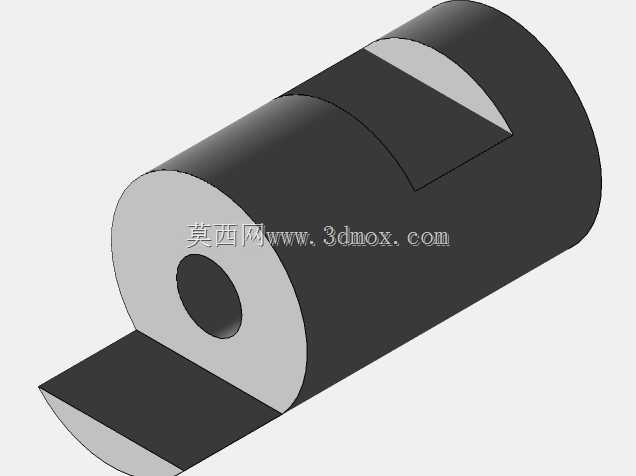

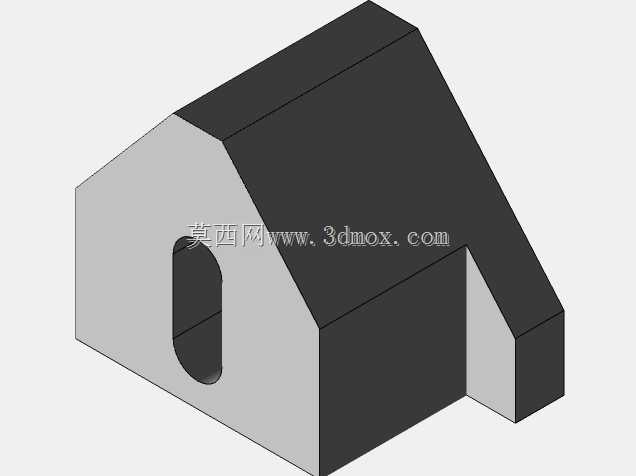

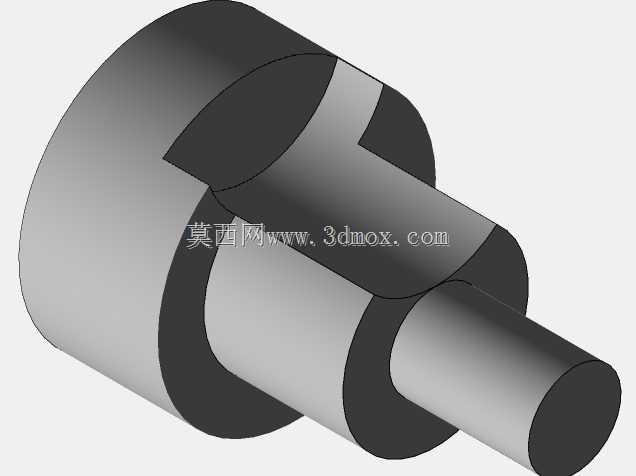

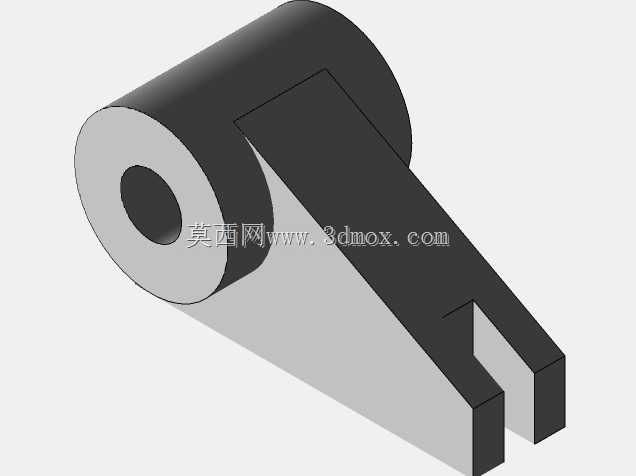

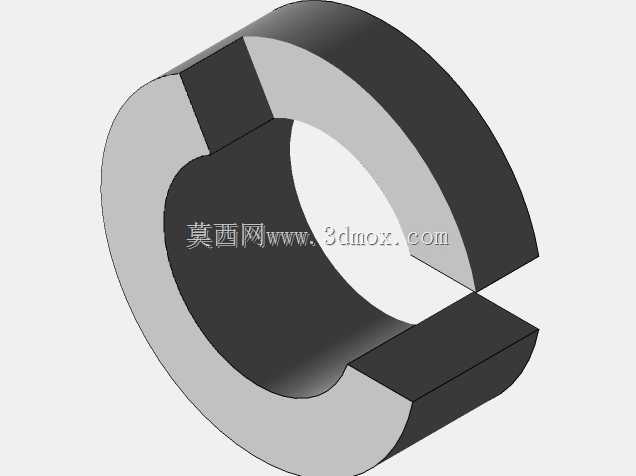

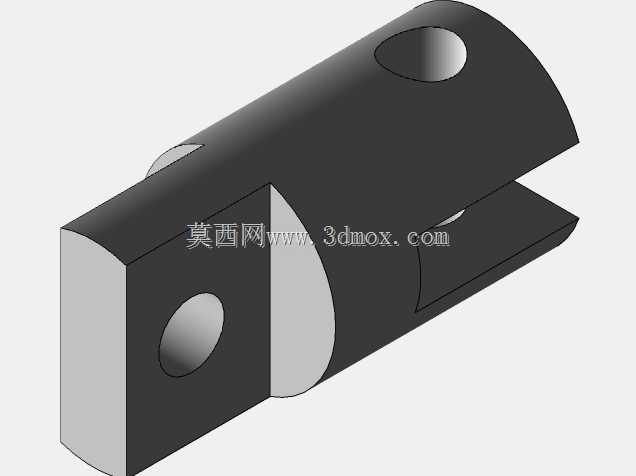

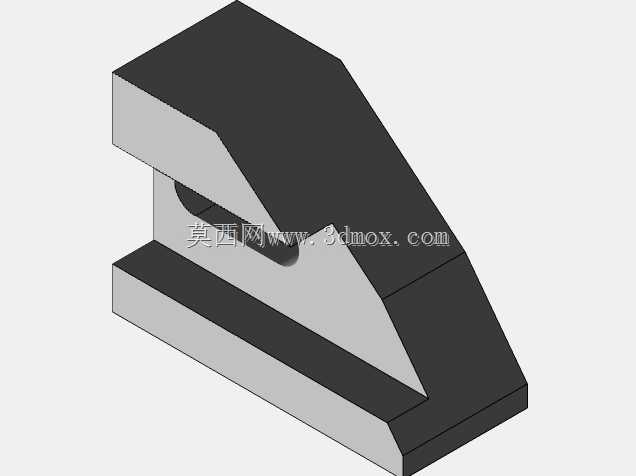

　　形体设计并不追求复杂外观，而是把工程中常见的结构特征拆分为可训练的单元。部分零件采用矩形基体叠加台阶、肋板和凸缘，用于训练等高面、错位面和遮挡轮廓的判断；部分零件在端部设置斜面、圆弧面或锥形收口，用于理解截平面与圆柱、棱柱相交后形成的椭圆弧、直线段和过渡轮廓；还有一类零件在板件上布置圆孔、长圆孔、同心圆环和半圆柱槽，重点核对孔轴线方向、通孔与盲孔差异、圆心投影位置以及内外轮廓的虚实线关系。多个习题还加入对称结构、偏心凸台、L形折弯和局部切除，使视图中出现较多折线、隐藏线和重合投影，能够有效检验读图者对空间层次的分辨能力。

　　从设备与工装设计的实际用途看，这些形体虽然以习题形式出现，但对应的结构语言在通讯设备支架、仪器安装板、传感器固定座、钣金连接块、小型机座和检测夹具中十分常见。例如带长圆孔的板件可对应设备外壳上的调节安装位，圆弧端部零件可对应手持终端或通讯模块的过渡外壳，带同心圆柱的基体可对应旋钮、接插件座或转轴支撑，开槽与凸台组合则常见于定位夹具、导轨挡块和嵌入式模块托架。通过对这些基础形体进行投影训练，结构工程师在评审二维图纸时能够更快判断尺寸链是否闭合、特征是否可加工、安装面是否存在干涉，也能在三维建模时减少因误读视图造成的特征方向错误。

　　建模思路上，每个实体都以已知工程视图为约束，先确定基准面和主体轮廓，再按拉伸、切除、旋转、倒角和圆角等特征逐步还原。矩形类形体优先核对长宽高方向的投影长度，斜切类形体需要锁定切面与相邻棱线的交点，圆柱和圆孔类结构则以轴线为核心检查圆心在不同视图中的位置。对于带圆弧包络和异形端面的零件，不能只凭单一线条判断曲面边界，而应结合相邻视图中的中心线、虚线和轮廓线共同确认。这样形成的三维模型既可作为制图答案的立体校核，也可用于剖切、爆炸、测量和投影生成，让学员在软件中旋转观察后再回到纸面补线。

　　外形尺寸与安装边界方面，各习题实体均保持紧凑的教学件尺度，主体以板状、块状和短轴状为主，便于在图纸中布置三视图。板件类结构的厚度、台阶高度和孔边距需要保持明确比例，避免投影后轮廓重叠过度；圆柱类结构的外径、内孔和端部圆角应同轴布置，保证圆环、中心线和虚线能够形成规范投影；斜切与尖角零件的末端边界要控制在基体轮廓内，防止补画侧视图时误增不存在的棱线。若把这些形体转化为实际通讯设备或仪器内部零件，安装边界通常由底面贴合区、孔位中心距、外轮廓避让区和端部插拔空间共同决定；模型中清晰的基面、孔轴和端面，可为后续预留紧固件空间、线缆通道以及装配公差提供直接参考。

　　在工程应用场景中，这类参照模型还可用于CAD课程的投影命令演示、企业新员工制图规范培训、技能大赛识图备赛以及三维数字化设计考核。使用者可以从任意实体生成标准三视图，再隐藏其中一个视图让练习者补画；也可以对比实体剖切结果与图纸中的虚线，说明内部孔槽为何在某一方向可见、在另一方向不可见。对于结构设计人员，它的价值不在于单个零件本身，而在于把抽象的投影规律固化为可测量、可旋转、可剖切的空间对象，使读图、建模、加工和装配之间的沟通更加准确。
