MAGPULMOE枪械握持手柄结构设计

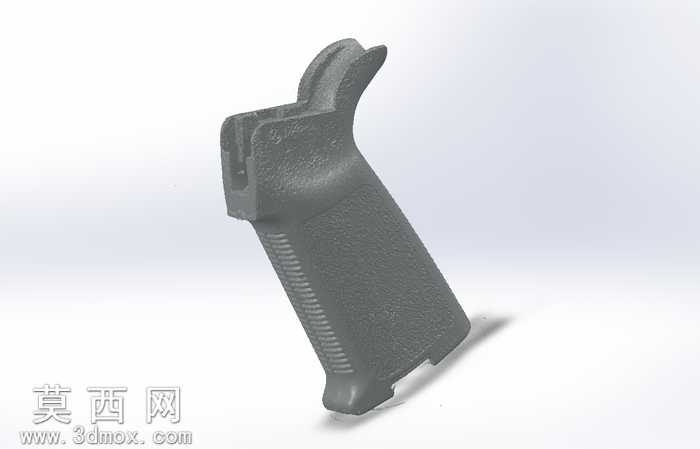

本作品为MAGPUL MOE款式枪械握持手柄的三维参数化模型，建模阶段以实物测绘数据为基础，在SolidWorks软件中完成全特征构建，首先通过草绘绘制手柄主体的纵向轮廓曲线，精准还原符合人体工程学的握持弧度，针对虎口贴合位置做了内凹曲面优化，确保握持时手掌与手柄表面的贴合度达到最优。建模过程中对表面防滑纹理做了阵列特征处理，沿手柄握持区域的曲面均匀排布横向防滑筋，每道防滑筋的凸起高度、间距都经过参数化调整，既保证防滑性能，又避免纹理过于尖锐造成握持不适感。手柄上部的枪械连接卡位做了精准的公差预留，卡位的卡槽深度、卡扣凸起尺寸完全适配对应AR15系列枪械的安装接口，安装定位面做了平面度约束，确保装配后无松动晃动问题。手柄底部的封盖结构采用卡扣式连接设计，建模时预留了封盖的安装间隙，同时做了防呆结构设计，避免装配时出现方向错误。材质渲染阶段采用聚合物哑光磨砂材质，还原该类手柄常用的玻纤增强尼龙材质质感，表面纹理做了细微的颗粒质感处理，模拟注塑成型后的真实表面效果，渲染时采用侧上方主光源搭配底部补光，清晰展现手柄的曲面过渡、防滑纹理细节以及整体轮廓形态，阴影做了柔化处理，突出模型的立体结构。设计思路上围绕实战握持需求展开，手柄整体倾角经过反复调整，适配自然握持时的手腕角度，降低长时间握持的疲劳感，手柄壁厚采用均匀化设计，兼顾结构强度与轻量化需求，内部预留的储物空间结构完整，可容纳小型配件，整体模型无破面、无特征缺失，所有倒角、圆角过渡自然，符合注塑加工的工艺要求，可直接用于结构验证、3D打印试制以及相关配件的二次开发设计。
