层叠式电子线路板防护盒结构设计

　　这套层叠式电子线路板防护盒，主要面向通讯终端、小型控制模块以及嵌入式板卡的封装场景，用来把裸露的PCB、接插件和内部支撑件约束在一个可装配、可检修的封闭空间内。现场使用时，这类盒体既承担物理防护，也决定板卡在整机中的安装姿态、散热路径和后期维护便利性。

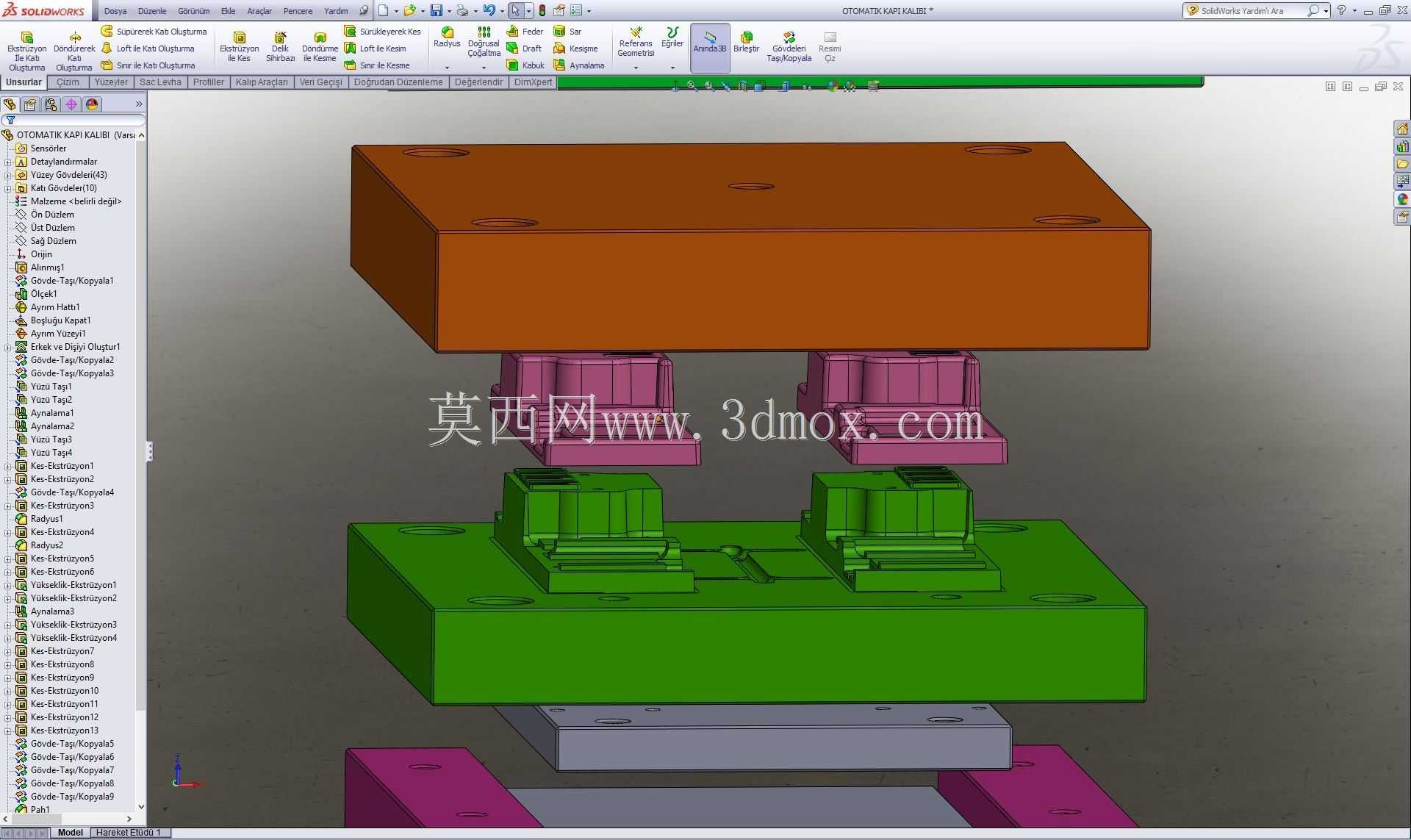

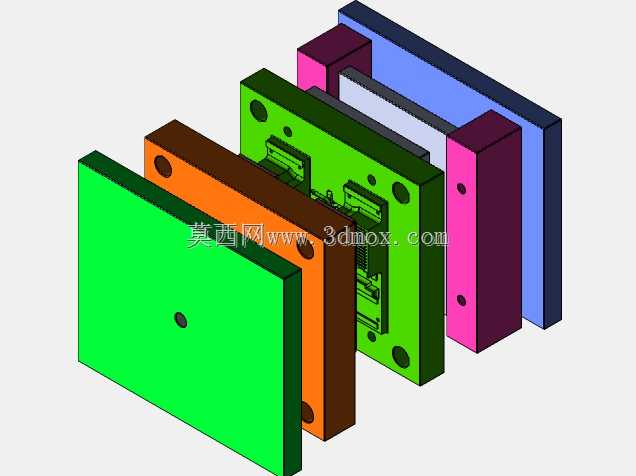

　　从结构展开状态可以看出，设计并没有采用单一深腔盒体，而是将外盖板、中间支撑板、板卡安装板、侧向隔条和后端板分层布置。这样处理的直接好处，是每一层都有明确功能：最外侧绿色盖板形成平整防护面，避免外部异物直接触碰线路板；橙色板件承担过渡支撑，使盖板与内部板卡之间保留必要间隙；绿色中间板上预留多个圆孔和定位特征，用于螺丝锁付、柱位避让或内部元件限位；粉色与紫色侧部构件则在堆叠方向上形成侧向边界，防止层间错位。

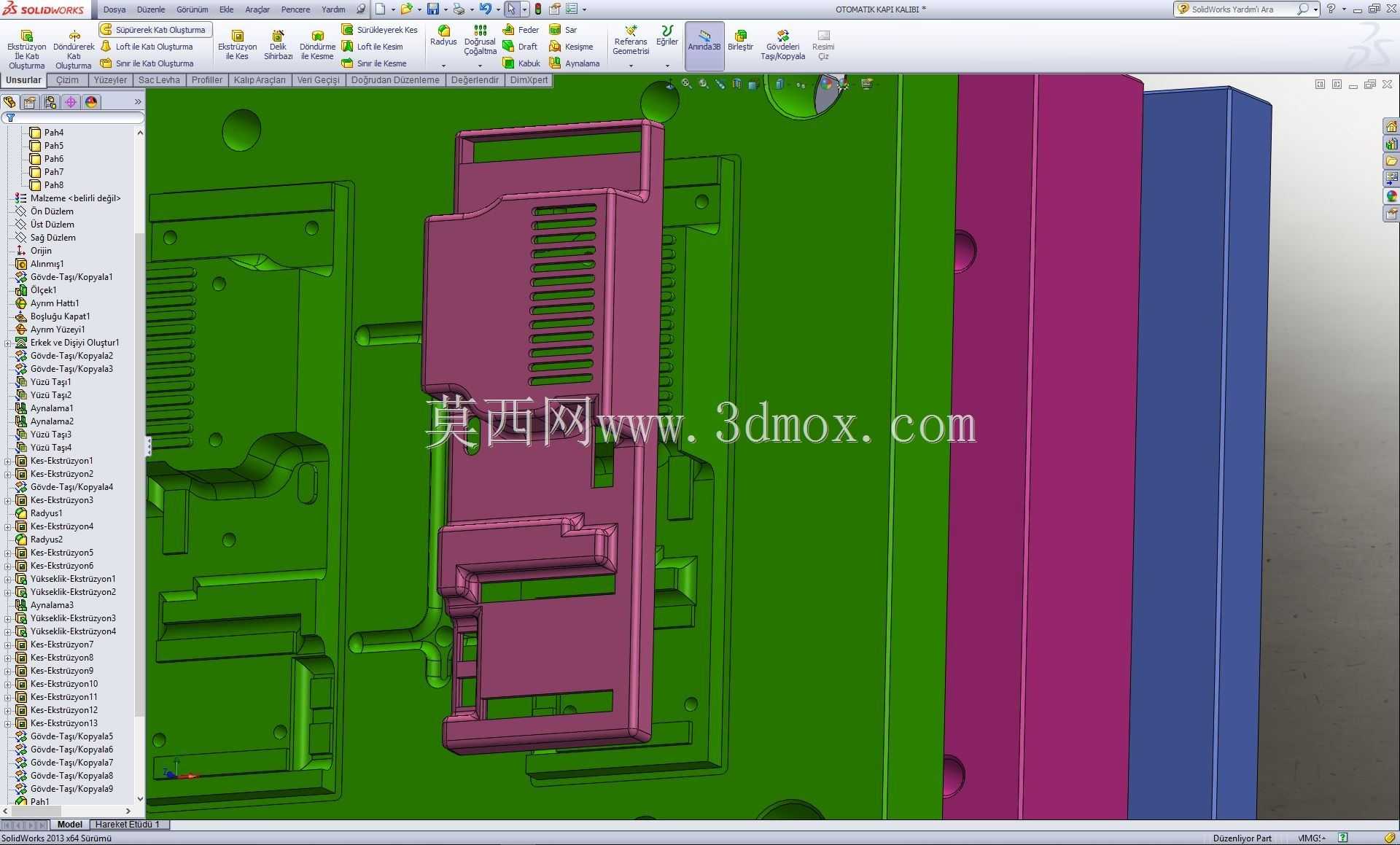

　　板卡安装区域是整个盒体的核心。中间支撑板围绕PCB轮廓设置了安装孔、避让槽和凸台，板面不需要大面积贴死，而是通过局部支撑点接触。这种方式在工程上比较常见，一方面可以减少塑料件平面度误差对电路板的强制拉扯，另一方面也能给焊点、较高电容、连接器等元件留出高度空间。若板卡背面存在突出元件，层间空隙还能避免装配压伤，降低批量装配时的返工风险。

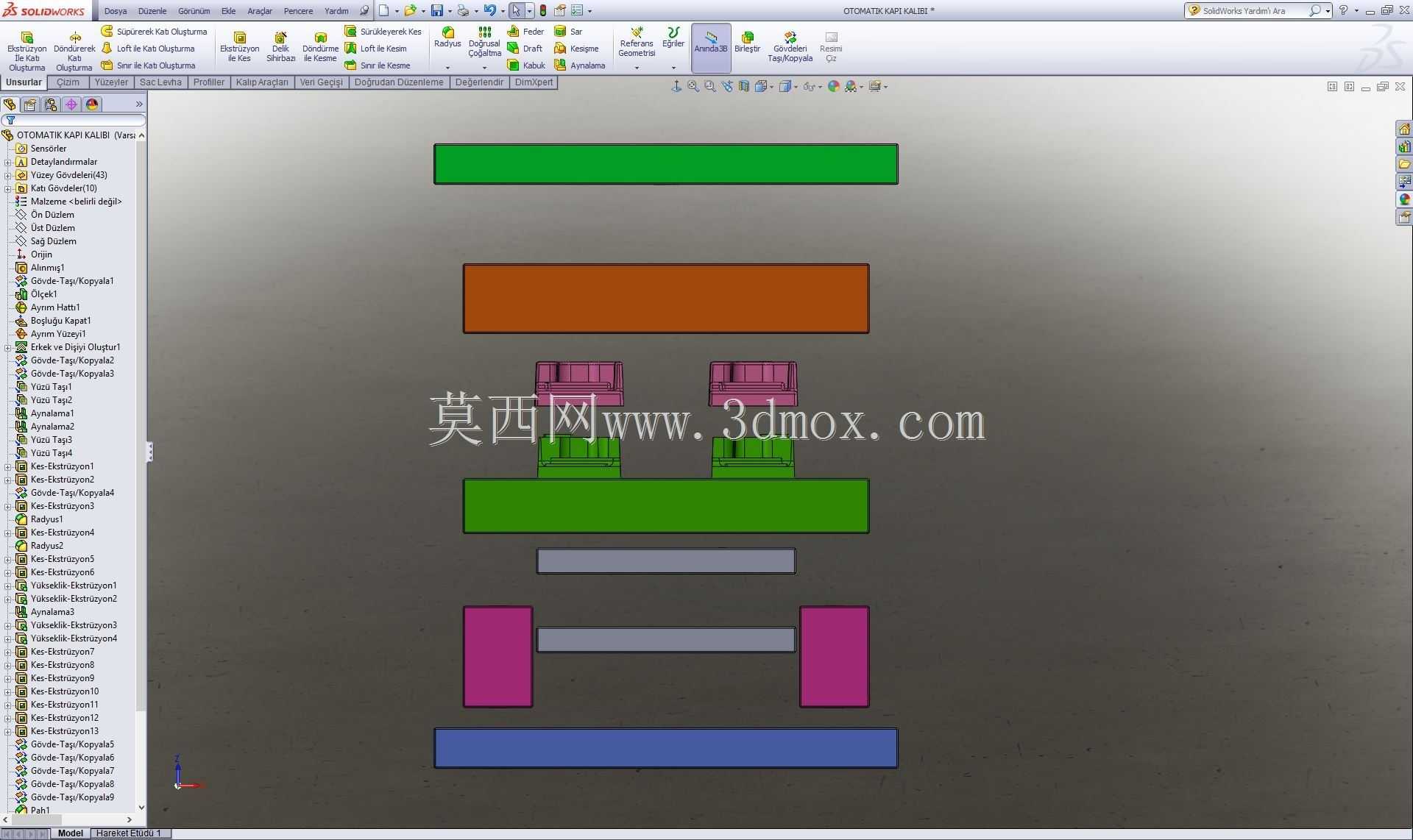

　　外壳的层叠思路适合多板卡或带屏蔽需求的电子模块。各板件沿同一方向依次叠合，装配人员可以按照盖板、支撑层、板卡层、隔条、后端板的顺序完成定位，再通过侧边或角部紧固件锁紧。相比完全封闭的上下壳，这种结构在试制阶段更容易检查板卡位置，也方便在验证过程中增减垫片、调整隔层厚度。对于需要反复调试的通讯控制盒，开放式分层结构能够明显缩短样机确认周期。

　　孔位布置体现了较明确的安装边界。外侧板件上的圆孔并非随意放置，而是分布在受力稳定的角部和边缘区域，适合布置自攻螺钉柱、热熔铜螺母或穿钉连接。孔位远离中间大面积薄壁区，可降低锁付时板面凹陷和白痕风险。中间板上的小孔则更多服务于PCB固定，孔距需要与电路板安装孔保持一致，同时在孔周留出足够的螺丝头或螺母沉放空间。

　　外形方面，盒体整体呈规则矩形堆叠，外部轮廓平直，适合在设备仓、控制柜、通讯接口箱等空间内贴边安装。平直外表面也便于后续增加标识、铭牌、防尘贴或导电密封材料。侧边构件的高度决定了内部可用层距，设计时需要同时核对最高元件、板间连接器、线束折弯半径和外壳壁厚，不能只按PCB平面尺寸推盒体大小。

　　在防护性能上，这种结构可以通过增加唇边、凹槽或密封胶条实现防尘防溅，但层与层之间必须保证配合面连续。若用于干燥室内环境，可优先考虑散热和装配效率，保留适当通风间隙；若用于靠近工业设备的通讯模块，则应在侧边拼缝处增加止口，减少粉尘沿层间缝隙进入。塑料壳体成型时，较大平面要关注缩痕和翘曲，因此盖板背部宜设置加强筋，筋位走向尽量避开板卡元件投影区。

　　安装固定上，后端板和侧边框可作为与外部设备连接的主要承载部位。需要壁挂或机架固定时，可在后端板预留沉孔或挂耳；若盒体随设备移动，则要把紧固点布置在靠近边框的位置，避免薄板承受振动载荷。内部PCB与外壳之间最好通过铜柱、塑料支撑柱或螺钉形成独立承载链，让外力先经过壳体和支撑件，再传递到板卡，而不是让连接器承受整盒重量。

　　散热路径也在分层结构中得到体现。板卡与盖板之间保留空气层，功率器件附近可通过开孔、导热垫或局部加厚凸台把热量导向外壳。若通讯模块长期处于发射状态，芯片和电源区域温升较高，就不能单纯依赖封闭盒体自然散热，需要在不影响防护的前提下让热量向外侧大板传递。

　　整体来看，该线路板盒结构把防护、定位、层间距控制和装配顺序放在同一套壳体中解决，适合小批量电子通讯模块的结构验证与注塑成型开发。建模时需要重点核对层叠方向的总厚度、各板件壁厚、螺丝柱高度、PCB孔位、连接器开口以及外轮廓干涉关系，确保实物装配后板卡不被压接、壳体不产生错位、外部安装边界清晰可用。
