塑料制品注塑成型模具结构设计

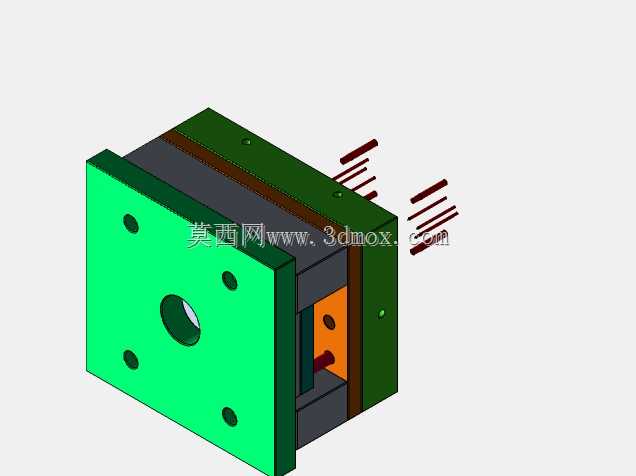

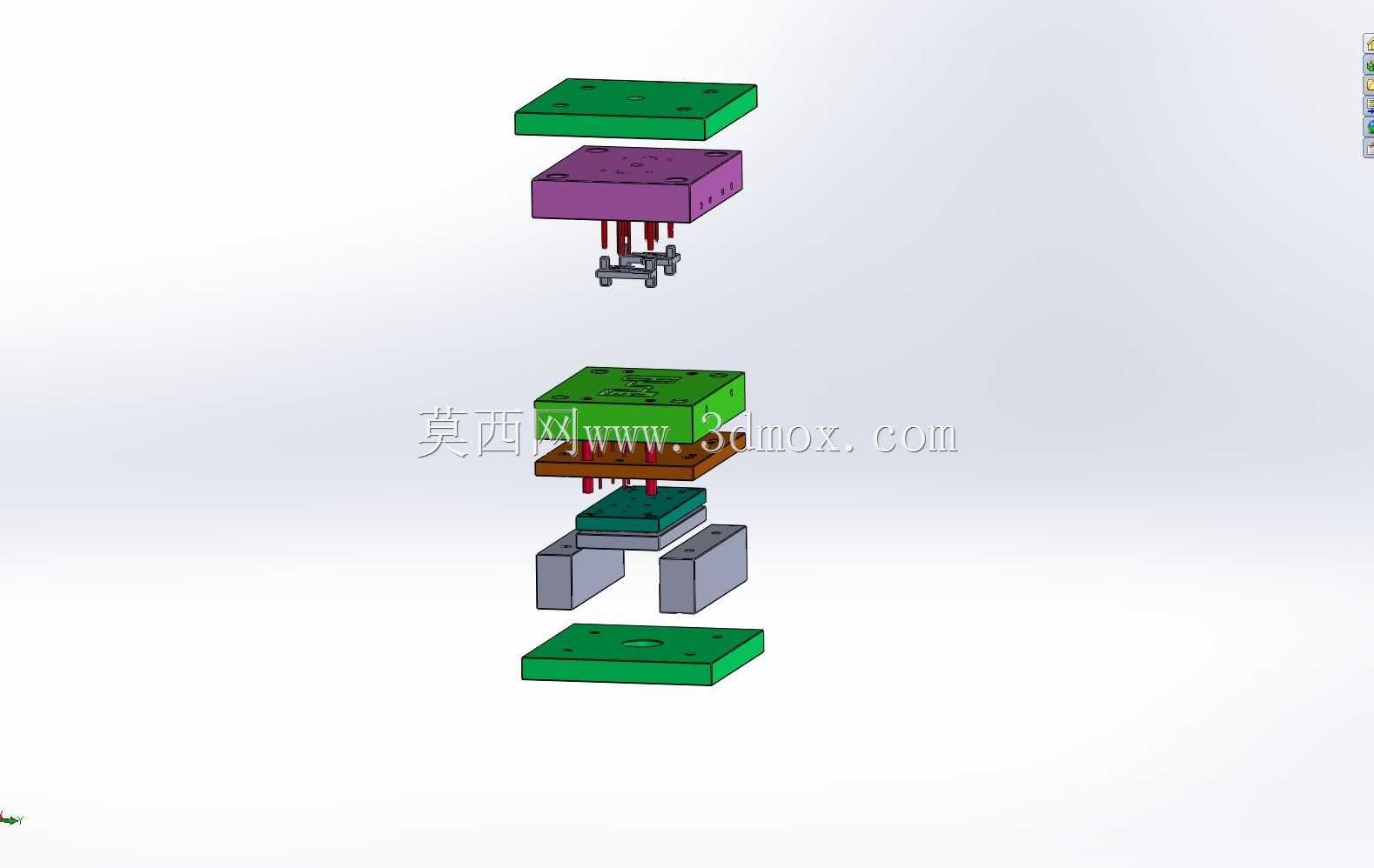

这套模具结构针对小型塑料制品的批量注塑成型需求开发，核心应用于日用塑料配件、小型工业塑料结构件的生产场景，适配常规卧式注塑机的安装规格，可直接搭载在锁模力120吨级的通用注塑设备上完成连续生产作业。从结构布局来看，模具采用标准两板模模架结构，定模侧设置绿色涂装的面板与定模板，直接对接注塑机的定模安装板，中心开设主流道衬套安装孔，衬套凸出定模面板的高度控制在10mm以内，可匹配注塑机喷嘴的贴合半径，避免射胶过程中出现溢料问题。动模侧依次设置动模板、垫板、顶出面板与底板，动模底板开设标准U型安装槽，可适配注塑机动模侧的T型槽螺栓固定，安装孔位间距符合国标模架的通用尺寸规范，无需额外加工转接板即可完成上机装夹。

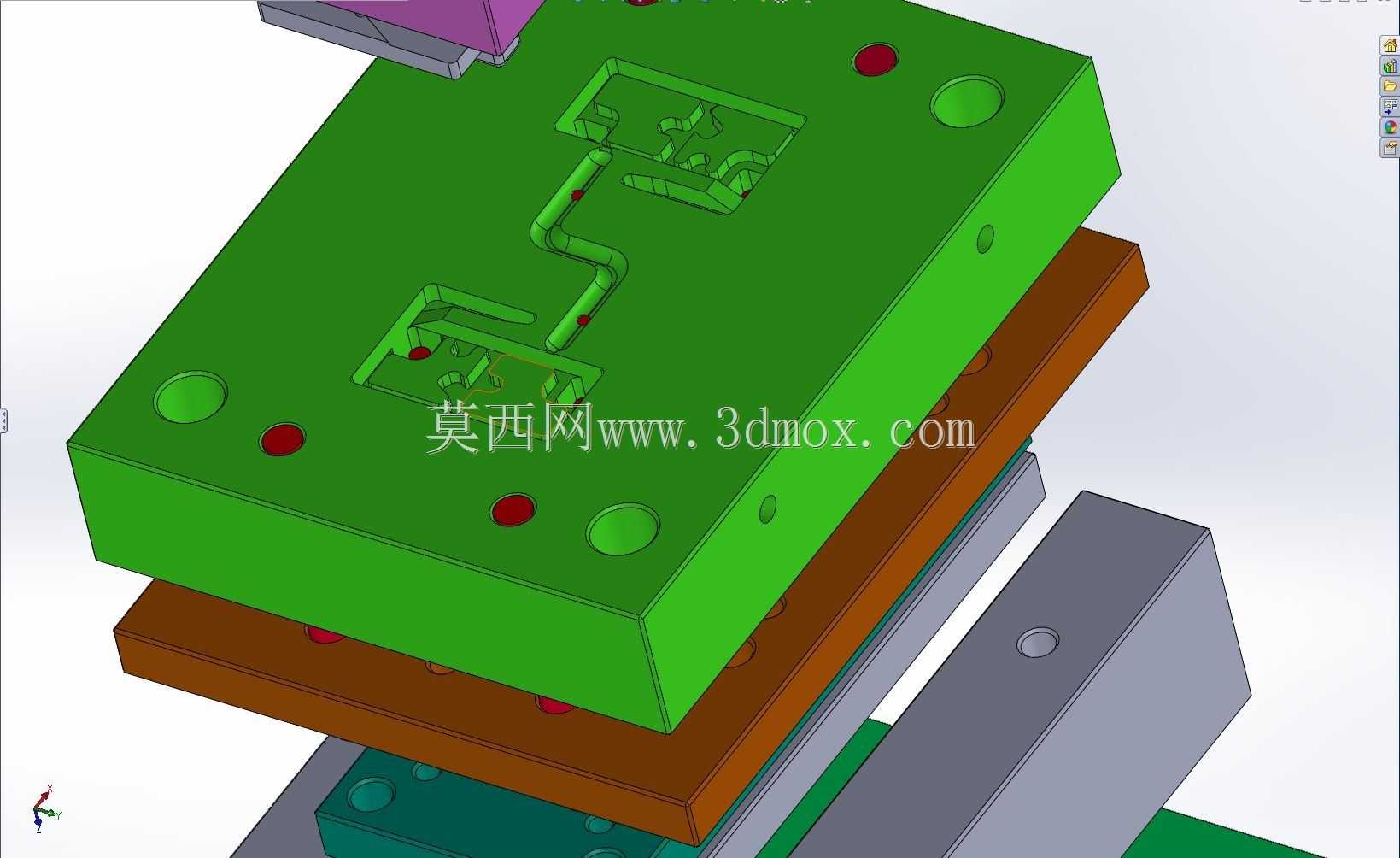

设计过程中优先考虑了成型过程的排气与冷却效率，定模板与动模板的分型面周边开设深度0.02mm的排气槽，可在射胶填充阶段快速排出型腔内的空气，避免塑料制品出现烧焦、缺胶等成型缺陷。模架内部的冷却水道采用直通式布局，水道直径设置为8mm，水道距离型腔壁的距离保持在12-15mm区间，可保证成型过程中模温均匀控制在40-60摄氏度，缩短塑料制品的冷却定型时间，提升单批次生产效率。顶出结构采用圆顶针搭配直身顶针的组合布局，顶针排布位置对应塑料制品的加强筋与侧壁边缘，可保证顶出过程中制品受力均匀，不会出现顶白、变形等问题，顶出行程预留30mm的安全余量，可适配不同高度规格的同类型制品顶出需求。

导向系统采用标准导柱导套配合结构，导柱直径设置为20mm，导套嵌入模板内部的深度达到导柱直径的1.5倍，可保证合模过程中动定模的对中精度，避免长期生产过程中出现型腔错位导致的制品飞边问题。模具侧面设置的限位拉杆可控制开模过程中的分型顺序，保证流道凝料与制品能够自动脱落，适配自动化生产的取件需求，无需人工额外清理流道。整套模具的闭合总高度控制在280mm，最大开模行程预留150mm的操作空间，可满足常规注塑机的开模行程参数要求，安装时无需对注塑机的拉杆间距、锁模行程做额外调整，通用性较强。针对成型过程中的磨损问题，所有与塑料熔体接触的型腔、型芯部件均采用淬火钢材加工，表面抛光至镜面级别，可降低熔体填充阻力，同时提升模具的使用寿命，连续生产状态下可完成30万模次以上的成型作业，维护时仅需更换磨损的顶针、导套等标准配件即可，降低了生产过程中的维护成本。
