火焰涂装斩波器管式摩托底盘结构

　　这套管式斩波器底盘采用外露弯管骨架作为承载主体，整体围绕长轴距、低坐姿、强视觉辨识度的定制机车需求展开。车架前段以两根并行圆管向前延伸，端部预留轮轴安装与前叉衔接空间；后段通过连续弯曲的主管收拢，形成三角承力区域，用于承接座垫、动力单元和尾部装饰件。骨架线条没有采用常规通勤车架的封闭盒型结构，而是保留圆管本身的纤细轮廓，使整车在侧视方向呈现拉长、前倾的姿态。

　　在实际使用场景中，这类底盘多用于定制展示车、主题改装车或轻型概念机车验证。管式结构重量较轻，弯管走向可以直接决定整车风格，尤其适合斩波器所强调的长前伸、低重心和裸露机械感。前端细长管梁负责转向区域的布局，后端收窄结构便于后轮、传动件和尾部灯具的安装；中部开放空间则留给动力总成、线束和踏板组件。设计时需要重点控制管梁交汇位置，因为动力振动、骑乘载荷和转向冲击都会通过节点传递，焊缝或拼接处不能只按外观曲线处理。

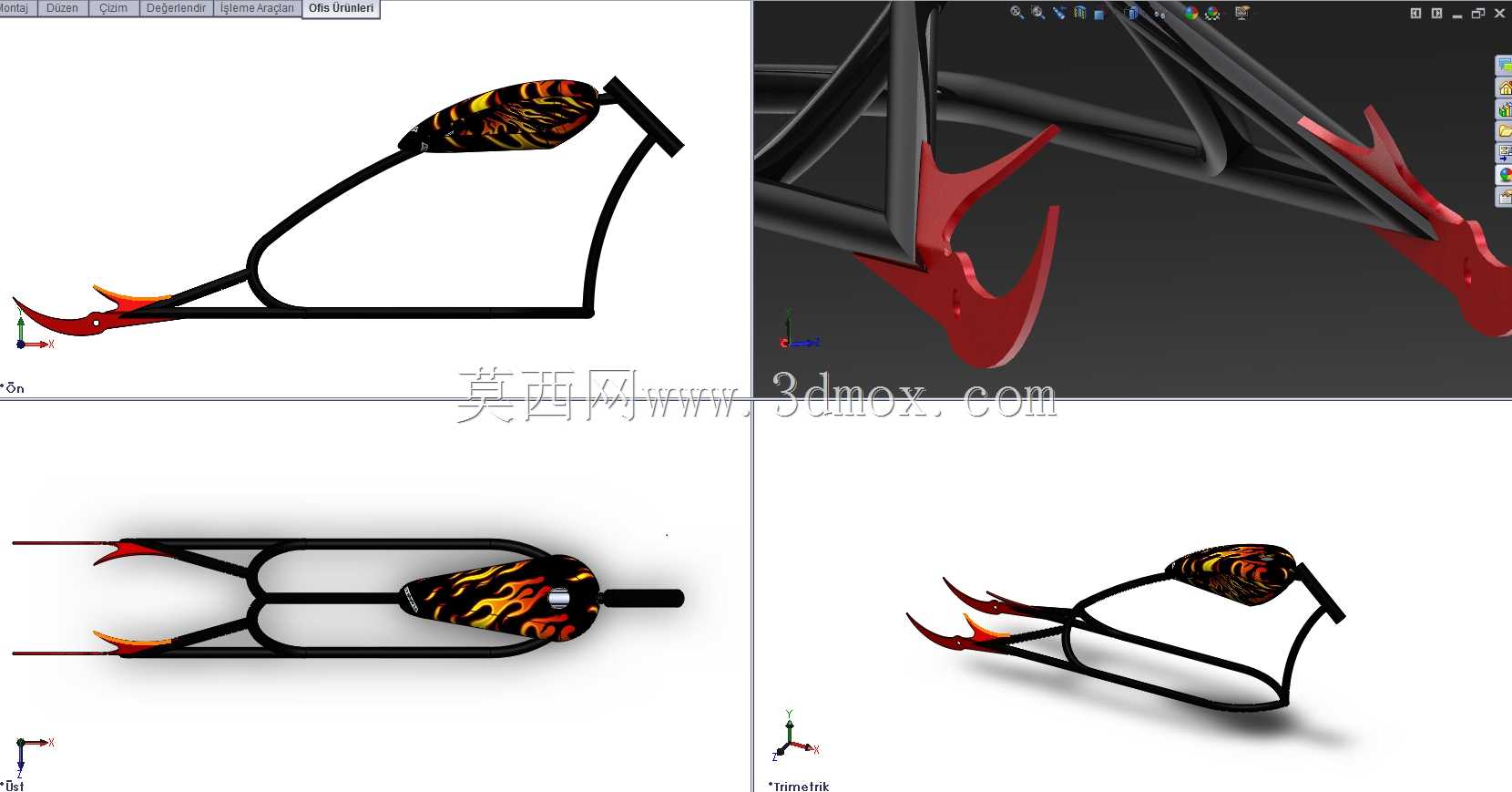

　　从功能特性看，底盘并非单纯的造型件。前伸管段需要满足轮轴安装边界，保证前轮转动时不与管梁、装饰罩发生干涉；后段三角区要为座垫支撑提供稳定附着面，同时让尾部受力能够沿主管分散到两侧。图中火焰纹装饰件安装在车架上部和前端尖刺位置，属于外观强化模块，其固定点应落在管梁刚性较好的区域，避免悬臂过长导致振动放大。红色尖形装饰与黑色管架形成强烈对比，但在工程布置上仍需避让转向极限位置和人员上下车路径。

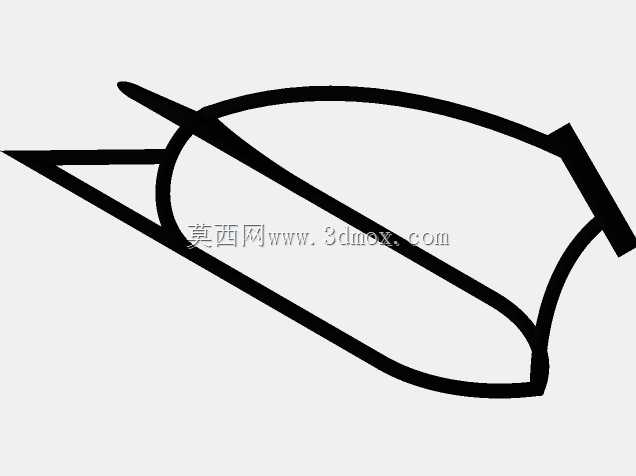

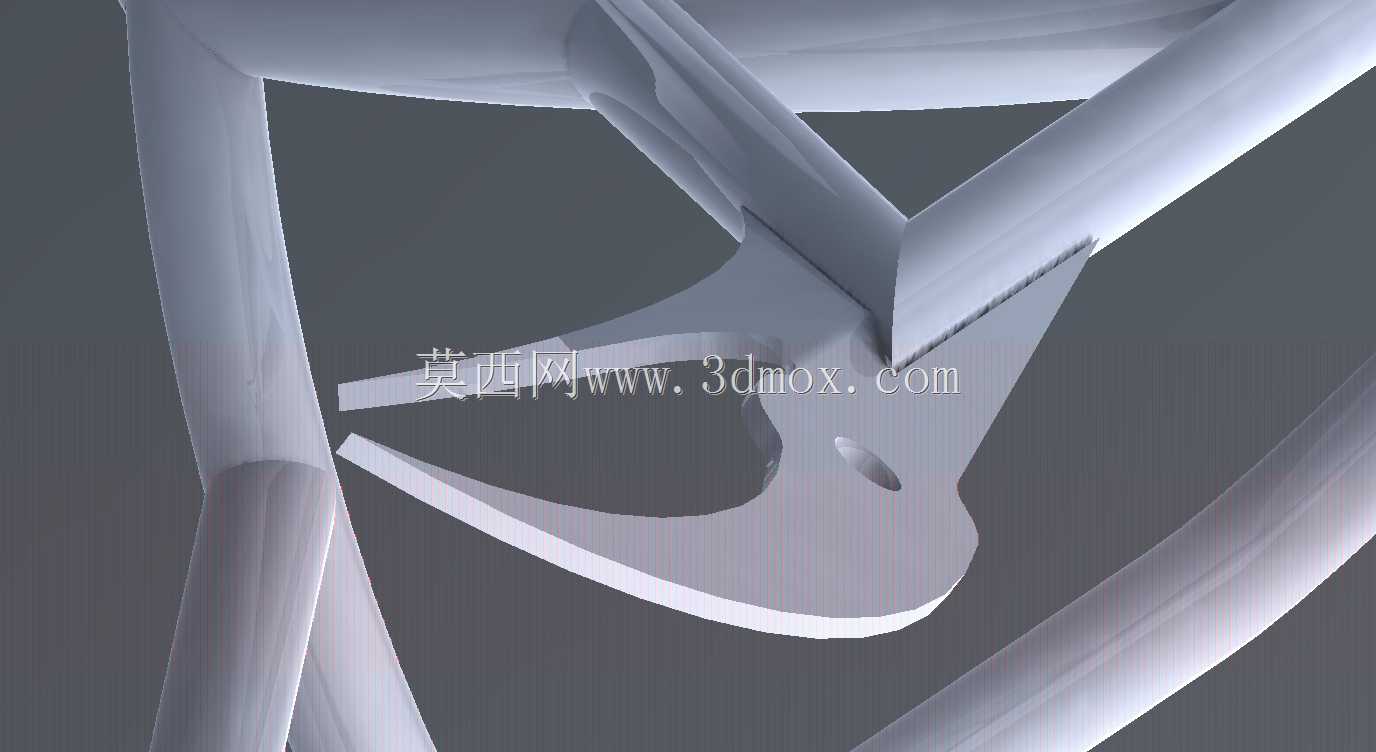

　　建模思路上，圆管路径是整个结构的核心。先依据整车姿态建立侧视中心线，确定前轮位置、座垫高点、尾部收束点和中部承载区，再通过空间样条把二维轮廓转换成三维弯管轨迹。双管并行段要保持一致间距，后段交汇区需要平滑过渡，防止管径不变时出现急弯造成加工困难。主管成型后，再补充端部安装片、装饰件连接座和局部加强节点。对于展示用途，可适当放大造型线条的夸张程度；若面向真实骑行验证，则应复核管壁厚度、焊缝长度、节点夹角和载荷路径。

　　外形尺寸方面，该底盘呈现明显的长条形布置，侧向上前后跨度大于高度，前端管梁向外伸展，后端框架低矮收拢。安装边界主要集中在三处：前端轮轴及转向连接区需要保留回转半径；中部动力与踏板区域要保证装配工具可达；后部座垫和装饰件安装面需与管梁中心线对齐。圆管之间的开放间隙虽然提升了视觉轻快感，但也要求线束、制动件和传动件在布置时沿管梁走向固定，避免悬空晃动。

　　结构校核时，不能只关注单根管件的强度。斩波器底盘的前伸量较大，转向和前部载荷会在管梁根部形成较大弯矩，因此前主管与中部承力区的交汇节点应作为重点。后段三角结构有利于提高侧向刚度，但三角顶点若集中焊接过多装饰支架，容易形成局部应力集中。实际加工中，弯管回弹、切口相贯线和焊接变形都会影响最终装配精度，三维模型里需要把管件中心线、端部基准和安装孔位明确表达，便于后续弯管、焊接和夹具定位。

　　涂装与外观件的引入也会影响结构维护。火焰纹壳体覆盖在上部管梁区域，能够强化主题风格，但拆装时不能遮挡主要连接节点；前端尖锐装饰件则需确认在转向最大角度下与前轮、前叉保持安全间隙。若该结构用于静态展示，可优先保证曲面连续和视觉冲击；若用于可行驶样机，则应在装饰件内侧增加减振垫或独立支架，使外观件不直接承担主车架载荷。整体来看，这套底盘把弯管骨架、开放空间和主题装饰结合在一起，适合作为定制机车车架方案进行造型评审、装配干涉检查和后续工程深化。
