螺钉压合式制动卡箍夹持机构设计

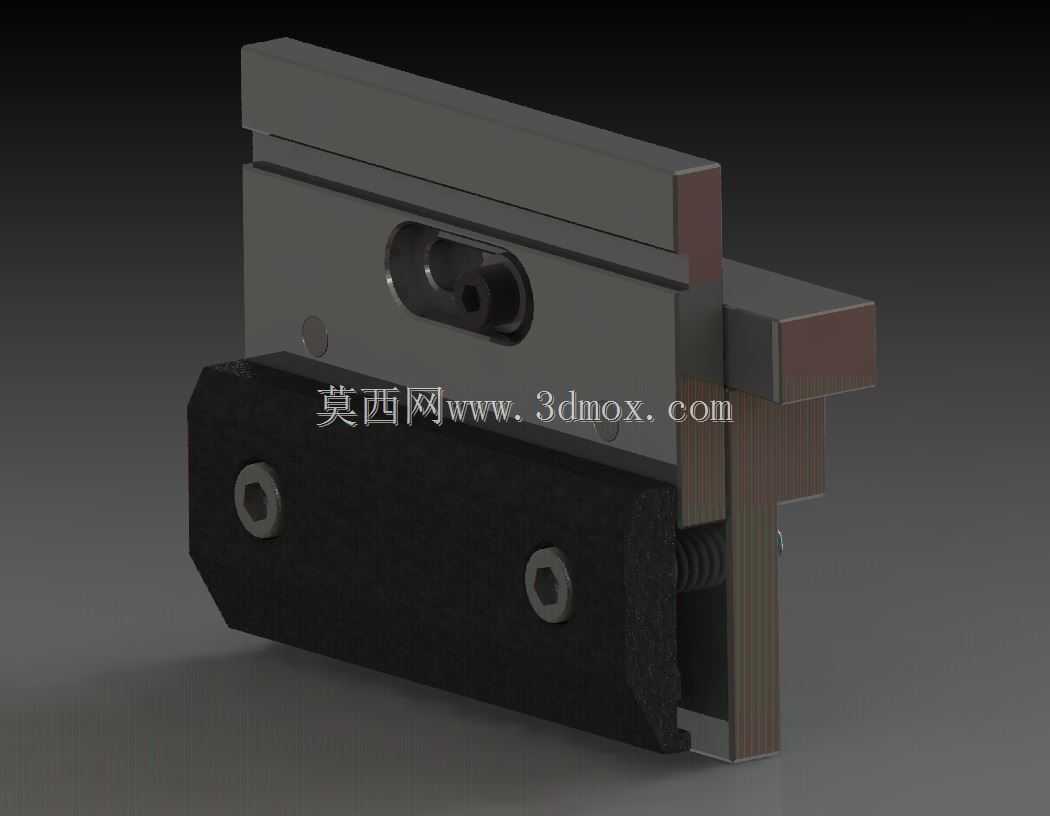

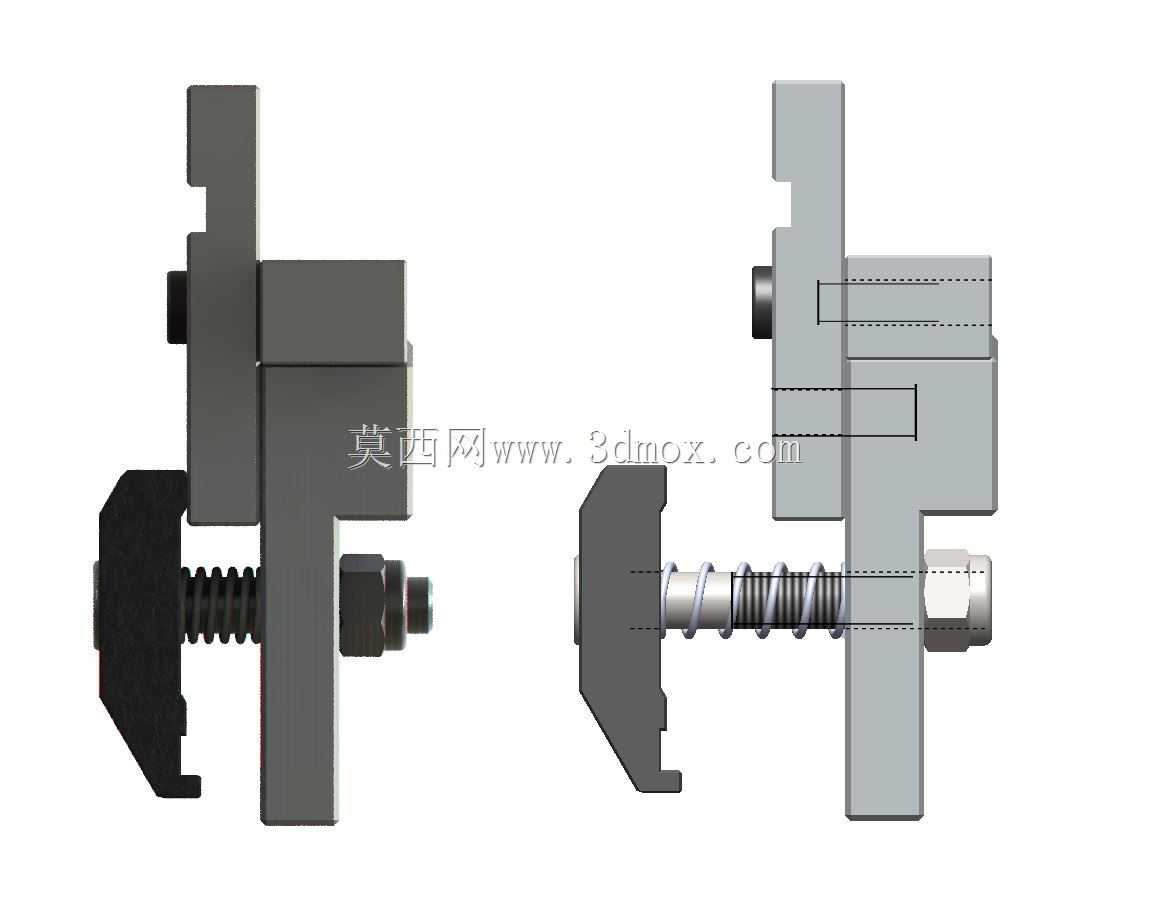

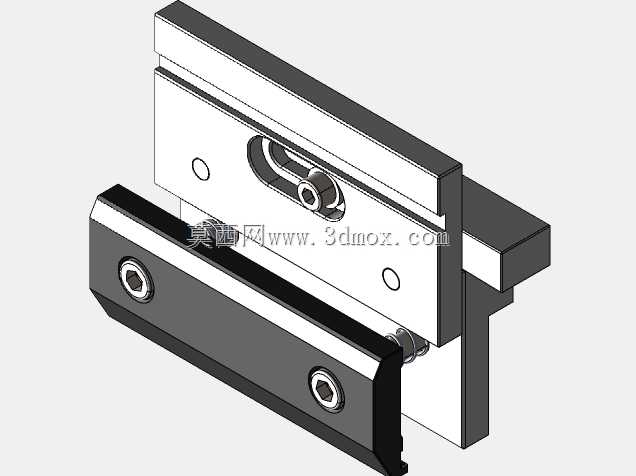

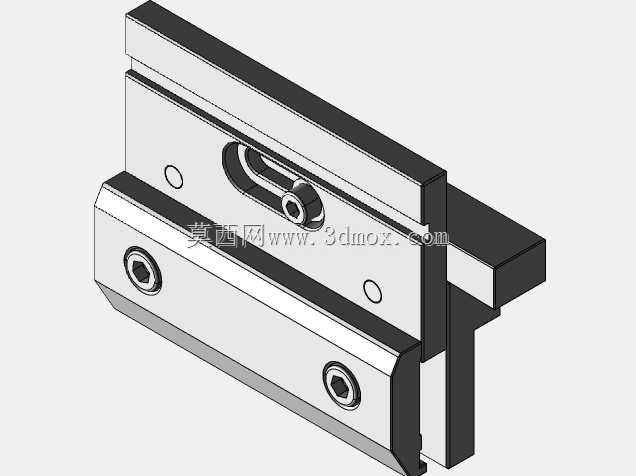

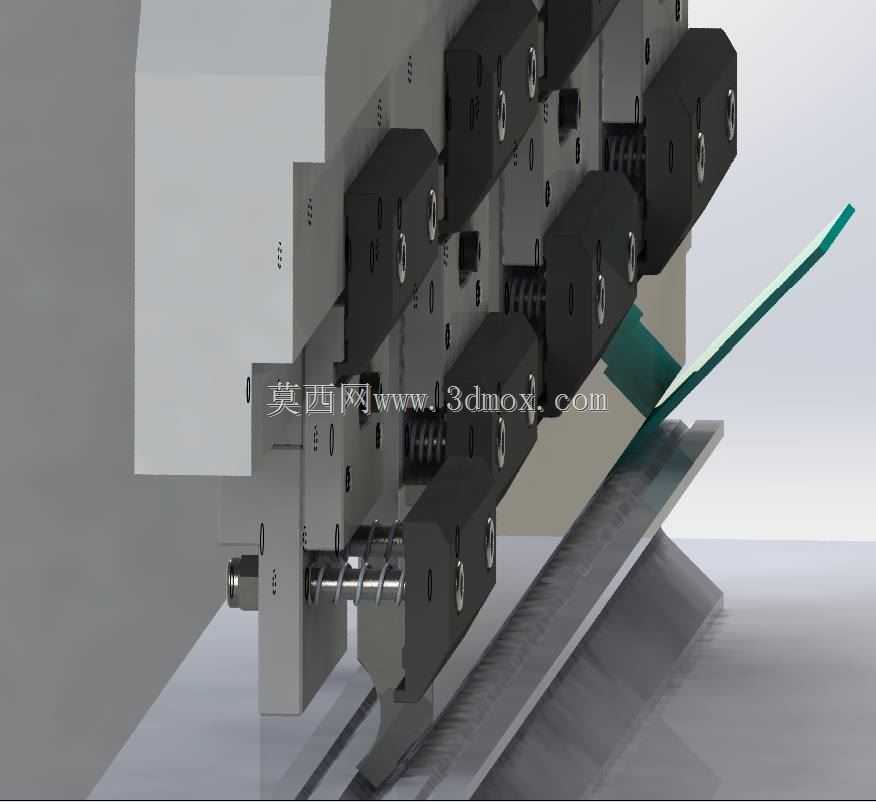

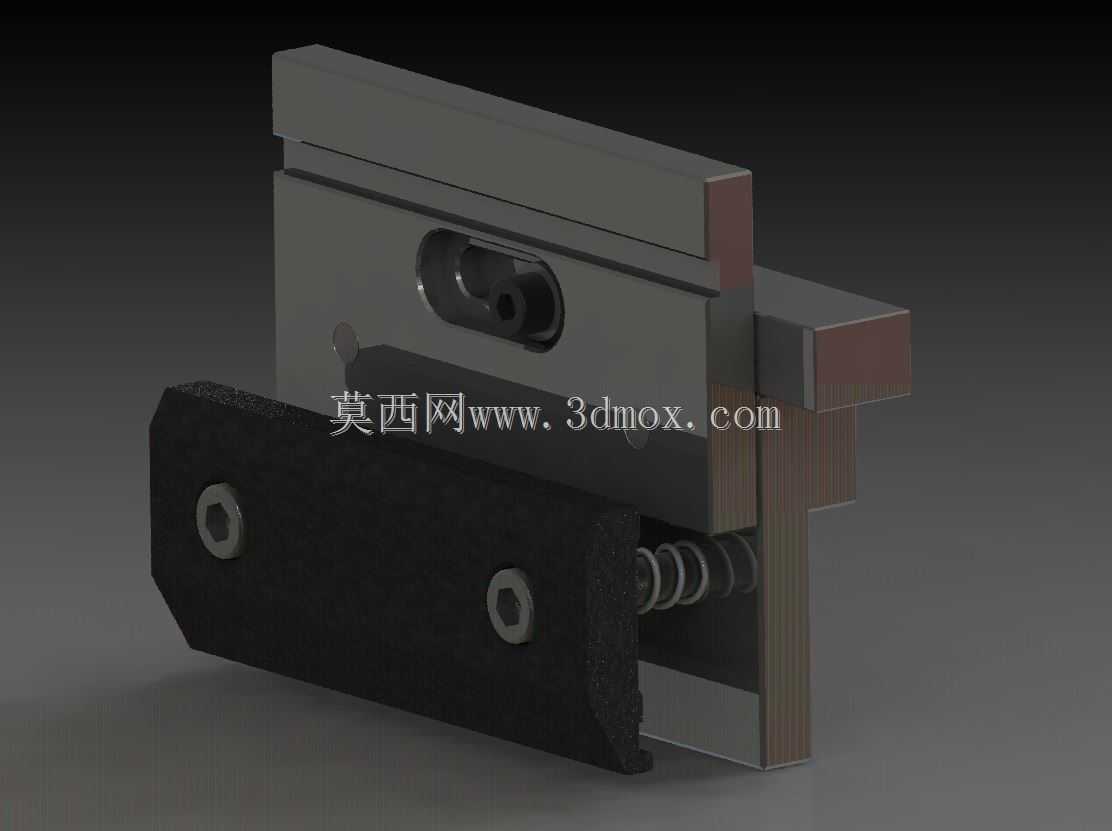

该夹持机构主要应用于压力机生产线的带材输送定位环节，针对金属薄带、复合条料在连续冲压、裁切工序中的位置偏移问题，通过螺钉下压的机械锁紧方式实现料带的精准固定，避免加工过程中料带窜动导致的尺寸超差、裁切错位等质量问题，在五金冲压、汽车零部件冲压、电子接插件冲压等连续加工场景中可直接适配现有压力机的进料工位，无需对原有设备主体结构做大规模改造。机构核心功能是通过多组对称布置的压块组件，对料带两侧边缘施加均匀的下压力，配合下方的承托斜面形成稳定的夹持约束，相比传统气缸压紧结构，该手动螺钉调节的结构无需外接气源管路，适配小型压力机、手动冲压工位的低成本改造需求，操作人员可根据料带厚度、材质硬度灵活调整螺钉下压行程，针对0.1mm到3mm厚度的金属带材都能提供合适的夹持力，既不会因压力过大导致料带表面压伤变形，也不会因压力不足出现料带滑移。设计过程中优先考虑了机构的模块化装配特性，整体采用叠层式安装板结构，所有压块组件都通过标准化的安装槽固定在立板上，可根据料带宽度灵活调整压块的布置数量与间距，单组压块内部集成了复位弹簧，在松开螺钉时压块可自动抬升，方便料带穿入与位置调整，压块与料带接触的端面做了圆角钝化处理，避免尖锐棱边划伤料带表面。安装边界方面，机构整体采用立式安装结构，背部的安装基准面可直接贴合压力机进料端的立板固定，横向安装尺寸可覆盖300mm宽度以内的料带输送需求，纵向伸出长度控制在150mm以内，不会占用过多的工位操作空间，底部承托结构的倾斜角度与料带进料角度匹配，保证料带进入夹持区域时无弯折阻力，螺钉调节端全部布置在机构外侧，操作人员无需探入设备内部即可完成锁紧力调整，兼顾了操作安全性与调节便捷性。
