电吉他音量控制旋钮精密结构设计

　　这套三维结构围绕电吉他面板上的音量调节旋钮展开，把演奏者手指直接接触的操作帽、带刻度指示的底座以及内部与电位器轴配合的连接段完整还原，属于电声乐器人机交互部件里非常典型的一类小尺寸控制件。从实际使用场景看，这类旋钮安装在电吉他琴身正面的控制腔区域，乐手在拨弦、按弦的过程中可以用小指或掌根顺势带动旋钮，实时改变输出信号的衰减量，从而制造音量渐强、渐弱或突发静音等演奏效果；它既服务于现场演出中快速控制动态的需求，也满足录音环境下精细调整输出电平的要求。

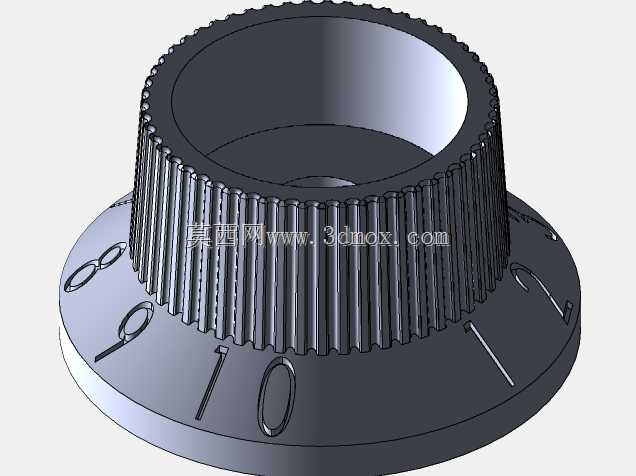

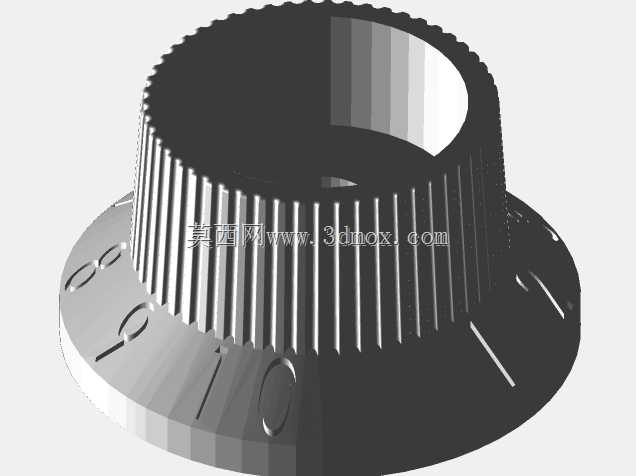

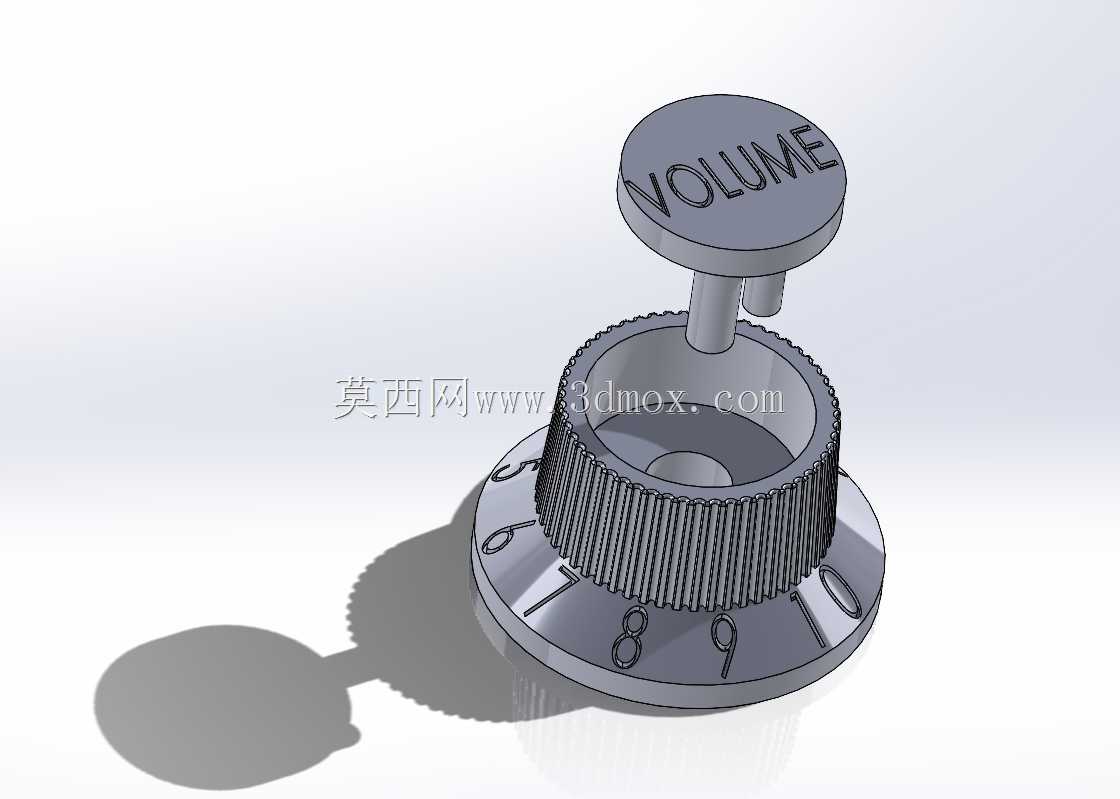

　　结构上可以拆成几个功能层次。最上方是印有“VOLUME”字样的圆形操作帽，帽顶平面略宽于下方轴颈，便于手指按压与旋转时获得稳定的接触面；操作帽通过一根圆柱形轴颈向下延伸，轴端设计成与电位器转轴相匹配的插接形式，常见做法是采用D形切口或带扁位的孔位来传递扭矩，避免旋钮在转动过程中与电位器轴发生相对打滑。旋钮主体外圈做了密集的轴向滚花，这一细节并非单纯装饰：演出时手指常带汗水或拨片残留的润滑物，直纹滚花能够显著增加切向摩擦力，让乐手在快速扫弦动作中只需轻微触碰就能准确带动旋钮，而不必低头确认位置。

　　底座部分采用圆盘式刻度盘结构，盘面上沿圆周分布6到10的数字标识，数字之间隐含音量档位的递进关系。刻度盘与旋钮主体同轴布置，旋转时数字相对于琴身固定标记的位置即可反映当前音量大致区间，这种视觉反馈在舞台强光或暗光环境下都能让演奏者快速判读。底座外缘做了轻微倒角，既减少装配时对琴身漆面的刮擦风险，也让整体线条更贴合电吉他常见的复古与现代两类外观风格。

　　从设计思路上看，这类部件需要同时兼顾扭矩传递、手感阻尼与外观识别三个维度。轴孔与电位器轴之间通常采用小间隙配合，装配时借助顶丝或弹性卡爪压紧，保证长期旋转后不松动；旋钮内部预留的空腔用于容纳电位器轴端及焊接引脚的突出部分，避免装配干涉。滚花的齿距、齿深需要在摩擦力与触感之间取平衡：齿过深会积攒汗渍与灰尘，齿过浅则起不到防滑作用，因此模型中滚花采用均匀细密的直纹，齿顶保留微小平面以改善触感。刻度数字采用凹陷或凸刻处理，既可以在后期填漆增强对比度，也能避免丝印字符长期摩擦脱落。

　　外形尺寸与安装边界方面，旋钮整体属于矮胖型紧凑结构，操作帽直径大于轴颈而小于刻度盘，形成层次分明的阶梯轮廓；刻度盘直径需要覆盖电位器在面板上的安装孔，并在琴身表面留出足够的旋转空间，避免旋钮边缘与周边的音色旋钮、拾音器切换开关或输出插孔发生干涉。轴向高度上，旋钮最高点距离琴身面板通常控制在十几毫米量级，既保证手指能够舒适施力，又不会过高影响演奏时手掌在琴身表面的滑动。安装时电位器从琴身背面穿过面板孔，以六角螺母与垫片固定，旋钮从正面压套在转轴上，再由侧面或顶部的紧定螺钉锁定，整个装配过程不需要复杂工装，售后更换也十分方便。

　　在建模实现上，旋转体部分适合以车削轮廓为基础生成主体，再对滚花区域使用阵列特征周向复制，刻度数字则通过包覆或拉伸切除映射到圆盘曲面，保证字符随圆周方向均匀分布。配合面需要重点控制轴孔的圆度与扁位尺寸，使打印件或注塑件都能与标准电位器轴可靠配合。整体结构虽然小巧，却集中体现了乐器控制件在人机触感、视觉指示与装配可靠性上的设计要点。
