带螺纹产品用可折叠堆芯结构设计

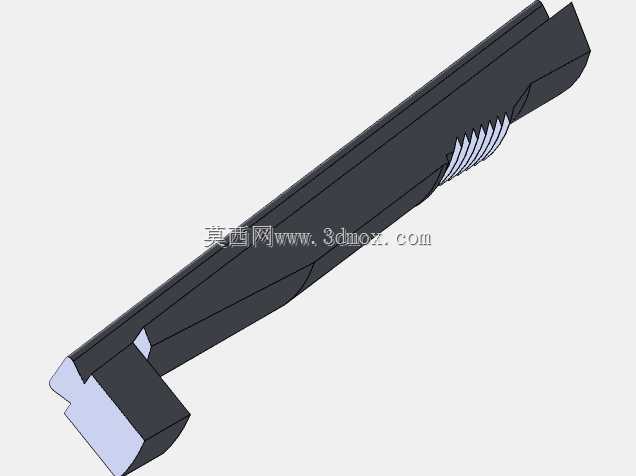

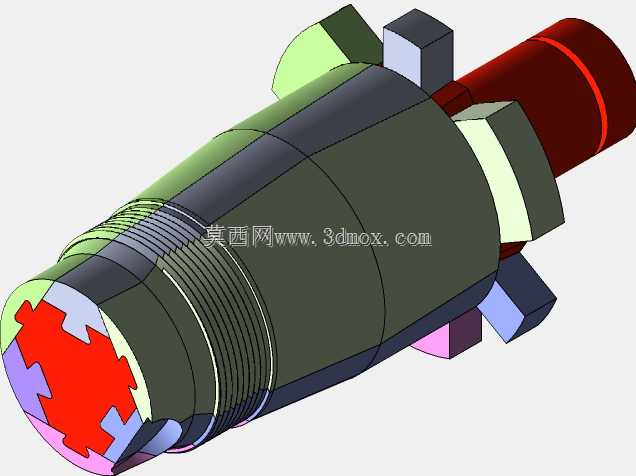

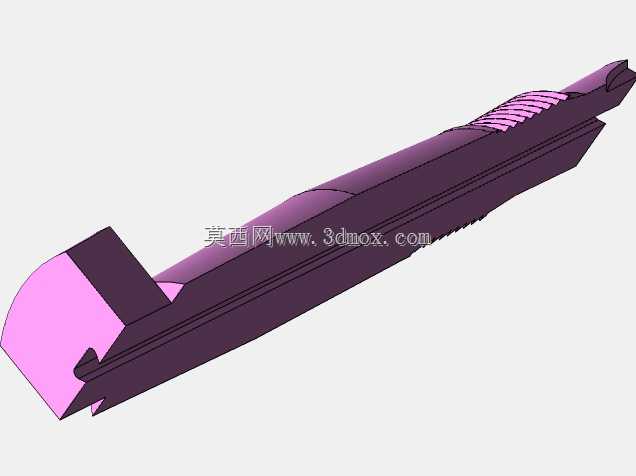

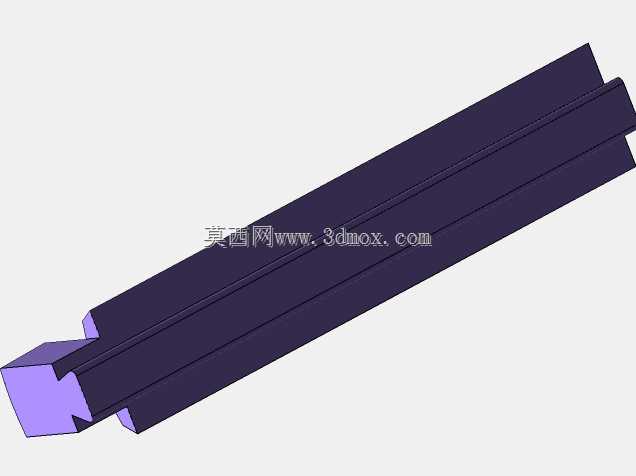

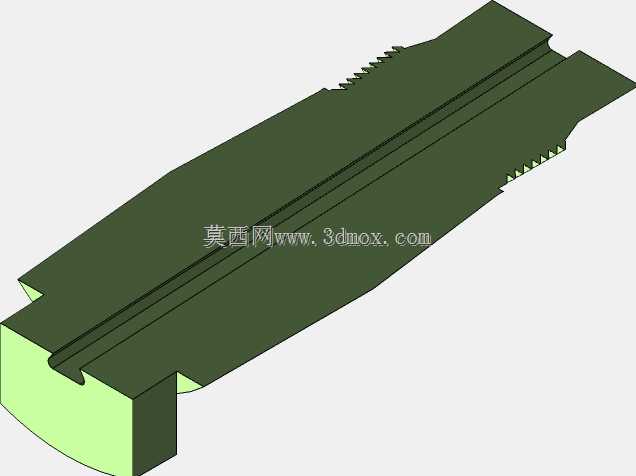

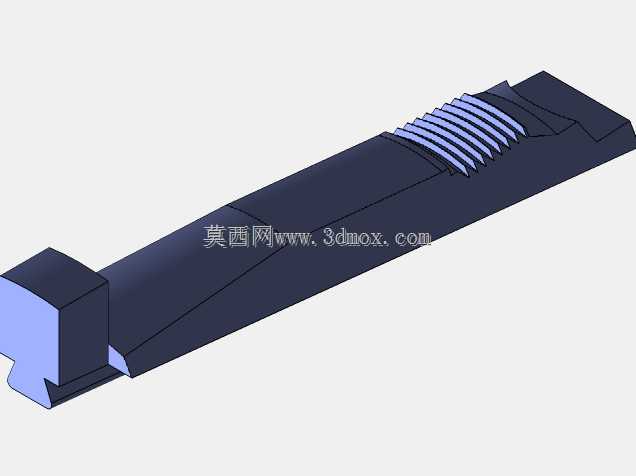

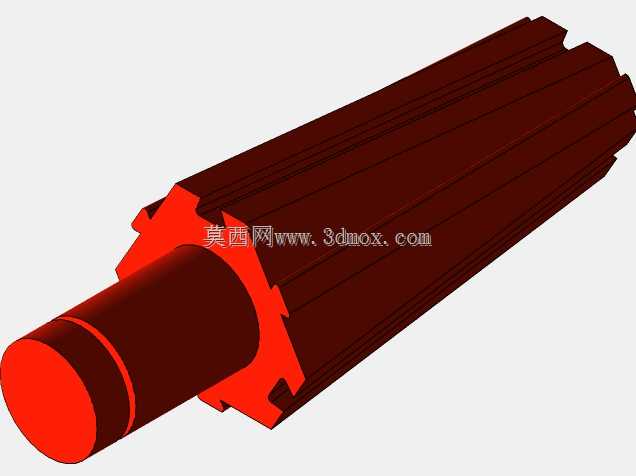

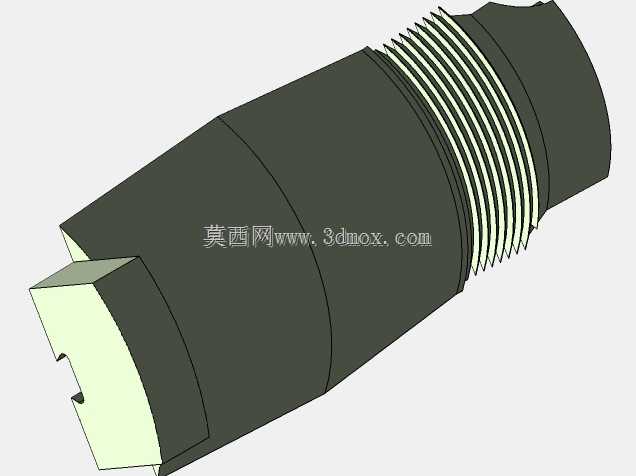

带内螺纹的注塑件脱模一直是小批量多腔模具的加工痛点，常规旋转脱螺纹结构需要额外配置驱动马达、齿轮传动组，模具整体厚度会增加近三分之一，小吨位注塑机根本无法适配，强行压缩结构又会带来螺纹牙型拉伤、型芯偏心的装配隐患。这款可折叠堆芯的结构逻辑完全跳出了传统旋转脱模的思路，靠端部多瓣式拼接的型芯块实现径向收缩，不需要额外的旋转动力输入，开模时随动板带动内部斜导柱抽芯，瓣块沿预设滑槽向内收拢，直接脱离螺纹倒扣，整个抽芯行程比传统结构缩短42%，模具闭合高度能控制在280mm以内，适配120吨级的常规注塑机。

瓣块的拼接缝位置特意避开了螺纹的受力承载区，每块型芯瓣的拼接面做了0.02mm的预压过盈量，合模注射时不会出现飞边溢料的问题，外圆段的螺纹牙型做了0.05mm的脱模斜度，和瓣块收缩的行程刚好匹配，不会在抽芯时刮伤螺纹表面。堆芯主体的外圆柱面做了分段式的排气槽设计，槽深控制在0.015mm，刚好能排出型腔内的裹挟气体，又不会让熔融塑料渗入形成飞边，靠近端部的瓣块定位台做了H7/m6的过渡配合，长期反复开合模也不会出现径向窜动，避免螺纹同轴度超差。

瓣块的滑槽角度经过反复调试，12度的斜角刚好平衡抽芯力和结构强度，角度过小会导致抽芯行程不足，无法完全脱离螺纹倒扣，角度过大则会让斜导柱承受的侧向力激增，长期运行容易出现弯曲变形。堆芯尾部的定位轴颈做了氮化处理，表面硬度达到HRC58-62，和模具模板的配合间隙控制在0.01mm以内，高速注射时不会出现偏移晃动。这种结构特别适配PP、ABS这类流动性较好的通用塑料，生产带内螺纹的瓶盖、小型接头类零件时，单模周期能比传统旋转脱螺纹结构缩短8秒左右，模具的维护成本也能降低近六成，不需要定期更换齿轮、轴承这类易损传动件，瓣块出现磨损时只需要单独更换对应镶件，不用整体拆卸堆芯主体。
