便携塑料明火点火器结构造型设计

　　这类便携明火点火器具在日常民用、户外作业、维修辅助、实验教学以及小商品结构开发中都有较高出现频率。它的核心用途不是承担复杂机械动作，而是在可控条件下完成燃气释放、火花引燃与持续小火输出，因此结构设计必须同时兼顾握持、按压、防风干扰、燃料储存、安全边界和装配成本。整机采用细长立式轮廓，主体燃料腔占据大部分高度，上部集中布置发火轮、火石座、导流罩、按压键和火焰出口，使用者单手握持后即可通过拇指完成连续操作，动作路径短，受力方向与机身轴线接近，适合快速取用和反复点火。

　　从结构拆分思路看，下部半透明壳体既是外观件，也是燃料容纳边界。壳体需要在薄壁状态下保持足够的抗跌落和抗挤压能力，同时通过材料透明度观察内部液位变化。建模时不能只把外壳当作简单曲面摆件，其内部容积、壁厚过渡、底部圆弧、上端封口区域以及与金属支架的配合槽都要保留。腔体截面采用带圆角的近似矩形或微弧面形态，既能提高手持贴合度，也能避免尖锐转角造成应力集中。底部圆角不仅影响落地冲击，还关系到注塑充模和脱模方向；侧壁厚度应尽量均匀，过厚会产生缩痕，过薄则会在跌落和内压变化时出现开裂风险。

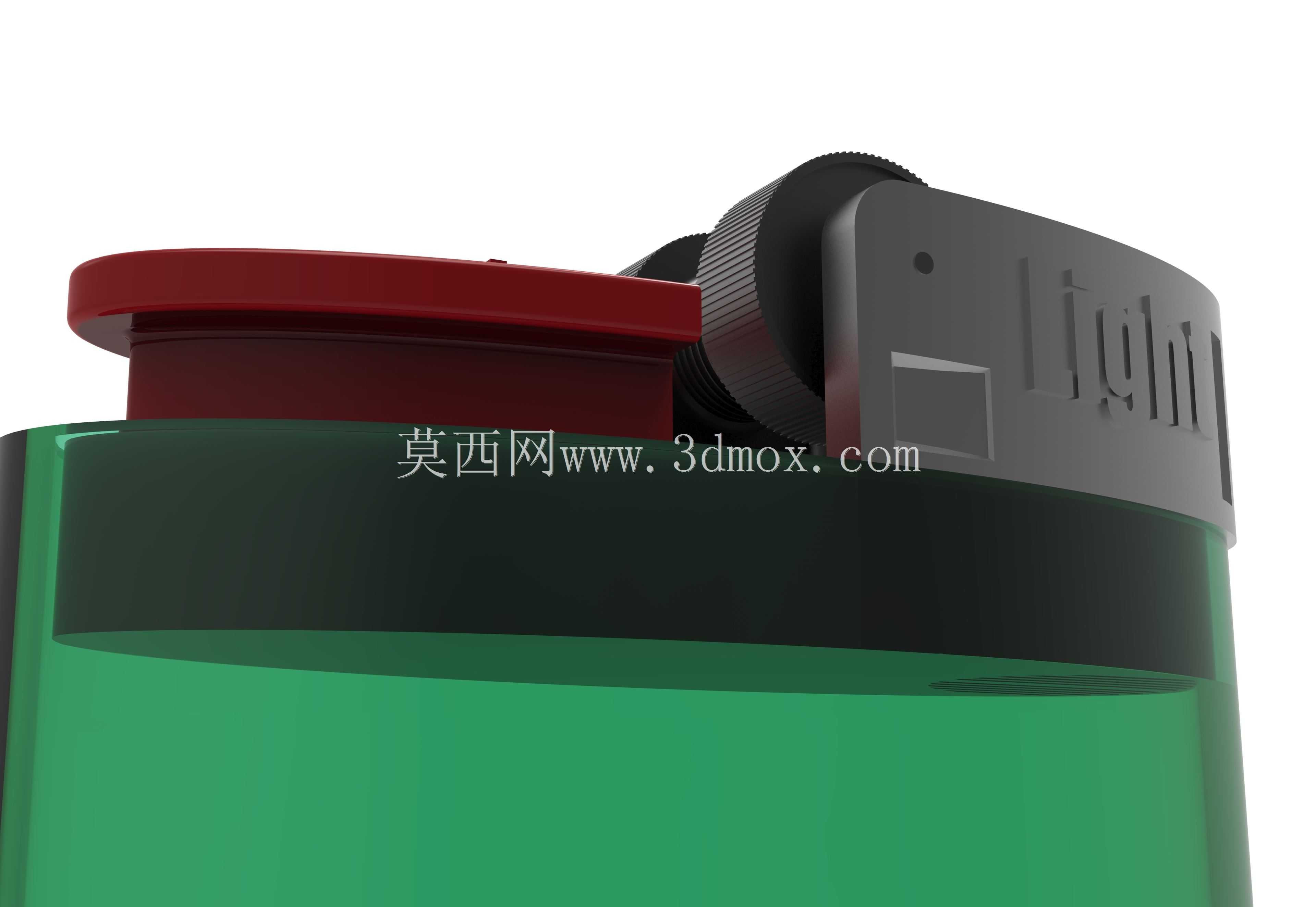

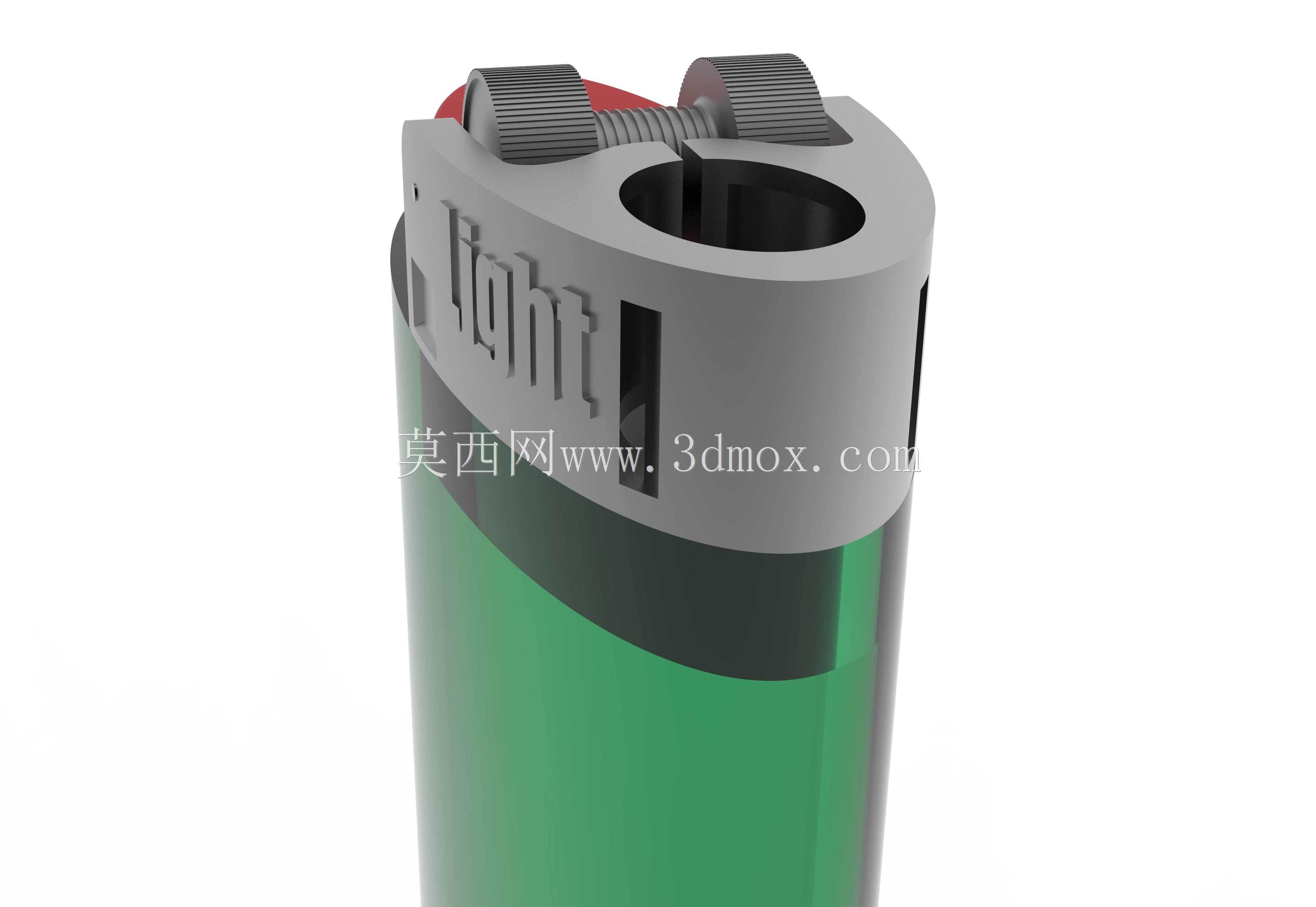

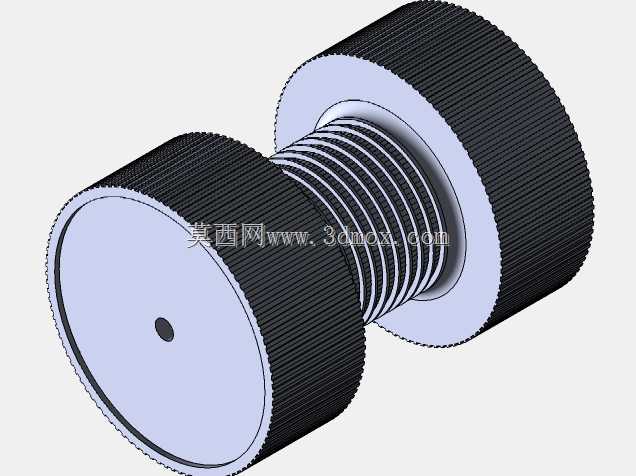

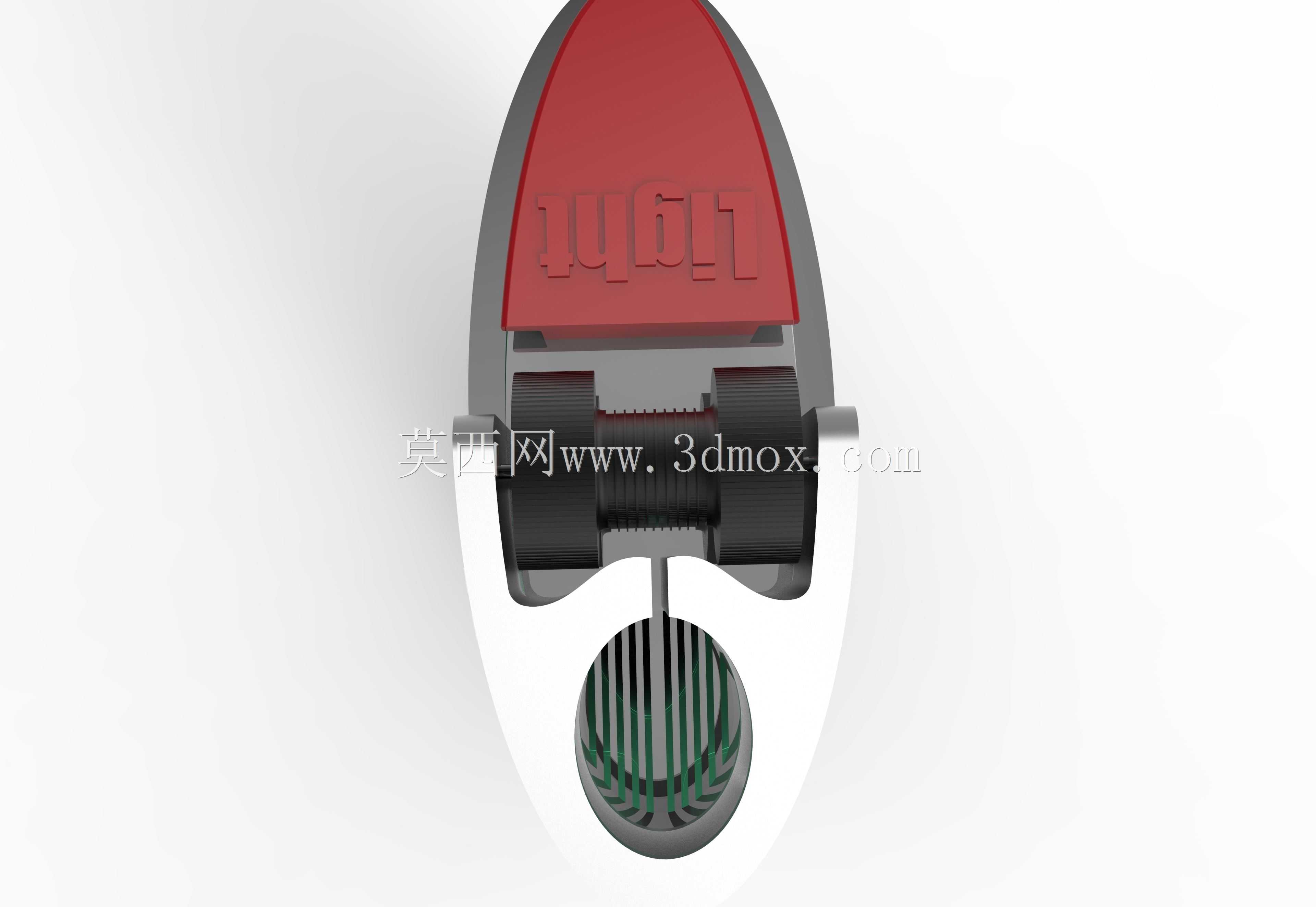

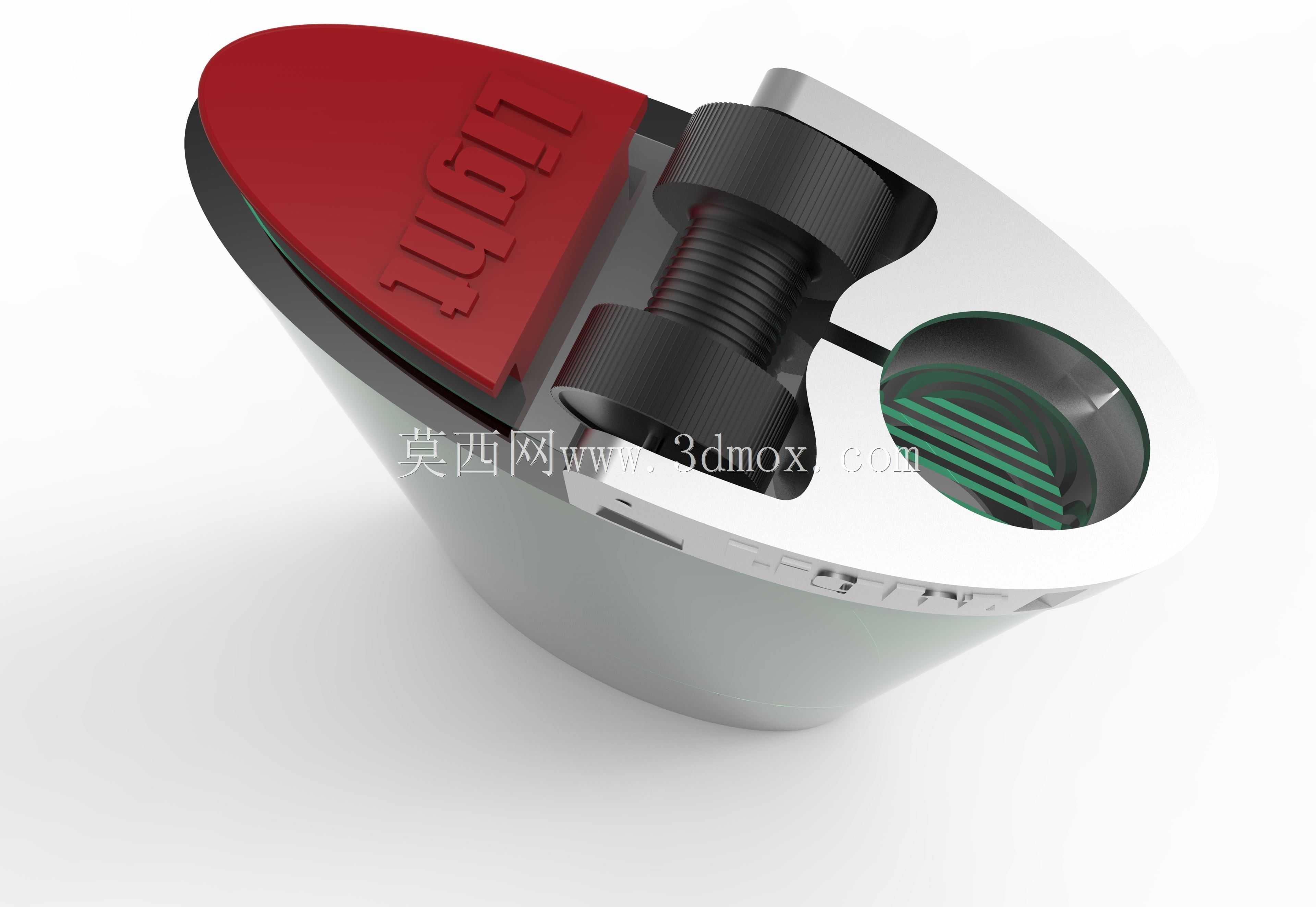

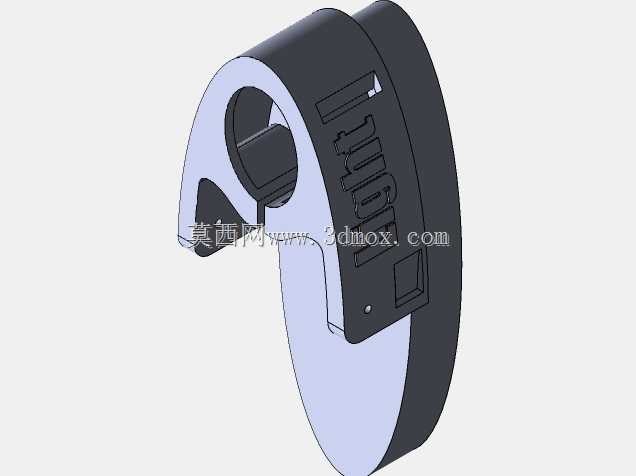

　　上部发火组件是整机功能最密集的区域。滚花摩擦轮安装在支架之间，旋转时刮擦火石产生火花；火石由弹簧提供持续压紧力，磨损后仍能保持接触。按压键与杠杆式释放结构联动，当拇指下压时，出气阀打开，气化燃料经喷嘴和导流通道上升，在火花区域形成稳定火焰。该区域的空间边界非常紧凑，金属支架承担定位和支撑作用，塑料按键负责人机操作，金属风罩则限制火焰扩散并引导气流。设计时需要重点检查按键行程、摩擦轮外径、支架开口高度、喷嘴位置与火焰出口之间的相对关系，任何一处偏移过大，都会导致点火成功率下降或火焰偏摆。

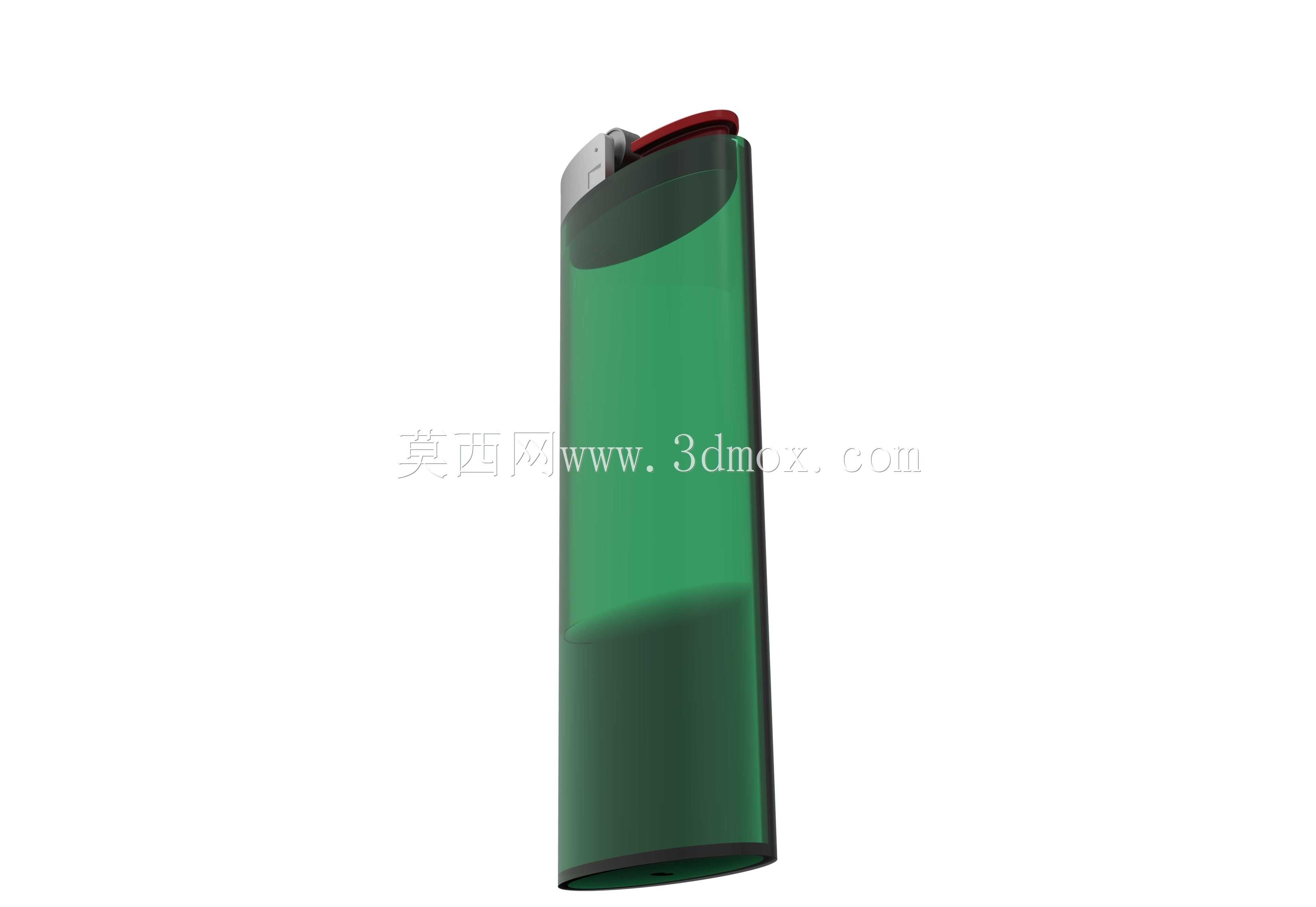

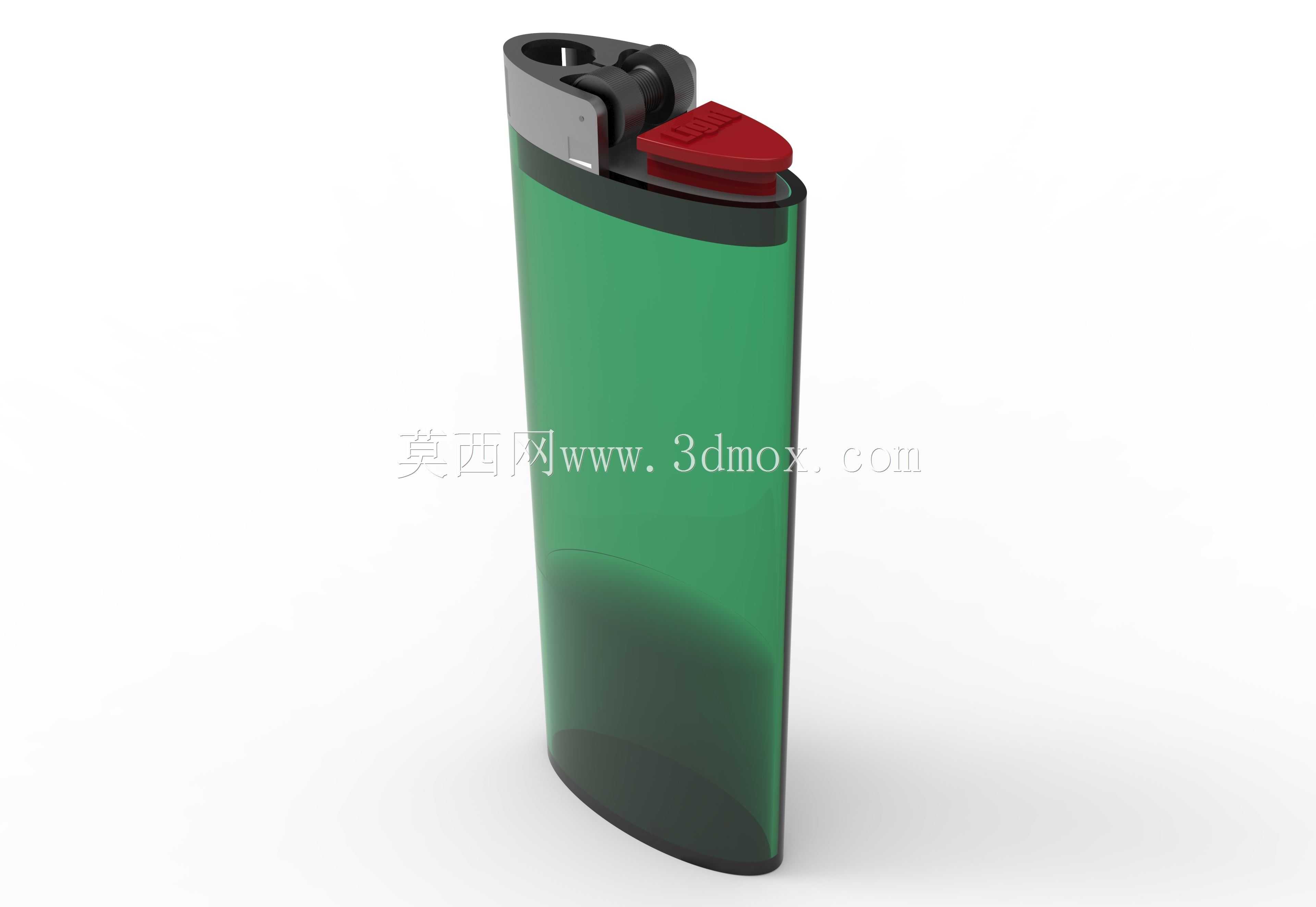

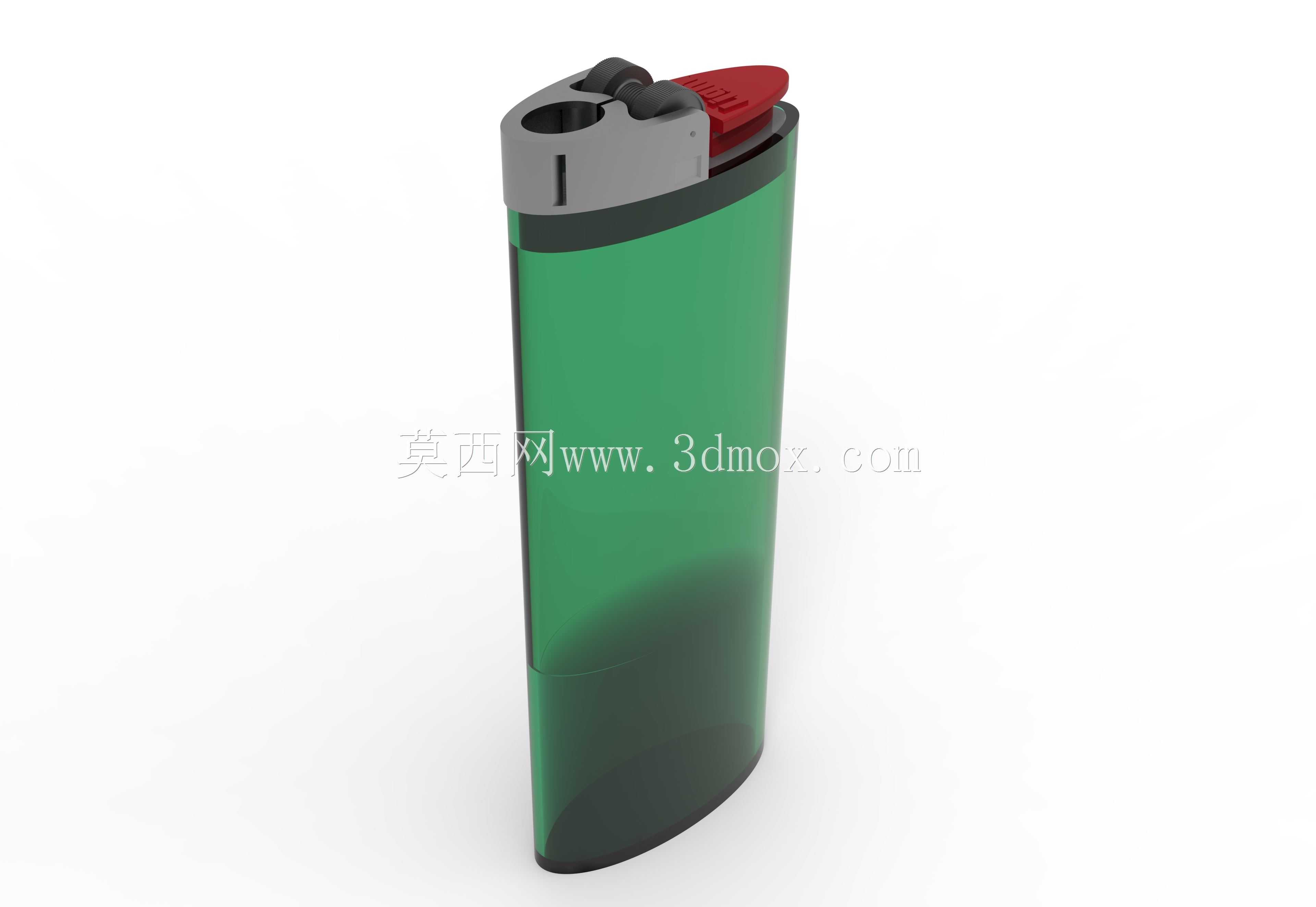

　　外形尺寸方面，整机高度控制在单手便携范围内，截面宽度以拇指和食指自然围合为宜，厚度不宜过大，否则口袋携带和陈列包装都会受到影响。上部金属组件略宽于主体外壳，形成明显的功能端头；红色按键位于顶部侧向位置，按压面带有防滑纹理和前缘挡边，手指在潮湿或轻微油污环境下仍能找到施力点。机身绿色半透明区域从底部延伸至肩部，颜色分区让燃料腔与发火机构在视觉上分离，也便于使用者快速判断操作端。安装边界上，上部支架需要嵌入壳体顶端的固定位，风罩包裹发火轮和喷嘴，按键与支架之间保留转动或下压间隙；这些配合面在三维结构中应体现卡扣、定位槽、支撑筋和装配让位，而不是仅做外观叠加。

　　在实际使用场景中，这类产品常被放入工具包、抽屉、车载储物格或户外随身袋中，因此外形不能有突出的尖锐边，按键也需要避免被重物持续压下。顶部风罩和按键周围的遮挡结构可以降低误触概率，细长机身则便于在蜡烛、灶具、喷灯前置点火、管路烘烤辅助等位置接近目标。对于结构设计人员而言，该类产品的建模价值在于把小型消费品中常见的塑料壳体、金属冲压件、弹簧顶紧、杠杆阀门、摩擦发火和人机握持放在同一装配体中校核。曲面过渡不仅服务外观，还影响模具分型；内部腔体不仅决定容量，也影响液位显示和强度；顶部小件不仅要能装入，还要在反复按压后维持位置稳定。

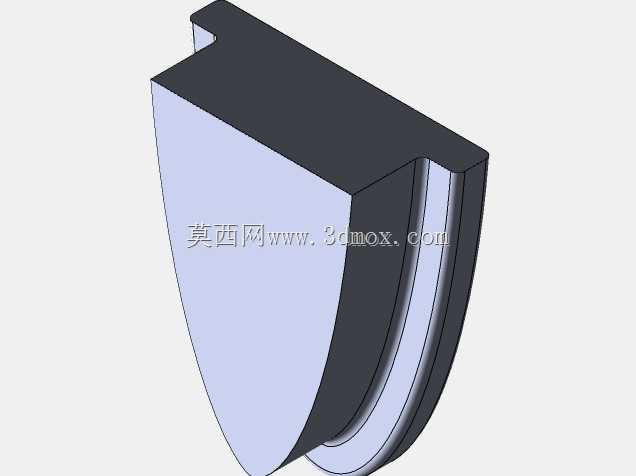

　　建模过程中可按真实比例建立外壳、内腔、底弧、肩部台阶、金属支架、摩擦轮、火石、弹簧、喷嘴、风罩、按键和导流件之间的关系。外壳外侧保持顺滑，内侧则需要预留组件插入深度和支撑位置；风罩与支架的边缘应体现折弯件的厚度和包覆关系；按键下方要给出与阀杆或杠杆接触的受力面；火石通道需与摩擦轮切线方向保持合理夹角，使火花能够向燃气出口区域飞溅。通过这些细节，模型不仅可用于外观展示，也可用于讲解小型点火工具的功能分区、装配逻辑、材料选择和结构边界校核。
