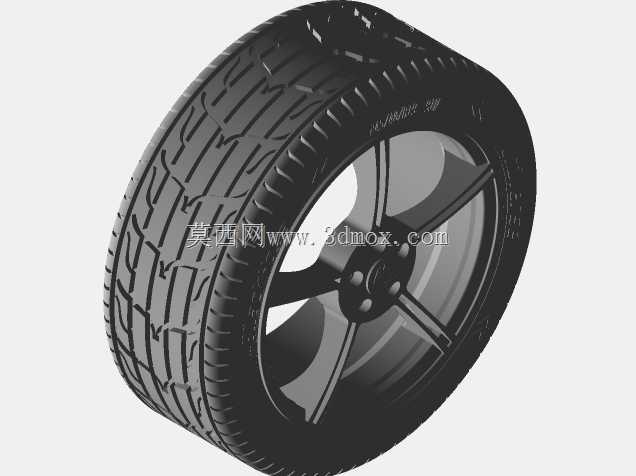

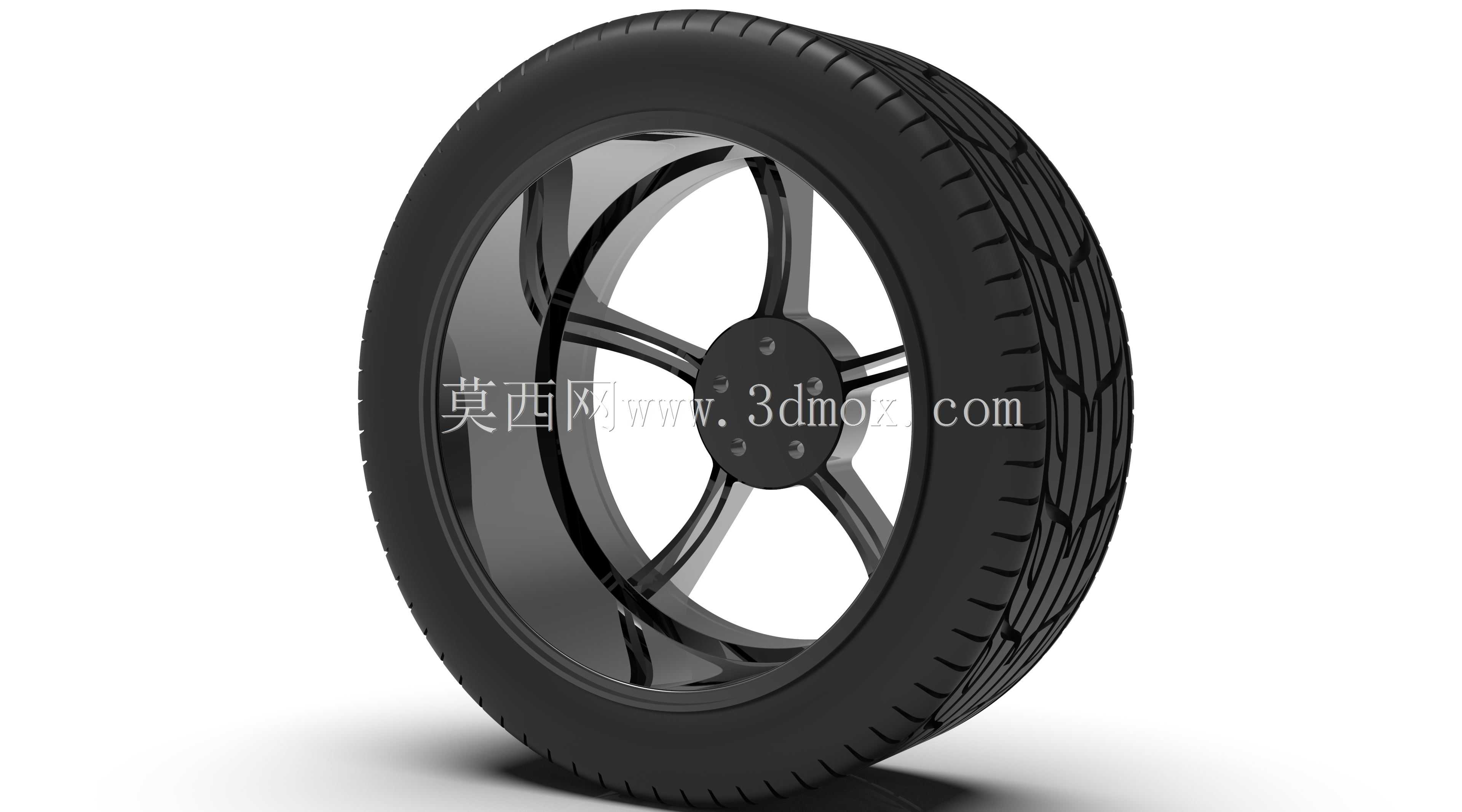

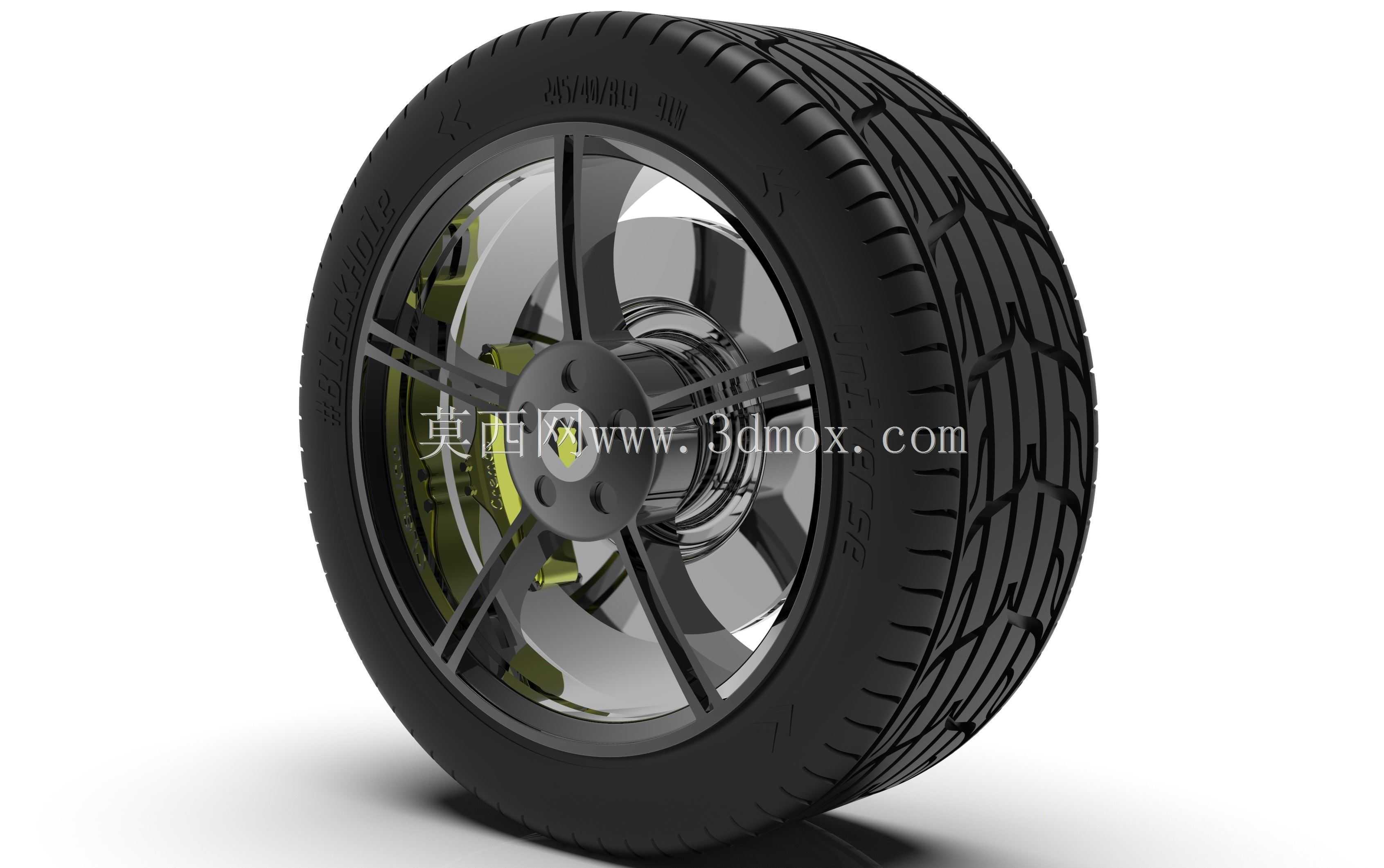

乘用车五辐轮毂带轮胎总成结构设计

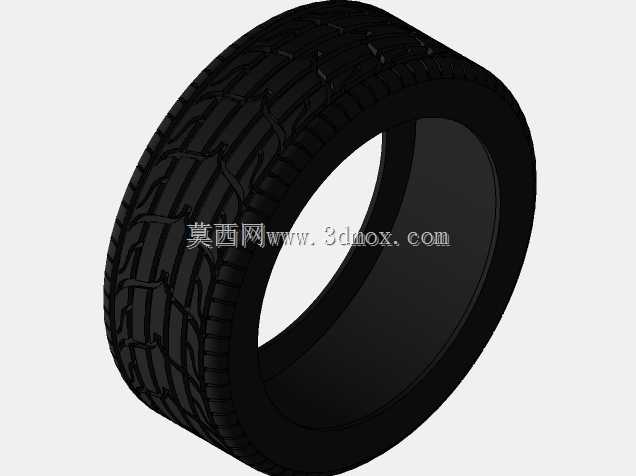

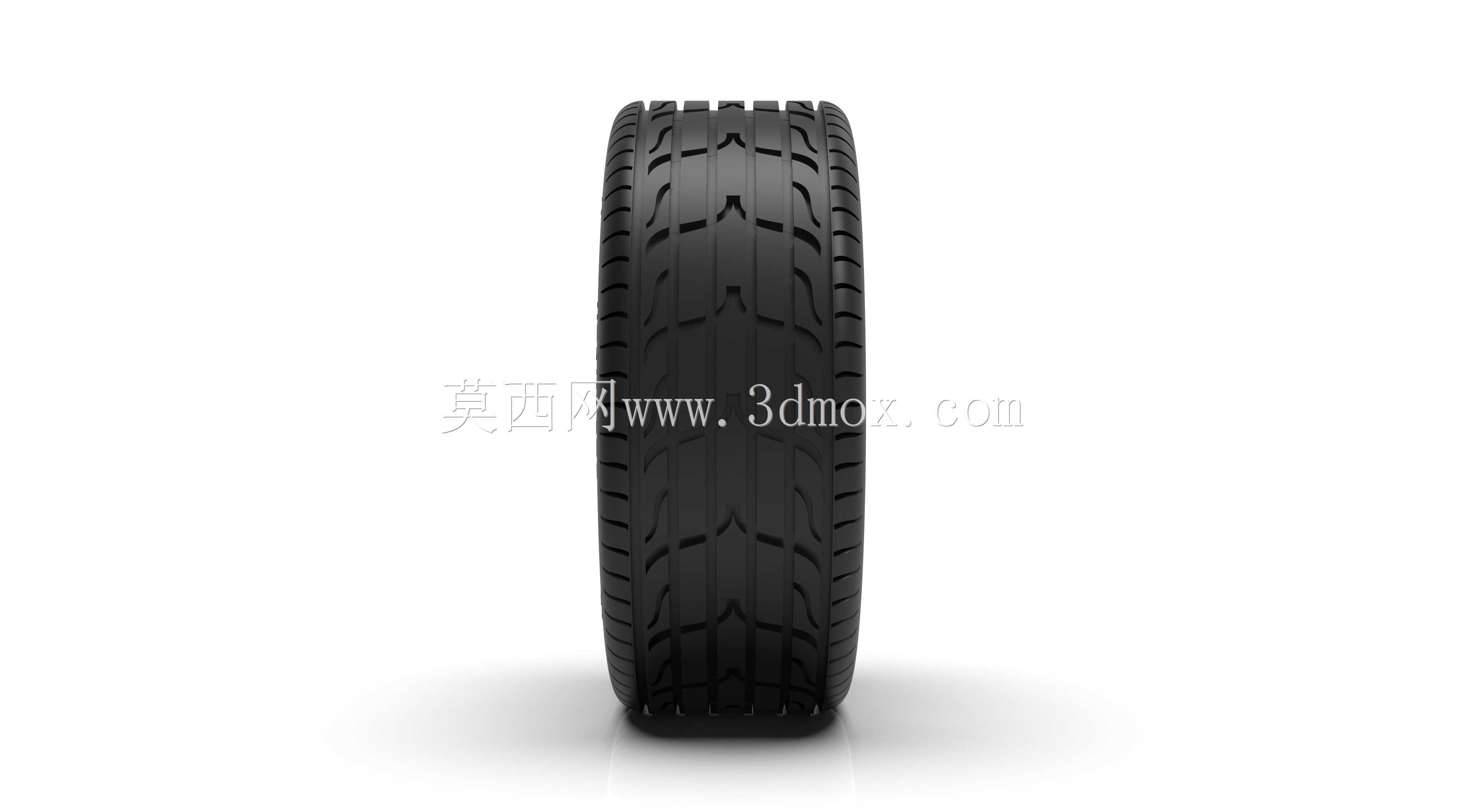

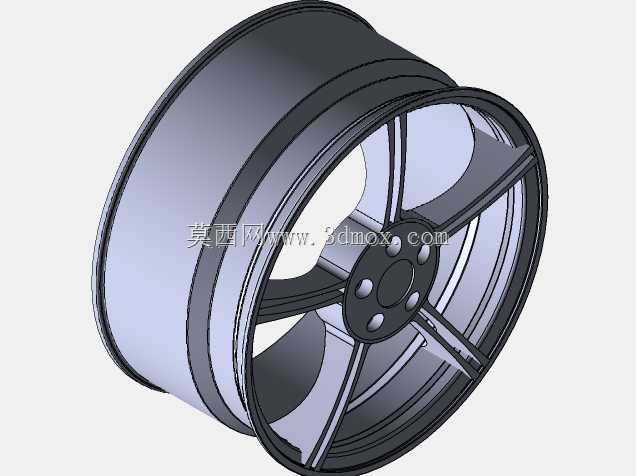

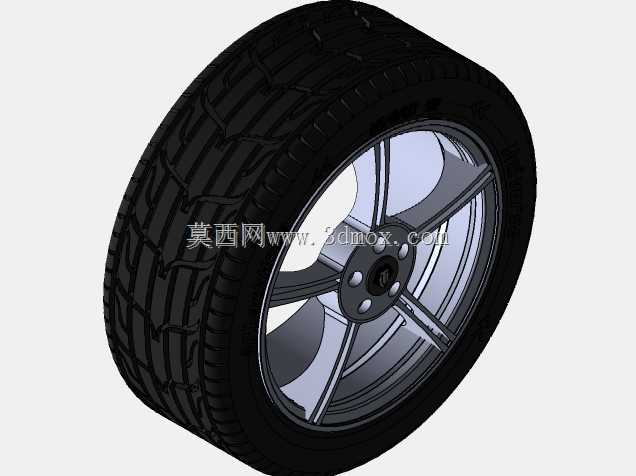

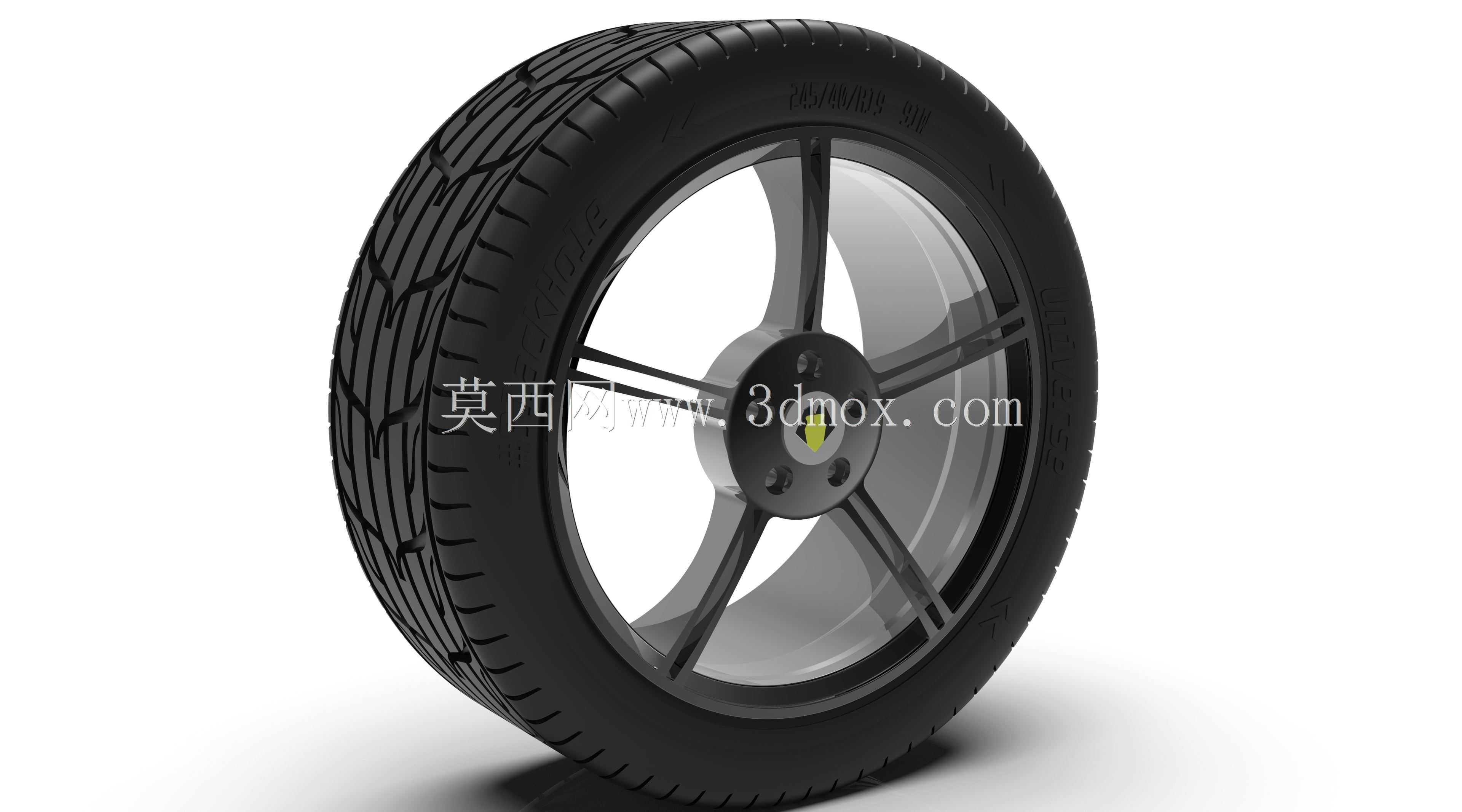

日常做乘用车底盘行走系统相关的设计项目时，轮毂轮胎总成是绕不开的核心部件，这套五辐结构的轮组，主要适配常规家用乘用车型的行走需求，承担整车承载、行驶传力、缓冲路面冲击的核心作用，日常行驶中轮组需要把动力系统输出的扭矩传递到胎面，同时配合悬架系统过滤路面颠簸带来的振动，还要在转向过程中保证胎面与地面的可靠贴合，支撑整车的转向动作。做这套结构的三维设计时，首先要明确实际的安装边界，轮辋尺寸对应19英寸规格，匹配的轮胎断面宽度245mm，扁平比为40，对应的轮胎安装直径严格匹配R19的轮辋规格，设计过程中特意省略了制动盘、制动钳等周边部件，把建模重心放在轮组本身的结构还原上，方便后续做整车装配时直接调用，也能单独用于轮系的外观验证、装配干涉检查。建模阶段先从轮毂的回转基准开始搭建，先绘制轮辋的截面轮廓线，通过回转特征生成轮辋的基础基体，之后处理五辐辐条的结构，单根辐条的截面采用变厚度设计，靠近轮心安装座的位置厚度更大，保证和轮毂轴承安装位的连接强度，往轮辋边缘延伸的位置逐步收窄厚度，兼顾轻量化需求和结构刚性，辐条表面做了亮面处理的结构还原，对应实际量产产品的抛光镀铬工艺特征，轮心位置的安装孔位严格按照常规乘用车的轮毂螺栓分布圆尺寸做定位，保证和实车安装边界完全匹配。轮胎部分的建模先做胎体的基础回转特征，之后在胎面位置刻画纵向、横向交错的排水花纹，花纹的沟槽深度、排布角度都参考同规格量产子午线轮胎的实际参数，保证胎面结构的还原度，胎侧位置还原了轮胎的安装定位线、规格标识位的结构特征，方便后续渲染或者出工程图时做标识标注。建模完成后做装配配合，轮胎和轮辋的配合面严格按照过盈装配的尺寸边界做公差预留，保证装配后不会出现相对窜动，辐条和轮辋的连接位置做了圆角过渡处理，避免应力集中导致的结构失效问题。渲染阶段调整材质参数，轮毂部分赋予高反射的金属材质，轮胎部分赋予哑光的橡胶材质，添加地面阴影效果，还原轮组在实际使用场景下的视觉状态，最终输出的模型可以用于整车底盘的装配验证、轮系的结构强度校核前置参考、汽车外观改装方案的效果展示，也能作为行走系统教学演示的直观案例，帮助新人理解轮毂轮胎的配合关系、结构组成。
