圆形LED筒灯内置铝基印刷电路板

　　这款圆形印刷电路板是面向嵌入式LED筒灯开发的光源承载基板，整体采用薄型圆盘式布局，外轮廓与筒灯金属反光杯、面环的内部安装腔完全适配，板体边缘预留均匀的装配间隙，可直接落入灯体前端的压环固定位，不需要额外裁切改型。从实际照明设备的装配逻辑来看，这类基板主要承担两个核心作用：一是为表面均布的多颗贴片LED灯珠提供刚性安装载体，二是通过板内覆铜走线完成所有灯珠的串并联电气连接，同时依托铝基材质的高导热特性，把灯珠工作时产生的热量快速传导到后方的散热器壳体上，避免灯珠结温过高出现光衰过快、色温漂移的问题。

　　板面上的灯珠没有采用常规整板满铺的排布方式，而是顺着圆盘径向分成多圈错落布置，相邻灯珠之间保留均等的间距，既保证点亮后出光面的光斑均匀无暗区，也让每颗灯珠周围都有足够的覆铜散热面积，不会出现局部热量堆积。走线设计阶段就提前匹配了筒灯常规的恒流驱动参数，串并联组合后的总工作电压、电流区间适配市面上主流的小功率筒灯驱动电源，不需要在板外额外加装分流电阻。基板的厚度控制在薄型板材的常规区间，整体重量极轻，嵌入灯体后不会对面环、弹簧卡扣造成额外负载，安装到吊顶开孔内之后也不会因为自重出现下坠偏移。

　　在结构配合上，圆盘基板的外径略小于筒灯前腔的内径，板体边缘可以和灯壳内壁的定位台阶贴合，周向不需要额外打螺丝固定，依靠前方透光面罩的压边就能完成夹紧，装配工序非常简便，适合照明产线的快速批量组装。板体中心区域预留的空位可以对应筒灯透镜或者反光杯的中心安装柱，不会和光学部件发生干涉，所有贴片灯珠的位置都刚好对准反光杯的每一个反光腔位，灯珠发出的光线可以全部进入反光曲面，不会出现光线被板体遮挡、漏光到灯壳内部的问题。

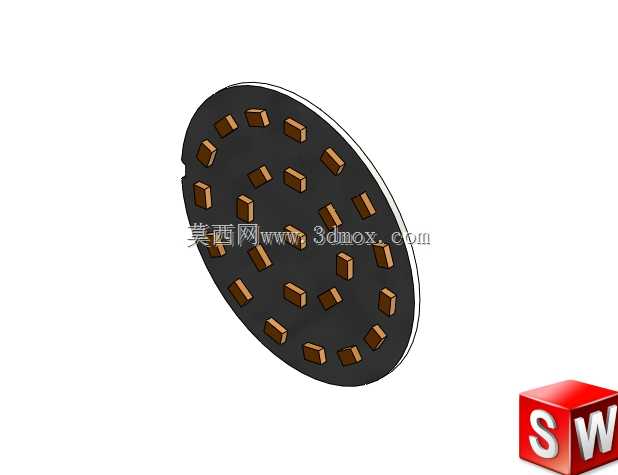

　　从应用场景来看，这类基板广泛用在家装嵌入式吊顶筒灯、商业卖场展柜射灯、办公区域平板照明配套灯盘里面，相比传统方形电路板，圆形轮廓可以完美匹配筒灯的圆柱形壳体，板材利用率更高，裁切产生的边角废料更少，批量生产时的物料成本更低。建模过程中完整还原了板体的薄型厚度、每一颗贴片灯珠的凸起外形以及排布位置，结构工程师在做筒灯整机干涉检查的时候，可以直接把基板模型导入整机装配体，验证板体和反光杯、面环、后壳散热台之间的配合间隙，也可以据此推算灯珠到透镜的光学距离，提前调整光学部件的高度参数，避免开模之后才发现灯珠位置和反光腔不对中、光斑出现黄圈或者暗斑的问题。

　　基板背面设计为整面贴合导热界面材料的平整平面，装配时可以直接贴附在灯体后端的铝散热座上，两者之间填充导热硅脂或者导热胶垫，热阻极低，长时间满负荷工作时板体的温度可以快速传导到外散热鳍片上，保证灯珠的使用寿命达到照明产品的常规设计要求。板体上没有预留多余的外接插件位，供电引线直接焊接在板边的焊盘上，引线走向可以顺着灯壳内壁的走线槽布置，不会挤压到其他部件。整体结构没有复杂的异形特征，加工时可以采用标准铝基覆铜板通过冲压或者铣切加工成型，贴片工序也可以用标准SMT产线一次性完成所有灯珠的焊装，生产效率很高，品质一致性容易控制。
