嵌入式多珠LED照明筒灯结构设计

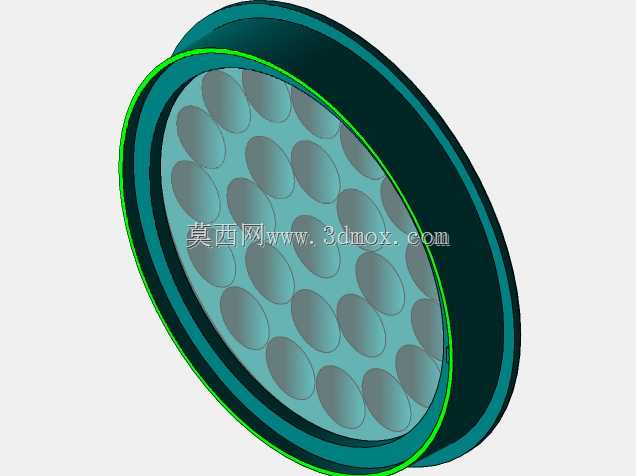

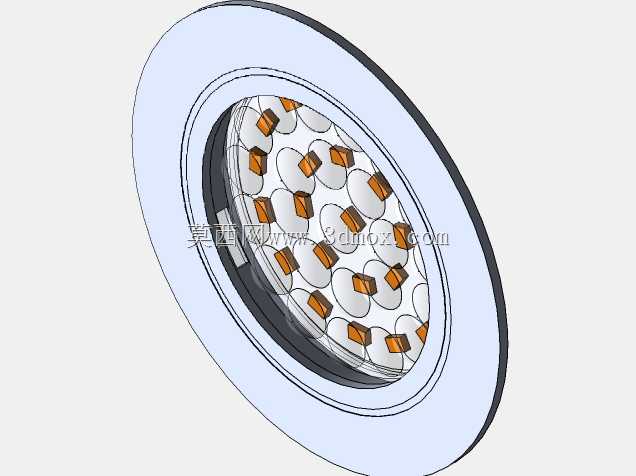

　　这款嵌入式筒灯的三维结构围绕吊顶暗装场景展开，灯体采用圆盘式薄型布局，外圈设置宽边法兰压边，安装时可直接搭在吊顶开孔边缘，无需额外外露固定支架，适配家装客厅、办公走廊、商场展柜、酒店客房等常规天花照明点位。

　　从实际使用逻辑来看，该灯具核心功能是提供均匀的下照式基础照明，灯腔内部密集排布多颗独立LED灯珠，每颗灯珠对应一枚半球形聚光透镜，透镜阵列呈规整矩阵分布，可将单颗灯珠的出射光线收拢至预设照射角，避免光线向灯体侧边溢散，既提升下方工作面的照度均匀度，也能减少吊顶表面的杂光反光。

　　结构设计层面，外圈法兰做了等厚环形延展，法兰外径大于吊顶开孔尺寸，安装后可完全遮盖开孔边缘的裁切毛边，对现场开孔的尺寸公差容忍度较高；灯体主体筒身外径与吊顶开孔为间隙配合，塞入开孔后侧边可通过常规弹簧卡爪（本模型预留卡接安装位）抵紧吊顶板材背面，完成轴向限位，日常维护时直接下拉灯体即可更换内部驱动或灯板，无需拆解吊顶。

　　灯体分层逻辑清晰：最外层为哑光金属散热外环，既作为整灯的结构支撑骨架，也承担LED灯板的被动散热功能，灯珠工作产生的热量可通过灯板直接传导至外环，再通过外环外表面与吊顶内空气对流散出，无需额外加装散热风扇，降低运行噪音与故障点；中间层为透镜安装板，所有透镜预固定在该板上，装配时直接对位扣合在灯板上方，透镜与灯珠一一对位，避免人工逐颗校准的装配误差；最内侧为背部驱动仓，预留了驱动电源放置空间与走线穿孔，强电接线可在吊顶内完成，灯体外露面无任何接线结构。

　　外形尺寸边界方面，整灯为轴对称回转体加内部阵列特征，总厚度控制在薄型暗装灯具的常规区间，可适配普通家装石膏吊顶的内部空腔高度，不会出现灯体顶到楼板的情况；法兰环的宽度经过匹配设计，既不会过宽导致视觉上笨重，也不会过窄无法遮盖开孔误差；透镜阵列的排布范围小于灯体内径，所有灯珠出光路径完全处于灯体开口范围内，不会被内环侧壁遮挡光线。

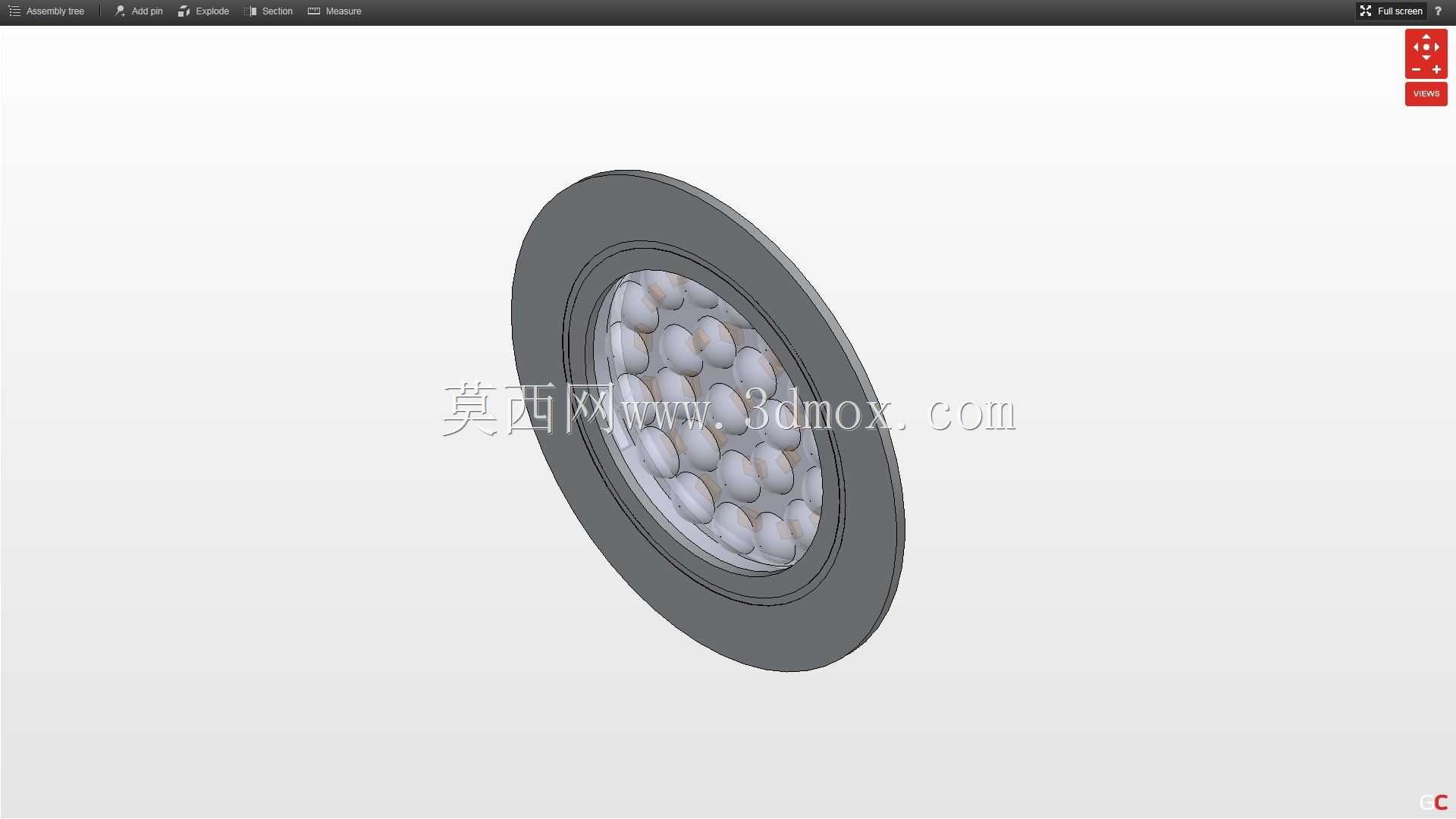

　　建模过程中先绘制回转体基础轮廓，旋转得到外环、筒身、法兰的基础实体，再在灯板平面绘制单颗灯珠与透镜的装配单元，通过圆周阵列与矩形阵列结合的方式完成全部发光单元的排布，最后在背部预留卡爪安装槽、走线孔、驱动固定柱等装配特征，所有配合面均预留了实际生产的装配间隙，透镜与安装板的扣位、灯板与散热体的螺接位都做了对应结构表达，可直接用于灯具结构评审、安装干涉校验与开模参考。

　　在工程选型适配中，该结构可灵活调整灯珠数量来匹配不同功率需求，小功率版本可用于玄关、走廊的辅助照明，大功率版本可用于展厅、卖场的重点基础照明，法兰外观面可做不同表面处理来适配不同装修风格，整体结构无复杂异形曲面，加工与装配工艺性良好。
