立式支架型受控旋转伺服执行机构

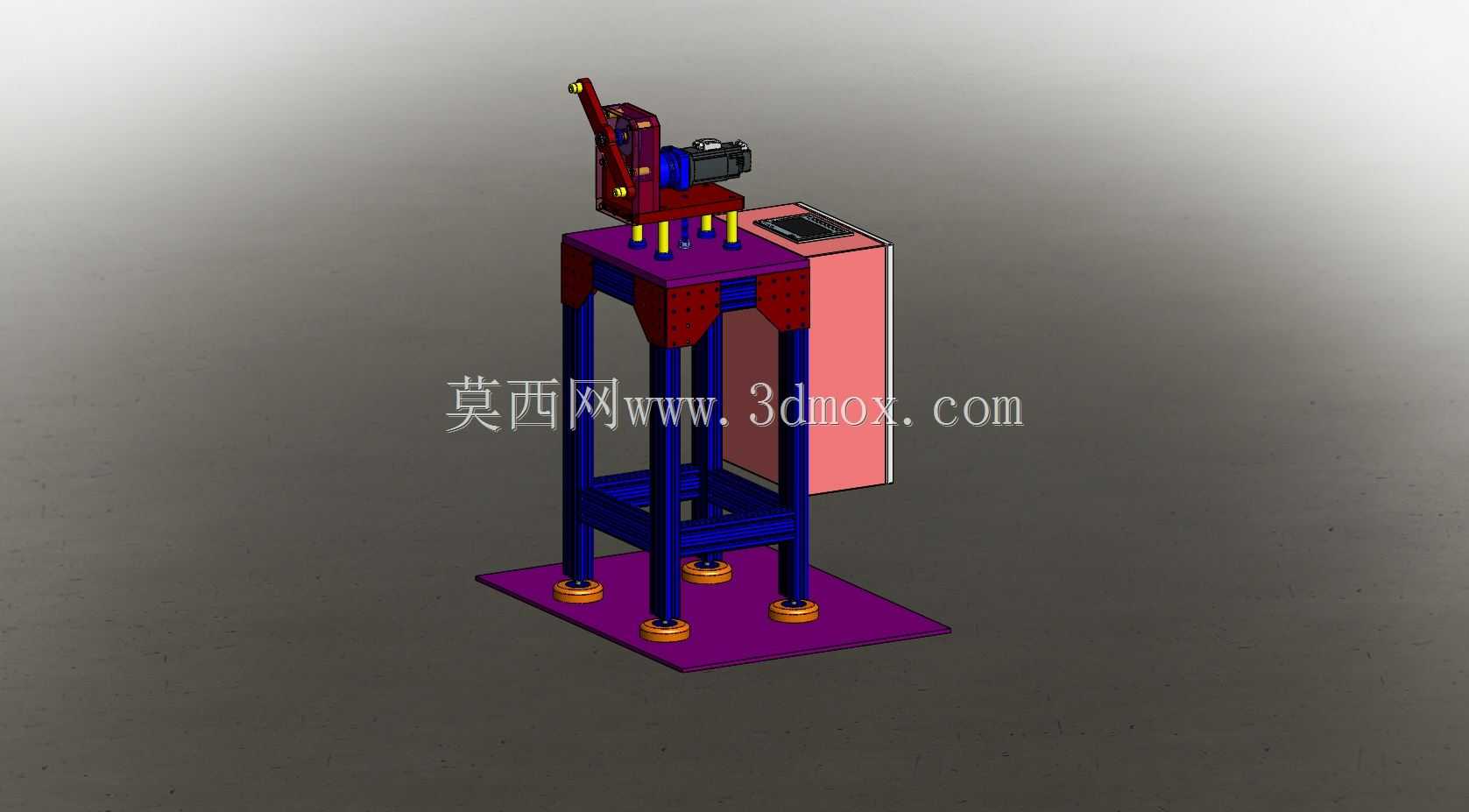

　　这套受控旋转伺服执行机构，主要面向3C电子组装、小型零部件精密检测、轻载物料工位转序这类需要精准角度控制的生产场景，在实际产线布局中，常作为多工位转盘的核心驱动单元，或是小型工装夹具的角度调整载体，适配需要频繁启停、定角度旋转的轻载作业工位，替代传统的凸轮分割器实现更灵活的角度参数调整，无需更换机械结构即可通过电控参数修改旋转分度，适配小批量多品类的柔性生产需求。从结构设计逻辑来看，整套机构采用立式落地安装的布局思路，底部为方形安装底板，通过四个可调脚杯与地面或设备安装台面接触，脚杯自带高度调节余量，可抵消安装面的平面度误差，保证上部机架的水平度，避免旋转轴出现偏载磨损。底板上方是方管焊接成型的立式机架，机架采用四层支撑结构，

　　最下层为底板连接层，中间两层为方管焊接的加强框体，提升整体机架的抗扭刚度，避免上部驱动单元运行时出现机架晃动，最上层为紫色涂装的安装平台，用于固定伺服驱动组件与执行端工装。驱动侧的设计采用伺服电机搭配直角减速传动的布局，电机横向固定在安装平台上方的立式支座上，通过带传动或齿轮传动将动力传递至垂直布置的输出轴端，输出轴端预留了工装安装接口，可直接搭配夹爪、吸盘、载具等末端执行件，传动链路中设置了原点检测与限位组件，避免旋转超程造成设备碰撞。机架侧部集成了控制箱安装位，箱体采用薄钢板折弯成型，内部可容纳伺服驱动器、IO接线端子、开关电源等电控元件，控制箱顶面预留了操作按钮与显示屏的安装开孔，

　　无需额外配置独立电控柜即可完成整套机构的接线调试，减少产线部署的空间占用。从安装边界来看，整套机构的占地投影为正方形，安装时需要在底板对应位置预留M12以上的膨胀螺栓固定孔，若安装在铝型材工作台上，则可通过T型螺栓直接固定底板，上部输出轴的中心高度距离安装面约为800mm，适配常规站立作业的工位高度，操作人员无需过度抬臂或弯腰即可完成末端工装的上下料操作。输出端的额定负载设计为5kg以内，适配小型电子元件、塑胶件、轻量五金件的旋转作业需求，旋转重复定位精度可控制在±0.1度以内，满足大部分精密组装、视觉检测工位的角度精度要求。在结构细节处理上，所有焊接机架的焊缝都做了打磨处理，安装面经过铣削加工保证平面度，

　　驱动组件的安装支座采用加厚钢板焊接后镗孔加工，保证轴承安装位的同轴度，避免传动过程中出现卡滞或异响。支撑立柱与平台之间设置了加强筋板，抵消输出端偏载带来的弯矩，延长支撑结构的使用寿命。脚杯采用橡胶减震底座，可吸收伺服电机启停时产生的微小振动，避免振动传递至安装台面影响周边精密设备的运行。这套机构的设计没有采用复杂的集成化结构，所有零部件都采用通用标准件加工，采购与加工成本较低，后期维护时可直接替换标准轴承、同步带、紧固件等易损件，无需定制特殊配件，适合中小设备厂商作为标准工位模块集成到自主设计的自动化设备中，也可作为独立的旋转工作台用于实验室、打样车间的小型工件测试作业。在实际选型适配时，可根据末端负载的大小更换不同功率的伺服电机与减速比的传动组件，也可调整机架的整体高度来适配不同的产线高度要求，安装平台上预留了多组螺纹安装孔，可灵活调整驱动组件的固定位置，适配不同尺寸的末端工装安装需求。
