170规格V形环形惰轮皮带轮结构设计

　　在各类轻载动力传输场景中，V形环形皮带轮作为摩擦传动的核心配套部件，常被用作张紧惰轮布置在传动链路的松弛段，用来抵消皮带长期运行产生的蠕变伸长，维持传动副所需的正压力，避免皮带打滑、跳齿带来的传动效率损失。这类170外径规格的V形惰轮，多适配小功率传动链路，常见于小型农用机具、轻工输送线、家用设备的动力传递单元中，不需要承担主动动力输入输出的扭矩负载，核心作用是调整皮带包角、补偿安装误差带来的传动中心距偏差，同时吸收传动过程中皮带的横向振动，降低整套传动机构的运行噪音。

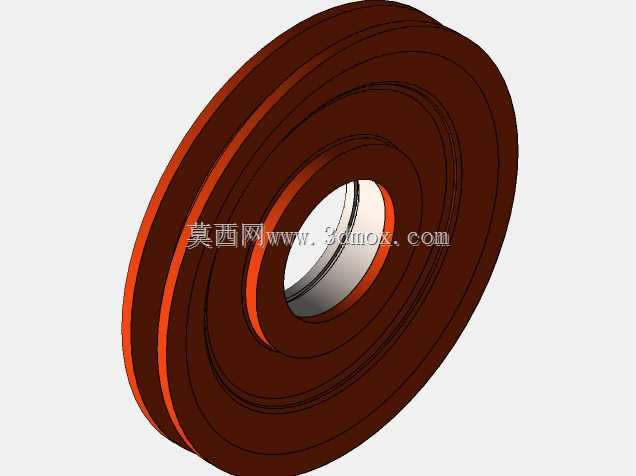

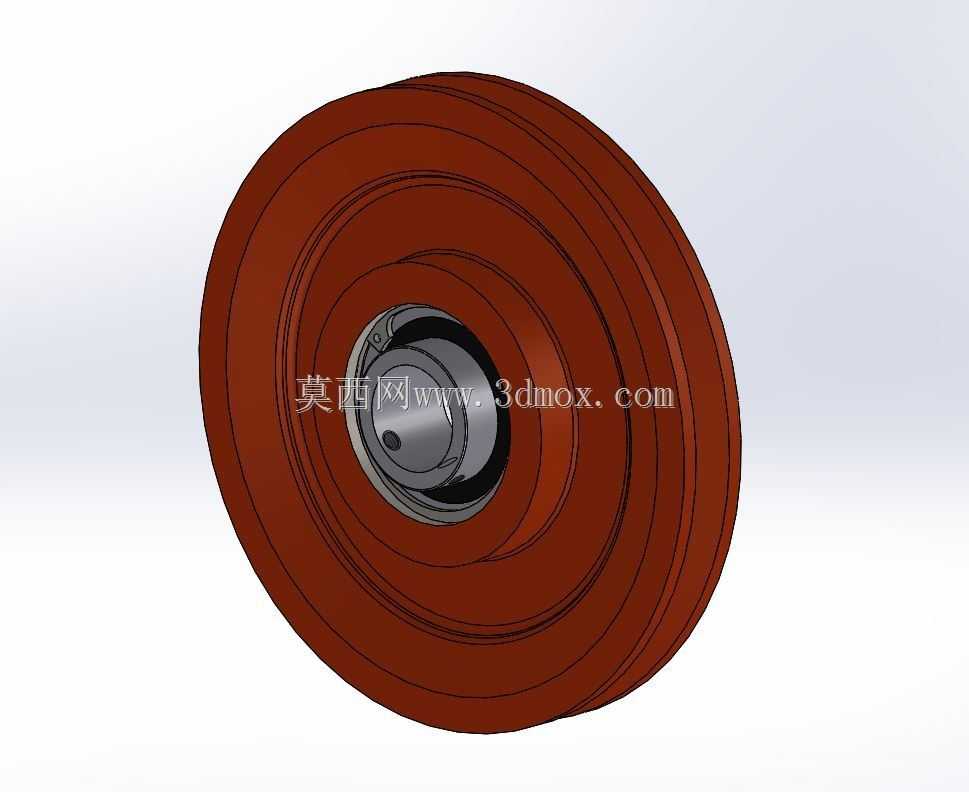

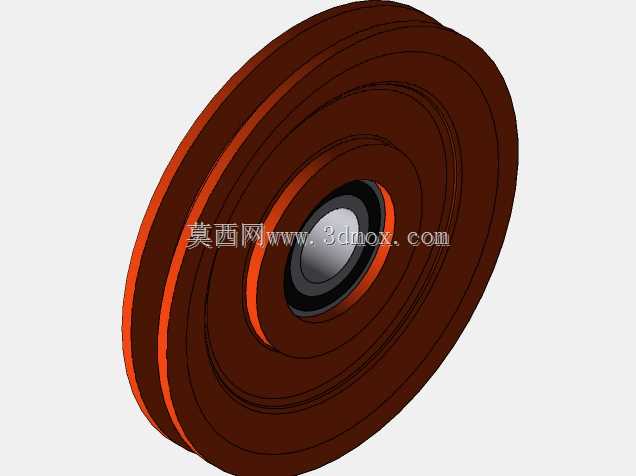

　　从结构设计逻辑来看，这款V形皮带轮采用整体式轮体结构，轮缘部分加工有标准V形槽，槽面粗糙度控制在适合摩擦传动的区间，既保证与V带侧面的足够接触摩擦力，又不会过度磨损皮带的橡胶基体。轮体中心集成了内置轴承安装位，不需要额外加装轴承座即可直接穿装固定心轴，这种集成化设计大幅缩减了安装所需的轴向空间，适合布置在设备内部结构紧凑、安装空间受限的位置。轮缘外侧设计有多道环形凸缘，一方面是增强轮体的结构刚度，避免皮带张紧力作用下轮缘产生径向变形，另一方面也能对皮带运行起到侧向限位作用，防止设备启停瞬间的皮带窜动脱出轮槽。

　　实际选型安装时需要注意几个边界条件：首先是轮槽的截面角度需要与配套V带的角度完全匹配，否则会出现接触面积不足导致的打滑磨损，或是皮带楔入过深造成的底部摩擦损耗；其次是中心轴承的选型需要匹配心轴直径，同时要核算额定动载荷，满足长期张紧状态下的旋转寿命要求，避免轴承过早失效导致轮体卡滞；安装时要保证轮体的径向跳动量控制在允许范围内，否则会造成皮带运行时的周期性张紧力波动，加速皮带的疲劳损坏。

　　轮体的材质选择上，这类中小规格的惰轮多采用铸铁或硬质工程塑料成型，铸铁材质的轮体动平衡性能更好，适合线速度稍高的传动场景，工程塑料材质的轮体自重更轻，运行噪音更低，适合对重量、噪音有要求的家用或办公类设备。设计过程中需要对轮体做动平衡校正，尤其是外径超过100mm的旋转件，残余不平衡量过大会带来明显的振动，通过轮辐位置的去重处理可以将不平衡量控制在标准允许的范围内。

　　在传动链路布置时，这类惰轮的安装位置优先选在皮带松边的内侧，这样可以减小皮带的交变弯曲应力，延长皮带使用寿命，如果受结构限制必须布置在松边外侧，需要适当加大惰轮的直径，避免皮带反向弯曲带来的寿命折损。张紧力的调整需要控制在合理区间，张紧力过大会加剧轴承和皮带的磨损，张紧力过小则无法传递足够扭矩，容易出现打滑丢转的问题，实际调试时可以通过按压皮带中段的挠度值来判断张紧力是否符合要求。

　　这款V形环形皮带轮的结构没有多余的复杂特征，所有尺寸都围绕适配标准V带、简化安装流程、提升运行可靠性来设计，轮体的各部分壁厚均匀，避免铸造或注塑成型时出现缩孔、变形等缺陷，中心轴承位的公差采用过渡配合，既保证轴承安装后不会出现跑圈问题，又不会因为过盈量过大造成轴承内圈变形影响旋转精度。轮槽的加工精度直接影响传动效率，槽面的角度误差、宽度误差都需要控制在公差带内，保证皮带与轮槽的接触为侧面贴合，而非底部接触，这样才能充分发挥V带传动的摩擦力放大优势。
