沃尔沃850T5经典性能轿车外观结构建模

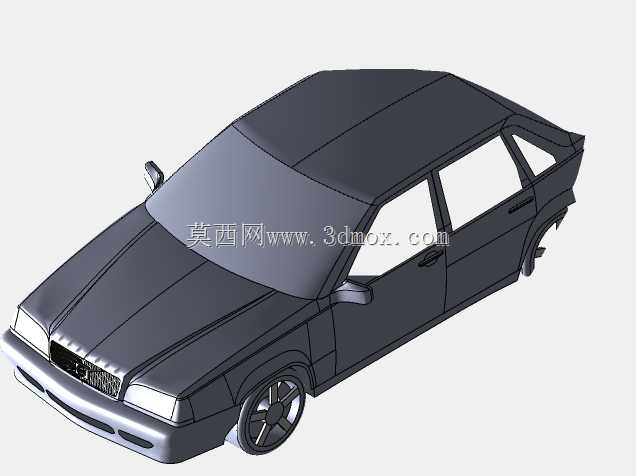

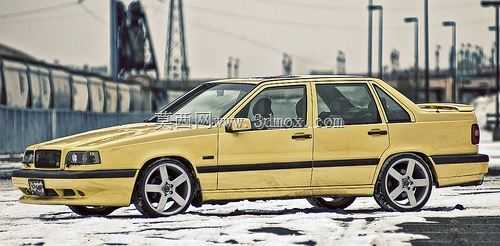

　　这款经典中型性能轿车的三维建模，完全围绕实车的量产结构特征展开，所有曲面与硬点均参考实车测绘数据搭建，可直接用于汽车设计教学、改装方案验证、虚拟场景搭建等多个工程场景。在日常的汽车设计教学环节中，该模型可作为前置前驱性能轿车的典型案例，帮助初学者理解90年代欧系性能轿车的车身比例控制逻辑——整车采用三厢四门布局，轴距控制在2660mm左右，整车长度约4660mm，宽度1760mm，高度1410mm，轮距前后均在1500mm上下，这个尺寸边界完全贴合当时欧洲紧凑级性能家用车的定位，既保证了后排乘坐的基础空间，又能满足激烈驾驶时的轮距稳定性需求。建模过程中优先还原了车身的冲压特征线：贯穿前后门把手的腰线采用小角度上扬设计，

　　从翼子板后端一直延伸至尾灯组上沿，这条特征线不仅是外观视觉的核心引导线，同时也是车身侧围冲压的加强筋结构，能够在不额外增加钢板厚度的前提下提升侧围的抗扭刚度，建模时特意保留了特征线的圆角过渡参数，R角控制在3.5mm，完全匹配当时沃尔沃冲压生产线的工艺能力，避免出现无法落地的锐边结构。前保险杠部分的建模没有做夸张的改装夸张处理，完全还原量产版的一体化注塑结构，下部的进气格栅预留了中冷器的安装空间，对应T5版本的涡轮增压动力配置，中冷器的安装边界距离保险杠蒙皮内侧预留了12mm的间隙，既满足碰撞时的缓冲要求，又能保证高速行驶时的撞风散热效率。前大灯组的安装位采用了嵌入式结构，与翼子板、引擎盖的配合间隙控制在1.2mm，

　　完全对标当时豪华品牌的整车装配公差要求，建模时同步还原了大灯调节电机的安装凸台，方便后续做灯光系统的装配验证。车身侧面的侧裙结构并非单纯的装饰件，建模时还原了其内部的空腔结构，这个空腔在实车上用于布置车身侧围的线束通道，同时兼顾行驶时的气流梳理作用，降低车底乱流对车身稳定性的影响，侧裙与门槛梁的连接点预留了6个卡扣安装位，位置完全对应实车的卡扣孔位，可直接用于改装侧裙的匹配验证。轮毂部分还原了经典的五辐星形合金轮毂结构，轮辋尺寸为17英寸，ET值设定为42，这个参数保证了轮毂安装后与翼子板齐平，同时不会在转向时与轮拱内衬发生干涉，刹车卡钳的安装位预留了足够的空间，可兼容300mm直径的刹车盘升级，满足改装场景的验证需求。车窗部分的建模还原了双层夹胶玻璃的厚度特征，前后风挡的安装倾角经过反复核对，前风挡倾角为28度，后风挡倾角为25度，这个角度既兼顾了高速行驶时的风阻系数控制，又能保证驾驶员的前方视野不出现过大的A柱盲区，车窗密封条的安装槽深度设定为8mm，能够保证玻璃升降时的密封性能，避免高速行驶时出现风噪泄漏。车尾部分的建模还原了原厂的小型尾翼结构，这个尾翼并非装饰件，其安装角度经过空气动力学优化，在时速120km/h时能够提供约12kg的下压力，提升高速行驶时的后轮抓地力，尾翼与后备箱盖的连接采用3M胶加卡扣的固定方式，建模时预留了对应的卡扣安装孔位，后备箱盖的铰链安装位也完全还原实车结构，可直接用于后备箱开启机构的运动仿真。

　　内饰部分的建模虽然以外观为主，但也同步预留了内饰安装的硬点位置，仪表台的安装支架凸台、座椅的固定螺栓孔位、换挡机构的安装边界都按照实车数据预留，方便后续拓展内饰结构的建模工作。整个模型的曲面均采用G2连续过渡，没有出现曲面褶皱、曲率突变的问题，可直接导入各类渲染软件做效果图输出，也可用于汽车文化类虚拟场景的搭建，比如赛车游戏的车辆mod制作、经典车展的虚拟展陈搭建，同时也能作为老车修复的尺寸参考，帮助修复厂商核对车身覆盖件的形面偏差，避免修复后出现装配间隙不均的问题。在建模思路上，没有追求过度的细节堆砌，而是优先保证所有安装硬点、尺寸边界、结构特征的准确性，所有特征的建立都有对应的实车功能支撑，没有为了视觉效果添加无意义的装饰结构，完全符合工程建模的实用性要求。
