四缸发动机排气歧管结构设计方案

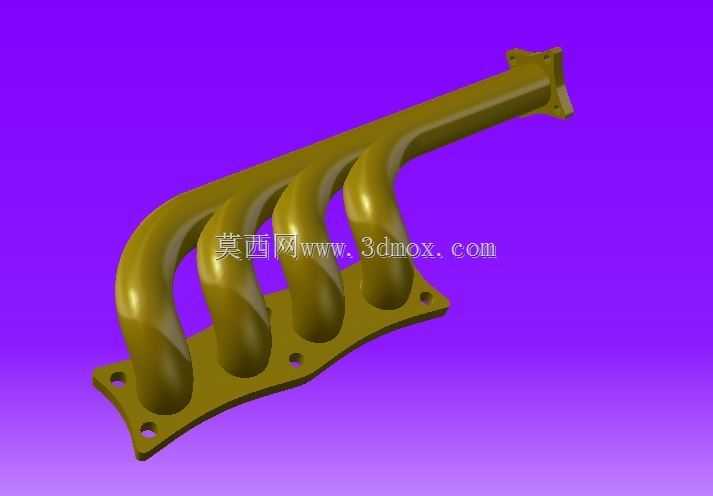

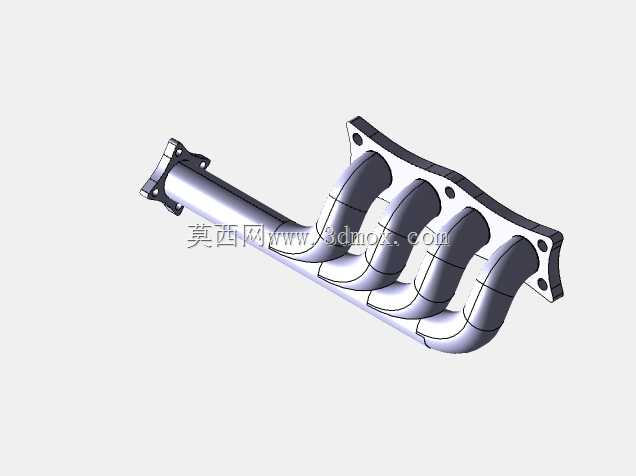

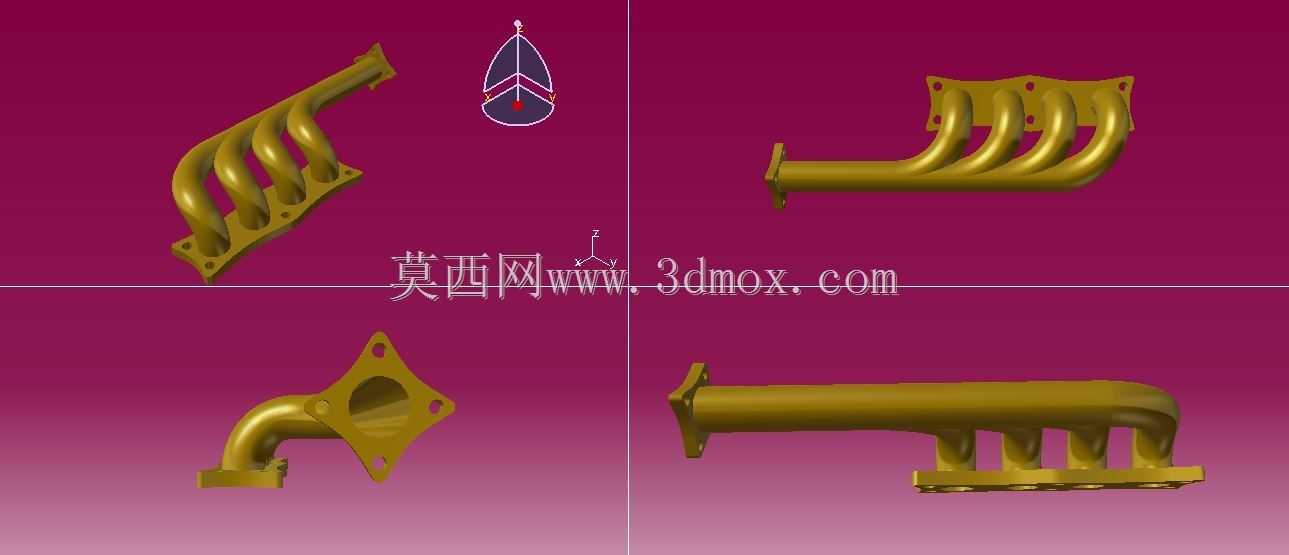

　　排气歧管作为内燃机排气系统的首个集成部件，直接承接气缸盖排气口排出的高温高压废气，其结构设计直接影响发动机的排气效率、各缸排气均匀性、排气背压控制水平，同时关联到机舱热管理、周边部件热防护、振动噪声表现等多个工程维度。本次设计的四缸机型排气歧管采用等长支管渐变汇聚结构，四个支管分别对应直列四缸发动机的各缸排气口，支管走向采用平滑圆弧过渡，全程避免直角弯折与截面突变，最大程度降低排气过程中的局部阻力损失，减少各缸排气之间的干涉扰动，避免出现排气倒灌影响气缸扫气效率的问题。从安装边界来看，歧管进气侧采用整体式法兰结构，法兰面加工有四个与气缸盖排气口精准对位的通孔，法兰厚度根据螺栓预紧力要求、密封面压强需求设定，

　　搭配金属复合密封垫片可实现高温工况下的可靠密封，避免高温废气泄漏引发的机舱安全隐患；出气侧采用方形连接法兰，用于对接三元催化器进气端，法兰面的定位凸台可保证装配时的同轴度，降低装配应力对歧管本体的影响。支管的管径设计遵循渐变收敛原则，从进气端到汇聚端的管径根据排气流量、流速要求逐步调整，既保证单缸排气时的气流顺畅，也能在多缸排气交替时合理分配气流通道容积，降低排气脉冲带来的压力波动，减少排气系统的振动传递。歧管本体的安装支耳设计在法兰侧与支管交汇的刚性区域，支耳位置经过模态分析校核，可避开发动机常用工况下的共振频率区间，安装点的橡胶减震衬套可有效阻隔排气系统的振动向车身传递，提升整车NVH表现。在实际应用场景中，

　　这类排气歧管多用于小排量直列四缸乘用车发动机，适配自然吸气或低增压动力版本，工作时长期承受600-900摄氏度的高温废气冲刷，因此结构设计时充分考虑了热胀冷缩的变形量，支管的弯曲弧度预留了足够的热变形补偿空间，避免热应力集中导致的歧管开裂、法兰面翘曲变形等失效问题。从功能特性来看，该歧管的支管长度经过排气脉冲相位匹配设计，可利用排气惯性提升气缸扫气效率，在发动机中高转速区间降低排气背压，帮助提升动力输出响应速度，同时平滑的内壁结构可减少排气紊流产生的气动噪声，降低排气系统的消音负载。设计过程中优先考虑了铸造工艺的可行性，所有支管的拔模角度、壁厚均匀性都符合砂型铸造或熔模铸造的工艺要求，最小壁厚满足高温下的结构强度需求，

　　局部应力集中区域做了圆角过渡加强，避免铸造缺陷与使用过程中的疲劳损坏。歧管的外形轮廓充分考虑了发动机舱的布置空间，支管的走向避开了发动机周边的线束、冷却管路、空调管路等部件，预留了足够的热防护间隙，无需额外增加大面积的隔热罩即可满足周边部件的耐温要求，降低整车布置成本与装配复杂度。在安装维护层面，法兰面的螺栓孔位采用对称布局，装配时可实现快速对位，螺栓的拧紧顺序与扭矩要求可匹配常规发动机装配工艺，后期维护拆卸时无需拆解周边过多部件即可完成歧管的更换作业。
