铝挤型壁装照明灯具壳体结构设计

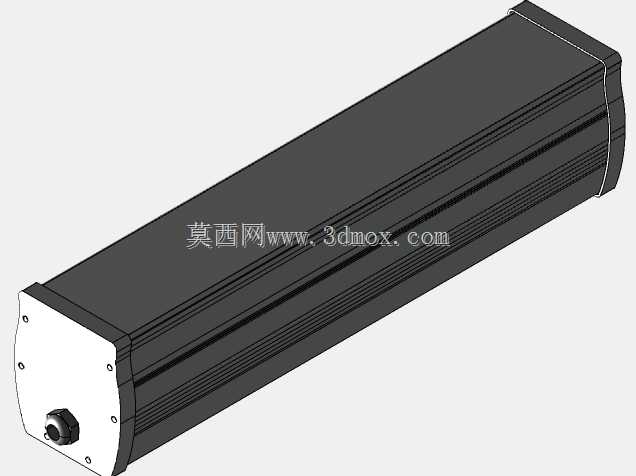

　　这款壁装照明壳体采用6063铝合金挤压型材作为主体结构，在户外壁装照明场景中，这类铝挤壳体的应用十分普遍，毕竟铝合金本身的导热系数能达到200W/(m·K)以上，刚好匹配40W功率级别的LED光源散热需求，不需要额外加装厚重的散热鳍片就能把光源结温控制在合理区间，延长光源的实际使用寿命。从结构设计逻辑来看，主体采用通长挤压成型的工艺，截面形状一次挤出成型，后续只需要做定长切割、端面铣削、钻孔攻丝这几道机加工工序就能完成主体加工，相比压铸壳体来说，开模成本更低，生产周期更短，小批量定制的时候也能灵活调整壳体长度，适配不同功率、不同发光角度的照明需求。

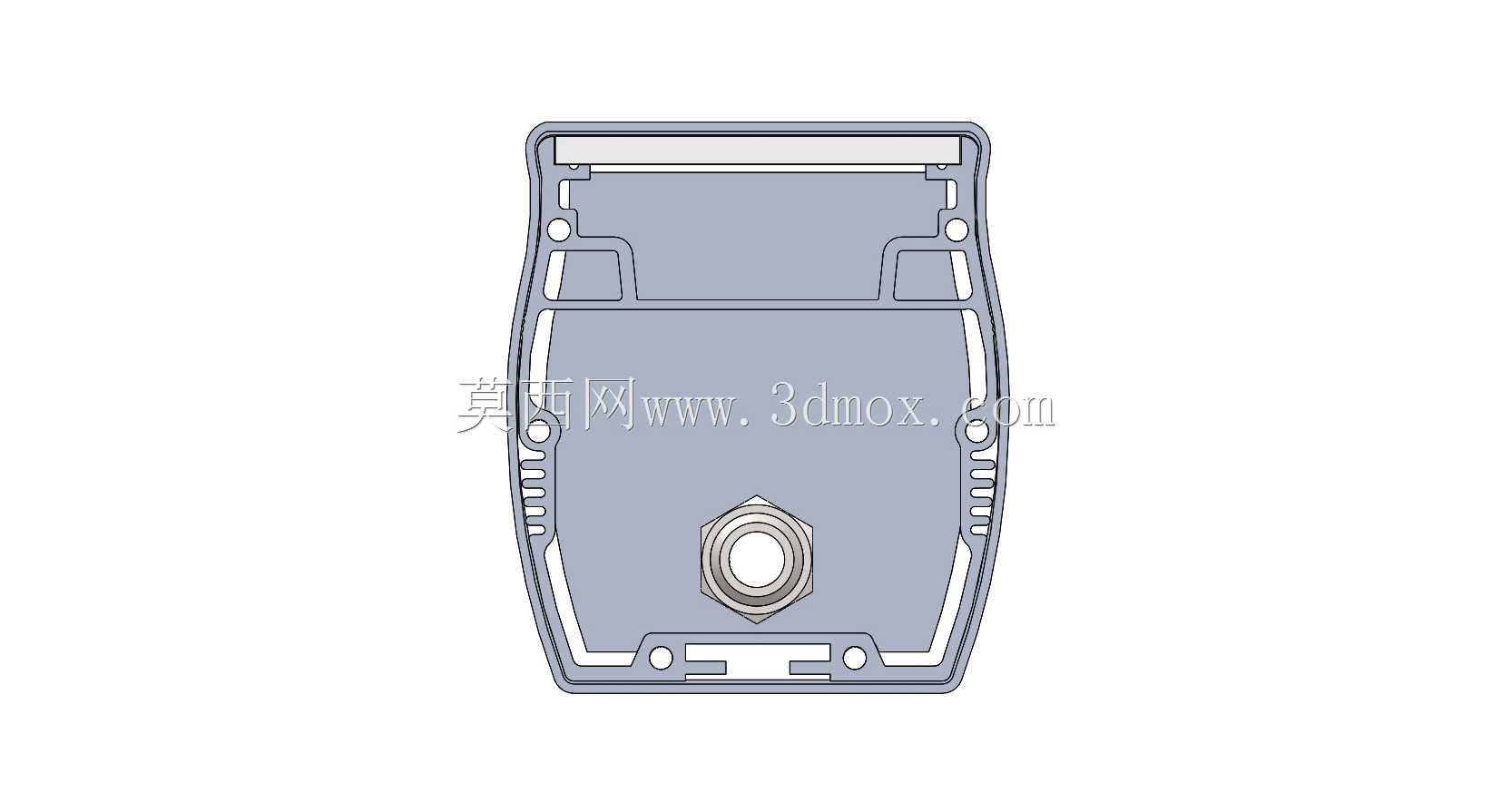

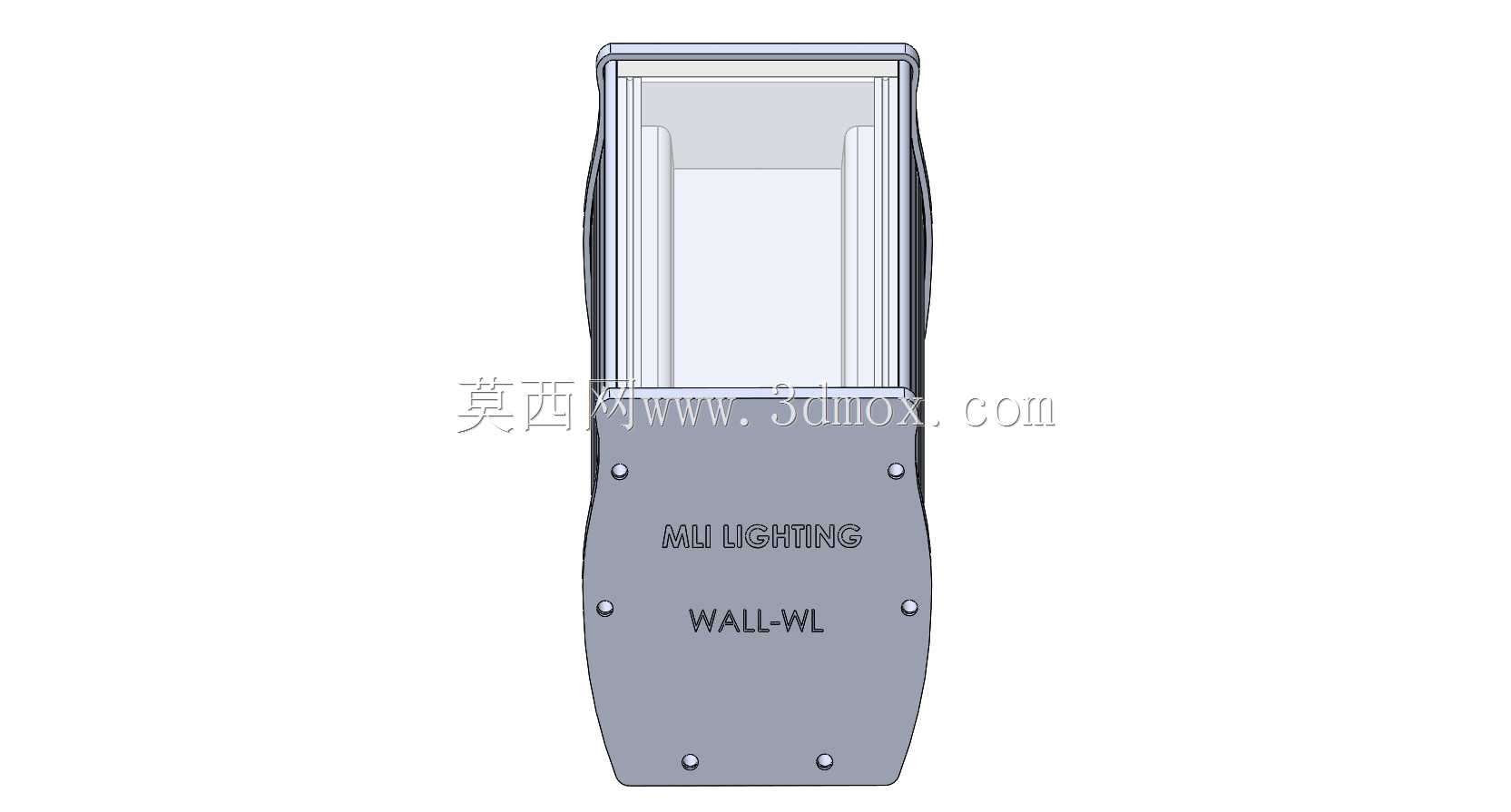

　　端面盖板采用平板式设计，通过四颗M3螺丝与主体型材的端面螺纹孔连接，盖板与型材接触面之间可以加装硅胶密封垫，能够轻松达到IP65级别的防护要求，适配户外墙面安装的使用场景，不用怕雨水喷淋、灰尘侵入导致内部电源、光源损坏。壳体侧面预留的电缆接头孔径为3mm，刚好适配常规的户外照明线缆，接线完成后配合防水格兰头就能实现进线位置的密封，不用额外扩孔或者做结构改动。

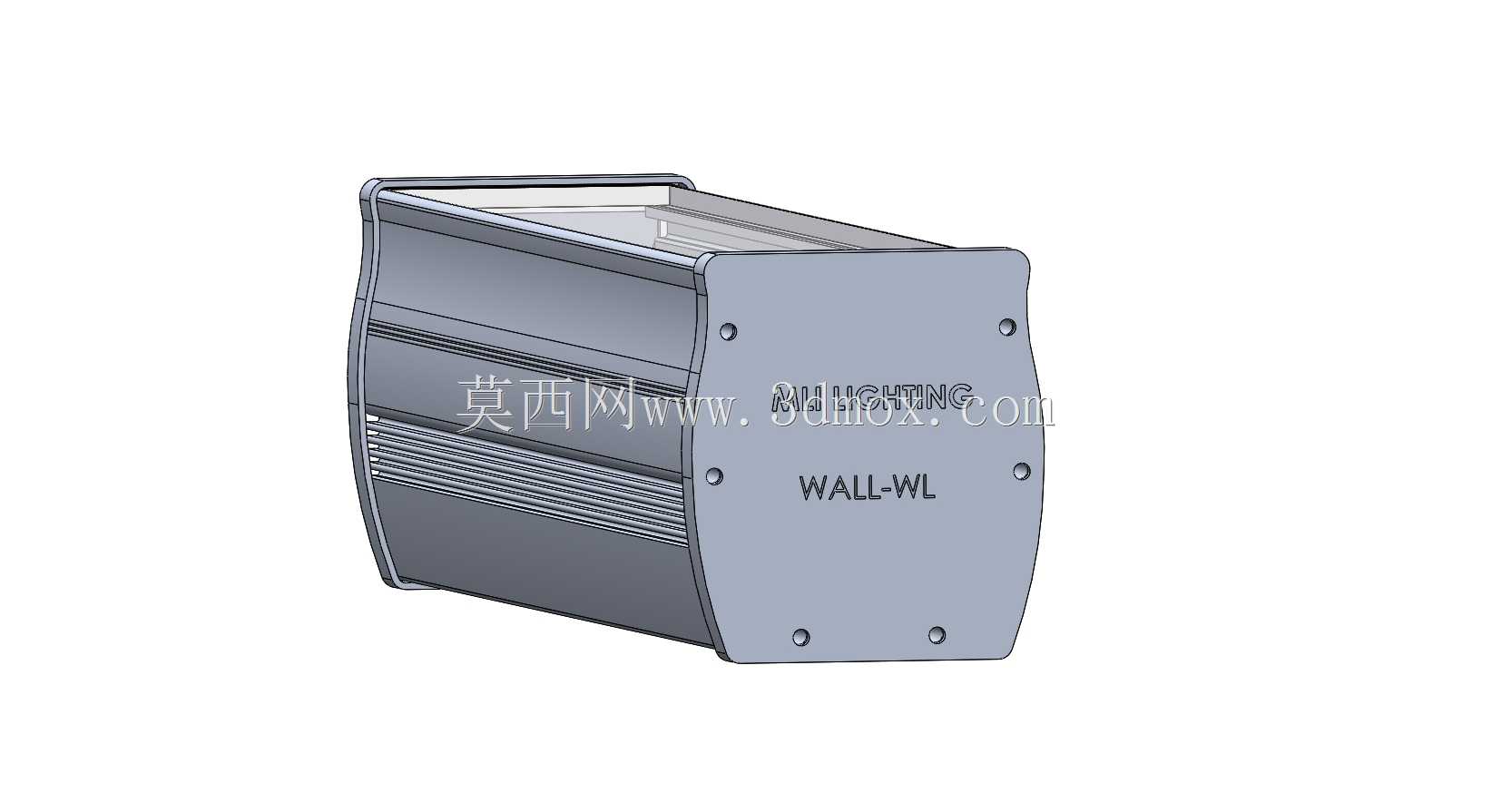

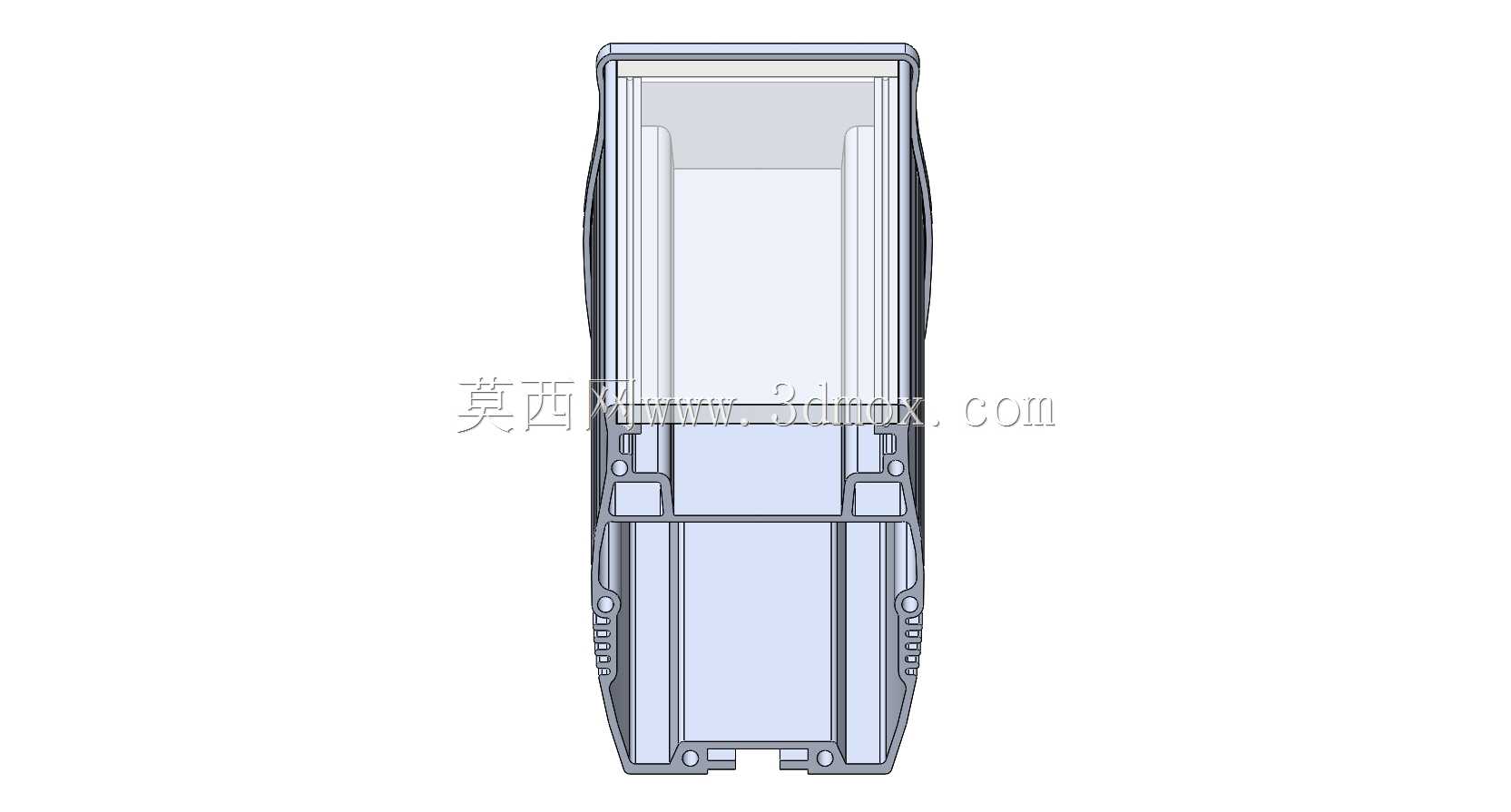

　　从安装边界来看，这款壳体整体为长方体弧面过渡造型，安装时通过背部的挂装结构直接固定在墙面，突出墙面的厚度控制在合理范围，不会因为壳体过于突出导致行人磕碰，也能适配建筑外墙、庭院立柱、景观步道侧墙等多种安装位置。内部腔体的尺寸刚好能容纳Meanwell LPC35和60系列的驱动电源，不需要额外做电源固定支架，腔体内壁的凸筋可以直接卡住电源壳体，装配的时候只需要把电源顺着腔体滑入到位即可，能减少装配环节的零件数量，提升整灯的装配效率。

　　玻璃箱盖的安装位置在型材正面的卡槽内，装配时把钢化玻璃顺着型材端部的卡槽滑入，配合端部盖板压紧就能完成固定，玻璃与卡槽之间填充密封硅胶条，既可以保证防护性能，也能缓冲玻璃受到的外力冲击，避免热胀冷缩或者外力磕碰导致玻璃碎裂。整灯装配完成后的重量控制在1050克左右，对于安装墙面的承重要求很低，哪怕是轻质外墙、装饰性立柱都能直接安装，不需要额外做承重加固处理。

　　在实际工程应用中，这类壁装壳体常被用于建筑立面洗墙照明、庭院景观照明、厂区通道辅助照明等场景，弧面的侧面设计可以让壳体与墙面的过渡更自然，不会像直角壳体那样在墙面上留下生硬的阴影，发光面的角度经过优化，光线投射到墙面上的光斑均匀度更好，不会出现明显的明暗分区。型材外表面可以做阳极氧化或者喷塑处理，能够适配不同建筑的外观配色需求，不管是深灰色、黑色还是银色的外观，都能通过表面处理实现，而且氧化层的耐候性很强，户外使用多年也不会出现表面锈蚀、掉漆的问题。

　　设计过程中特意把螺丝孔位都设置在端面盖板上，壳体外表面没有外露的螺丝，一方面可以提升整体的外观整洁度，另一方面也能避免螺丝长期暴露在户外出现锈蚀，导致后期维护的时候无法拆卸。型材侧壁的散热筋顺着壳体长度方向布置，和空气的自然对流方向一致，能进一步提升散热效率，哪怕是在夏季高温环境下长时间满功率工作，壳体表面的温度也不会超过60摄氏度，不会出现烫伤过往行人的风险。
