250W大功率LED户外投光照明灯具结构

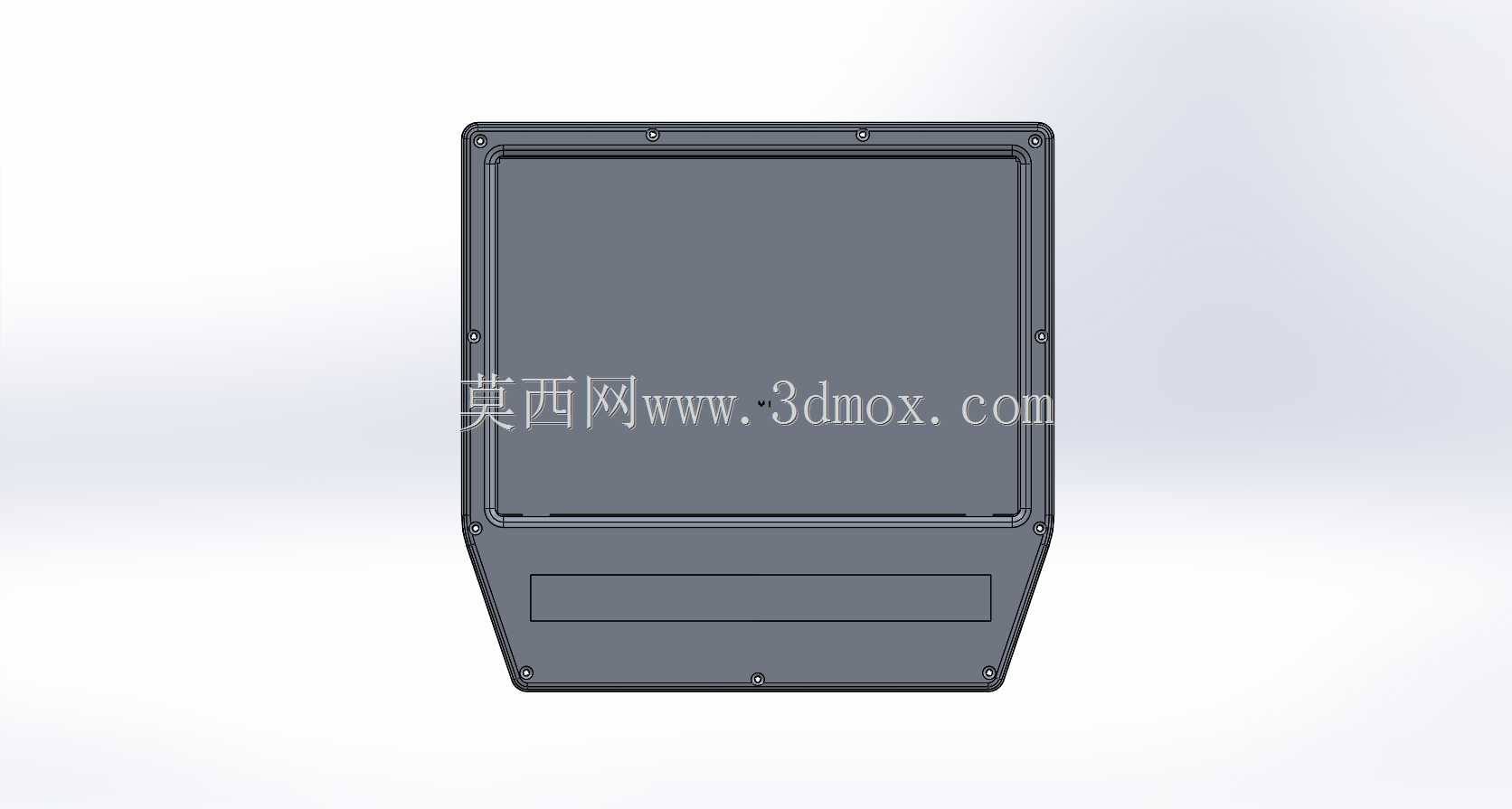

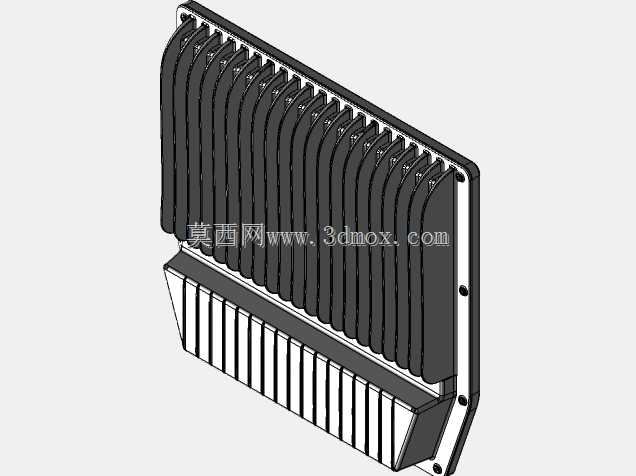

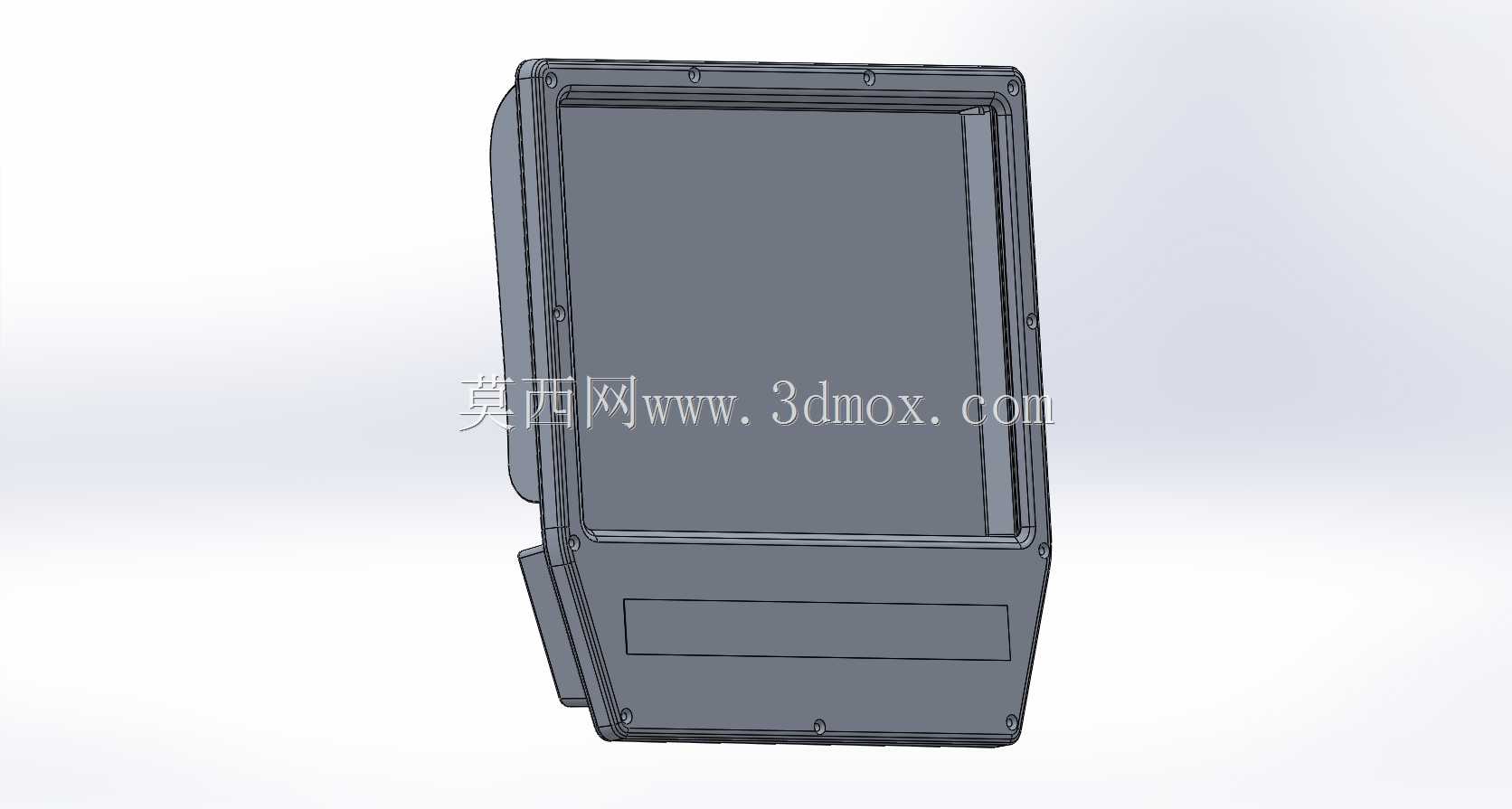

　　这款250W功率等级的LED泛光灯，主要面向工业厂区户外作业面照明、大型场馆外围泛光照明、港口码头堆场夜间作业照明、建筑外立面景观泛光投射这类场景设计，区别于小功率家用照明产品，其结构设计优先考虑长期户外服役的可靠性、大发光面的散热效率以及安装维护的便捷性。从结构组成来看，整体采用压铸铝成型的主壳体，壳体外侧预留的多道加强筋同时承担结构强化与散热翅片的作用，250W的LED光源工作时产生的热量可以通过铝制壳体直接与外界空气完成热交换，无需额外加装复杂的液冷散热结构，控制整体重量的同时降低长期使用的散热故障概率。灯具正面采用内嵌式的钢化玻璃透光面板，玻璃与壳体衔接位置设计有环形密封槽，用于安装硅橡胶密封垫圈，

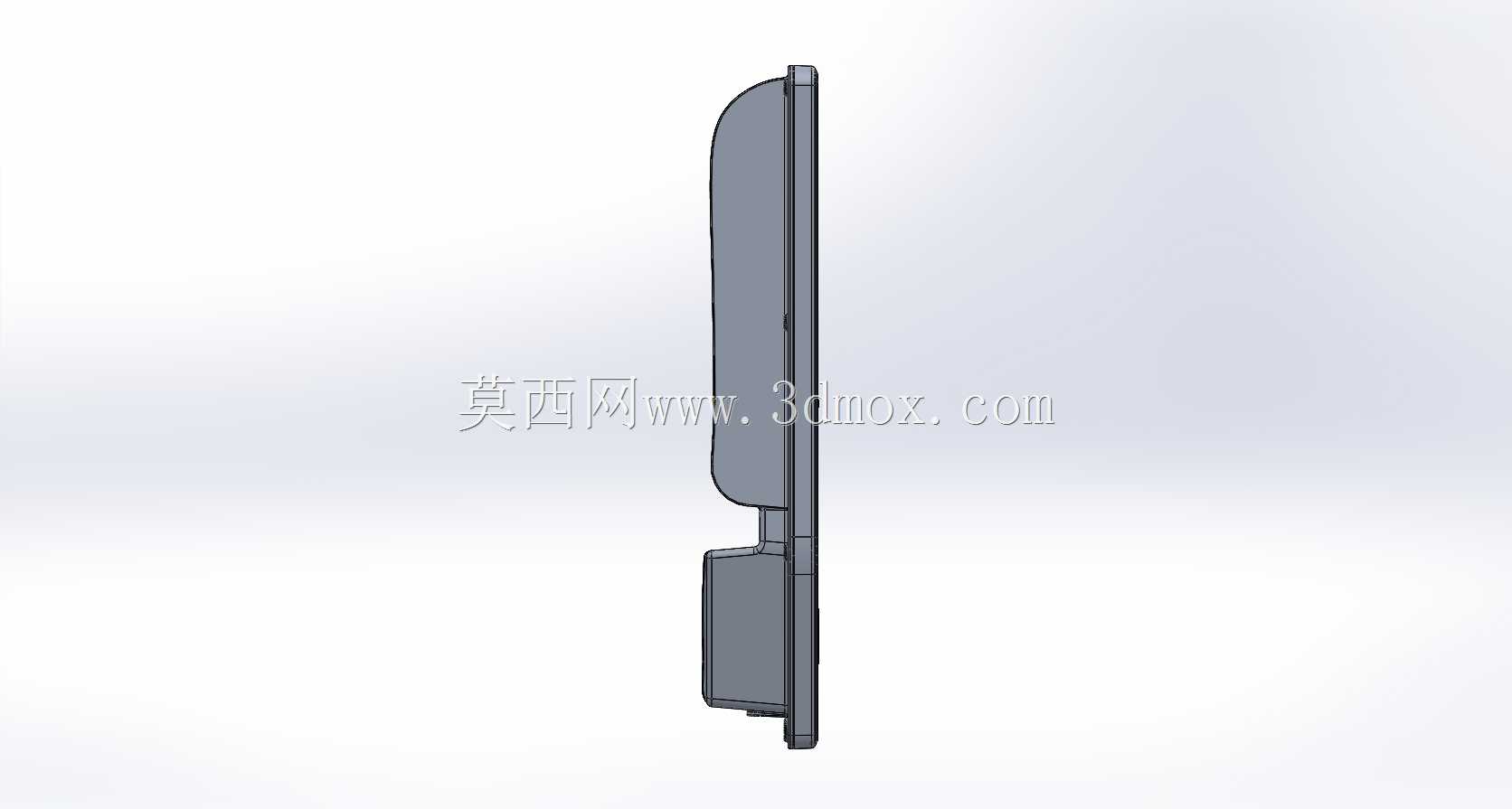

　　不过当前建模阶段未将垫圈纳入装配体，实际生产时该位置需要匹配邵氏硬度45-55度的耐候硅橡胶圈，保证IP65以上的防护等级，避免户外雨天、扬尘环境下雨水或粉尘进入灯体内部损坏LED驱动与光源模组。灯体背部预留的独立腔体用于放置LED恒流驱动电源，该腔体与光源腔之间设置有隔热挡板，避免光源工作时的高温传导至驱动侧，延长电解电容等驱动元器件的使用寿命，腔体侧面设计有防水格兰头的安装位，用于穿入外部供电线缆，格兰头与壳体之间同样需要做密封处理。从安装边界来看，灯体背部设计有可调节角度的安装支架连接位，支架通过不锈钢螺栓与壳体上的预埋铜螺母连接，安装时可以根据投射角度需求在0-90度范围内调整俯仰角度，调整到位后锁紧螺栓即可固定角度，

　　适配墙面安装、高杆灯架安装、立杆侧装等多种安装方式，安装孔位的间距按照常规户外灯具的通用安装尺寸设计，可直接替换同功率等级的传统金卤泛光灯，无需重新打孔改造安装基础。设计过程中针对壳体的壁厚做了优化，主壳体平均壁厚控制在3.5mm，既保证压铸成型时的铝液流动性，避免出现缺料、冷隔等压铸缺陷，又不会因为壁厚过大导致整体重量超标，250W规格的整灯重量控制在2.5kg左右，单人即可完成安装作业。灯体边角位置全部做了R5以上的圆角过渡，一方面避免压铸时的应力集中，减少壳体受外力撞击时开裂的风险，另一方面也能降低安装维护过程中边角锐边划伤操作人员的概率。光源腔内部设计有LED模组的安装定位柱，定位柱的位置公差控制在±0.1mm，

　　保证LED铝基板安装时与壳体散热面完全贴合，装配时需要在铝基板与壳体接触面均匀涂抹导热硅脂，降低接触热阻，保证热量传导效率。从实际使用的角度出发，这款泛光灯的出光面采用矩形设计，发光角度可选60度、90度、120度三种配光，对应不同的投射距离需求，近距离大范围照明选用大角度配光，远距离高杆投射选用小角度聚光配光，结构上不需要改动壳体，只需要更换对应的LED透镜模组即可适配不同配光需求，提升了壳体的通用化程度，减少开模成本。在结构强度验证方面，壳体的安装挂点位置做了局部加厚处理，可承受5倍以上整灯重量的静载荷测试，满足高杆安装时的抗风载要求，即使在12级大风的户外环境下也不会出现灯体脱落、支架变形的问题。灯具的外表面采用户外聚酯粉末喷涂处理，涂层厚度控制在60-80μm，具备耐紫外线、耐盐雾的特性，在沿海高盐雾环境或者重工业腐蚀环境下也能保证5年以上的涂层不脱落、不褪色。需要注意的是，建模过程中省略了硅橡胶密封垫圈、紧固件、LED光源模组、驱动电源这些标准件与外购件，实际生产装配时需要按照对应的选型标准补充这些零部件，同时要做整灯的防水测试、耐压测试、老化测试之后才能出厂投入使用。
