SL_ST气动人工肌肉执行组件结构设计

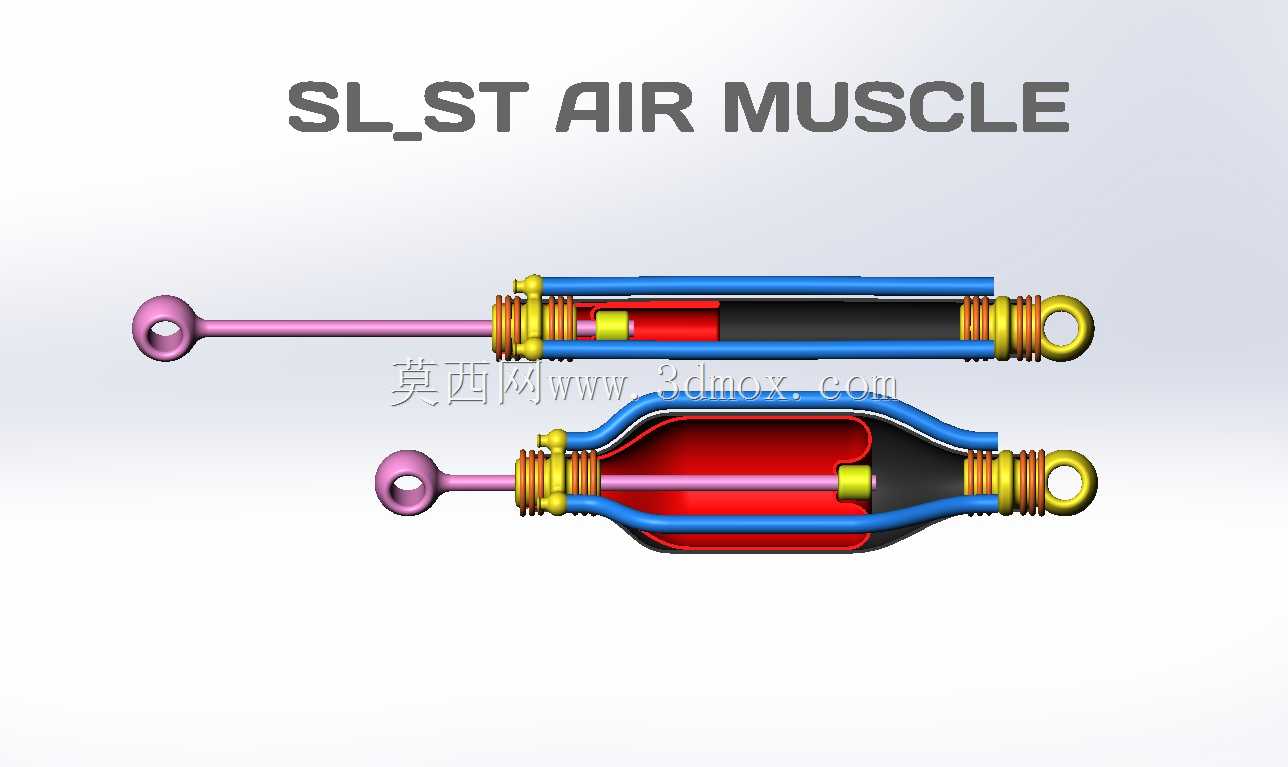

　　在柔性自动化产线、仿生机器人关节、康复辅具驱动这类需要柔顺出力的场景里，传统刚性气缸的硬接触特性很容易碰伤易碎工件、或是对交互对象造成冲击，气动人工肌肉这类柔性执行元件的应用占比正在逐年提升。这套SL_ST结构的空气肌肉，核心是利用压缩空气充入弹性内腔后产生的径向膨胀、轴向收缩拉力来输出驱动力，和常规气缸的活塞直推逻辑完全不同，没有金属活塞的滑动摩擦副，出力特性更接近生物肌肉的收缩发力，初始安装位的静态阻力几乎可以忽略，低速动作时不会出现刚性气缸常见的爬行卡顿问题。从结构设计逻辑来看，这款执行组件采用了两端带吊环耳轴的安装形式，两端的金属端盖做了多道环形密封槽，配合锁紧箍把内层弹性橡胶囊、外层编织约束网套牢牢压合在端盖接头上，

　　充压时编织网套的纤维交叉角度会随径向膨胀发生变化，把橡胶囊的径向形变强制转化为轴向的收缩位移，不会出现无约束膨胀导致的囊体爆裂问题。外层的蓝色导向杆平行于肌肉主体布置，两端分别固定在两侧端盖上，作用是限制肌肉充压收缩时的径向偏摆，避免长行程工况下出现主体弯折、出力方向偏移的问题，这一点和市面上无导向的裸装空气肌肉有明显区别，安装时不需要额外搭配导向轴套就能直接使用，能减少集成时的零件数量。从安装边界来看，两端的吊环为单孔铰接结构，安装时可以自适应一定角度的偏载，不需要严格保证执行器和负载方向完全同轴，对安装面的加工精度要求比刚性气缸低不少；收缩行程覆盖常规小负载驱动的常用区间，额定工作压力下的出力曲线随收缩率变化平滑，

　　在30%收缩率区间内可以保持稳定的拉力输出，适合用来做夹具的柔顺压紧、仿生机械手的指节驱动、或是康复训练设备的阻力加载单元。设计时特意把气路接口整合在其中一端的端盖中心位置，接管方向和肌肉轴线重合，不会占用侧面的安装空间，紧凑布局下可以并排布置多组肌肉组成拮抗式驱动关节，模拟人体肌肉的成对拉拽动作，实现双向的柔顺摆动，这在刚性气缸上需要两个缸对顶安装才能实现，整体占用空间会大出近一倍。和电磁类致动器比，这类气动肌肉的功率密度更高，同直径下的输出拉力比同行程气缸大30%左右，而且本身没有电气元件，在有防爆要求的粉尘、易燃易爆气体场景里也能使用，不会产生电火花风险；动作过程中的噪音远低于气缸活塞的撞击声，适合在有人值守的装配工位、

　　医疗辅具场景使用。需要注意的是，这类柔性执行器的安装间距要预留足够的收缩余量，初始安装长度为自然无压状态下的两端吊环中心距，充压后的最大收缩量不能超过设计行程，否则会导致编织网套过度拉扯出现纤维断裂，影响使用寿命；吊环铰接处要定期做润滑，避免反复摆动出现磨损导致的连接间隙变大，影响出力的传递精度。
