SLU ST气动人工肌肉执行结构设计

　　在柔性自动化装配、康复辅具适配、仿生机器人关节驱动这类对接触柔顺性有高要求的场景里，传统刚性气缸的硬接触特性很容易碰伤易损工件，或是给人机交互场景带来额外的安全隐患，气动人工肌肉这类软致动器刚好能填补刚性执行元件的应用空白。这款SLU ST结构的空气肌肉，核心是通过充入压缩空气改变内部编织网套的径向与轴向受力比例，实现轴向的收缩输出，和常规活塞式气缸相比，它没有滑动密封副的摩擦损耗，动作响应的迟滞量更小，输出力和自身重量的比值能达到刚性气缸的数倍，在狭小安装空间里能提供更可观的驱动力。

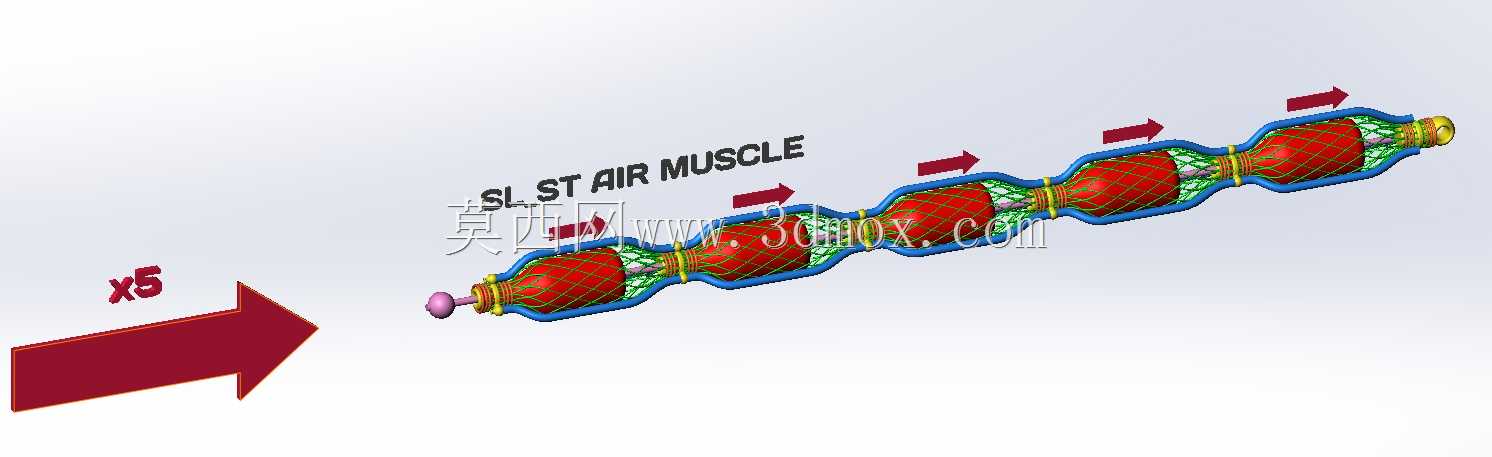

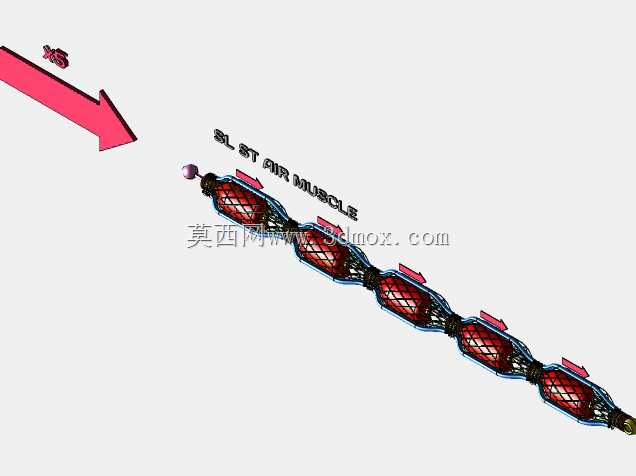

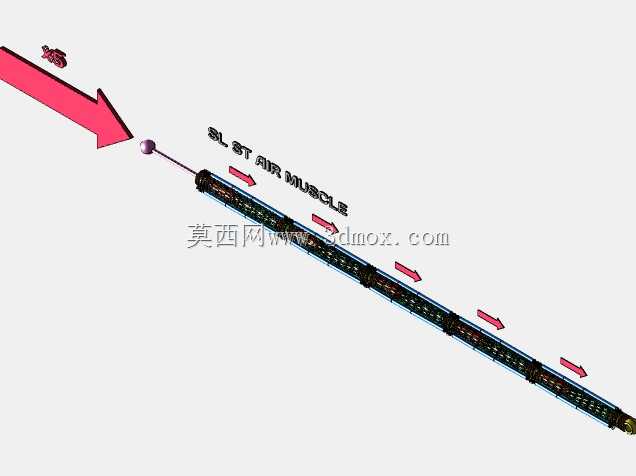

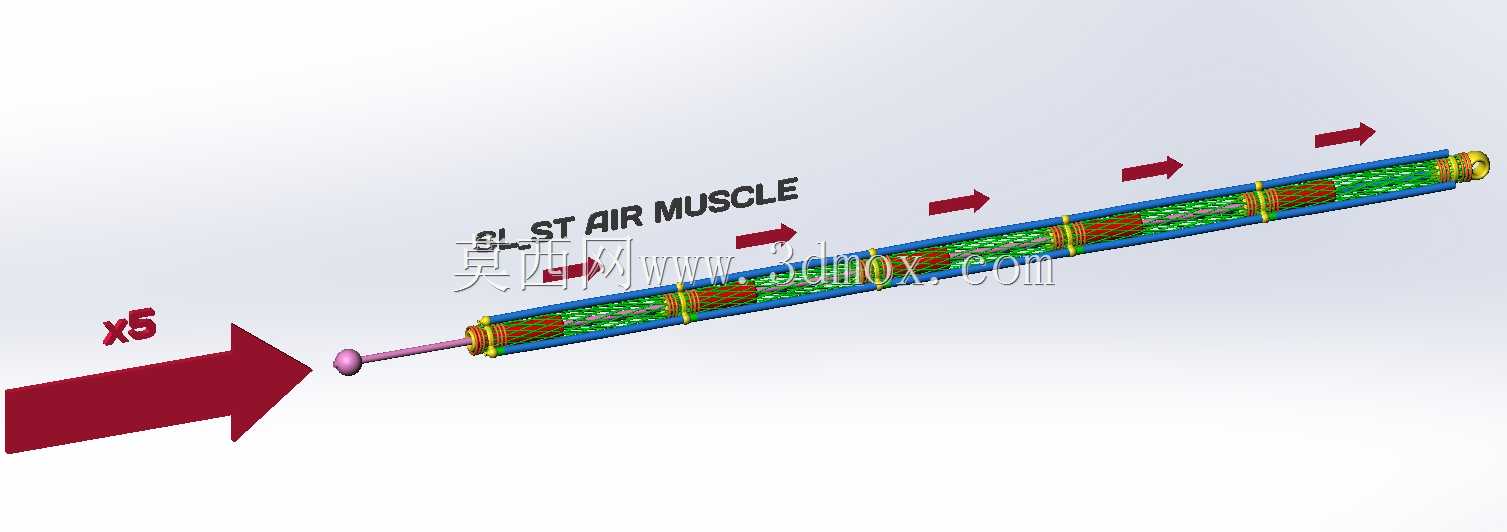

　　从结构设计逻辑来看，这款致动器采用分段式的编织约束层设计，内部的弹性气密腔体被多组环形约束环分隔成独立的膨胀单元，当压缩空气充入腔体时，每个单元的径向膨胀被外层高强度编织网限制，编织网的纤维交叉角度会随着腔体膨胀发生变化，将径向的膨胀力转化为轴向的收缩拉力，分段式的结构能避免长尺寸气肌在充气时出现局部鼓包失效的问题，同时让整根气肌的收缩量分布更均匀，不会出现两端收缩量大、中间段形变小的出力不均问题。端部的连接结构采用一体化的压合密封设计，气嘴端和输出拉杆端都做了防拉脱的倒刺结构，配合外层金属压环把编织层、气密层和端接头牢牢压合在一起，能承受反复充放气带来的拉扯载荷，不会在高频动作下出现密封脱落的故障。

　　做设备选型和安装布局的时候，要注意这类软致动器的安装边界和刚性元件有明显区别：它的收缩行程一般是自身自然长度的百分之二十到二十五，安装时要预留足够的收缩空间，不能在完全收缩的极限位置给输出端加硬限位，否则内部腔体的局部应力过大会大幅缩短使用寿命。输出端的连接要采用带浮动接头的铰接结构，因为气肌在充气收缩时会出现轻微的径向扭动，如果采用刚性直连，反复动作下连接螺纹很容易出现疲劳断裂。气源处理端要搭配精度不低于40微米的空气过滤器，避免杂质颗粒进入腔体磨破气密层，同时工作气压不能超过设计上限，过高的气压会让编织层的纤维提前出现蠕变，导致气肌的自然长度变长、输出力衰减。

　　在实际应用场景里，这类气肌可以用在易碎品的拾取夹爪上，通过控制充气压力调整夹持力，不会像刚性气动夹爪那样因为出力过大夹碎玻璃、薄壁塑料类工件；也可以用在下肢康复训练设备的驱动关节上，它的柔顺出力特性和人体肌肉的发力曲线更接近，训练时不会给患者肢体带来刚性冲击；在小型仿生爬行机器人的腿部驱动上，它的轻量化特性能降低机器人的整体自重，提升负载续航能力。设计建模时要重点校核编织层的纤维编织角度和收缩率、输出力的对应关系，不同的编织角度会直接影响气肌的最大收缩量和出力特性，角度偏小的时候收缩行程大但输出力低，角度偏大的时候输出力高但行程短，要根据具体的使用场景匹配对应的编织参数。另外气密层的材料要选用耐疲劳的弹性体，反复拉伸形变下不能出现微裂纹漏气，外层编织网要选用高强度低蠕变的纤维材料，保证长期使用下的尺寸稳定性。
