仿生气动人工肌肉柔性驱动执行结构

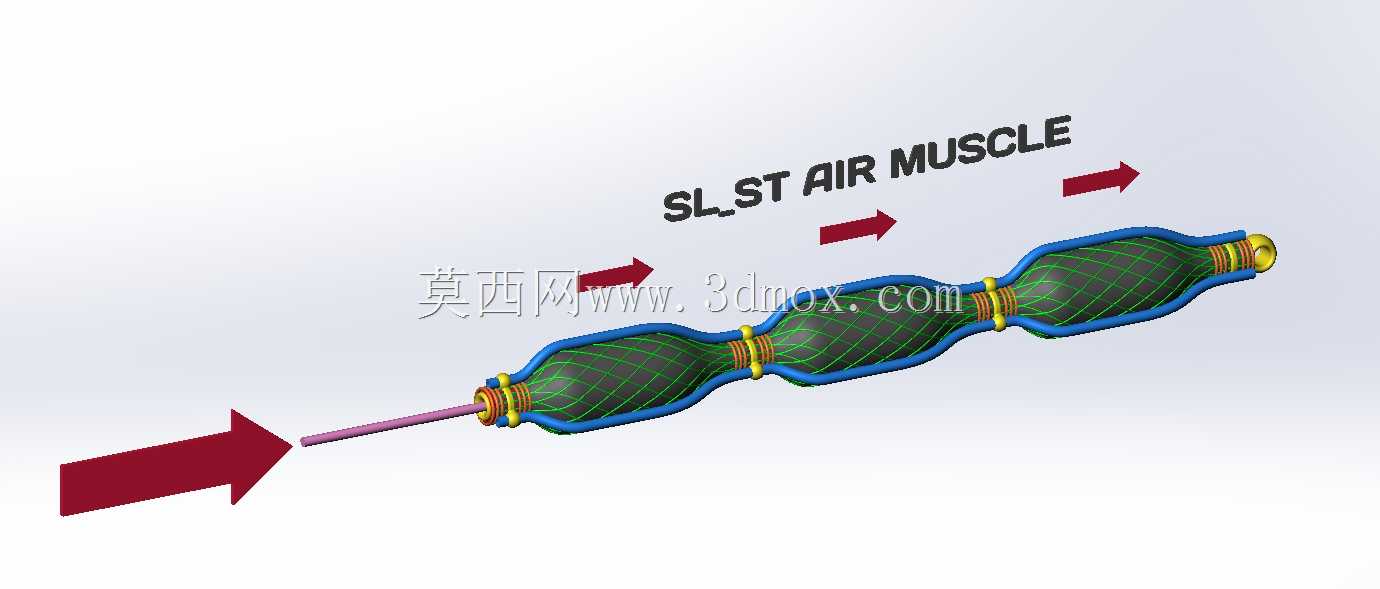

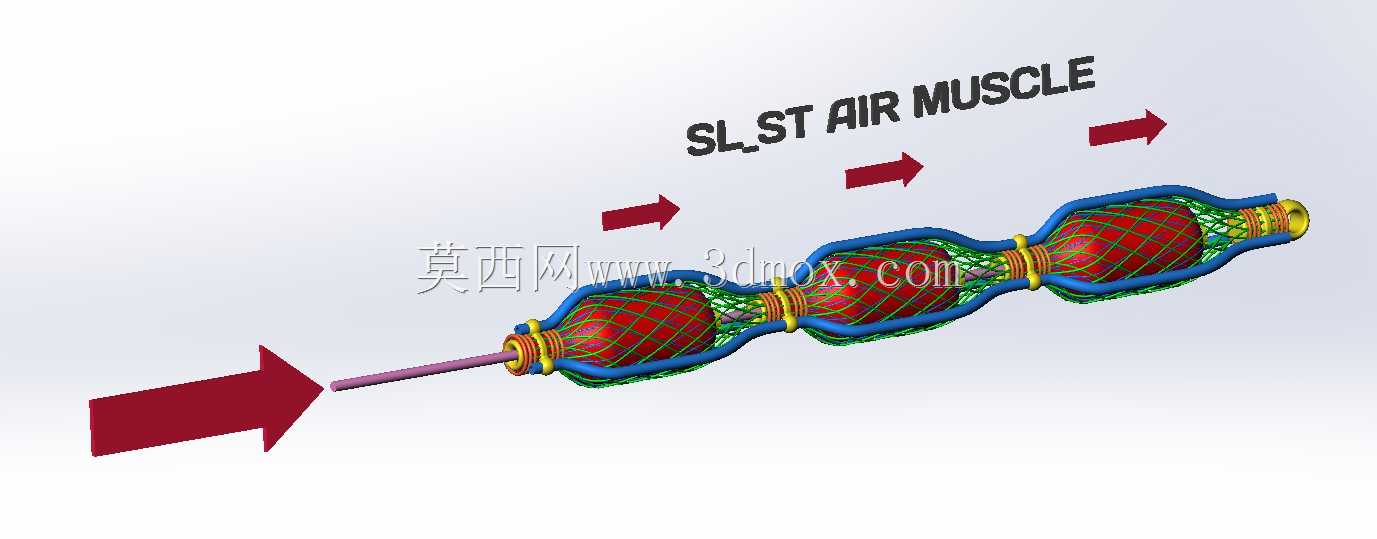

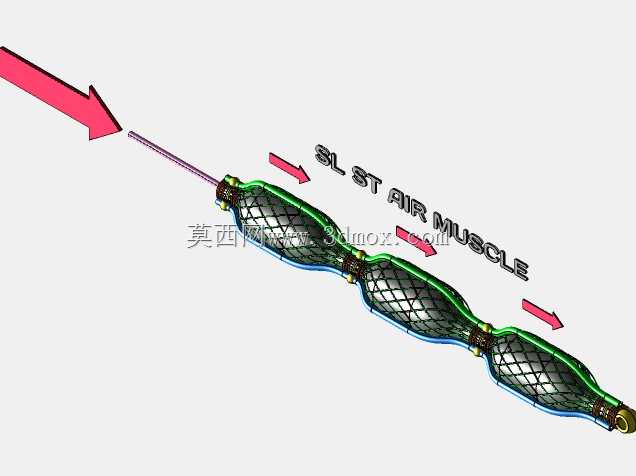

　　这款柔性气动执行结构的设计初衷，是解决传统刚性气缸在狭小空间、人机协作场景下的适配痛点，目前在康复辅具、软体抓取机械手、仿生移动机器人关节、轻载自动化分拣工位都有成熟的落地场景。不同于常规刚性活塞式气缸的硬接触输出特性，该结构依靠充气后外层编织网与内层弹性囊的形变耦合实现轴向收缩输出拉力，输出力曲线随充气压力平滑变化，没有刚性传动的冲击顿挫，在需要柔性力控的工位上能避免损伤工件，也能在人机共融场景下降低碰撞伤害风险。从结构设计逻辑来看，内层采用高回弹性密封囊体作为承压容腔，外层编织网采用交叉编织的高强度纤维约束径向膨胀，将充气时的径向扩张转化为轴向的收缩位移，多节串联的囊腔结构可以在相同收缩率下获得更长的总行程，

　　同时每节囊腔之间的刚性箍环既起到密封固定作用，也能保证多节结构充气时形变均匀，不会出现局部鼓包导致的输出力波动。端部的刚性接杆采用标准轴径设计，可直接配套常规的连杆接头、鱼眼轴承等通用安装件，不需要额外定制转接结构，安装边界上，收缩状态下整体外径沿轴向均匀，完全伸出时最大外径不超过单节囊腔的充气膨胀直径，轴向安装距可根据实际需求增减串联囊节数量，单节囊腔的收缩率可通过调整外层编织网的编织角度实现定制，编织角越小，相同压力下的收缩率越高但输出力越低，编织角越大则输出力更高但行程更短，设计时可根据实际负载和行程需求匹配对应参数。实际工况使用中，该结构的响应速度受进排气流量影响，配套大流量快排阀可实现毫秒级的动作响应，

　　相比电动推杆没有丝杆传动的回程间隙，重复定位精度可满足大部分轻载驱动场景需求，且自身重量仅为同输出力刚性气缸的三分之一不到，在移动机器人、可穿戴外骨骼这类对自重敏感的场景下优势明显。结构的密封设计上，端部箍环采用径向挤压密封形式，不需要额外的密封圈，依靠囊体自身弹性与箍环的抱紧力实现高压下的密封可靠性，常规0.2-0.6MPa工作压力下不会出现泄漏问题，长期往复工作的寿命主要取决于内层囊体的耐疲劳性能，选用耐折聚氨酯材质时可实现百万次以上的往复收缩循环。在多单元联动场景下，可将多组该结构沿圆周方向并联布置，通过控制不同单元的充气压力实现多自由度弯曲动作，可直接作为仿生机械臂、柔性机械手的驱动关节，不需要额外的传动机构，

　　整体结构非常简洁，减少了传动环节的故障点。设计建模过程中需要重点关注外层编织网的网格划分与形变仿真，要保证充气时每一节的形变同步性，避免出现某一节先膨胀到极限导致其他节无法正常收缩的问题，同时端部接杆的连接强度要满足最大输出拉力下的载荷要求，接杆与囊体的连接段要做滚花处理，增大摩擦力防止拉力作用下出现脱拔。
