分段式气动人工肌肉伸缩驱动结构

　　这款分段串联式气动人工肌肉结构，核心面向柔性机器人、仿生运动机构、轻量化夹持装置的驱动场景设计，区别于传统单腔体气动肌肉的行程限制，采用多腔体串联的结构形式，可在同等供气压力下获得更长的轴向伸缩行程，同时保持径向膨胀的可控性，避免单腔体大行程下出现的局部鼓包、受力不均问题。从实际应用场景来看，这类驱动结构可直接替代小型刚性气缸，用于康复外骨骼的关节助力、柔性机械手的指节驱动、巡检机器人的蠕动行进模块，在有防爆要求的化工巡检场景、需要人机共融的协作机器人场景中，其柔性本体不会对操作人员、周边设备造成刚性碰撞损伤，适配性远高于传统金属气缸。

　　从功能特性上看，该结构通入压缩空气后，每个独立的编织网包覆腔体同步产生径向膨胀，带动整体轴向收缩，牵引端部输出杆产生直线拉力，收缩过程中多段腔体的形变保持同步，输出力沿轴向均匀传递，不会出现偏载卡顿。结构外层采用高强度编织纤维网约束橡胶内胆的径向形变，将压缩空气的压力能高效转化为轴向收缩的拉力，相邻腔体之间采用刚性密封环分隔，既保证各腔体的气密性，又作为形变的定位节点，避免长尺寸肌肉整体形变时出现扭曲。端部设置标准气路接口与输出杆连接位，输出杆采用硬质光滑杆件，可直接与负载端的铰接座、滑动导轨配合安装，无需额外设计复杂的传动转接结构。

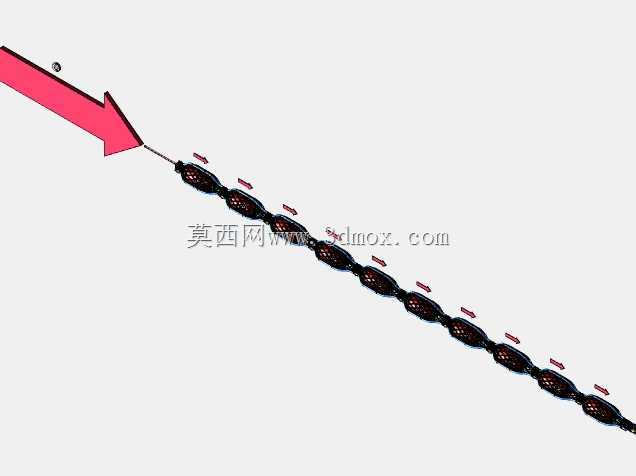

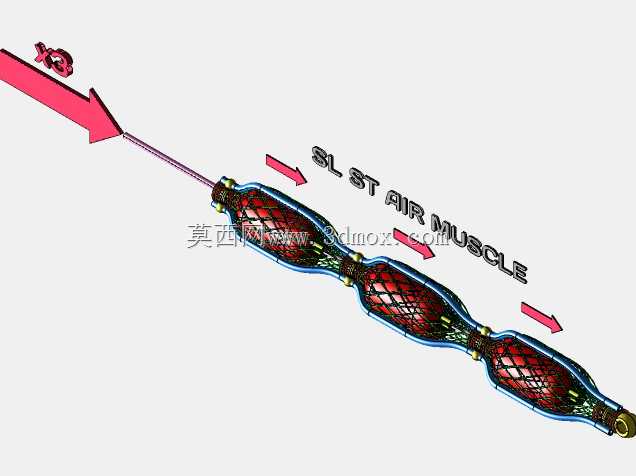

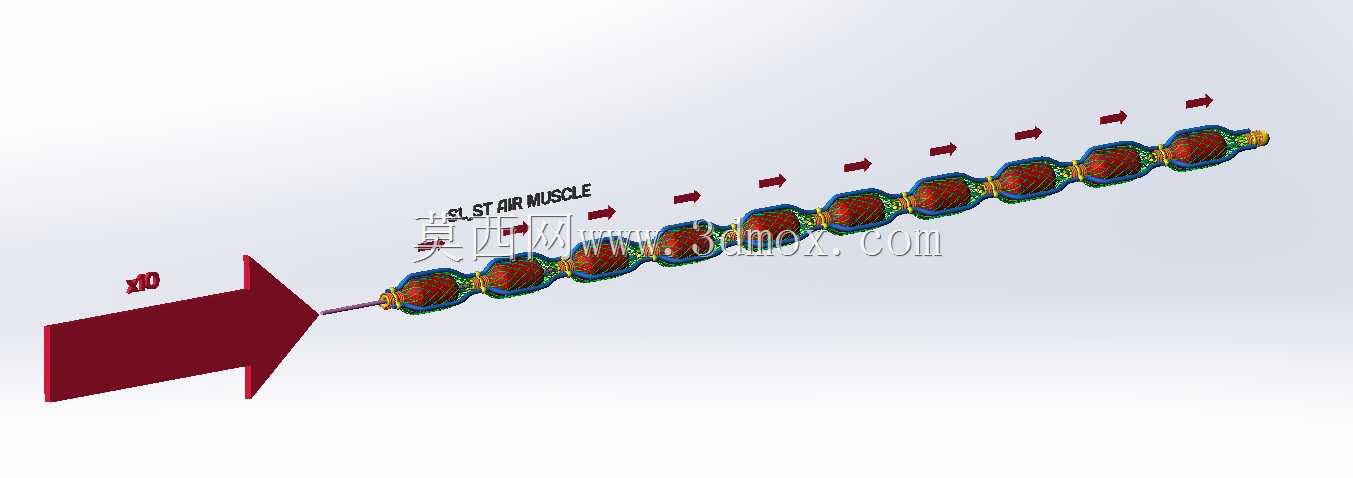

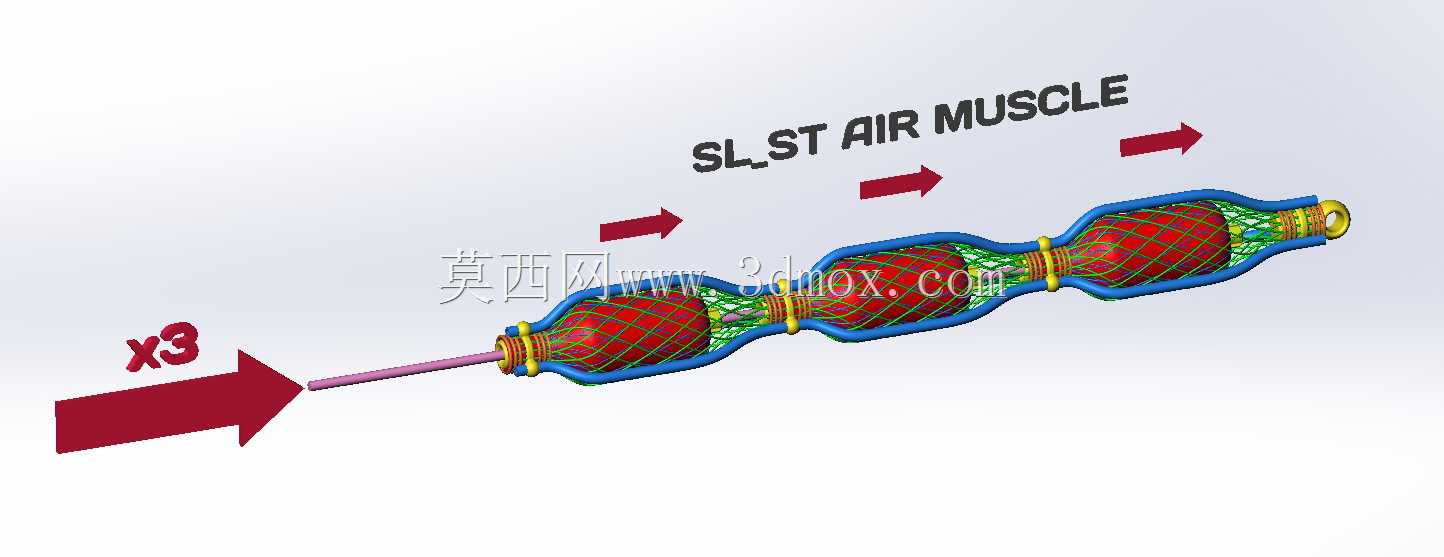

　　设计思路上，这款结构没有沿用传统气动肌肉的单腔体长筒结构，而是通过三段式串联的布局，在保证总收缩率的前提下，降低单段腔体的长径比，减少高压供气时内胆的局部形变量，延长橡胶内胆的疲劳寿命，同时分段约束的形式也能让整体弯曲性能更好，可适配需要小幅度弯曲形变的安装场景，比如仿生蛇形机器人的关节驱动、柔性机械臂的节段驱动。建模过程中对编织网的网格交叉结构、密封环的卡箍压紧结构、内胆与端部接头的密封配合结构都做了完整还原，可直接用于驱动性能的仿真验证，模拟不同供气压力下的收缩量、输出力曲线，也可直接导出工程图用于实物打样。

　　安装边界方面，该结构整体为细长圆柱形态，固定端可通过端部的外螺纹接口直接拧入设备的安装基座，输出端通过杆端的铰接孔与负载连接，安装时需预留足够的径向膨胀空间，径向膨胀量约为腔体静止直径的30%，避免周边结构件干涉腔体的正常膨胀收缩。轴向安装尺寸需根据最大收缩行程预留余量，完全收缩时的总长度约为静止长度的65%，选型时可根据所需的输出行程、输出拉力调整串联腔体的数量，也可通过调整编织网的编织角度，调整收缩率与输出力的匹配关系，适配不同负载等级的驱动需求。不同于传统刚性执行器需要搭配导轨、限位开关等附件，该柔性驱动结构可直接承受一定的径向偏载，安装时对同轴度的要求更低，可降低配套安装结构的加工精度要求，压缩整体设备的制造成本。在实际装配调试时，只需在气路端搭配对应的调压阀即可控制输出拉力大小，搭配换向阀即可实现伸缩动作的切换，控制逻辑简单，无需复杂的伺服驱动参数调试，适合快速集成到各类轻量化自动化设备、仿生机器人样机中。
