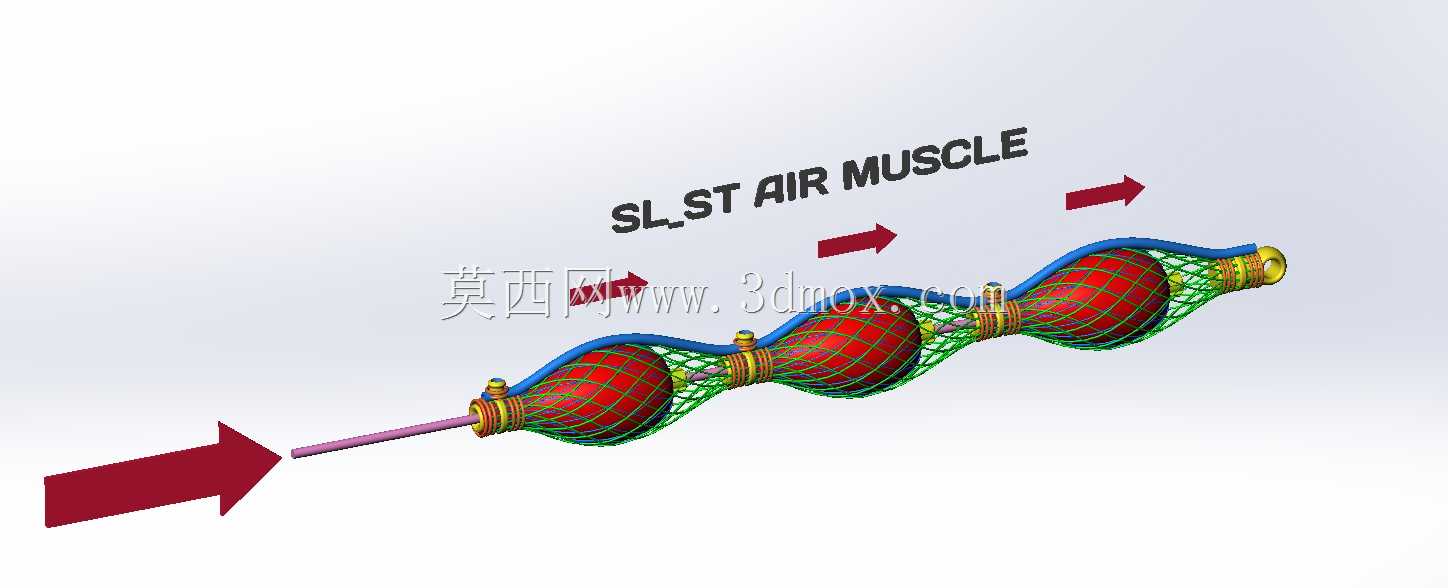

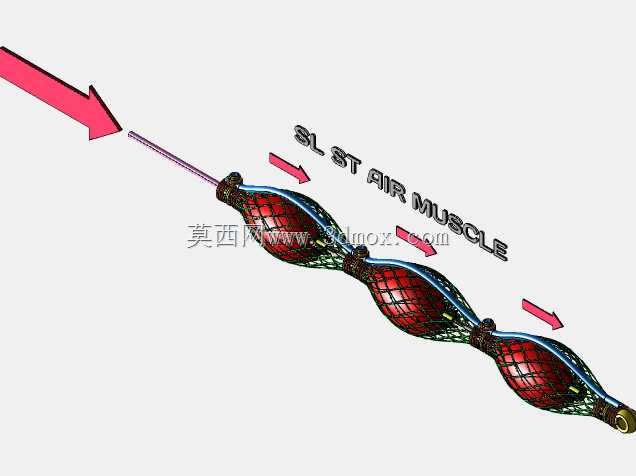

多节串联式气动人工肌肉执行结构

　　这套多节串联式气动人工肌肉结构，核心面向柔性驱动场景的执行端需求设计，区别于传统刚性气缸的直线运动逻辑，采用编织网套包覆弹性膨胀腔体的经典气动肌肉原理，通过多节串联的布局拓展整体收缩行程，适配需要大行程柔性出力的自动化工位。从实际应用场景来看，这类结构目前在康复辅具的肢体助力模块、仿生机器人的关节驱动、易碎品分拣的柔性夹持末端、工业设备的软接触压紧工位都有明确的落地空间，相比刚性执行元件，它自带的柔顺特性可以在出力过程中自动适配接触对象的形变量，避免硬接触造成的工件损伤或者机构卡滞。

　　从功能特性上拆解，单节气动肌肉单元在充入压缩空气后，弹性腔体会沿径向膨胀，外部包覆的高强度纤维编织网会约束径向的过度形变，将膨胀力转化为轴向的收缩拉力，多节串联的布局可以把单节有限的收缩量叠加，在同等安装长度下获得比单节结构更长的有效驱动行程，同时每一节单元的出力特性保持一致，整体驱动过程的力输出曲线更平滑，不会出现刚性气缸启停阶段的冲击问题。结构的两端设计有标准的硬质连接端，端部预留了气路连通通道与安装固定孔位，串联状态下相邻单元的气路直接连通，仅需要在端部设置一个进气口即可完成所有单元的同步充放气控制，不需要为每一节单独布设气路，简化了外围气路的布线复杂度。

　　设计思路上，这套结构优先平衡了柔性驱动的柔顺性与结构本身的耐用性，编织网套的纤维编织角度经过反复校核，确保径向膨胀转化为轴向收缩的效率处于最优区间，避免编织角度过大导致收缩效率过低，或是角度过小造成腔体承压时出现鼓包破损的问题；弹性腔体的壁厚设计兼顾了密封性能与形变灵敏度，壁厚过薄会导致腔体反复充放气后容易出现疲劳开裂，壁厚过厚则会提升驱动所需的最低气压，降低响应速度；相邻单元之间的硬质连接环既承担了相邻腔体的密封连接作用，也作为编织网套的固定压接位，确保编织网在反复收缩膨胀过程中不会出现滑移脱开的问题。

　　关于安装边界与尺寸适配，这套串联结构的整体外径在完全收缩状态下保持一致，膨胀状态下的最大径向尺寸有明确的设计余量，安装时需要在径向预留足够的膨胀空间，避免周边结构件干涉腔体的正常膨胀，否则会直接影响收缩行程与出力大小；端部的安装孔位采用通用的紧固件适配尺寸，可以直接和标准的安装支架、负载摆臂连接，不需要额外设计定制转接件；轴向安装尺寸需要根据实际所需的收缩行程预留余量，完全伸长状态下的总长度与额定气压下的收缩后长度差值即为有效工作行程，选型时需要根据工位的实际运动行程需求匹配对应的节数，避免行程不足或是行程冗余造成的空间浪费。

　　从实际使用的工程细节来看，这类气动肌肉的驱动气压通常在常规工业压缩空气的压力区间内，不需要额外配置高压气源，和工厂现有气动系统的适配性较好；充放气过程的响应速度可以通过配套的调速阀进行调节，针对需要慢动作缓出力的场景，可以调低进气流量实现平滑的收缩动作，针对需要快速响应的工位，则可以加大通径提升充放气速度；结构本身没有刚性滑动摩擦副，长期运行过程中不存在活塞杆磨损、密封圈漏损的问题，维护成本远低于传统刚性气缸，尤其适合在多粉尘、有轻微腐蚀的复杂工况下使用，不会因为粉尘进入滑动配合面造成的卡滞故障。另外，多节串联的布局也支持单独拆分使用，根据实际需求选择不同数量的单元组合，不需要重新开模制作不同长度的整体腔体，大幅提升了结构的通用适配性，降低了不同行程规格的备料成本。
